更新计划
- 已做:
- 类似os_signpost,支持针对每个功能点监控性能问题。
- 支持显示调用堆栈。(维护stack frame)
- 增加耗时方法排序功能和耗时方法中调用次数排序功能(已做)
- 类似os_signpost,支持针对每个功能点监控性能问题。
- 未做:
- 优化代码质量和性能问题(未做)
- 增加打印卡顿时候,所有线程堆栈 (未做)
前言
看了戴铭大神App 启动优化与监控 ,受益良多。我运用其中的hook objc_msgSend思想,写一个监控App里所有耗时的OC方法,以便以后开发过程中,能时刻监控App耗时性能问题。本文主要包含两方面:1、高性能hook objc_msgSend(我看了许多hook objc_msgSend,发现都没把性能做到极致。);2、把耗时OC方法的调用堆栈打印出来。
阅读建议
如果对arm64和iOS ABI,还不是很了解,请看我前两篇文章。
源码
点击这里请在github上下载。

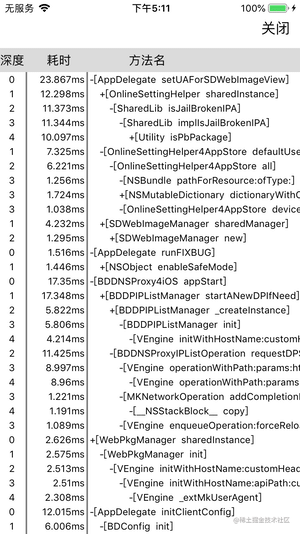

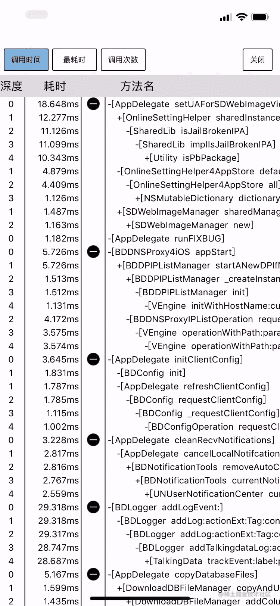

效果图
用法
把文件夹里的代码放到项目里,运行App时,摇一摇手机,就可以看到所有的OC方法耗时堆栈。
适用机型 (arm64的机型)
由于现在手机基本都是iPhone5s和更新的iPhone手机;而且性能问题本来就需要在真机上测试。因此只支持iPhone5s及更新的真机(arm64的iPad也适用),不适用模拟器,
高性能hook objc_msgSend
源码
//由于显示调用堆栈(复制栈帧)有一定性能消耗,可自行评估。1表示显示调用堆栈;0表示不显示调用堆栈
#define SUPPORT_SHOW_CALL_STACK 1
.macro BACKUP_REGISTERS
stp q6, q7, [sp, #-0x20]!
stp q4, q5, [sp, #-0x20]!
stp q2, q3, [sp, #-0x20]!
stp q0, q1, [sp, #-0x20]!
stp x6, x7, [sp, #-0x10]!
stp x4, x5, [sp, #-0x10]!
stp x2, x3, [sp, #-0x10]!
stp x0, x1, [sp, #-0x10]!
str x8, [sp, #-0x10]!
.endmacro
.macro RESTORE_REGISTERS
ldr x8, [sp], #0x10
ldp x0, x1, [sp], #0x10
ldp x2, x3, [sp], #0x10
ldp x4, x5, [sp], #0x10
ldp x6, x7, [sp], #0x10
ldp q0, q1, [sp], #0x20
ldp q2, q3, [sp], #0x20
ldp q4, q5, [sp], #0x20
ldp q6, q7, [sp], #0x20
.endmacro
.macro CALL_HOOK_BEFORE
BACKUP_REGISTERS
mov x2, lr
bl _hook_objc_msgSend_before
RESTORE_REGISTERS
.endmacro
.macro CALL_HOOK_AFTER
BACKUP_REGISTERS
bl _hook_objc_msgSend_after
mov lr, x0
RESTORE_REGISTERS
.endmacro
.macro CALL_ORIGIN_OBJC_MSGSEND
adrp x17, _orgin_objc_msgSend@PAGE
ldr x17, [x17, _orgin_objc_msgSend@PAGEOFF]
blr x17
.endmacro
.macro COPY_STACK_FRAME
#if SUPPORT_SHOW_CALL_STACK
stp x29, x30, [sp, #-0x10]
mov x17, sp
sub x17, fp, x17
sub fp, sp, #0x10
sub sp, fp, x17
stp x0, x1, [sp, #-0x10]
stp x2, x3, [sp, #-0x20]
mov x0, sp
add x1, sp, x17
add x1, x1, #0x10
mov x3, #0x0
cmp x3, x17
b.eq #0x18
ldr x2, [x1, x3]
str x2, [x0, x3]
add x3, x3, #0x8
cmp x3, x17
b.lt #-0x10
ldp x0, x1, [sp, #-0x10]
ldp x2, x3, [sp, #-0x20]
#endif
.endmacro
.macro FREE_STACK_FRAME
#if SUPPORT_SHOW_CALL_STACK
mov sp, fp
add sp, sp, #0x10
ldr fp, [fp]
#endif
.endmacro
# todo: 目前是全量复制栈帧,但是其实只需要复制参数传递用到的栈,利用函数签名等手段,去判断需要复制的栈帧大小
ENTRY _hook_msgSend
COPY_STACK_FRAME
CALL_HOOK_BEFORE
CALL_ORIGIN_OBJC_MSGSEND
CALL_HOOK_AFTER
FREE_STACK_FRAME
ret
END_ENTRY _hook_msgSend
复制代码
hook基本步骤

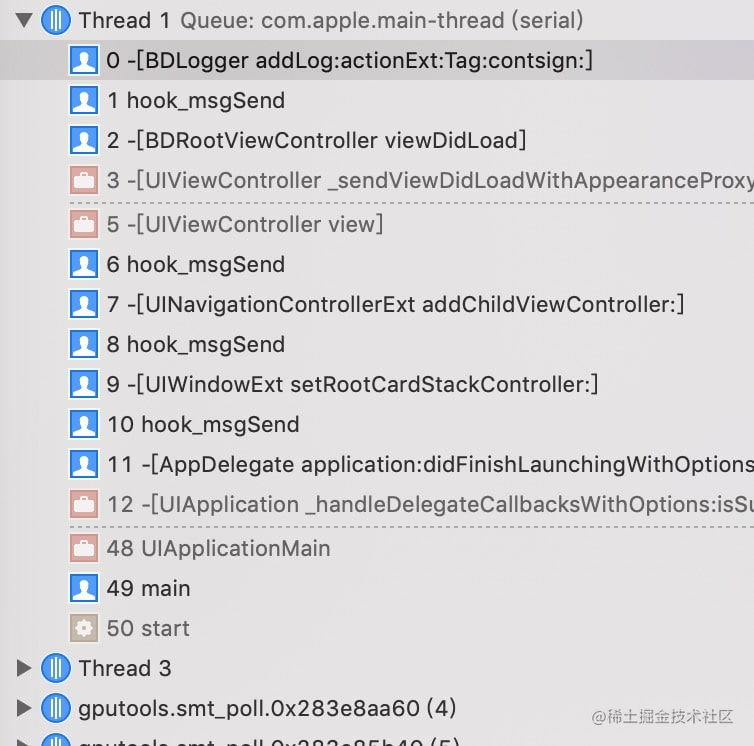

- 复制栈帧,debug时候(或crash时候),可以看到调用堆栈。
- 保存寄存器。
- 调用hook_objc_msgSend_before (保存lr和记录函数调用开始时间)
- 恢复寄存器。
- 调用objc_msgSend
- 保存寄存器。
- 调用hook_objc_msgSend_after (返回lr和函数结束时间减去开始时间,得到函数耗时)
- 恢复寄存器。
- ret。
为什么要用stack保存LR
- hook objc_msgSend里面调用了hook_objc_msgSend_before和hook_objc_msgSend_after函数,会覆盖LR寄存器,导致函数ret时候,不知道LR值,所以需要保存LR。
- objc_msgSend是可变参数函数,栈内存可能用到。所以也不能放栈内存里,只有构造一个stack。可保证函数的push和pop是一一对应的。
- 需要注意的是,保存LR的stack,每个线程都对应一个stack。(原因也是为了保证函数的push和pop是一一对应),所以引入了线程局部变量,pthread_setspecific(pthread_key_t , const void * _Nullable)和pthread_getspecific(pthread_key_t)函数,根据key,来设置和获取线程局部变量。
保存寄存器注意点
参数传递,和返回值的传递可能会用到x0-x8/q0-q7寄存器,所以需保存x0-x8/q0-q7这些寄存器。x9等临时寄存器,不需要保存。
调用hook_objc_msgSend_before
由于函数hook_objc_msgSend_before(id self, SEL sel, uintptr_t lr),有三个参数,其中x0和x1已经存放self和SEL了,只需要设置第三个参数x2=lr。
调用hook_objc_msgSend_after
hook_objc_msgSend_after返回值是lr,返回值此时存放在x0里,所以lr=x0。
hook性能优化
- 由于App卡顿,绝大部分都是因为主线程卡顿造成,所以我们只需要监控主线程里运行的所有OC方法。但是hook objc_msgSend是hook所有的OC方法。网上很多hook方法都是把记录函数调用和保存LR放在一个stack里,最终调用hook_objc_msgSend_after时候,也只会统计主线程的耗时情况。
我用两个stack,一个专门存放LR值;另一个记录函数调用。避免子线程中OC方法的调用记录。
void hook_objc_msgSend_before(id self, SEL sel, uintptr_t lr)
{
if (CallRecordEnable && pthread_main_np()) {
//仅仅主线程记录函数调用
pushCallRecord(object_getClass(self), sel);
}
//存放LR值
setLRRegisterValue(lr);
}
复制代码
- 支持设置记录的最大深度和最小耗时;超过这个深度和小于最小耗时的函数不记录。
记录OC方法耗时,需要记录的信息
typedef struct {
Class cls; //通过类可知道类名和方法是类方法还是实例方法(类是元类,说明是类方法)
SEL sel; //可知道方法名
uint64_t costTime; //单位:纳秒(百万分之一秒)
int depth;
} TPCallRecord;
复制代码
- x0中是self,通过self可以获得Class。
- x1中是sel
- 通过函数开始时间和结束时间,可以获得耗时
- 通过记录栈的深度,获得函数的深度。(注意:这里的深度是相对深度,因为我们仅记录部分OC方法的耗时)
把耗时OC方法的调用堆栈打印出来

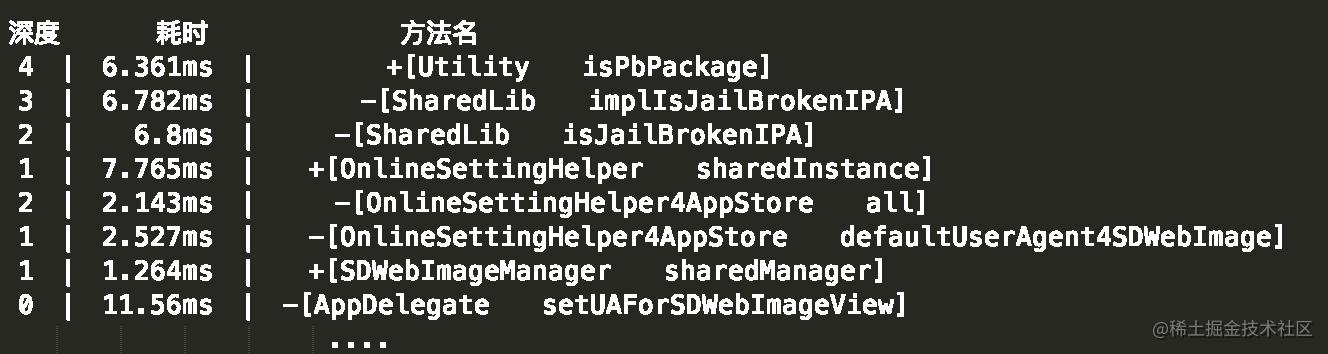

获取的函数记录部分打印出来如下:
由于函数调用的栈是先进后出,根函数肯定是最后被记录,叶子函数最先被记录;并且同一层的函数,是先进先出。那我们如何还原成人更容易理解的函数调用堆栈呢?
- 第一步,从上往下,标记这个深度的记录,出现的次数。
深度 | 相同深度出现次数 | 耗时 | 方法名 |
---|---|---|---|
4 | 1 | ... | +[Utility isPbPackage] |
3 | 1 | ... | -[SharedLib implIsJailBrokenIPA] |
2 | 1 | ... | -[SharedLib isJailBrokenIPA] |
1 | 1 | ... | +[OnlineSettingHelper sharedInstance] |
2 | 2 | ... | -[OnlineSettingHelper4AppStore all] |
1 | 2 | ... | -[OnlineSettingHelper4AppStore default... |
1 | 3 | ... | +[SDWebImageManager sharedManager] |
0 | 1 | ... | -[AppDelegate setUAForSDWebImageView] |

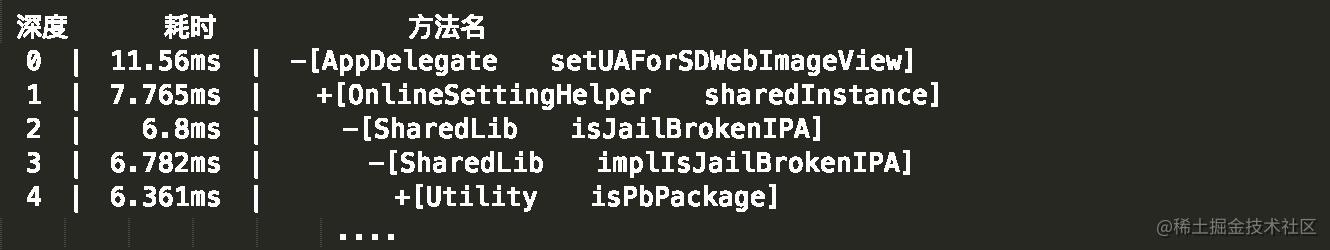

- 第二步,从下往上,从根函数开始,深度递增,出现次数相同的记录,挑选出来。得到:

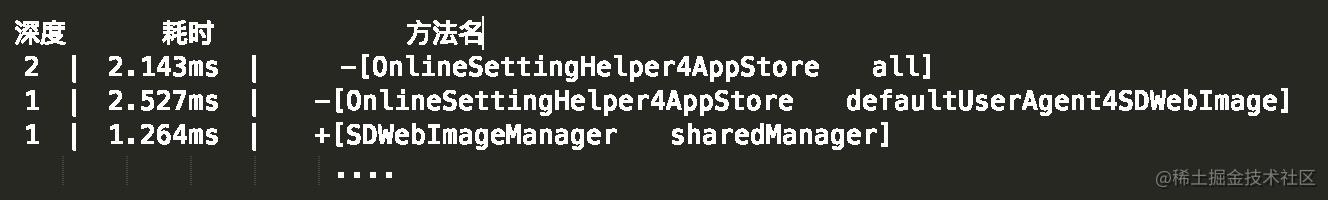

- 第三步,从最上面一个没有挑选的记录区域(挑选的记录,把整个记录分割成多个未选择的区域。),递归第二步。这个例子比较特殊,只有剩下一个未选择的区域(如果中间被选择了,那就分成多个区域)如下:

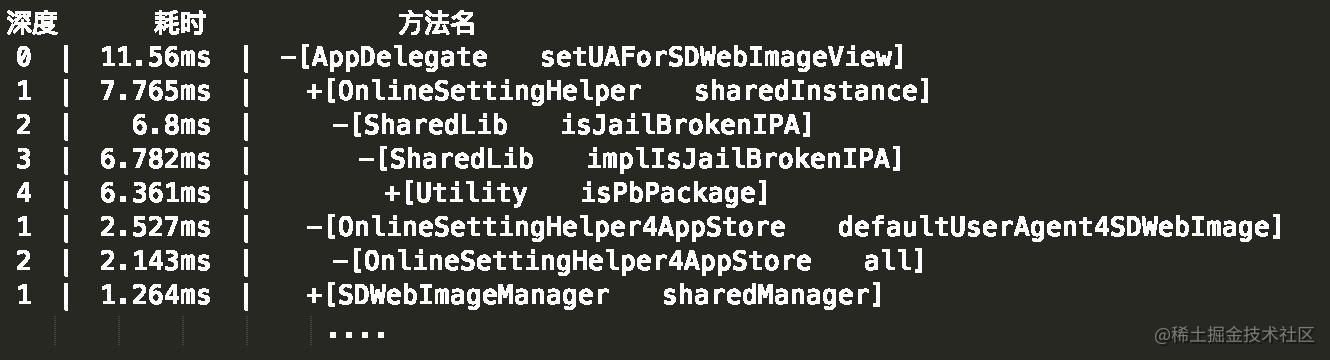

得到:
结束语
这个工具我后面将持续更新,加入其它功能,更加方便开发过程中使用。假如它对你有益,不妨github上给个star~ 给本文点赞,让更多同学看到这个工具,帮助更多人。多谢~
