什么是跳表

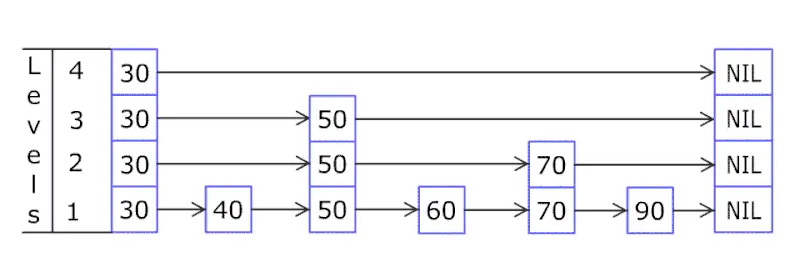

跳表(skip list)是在1990年由William Pugh提出的一种数据结构.JAVA里也有对应的数据结构--ConcurrentSkipListMap.引用wiki中的一个gif来展示跳表的插入过程.
ConcurrentSkipListMap的数据结构
在ConcurrentSkipListMap中有三种类型的节点:Node<K,V>、Index<K,V>和HeadIndex<K,V>.
- Node<K,V>:用于构建最底层的数据链表.里面存储真实的数据，K、V表示键值对.
static final class Node<K,V> {
final K key;
volatile Object value;
volatile Node<K,V> next;
// 创建一个普通节点
Node(K key, Object value, Node<K,V> next) {
this.key = key;
this.value = value;
this.next = next;
}
// 创建一个新的marker节点，它的value字段指向它自己，并且key是null(base-level-header的key也是null)
Node(Node<K,V> next) {
this.key = null;
this.value = this;
this.next = next;
}
// 通过cas的方式设置value字段
boolean casValue(Object cmp, Object val) {
return UNSAFE.compareAndSwapObject(this, valueOffset, cmp, val);
}
// 通过cas的方式设置next字段.
boolean casNext(Node<K,V> cmp, Node<K,V> val) {
return UNSAFE.compareAndSwapObject(this, nextOffset, cmp, val);
}
boolean isMarker() {
return value == this;
}
boolean isBaseHeader() {
return value == BASE_HEADER;
}
// 该操作分两步.
// 1.创建一个marker节点，并将该marker节点的next指向f.
// 2.将当前节点的next字段由f替换为创建的marker节点.
boolean appendMarker(Node<K,V> f) {
return casNext(f, new Node<K,V>(f));
}
// 删除当前节点
// 如果未进行标记，则在当前节点之后添加标记节点.
// 如果已做过标记，那么直接调用cas操作，将b的next字段指向f.next(此时f是marker节点，f.next才是真正的后继节点)
void helpDelete(Node<K,V> b, Node<K,V> f) {
// 这里分两步操作，主要是减少协助删除的线程之间的CAS干扰.
if (f == next && this == b.next) {
if (f == null || f.value != f) // not already marked
casNext(f, new Node<K,V>(f));
else
b.casNext(this, f.next);
}
}
V getValidValue() {
Object v = value;
if (v == this || v == BASE_HEADER)
return null;
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
AbstractMap.SimpleImmutableEntry<K,V> createSnapshot() {
Object v = value;
if (v == null || v == this || v == BASE_HEADER)
return null;
@SuppressWarnings("unchecked") V vv = (V)v;
return new AbstractMap.SimpleImmutableEntry<K,V>(key, vv);
}
// UNSAFE mechanics
private static final sun.misc.Unsafe UNSAFE;
private static final long valueOffset;
private static final long nextOffset;
static {
try {
UNSAFE = sun.misc.Unsafe.getUnsafe();
Class<?> k = Node.class;
// 获取value字段的偏移量
valueOffset = UNSAFE.objectFieldOffset
(k.getDeclaredField("value"));
// 获取next字段的偏移量
nextOffset = UNSAFE.objectFieldOffset
(k.getDeclaredField("next"));
} catch (Exception e) {
throw new Error(e);
}
}
}
- Index<K,V>:用于构建上层的链表层.
static class Index<K,V> {
final Node<K,V> node; // 指向base-level Node节点
final Index<K,V> down; // 指向下一层Index节点.
volatile Index<K,V> right; // 指向右侧Index节点.
/**
* Creates index node with given values.
*/
Index(Node<K,V> node, Index<K,V> down, Index<K,V> right) {
this.node = node;
this.down = down;
this.right = right;
}
// cas right字段
final boolean casRight(Index<K,V> cmp, Index<K,V> val) {
return UNSAFE.compareAndSwapObject(this, rightOffset, cmp, val);
}
final boolean indexesDeletedNode() {
return node.value == null;
}
final boolean link(Index<K,V> succ, Index<K,V> newSucc) {
Node<K,V> n = node;
newSucc.right = succ;
// 当前Index节点的node节点未被删除，才通过cas将right字段指向newSucc节点.
return n.value != null && casRight(succ, newSucc);
}
// 解绑，使当前Index节点的right字段跳过succ节点.
final boolean unlink(Index<K,V> succ) {
return node.value != null && casRight(succ, succ.right);
}
// Unsafe mechanics
private static final sun.misc.Unsafe UNSAFE;
private static final long rightOffset;
static {
try {
UNSAFE = sun.misc.Unsafe.getUnsafe();
Class<?> k = Index.class;
rightOffset = UNSAFE.objectFieldOffset
(k.getDeclaredField("right"));
} catch (Exception e) {
throw new Error(e);
}
}
}
-
HeadIndex<K,V>:头结点.其属性level用于记录层数.
-

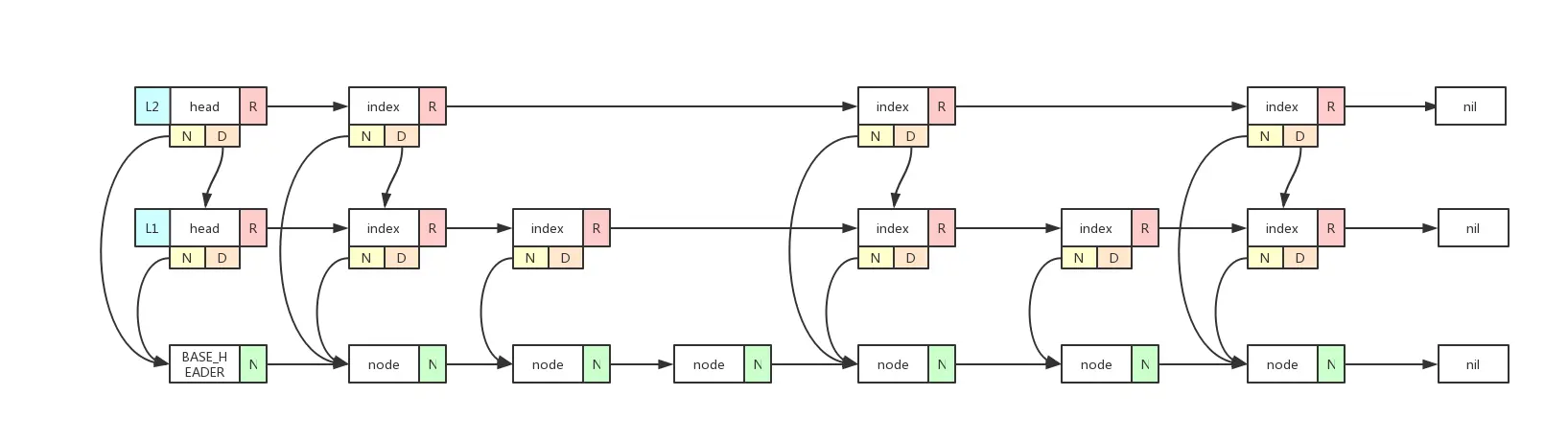

结构
1.head头结点位于最左侧.HeadIndex节点的个数决定了层数.
2.上层的链表由Index节点组成.
3.最底层的链表结构由Node节点组成.
4.其中浅黄的N代表指向底层Node节点的指针.
5.D代表Down指针，指向下一层的Index节点.
6.浅绿色的N代表next指针，指向下个一个Node节点.
7.L1和L2后面的数字代表HeadIndex节点处于的层数.
put操作
ConcurrentSkipListMap的put操作(doPut方法)可以分解为两个步骤.
- 底层Node链表的构造
Node<K,V> z; // added node
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
// 0.外层outer循环.
outer: for (;;) {
// 1.每次循环查询key的前置Node节点(b)，并获取前置节点的下一个节点(n)
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
//2.判断b的后继节点n是否为null.为null跳转到8
if (n != null) {
Object v; int c;
Node<K,V> f = n.next;
// 3.如果n不再是b的下一个节点，说明结构已被其他线程修改.跳到1继续循环
if (n != b.next) // inconsistent read
break;
//4. 节点n被删除的情况，删除节点n，跳到1继续循环
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
//5. 节点b被删除，跳到1继续执行
if (b.value == null || v == n) // b is deleted
break;
//6. 比较传入的key和n的key，比较结果大于0.将b和n都后移，然后跳到2继续执行
if ((c = cpr(cmp, key, n.key)) > 0) {
b = n;
n = f;
continue;
}
//7. key相等
if (c == 0) {
// 如果onlyIfAbsent为true或者value替换成功，则返回老的value值，结束doPut方法.
if (onlyIfAbsent || n.casValue(v, value)) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
// 跳转到1.
break; // restart if lost race to replace value
}
// else c < 0; fall through
//8. 如果n为null，直接新建Node节点z
z = new Node<K,V>(key, value, n);
//9. 通过cas操作将b的next指针指向z.
if (!b.casNext(n, z))
//10. cas操作失败，跳到1继续执行.
break; // restart if lost race to append to b
//11. cas成功，跳出outer循环，进行Index节点的构建.
break outer;
}
}

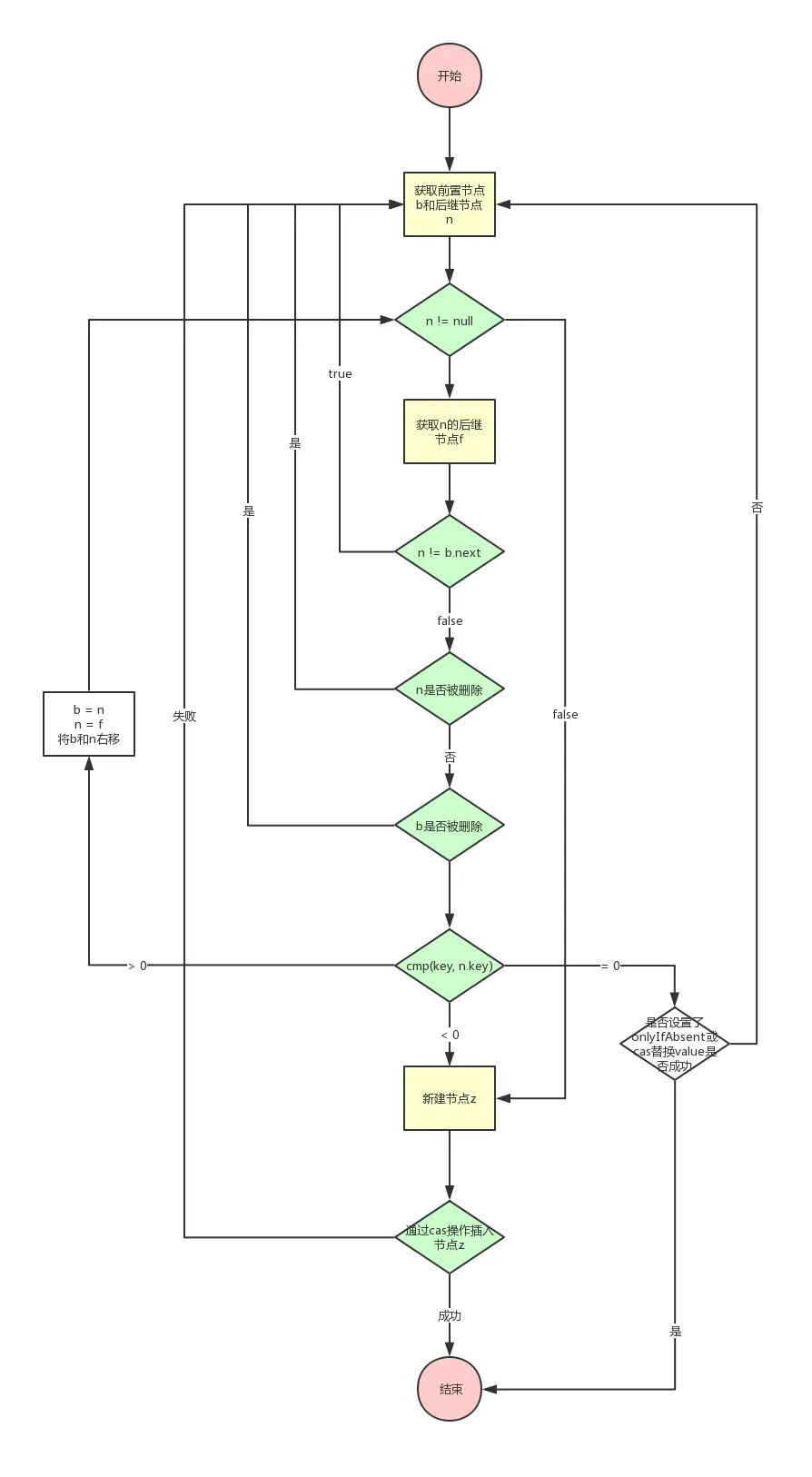

流程：
- 上层Index链表的构造(可能有多层)
// 获取随机数，用于计算层数
int rnd = ThreadLocalRandom.nextSecondarySeed();
//0. 判断最高位和最低位是否都为0，rnd的最高位和最低位都为0的情况才构建Index
if ((rnd & 0x80000001) == 0) { // test highest and lowest bits
int level = 1, max;
//1. 对rnd的每一位进行判断，当bit位为1时将level+1
while (((rnd >>>= 1) & 1) != 0)
++level;
Index<K,V> idx = null;
HeadIndex<K,V> h = head;
//2. 判断level是否小于等于当前的层数.true，执行3；false，执行4.
if (level <= (max = h.level)) {
//3. 创建level个Index节点，每个Index节点的down指针指向上一个Index节点.第一个Index节点的down指针指向null.
for (int i = 1; i <= level; ++i)
// z为需要插入的Node节点，让所有创建的index节点都指向z.
idx = new Index<K,V>(z, idx, null);
}
else { // try to grow by one level
//4. 将level设置为max + 1.如果当前跳表层数是4，那么level就是5.
level = max + 1; // hold in array and later pick the one to use
//5. 创建Index数组，这里的数组大小是level+1，因为下标0不存储数据.
@SuppressWarnings("unchecked")Index<K,V>[] idxs =
(Index<K,V>[])new Index<?,?>[level+1];
//6. 创建Index节点，并放入idxs数组中.
for (int i = 1; i <= level; ++i)
idxs[i] = idx = new Index<K,V>(z, idx, null);
//7. 循环.
for (;;) {
//8. 重新获取头节点
h = head;
//9. 重新获取跳表的层数
int oldLevel = h.level;
//10. 比较level和跳表层数.true，执行14;false，执行11.
if (level <= oldLevel) // lost race to add level
break;
HeadIndex<K,V> newh = h;
Node<K,V> oldbase = h.node;
//11. 构造新的Head节点.此时level是大于oldLevel的.这里举个例子(E1)：比如原来的层数是3，而level是4，那么就需要新增1个HeadIndex节点，那么HeadIndex也就变成了4层.最后得到的newh也就是最上层的HeadIndex节点.
for (int j = oldLevel+1; j <= level; ++j)
newh = new HeadIndex<K,V>(oldbase, newh, idxs[j], j);
//12. 通过cas操作将head节点替换为新的最上层的headIndex节点.操作成功，执行14；操作失败，跳到7继续循环.
if (casHead(h, newh)) {
h = newh;
//*13*. 这里将level设置为了oldLevel.并将idx指向idxs[level]，参照E1，那么这里idx就是指向idxs[3].之所以要这样做，是因为之前跳表只有3层，现在变成了4层，并且在step11的时候创建了新的HeadIndex，并且直接将右指针指向了idxs[4]，因此后面的操作只需要将idxs[1]、idxs[2]、idxs[3]插入到对应层的Index链表中即可.
idx = idxs[level = oldLevel];
break;
}
}
}
// find insertion points and splice in
splice: for (int insertionLevel = level;;) {
//14.
int j = h.level;
//15. 初始化数据.
for (Index<K,V> q = h, r = q.right, t = idx;;) {
//16. q(当前层的headIndex节点)为null或t(要插入的Index节点)为null.跳出splice循环，结束方法.
if (q == null || t == null)
break splice;
//17. 判断r是否为null.true，执行18；false，执行25.
if (r != null) {
//18. n为r所指向的Node节点.
Node<K,V> n = r.node;
// compare before deletion check avoids needing recheck
//19. 获取key值比较的结果.
int c = cpr(cmp, key, n.key);
//20. 判断n是否被删除.
if (n.value == null) {
//21.断开q与r的连接，也就是通过cas操作使q的right指针指向r的右继Index节点.
if (!q.unlink(r))
//22. 操作失败，有其他线程在修改，跳到14继续执行.
break;
//23. 操作成功，让r重新指向q的右继节点，跳到16继续执行.
r = q.right;
continue;
}
if (c > 0) {
//24. c大于0.将q和r右移，跳到16继续执行.
q = r;
r = r.right;
continue;
}
}
//25. 判断j和insertionLevel是否相等.相等才插入Index节点.
// 这里j为当前头结点h的层数(有可能执行到这里时，其他线程又增加了HeadIndex节点的个数，因此此时的h指向的并不一定是最高层的HeadIndex节点，但是没关系，我们这次的插入操作只需要关心h所指向的HeadIndex节点及其下层的HeadIndex节点所在的Index链表).
// insertionLevel指的是需要插入t的层数.
// 还是拿E1来举例，如果操作都成功，那么j就是4，而insertionLevel为3，所以这时不能插入，因为此时t指向的Index节点是属于第3层的，需要将q = q.down，直到q也是第3层时才能对t进行插入操作.
if (j == insertionLevel) {
//26. 插入t
if (!q.link(r, t))
// 不成功则跳到14继续执行.
break; // restart
// 如果新插入的节点被删除
if (t.node.value == null) {
// 这里的findNode方式其实是为了辅助删除，在遍历的链路上的被标记删除的节点都会被彻底删除掉.并跳出splice循环，结束put操作.
findNode(key);
break splice;
}
//27. insertionLevel自减，等于0说明操作完成，跳出splice循环，结束方法.
if (--insertionLevel == 0)
break splice;
}
//*28*. j自减.
// 正常情况，当执行完27之后，--j应该是等于insertionLevel，并且j也是小于level的，这个时候将t下移没有问题.
// 但是有一种异常情况，还是拿E1举例.当j为4，insertionLevel为3时，由于j != insertionLevel，因此j会一直自减直到j也为3的时候，会执行25.
// 如果j为3的时候执行插入成功，那么27执行后insertionLevel会变为2，j也会变为2，此时t将下移.
// 然后继续循环，比如当insertionLevel = 1的时候，如果走到26的时候插入失败，那么就会跳到14继续执行，此时j和t都会被初始化.也就是说此时j又变成4了，并且t也不再指向第1层的Index节点，而是指向第3层的Index节点(而此时第3层节点其实已经插入成功了)，但是insertionLevel还是1，所以在这种情况下，--j > insertionLevel && j < level的情况下，也需要将t下移，使其指向最后将要插入的Index节点.
// 通过上面两种情况，因此if表达式中需要写成 --j >= insertionLevel && j < level，而不是--j == insertionLevel && j < level
if (--j >= insertionLevel && j < level)
t = t.down;
// q下移，以进行下一层的插入操作.
q = q.down;
r = q.right;
}
}
}

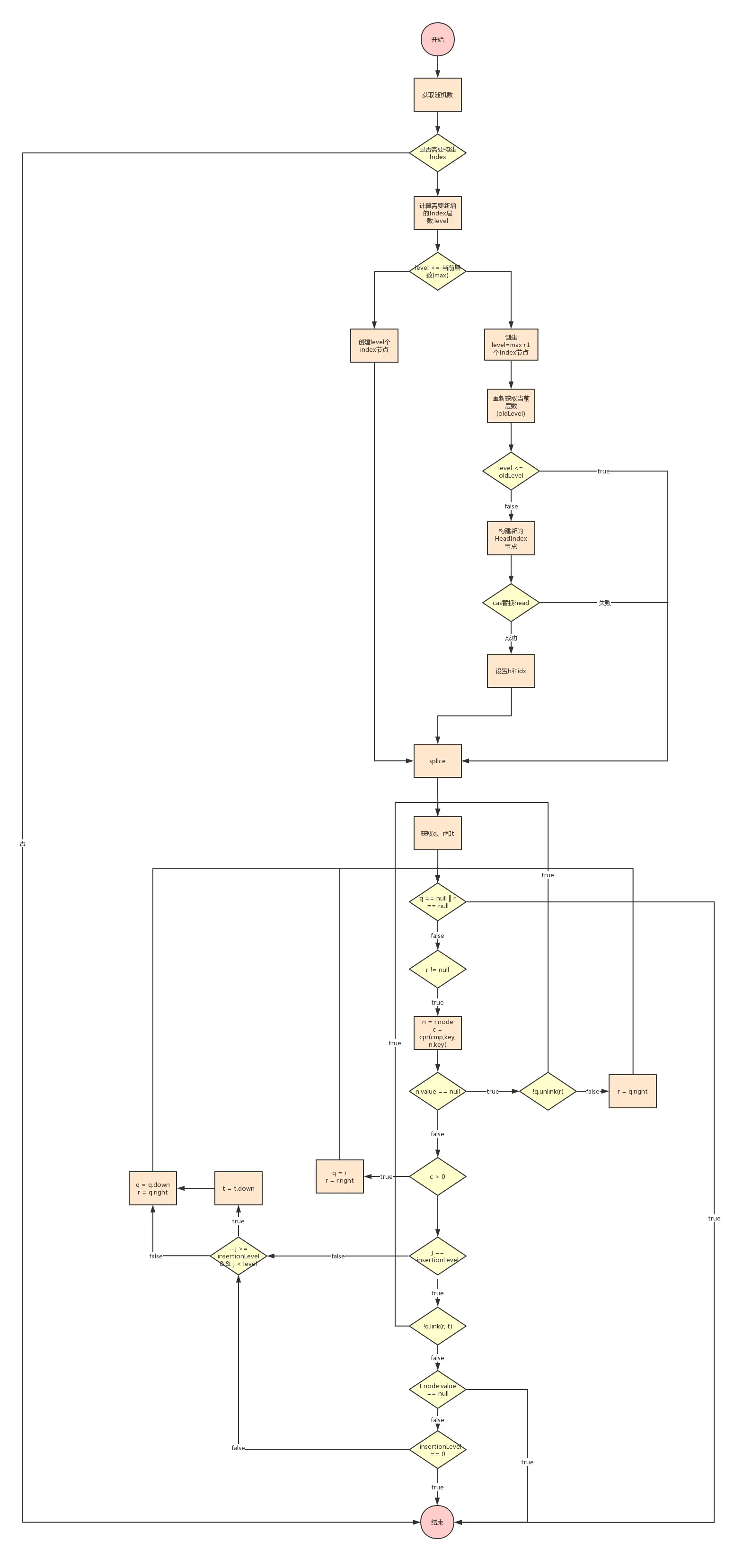

流程：
Remove操作
final V doRemove(Object key, Object value) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
outer: for (;;) {
// 0. 获取前置Node节点b以及b的next节点n.
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
// 1.
Object v; int c;
if (n == null)
// n为null，因为b.key < key <= n.key，因此如果n为null，那么key所对应的节点应该也被删除，因此直接跳到20.
break outer;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
// 2. 说明在之前有线程对跳表的数据结构进行了修改，导致n != b.next，所以跳到0继续执行.
break;
if ((v = n.value) == null) { // n is deleted
//3.value为null，说明节点n被删除了，所以此时协助删除.参考数据结构中的Node类的方法解析.
// 跳转到0继续执行.
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
//4. b的value为null或者v == n(说明n是一个marker节点)都说明节点b已被删除.
// 跳转到0继续执行.
break;
if ((c = cpr(cmp, key, n.key)) < 0)
//5. key < n.key说明没有需要删除的节点，直接跳转到20返回.
break outer;
if (c > 0) {
//6. key > n.key，将b、n右移，然后跳转到1继续执行.
b = n;
n = f;
continue;
}
// 参考remove方法
if (value != null && !value.equals(v))
break outer;
//7. 通过cas操作将n的value设置为null
if (!n.casValue(v, null))
//8. 失败，跳转到0继续执行.
break;
if (!n.appendMarker(f) || !b.casNext(n, f))
//9. 添加marker节点失败或直接删除节点n失败，调用findNode方法
findNode(key); // retry via findNode
else {
//10. 调用findPredecessor
findPredecessor(key, cmp); // clean index
if (head.right == null)
//11. head的右边节点为null，则尝试减小level.
tryReduceLevel();
}
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
}
// 20.
return null;
}
