JVM基本结构
-
线程私有:程序计数器、虚拟机栈、本地方法栈
-
线程共享:堆、方法区、直接内存
JVM各部分基础分析
程序计数器
-
字节码解释器通过改变程序计数器来依次读取指令,从而实现代码的流程控制,如:顺序执行、选择、循环、异常处理。
-
在多线程的情况下,程序计数器用于记录当前线程执行的位置,从而当线程被切换回来的时候能够知道该线程上次运行到哪儿了。
注意:程序计数器是不会出现 OutOfMemoryError 的内存区域,它的生命周期随着线程的创建而创建,随着线程的结束而死亡。
虚拟机栈
-
Java 虚拟机栈也是线程私有的,每个线程都有各自的Java虚拟机栈,而且随着线程的创建而创建,随着线程的死亡而死亡,描述的是 Java 方法执行的内存模型。
-
Java 内存可以粗糙的区分为堆内存(Heap)和栈内存(Stack)其中栈就是现在说的虚拟机栈,或者说是虚拟机栈中局部变量表部分。 (实际上,Java虚拟机栈是由一个个栈帧组成,而每个栈帧中都拥有局部变量表、操作数栈、动态链接、方法出口信息)
-
局部变量表主要存放了编译器可知的各种数据类型(boolean、byte、char、short、int、float、long、double)、对象引用(reference类型,它不同于对象本身,可能是一个指向对象起始地址的引用指针,也可能是指向一个代表对象的句柄或其他与此对象相关的位置)。
-
Java 虚拟机栈会出现两种异常: StackOverFlowError 和 OutOfMemoryError。
- StackOverFlowError: 若Java虚拟机栈的内存大小不允许动态扩展,那么当线程请求栈的深度超过当前Java虚拟机栈的最大深度的时候,就抛出StackOverFlowError异常。
- OutOfMemoryError: 若 Java 虚拟机栈的内存大小允许动态扩展,且当线程请求栈时内存用完了,无法再动态扩展了,此时抛出OutOfMemoryError异常。
堆
-
Java 虚拟机所管理的内存中最大的一块,Java 堆是所有线程共享的一块内存区域,在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例,几乎所有的对象实例以及数组都在这里分配内存。
-
Java 堆是垃圾收集器管理的主要区域,因此也被称作GC堆(Garbage Collected Heap).从垃圾回收的角度,由于现在收集器基本都采用分代垃圾收集算法,所以Java堆还可以细分为:新生代和老年代:再细致一点有:Eden空间、From Survivor、To Survivor空间等。进一步划分的目的是更好地回收内存,或者更快地分配内存。
-
在 JDK 1.8中移除整个永久代,取而代之的是一个叫元空间(Metaspace)的区域(永久代使用的是JVM的堆内存空间,而元空间使用的是物理内存,直接受到本机的物理内存限制)。
方法区
-
方法区与 Java 堆一样,是各个线程共享的内存区域,它用于存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。虽然Java虚拟机规范把方法区描述为堆的一个逻辑部分,但是它却有一个别名叫做 Non-Heap(非堆),目的应该是与 Java 堆区分开来。
-
HotSpot 虚拟机中方法区也常被称为 “永久代”,本质上两者并不等价。仅仅是因为 HotSpot 虚拟机设计团队用永久代来实现方法区而已,这样 HotSpot 虚拟机的垃圾收集器就可以像管理 Java 堆一样管理这部分内存了。但是这并不是一个好主意,因为这样更容易遇到内存溢出问题。
-
相对而言,垃圾收集行为在这个区域是比较少出现的,但并非数据进入方法区后就“永久存在”了。
直接内存
-
直接内存并不是虚拟机运行时数据区的一部分,也不是虚拟机规范中定义的内存区域,但是这部分内存也被频繁地使用。而且也可能导致OutOfMemoryError异常出现。
-
JDK1.4中新加入的 NIO(New Input/Output) 类,引入了一种基于通道(Channel) 与缓存区(Buffer) 的 I/O 方式,它可以直接使用Native函数库直接分配堆外内存,然后通过一个存储在 Java 堆中的 DirectByteBuffer 对象作为这块内存的引用进行操作。这样就能在一些场景中显著提高性能,因为避免了在 Java 堆和 Native 堆之间来回复制数据。
-
本机直接内存的分配不会收到 Java 堆的限制,但是,既然是内存就会受到本机总内存大小以及处理器寻址空间的限制。
本地方法栈:
这部分主要与虚拟机用到的 Native 方法相关,一般情况下, Java 应用程序员并不需要关心这部分的内容。
垃圾回收
判断对象是否存活
(1)引用计数法
-
引用计数是垃圾收集器中的早期策略。在这种方法中,堆中每个对象实例都有一个引用计数。当一个对象被创建时,就将该对象实例分配给一个变量,该变量计数设置为1。当任何其它变量被赋值为这个对象的引用时,计数加1(a = b,则b引用的对象实例的计数器+1),但当一个对象实例的某个引用超过了生命周期或者被设置为一个新值时,对象实例的引用计数器减1。任何引用计数器为0的对象实例可以被当作垃圾收集。当一个对象实例被垃圾收集时,它引用的任何对象实例的引用计数器减1。
-
优点:引用计数收集器可以很快的执行,交织在程序运行中。对程序需要不被长时间打断的实时环境比较有利。
-

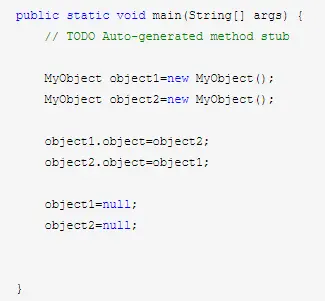

缺点:无法检测出循环引用。如父对象有一个对子对象的引用,子对象反过来引用父对象。这样,他们的引用计数永远不可能为0。
(2)可达性算法

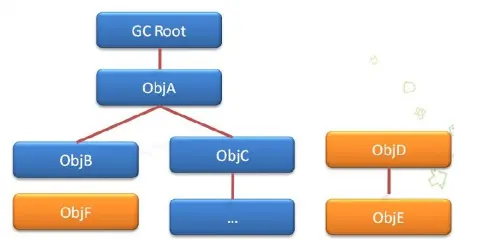

- 可达性分析算法是从离散数学中的图论引入的,程序把所有的引用关系看作一张图,从一个节点GC ROOT开始,寻找对应的引用节点,找到这个节点以后,继续寻找这个节点的引用节点,当所有的引用节点寻找完毕之后,剩余的节点则被认为是没有被引用到的节点,即无用的节点,无用的节点将会被判定为是可回收的对象。
在Java语言中,可作为GC Roots的对象包括下面几种:
a) 虚拟机栈中引用的对象(栈帧中的本地变量表)
b) 方法区中类静态属性引用的对象
c) 方法区中常量引用的对象
d) 本地方法栈中JNI(Native方法)引用的对象
垃圾回收算法
标记-清除算法(Mark-Sweep)
标记-清除算法采用从根集合(GC Roots)进行扫描,对存活的对象进行标记,标记完毕后,再扫描整个空间中未被标记的对象,进行回收,如下图所示。标记-清除算法不需要进行对象的移动,只需对不存活的对象进行处理,在存活对象比较多的情况下极为高效,但由于标记-清除算法直接回收不存活的对象,因此会造成内存碎片。
复制算法(Copying)
即将内存分为两部分 复制算法的提出是为了克服句柄的开销和解决内存碎片的问题。它开始时把堆分成 一个对象 面和多个空闲面, 程序从对象面为对象分配空间,当对象满了,基于copying算法的垃圾 收集就从根集合(GC Roots)中扫描活动对象,并将每个 活动对象复制到空闲面(使得活动对象所占的内存之间没有空闲洞),这样空闲面变成了对象面,原来的对象面变成了空闲面,程序会在新的对象面中分配内存。
标记-整理算法(Mark-compact)
标记-整理算法采用标记-清除算法一样的方式进行对象的标记,但在清除时不同,在回收不存活的对象占用的空间后,会将所有的存活对象往左端空闲空间移动,并更新对应的指针。标记-整理算法是在标记-清除算法的基础上,又进行了对象的移动,因此成本更高,但是却解决了内存碎片的问题。
分代收集算法
分代收集算法是目前大部分JVM的垃圾收集器采用的算法。它的核心思想是根据对象存活的生命周期将内存划分为若干个不同的区域。一般情况下将堆区划分为老年代(Tenured Generation)和新生代(Young Generation),在堆区之外还有一个代就是永久代(Permanet Generation)。老年代的特点是每次垃圾收集时只有少量对象需要被回收,而新生代的特点是每次垃圾回收时都有大量的对象需要被回收,那么就可以根据不同代的特点采取最适合的收集算法。
-
年老代(Old Generation)的回收算法(回收主要以Mark-Compact为主)
-
年轻代(Young Generation)的回收算法 (回收主要以Copying为主)
