前言

在整理图片相关优化的时候发现自己对 SVG 所知甚少，于是学习了一波，大体总结了一下，整理成文。因为前端开发人员因为细分领域不同，对待 SVG 的态度差别也很大，对于数据可视化这种对 SVG 有高要求的同学这里的介绍估计没啥干货。对于平常较少接触 SVG 的同学，可以对 SVG 有个初步的认识。

这篇文章主要参考《SVG 精髓》一书。接下来，开始干活。

基础

SVG，即可缩放矢量图形（Scalable Vector Graphics），是一种 XML 应用，可以以一种简洁、可移植的形式表示图形信息。

在矢量图形系统中，图像被描述为一系列的形状。矢量图形阅读器接受在指定的坐标集上绘制形状的指令。而不是接受一系列的已经计算好的像素。

由于 SVG 是 XML 程序，所以图像的有关信息被存储为纯文本，而且具有 XML 的开放性、可移植性以及可交互性。

视口

viewport

SVG 的世界就是一张无限大的画布。文档打算使用的画布区域称作视口（viewport）。

概念说起来很玄乎。看个例子，创建一个简答的 SVG：

<svg width="200" height="200" style="border:solid red 2px">
    <rect width="100" height="100" fill="#4c93cf" stroke="none"/>
</svg>

这里的 width="200" height="200" 便是用来设置视口的大小；style 设置样式， rect 元素用来画一个矩形。效果如下：

viewbox

语法：

viewBox="x, y, width, height"

接下来我们改装一下上面的代码，让里面的正方形铺满视口。

<svg width="200" height="200" style="border:solid red 2px" viewBox="0 0 100 100">
    <rect  width="100" height="100" fill="#4c93cf"/>
</svg>

效果如下：

相较于上面的代码，这里仅仅多了 viewBox 属性。不过这个 viewBox 属性解释起来有点麻烦，但是很容易理解。看两个例子，然后，结合下面的一段话，基本就可以理解了。

SVG 就像是我们的显示器屏幕，viewBox 就是截屏工具的那个选择的框框，最终呈现就是把框框选中的内容再次在显示器全屏显示。

简单的理解就是：

从 SVG 中截取一块区域
显示时，缩放这块区域到视口大小

然后，我们再改一下上面的例子，加深一下理解：

<svg width="200" height="200" style="border:solid red 2px" viewBox="0 0 800 800" >
    <rect  width="400" height="400" fill="#4c93cf"/>
</svg>

基本信息：

视口： 200 * 200
矩形： 400 * 400
viewBox： 800 * 800

分析：

viewBox 首先截取从(0, 0) 位置截取一个 800 * 800 的区域；
这个区域缩放到和视口大小相等。

此时，

viewBox 长宽缩小为 200，是原来的 1/4；
viewBox 中的矩形的长宽也缩小为原来的 1/4，即长宽都是 100；
矩形的面积（100 * 100）占视口面积（200 * 200）的 1/4 （如下图）。

上面的例子里，viewport 和 viewBox 的长宽比是相等的，最后的效果很舒服。如果二者长宽比不相等，viewbox 要在 viewport 中显示是要瓢的，我们如何指定 viewbox “瓢”的规则呢？答案是 preserveAspectRatio 。

preserveAspectRatio

在解释这个概念之前，我们先看看 CSS 中 background 相关的两个属性（暂且不讨论其他相关属性）：

background-size: cover|contain:

cover：图片宽高比不变、铺满整个容器的宽高，而图片多出的部分则会被截掉；
contain: 图片自身的宽高比不变，缩放至图片自身能完全显示出来，所以容器会有留白区域；

background-position: xpos ypos CSS 的取值更灵活，现在只需回忆 xpos 和 ypos 的这几个有效值， top, center 和 bottom 以及 left, center 和 right。

这两个属性分别指定了背景如何伸缩和如何对齐。在 SVG 中，使用 preserveAspectRatio 属性来指定上这两种的行为，语法如下：

preserveAspectRatio="<align> [<meetOrSlice>]"

其中，align 类似 background-position 用来指定对齐方式。有效值类似，xMidYMid，即指定关于 x 轴和 y 轴的三种对齐方式：min, mid 和 max。这里需要注意的是，两个值是连在一起，且要采用驼峰命名法，比如： xMidYMin，表示：viewBox 的最小 x 值对齐 viewport 的左边部， viewBox 的最小 y 值对齐 viewport 的顶边。

meetOrSlice：

meet，保持 viewbox 宽高比，尽可能放大 viewbox，使其 viewport 内是可见的。这时，viewport 可能会出现留白。
slice，保持宽高比，viewbox 尽可能小，但要使 viewbox 全部覆盖 viewport。这个时候，可能会使部分 viewbox 超出 viewport，超出部分会被裁掉。

因为可以类比 CSS 属性，这里就不提供例子了（主要是我懒。。）

viewbox 带来的变化，其实源自其对坐标系的改变。接下来我们看看 SVG 的坐标系。

坐标系

先介绍两个概念： 初始视口坐标系，是一个建立在视口上的坐标系。原点(0,0)在视口的左上角，x 轴正向指向右，y 轴正向指向下，初始坐标系中的一个单位等于视口中的一个"像素"。

用户坐标系，是建立在 SVG 画布上的坐标系。这个坐标系一开始和视口坐标系完全一样。使用 viewBox 属性，初始用户坐标系统可以变成与视窗坐标系不一样的坐标系，如上面关于 viewBox 属性的第一个例子中，用户坐标系的一个单位等于视口坐标系的两个单位。

通过 viewBox 创建了一个用户坐标系之后，后代元素的定位不再以初始坐标系定位，而是以新建的用户坐标系定位。

坐标系统变换

开始具体看这节内容之前先记住一句话： SVG 是坐标系统变换而不是元素变换。

SVG 变换包括缩放，移动，倾斜和旋转等，类似 CSS 的 transform，SVG 中使用 transform 属性。不同的是

CSS 中的变换是相对于元素自身的中心点，而 SVG 中是相对于坐标系原点的；
CSS 对元素的变换； SVG 是对坐标系的变换：根据变换元素，先复制当前用户坐标系，然后对用户坐标系副本进行变换；
SVG 变换中不指定单位，默认的单位等于当前用户坐标系单位；
CSS 变换还包含 3D 效果，SVG1.1 不支持 3D 效果。

注：貌似 SVG2 版本中可通过类似 transform-origin 属性的形式设置变换的原点；以及支持 CSS3 规范的 CSS 2D 和 CSS 3D 变换。

translate 位移

语法：

transform="translate(<x> [<y>])"

其中 y 方向偏移为非必选，默认为 0。

HTML 元素的偏移是相对自己的中心点，SVG 元素的偏移是相对 SVG 的左上角。虽然在最后的表现上是一样的。但在渲染机制上有着很大的不同：

CSS 中，会先画好元素，然后再发生偏移。
SVG 中，先偏移坐标系，然后再渲染元素。

scale 缩放

语法：

transform="scale(<x> [<y>])"

其中： x，表示沿 x 轴的缩放值，所有 x 坐标乘以给定的 x； y，表示沿 y 轴的缩放值，所有 y 坐标乘以给定的 y； y 是可选的，如果没有默认与 x 值相同。

HTML 元素的缩放与 SVG 元素的缩放比较。 HTML 中的缩放：

相对元素中心点；
缩放元素本身；
元素定位不发生变化。

SVG 中的缩放：

相对 SVG 左上角；
缩放坐标系；
元素被重新定位。

skew 斜切

语法：

transform="skewX(<a>)"

transform="skewY(<a>)"

其中，

skewX 声明一个沿 x 轴的倾斜；
skewY 声明一个沿 y 轴的倾斜。

同其他的 transform 变换，skew 的操作对象也是坐标轴，操作完成后会被重新定位。

rotate 旋转

语法：

transform="rotate(<a> [<x> <y>])"

其中，

a 表示旋转角度，默认是单位是度（deg）；
x 和 y 可选，代表旋转中心点；
如果没有设置 x，y 的值，默认为当前用户坐标系的原点。

rotate 与上面介绍的另外几个操作不同的是，可以指定旋转中心点，看似和 CSS 中的旋转规则相同，其实：

transform="rotate（a x y)"

等同于：

transform="translate(x y) rotate（a) translate(-x -y)"

变换序列

一个图形对象上可以做多个变换。我们只需将多个变换通过空格或逗号分隔，依次放入 transform 属性即可。

<rect height="15" width="20" transform="translate(30, 20) scale(2)" fill=" gray" />

形状

在 SVG 建立坐标系统之后就可以画图了，下面介绍 SVG 中的形状。

矩形

语法：

<rect x="x" y="y" rx="rx" ry="ry" width="width" height="height" />

其中：

x，y 指定矩形左上角的位置
width 和 height 为矩形的宽高
rx 和 ry，表示圆角半径。默认为 0

栗子：

<svg width="200" height="200">
    <rect width="150" height="80" fill="red" rx="15" ry="15"/>
</svg>

圆形

语法：

<circle cx="cx" cy="cy" r="r" />

其中：

cx，cy 指定圆心的位置
r 指定半径

椭圆

语法：

<ellipse cx="cx" cy="cy" rx="rx" ry="ry" />

其中：

rx, ry 分别指定椭圆的 x 半径和 y 半径
cx，cy 指定椭圆中心的位置

线

语法：

<line x1="x1" y1="y1" x2="x2" y2="y2" />

其中：

x1，y1，指定一个点
x2，y2，指定另一个点
两点确定一条线

折线

语法：

<polyline points="x1 y1, x2 y2, x3 y3, x4 y4, … , xn yn" />

其中：

points：点集合
点集中的每个数字都可以通过空格，逗号或换行隔开，但是更推荐上面的写法，这样能比较清晰的看出来每个点的坐标

多边形

语法：

<polygon points="x1 y1, x2 y2, x3 y3, x4 y4, … , xn yn" />

语法与 polyline 相同，不同的是绘制最后回到第一个点，形成一个闭合图形。

路径

上面介绍的所有基本形状都是 <path> 元素的简写形式。 <path> 元素通过指定一系列相互连接的线、圆弧和曲线绘制任意形状的轮廓。所有描述的轮廓的数据都放在 <path> 元素的 d（data 的缩写）属性中，d 的数据包括命令以及命令对应的坐标信息。

上面关于 <path> 的介绍，让人感觉很玄幻，简单理解d 属性的值是“命令+参数”的序列。

命令，一个单个字符，用来描述行为
参数，一般是指定命令对应的坐标信息

先看一个简单的例子来瞅瞅，好对 d 属性有个最初的印象：

<svg width="200" height="1200">
    <path d="M20 20 L180 20 L180 80 l-160 0 Z" stroke-width="8" fill="transparent"  stroke="red"/>
</svg>

效果如下：

d="M20 20 L180 20 L180 80 l-160 0 l0 -60" 中，M，L 和 l 即为命令，命令后面便是这个命令作用的坐标。每个路径都必须以 M 命令（move to）开始。和 Canvas 一样，moveto 命令用来把“笔”移动到一个位置，然后开始“画画”。

在 moveto 命令后面是一个 L（lineto）命令，用来绘制一条线。通过前三条命令画出来了两条线。接下来的 l 命令，还是 lineto 命令，与 L 命令不同的是，l 命令的坐标是相对坐标（相对当前画笔位置）。其实，每种命令都有两种表示方式：

大写字母，表示绝对定位；
小写字母，表示相对定位。

最后一个 Z（closepath）命令，用来闭合路径，与第一个点连成线。

画完第一个框框，并且了解路径的基本的套路后，开始了解更多的命令：

直线命令

除了上面介绍的 lineto 命令，还有两个简写形式的命令，用来画水平方向和竖直方向的直线。

简写形式	等价的冗长形式	效果
H 20	L 20 current_y	绘制一条到绝对位置 (20, current_y) 的线
h 20	l 20 0	绘制一条到 (current_x + 20,current_y) 的线
V 20	L current_x 20	绘制一条到绝对位置 (current_x,20) 的线
v 20	l 0 20	绘制一条到 (current_x, current_y + 20) 的线

还有更简洁的形式： L H 和 V（及其小写）后面都可以跟多个坐标值。跟 <polyline> 元素一样，会依次连接起来这些坐标点。

曲线命令

绘制平滑曲线的命令分为贝塞尔曲线和弧形（椭圆弧）两种。

椭圆弧

绘制直线段相对简单，因为路径上的两个点就就唯一确定一条直线段。但如果是椭圆弧的话，由于在两个点之间可以绘制无限条弧线，因此我们必须给出额外信息，以在它们之间绘制一条曲线路径。

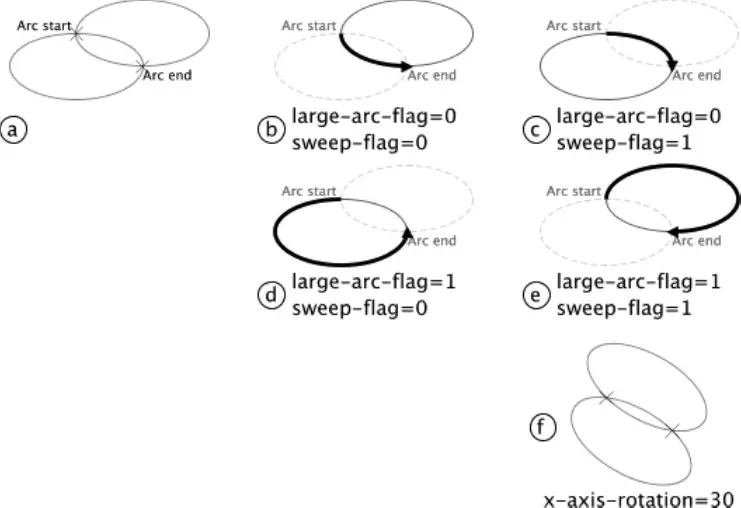

给出圆弧上的两个点，并且给出椭圆的 x 半径和 y 半径，可以确定出两个椭圆。如下图 a；
此时，两点之间存在 4 个圆弧，两个大弧（角度大于或等于 180 度）两个小弧（角度小于 180 度），通过指定大小弧可以确定出两条圆弧。
由两个大弧和两个小弧的绘制方向不同，可以确定出一条圆弧。

不过，上面的描述中默认椭圆的 x 轴和 y 轴都是坐标轴平行的，如果有旋转角，我们还需要知道这个旋转角度才能唯一确定出一条圆弧。

圆弧命令以字母 A （绝对坐标的缩写）或者 a （相对坐标的缩写）开始，后面紧跟以下 7 个参数。

点所在椭圆的 x 半径和 y 半径。
椭圆的 x 轴旋转角度 x-axis-rotation 。
large-arc-flag ，如果需要圆弧的角度小于 180 度，其为 0；如果需要圆弧的角度大于或等于 180 度，则为 1。
sweep-flag ，如果需要弧以逆时针绘制则为 0，以顺时针绘制则为 1。
终点的 x 坐标和 y 坐标（起点由最后一个绘制的点或者最后一个 moveto 命令确定）。

命令形式：

A rx ry x-axis-rotation large-arc-flag sweep-flag x y
a rx ry x-axis-rotation large-arc-flag sweep-flag dx dy

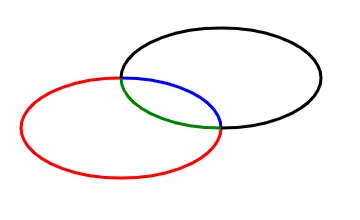

试着画一下这四个圆弧：

<svg width="400" height="300">
    <path d="M 125,75 A100,50 0 1,0 225,125" fill="none" stroke="red" stroke-width="3"/>
    <path d="M 125,75 A100,50 0 0,1 225,125" fill="none" stroke="blue"  stroke-width="3"/>
<path d="M 125,75 A100,50 0 1,1 225,125" fill="none" stroke="black" stroke-width="3"/>
    <path d="M 125,75 A100,50 0 0,0 225,125" fill="none" stroke="green"  stroke-width="3"/>
</svg>

贝塞尔曲线

二次贝塞尔曲线

最简单的贝塞尔曲线是二次曲线。不看数学原理的话，简单理解：我们能通过三个点（起点、终点和控制点）确定一条曲线。

在 SVG 中，通过在 <path> d 属性中使用 Q 或者 q 命令指定一个二次曲线。绘制曲线起点在 (30, 75)，终点在 (300, 120)，控制点在 (240, 30)，代码如下：

<svg width="400" height="300">
  <path d="M30 75 Q240 30, 300 120" fill="none" stroke="red" stroke-width="3"/>
</svg>

二次曲线命令后面可以跟多组坐标，下一组坐标会以上一组坐标的终点为起点绘制曲线。不过这种方法得到的曲线不是平滑曲线，日常中很多场景是希望得到一个平滑曲线。对于这种需求，SVG 提供了流畅的二次曲线命令命令（用 T 或 t 表示）。 T 命令会自动计算控制点的位置，方法是“使新的控制点与上一条命令中的控制点相对于当前点中心对称”(PS 的钢笔工具很容易模拟这个过程)。因为控制点是自动计算得到的，所以 T 命令只要一组坐标值。

<svg width="200" height="200">
  <path d="M30 100 Q 80 30, 100 100 T 200 80"  fill="none" stroke="red" stroke-width="3"/>
</svg>

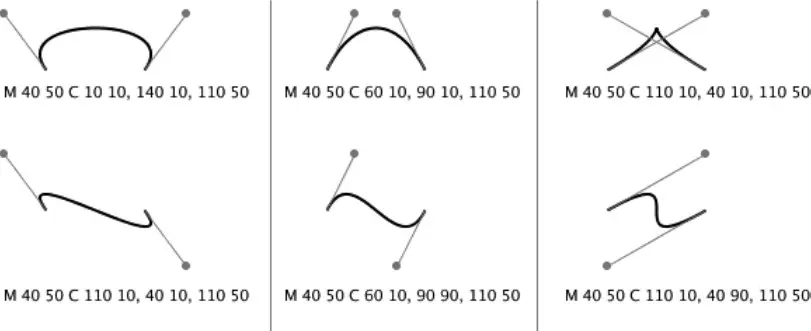

三次贝塞尔曲线

二次曲线和三次曲线之间的区别是三次曲线有两个控制点。这里不讨论其几何原理（原理也不太复杂），三次曲线能呈现更复杂的形状。

三次曲线：

使用命令 C 或 c
同二次曲线一样，命令后面可以有多组坐标
同二次曲线一样，也可以平滑连接多个曲线，使用 S（或 s）命令

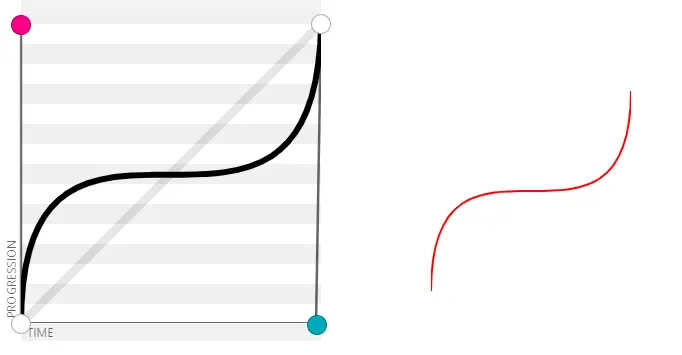

在 CSS 中的 cubic-bezier 就是用来确定一个三次贝塞尔曲线（Cubic Bézier curves）的。不过 CSS 中确定了起始点(0,0)和终点(1,1)，所以 cubic-bezier 只需两个控制点就可以确定一条三次曲线。

接下来模拟一条 CSS 中的三次曲线 cubic-bezier(0,1, 1,0)：

<svg width="200" height="200" viewbox="0 0 100 100">
  <path d="M0 100 C 0,0  100,100 100,0"  fill="none" stroke="red"/>
</svg>

文字

text 元素

在一个 SVG 文档中，<text> 元素内部可以放任何的文字。如：

<text>balabala</text>

和 CSS 差不多，SVG 中的文本也有很多字体和文本有关的属性，甚至属性名都是完全相同的。如： font-family、font-style、font-weight、font-variant、font-stretch、font-size、font-size-adjust、kerning、letter-spacing、word-spacing 和 text-decoration。

文本位置

语法：

<text x="x" y="y">balabala</text>

其中：

x：将文本向右移动 x
y：将文本想下移动 y （指定文本基线位置）
x 和 y 值是可以带单位的
文本移动是相对 SVG 的左上角

另外 x 和 y 还可以接受一个数列：

<text x="x1 x2 x3 x4 x5 … xn" y="y1 y2 y3 y4 y5 … yn">balabala</text>

分别定义每个符号的位置：第一个符号(x1,y1)，第二个符号(x2,y2)...，没有指定的继续使用最后组坐标。

文本对齐

<text text-anchor="start|middle|end">balabala</text>

基于文本坐标位置的对齐方式。

文本偏移

<text dx="dx" dy="dy">balabala</text>

相对文本位置的偏移量。

dx 和 dy 也可以接受一个数列，表示对多个符号的偏移量。

文本旋转

<text rotate="r">balabala</text>

表示对每个字符进行旋转 r 度，其中 r，没有单位，默认单位为 deg。

当然，也可以给 rotate 一个数列，给多个符号指定不同的旋转角度。

注意：如果想对整个文本元素进行旋转，需使用上面提到的转换坐标系的方式transform="rotate(r)"。

纵向文本

writing-mode：tb （tb：top to bottom），从上到下。实现文本的纵向排列。
glyph-orientation-vertical 属性来设置文本（不是整个文本元素）旋转角度。

tspan 元素

用来标记大块文本的子部分，它必须是一个 <text> 元素的或别的 <tspan> 元素的子元素。

使用场景和 HTML 中的 span 标签很相似，可以用来在一段文本中单独处理一小段文本内容，比如加粗，倾斜和上下标等。

textPath 元素

利用 xlint:href 属性把字符对齐到路径，让字体可以顺着路径排列。这是个很骚的操作，必须得有例子：

<svg width="800" height="800">
    <path id="path" d="M 50 110 A 40 30 0 1 0 230 110 M 250 110" fill="none" stroke="none" />
    <text>
        <textPath xlink:href="#path" font-size="22">
            风 吹 水 面 层 层 浪 ~
        </textPath>
    </text>
</svg>

样式

填充和边框

上面的例子上已经在多次使用了，即是 fill 和 stroke：

fill，设置内部颜色
stroke，设置线条颜色

色值和 CCS 中相同，可以使用颜色名，也可以使用 rgb，rgba 和 16 进制色值等。

stroke 相关的一些内容需要额外讲一下：

stroke-width：描边的宽度。以路径为中心，向两边扩散绘制。
stroke-linecap：控制边框起点和终点的形状
stroke-linejoin：控制两条描边线段之间的连接方式
stroke-dasharray：将虚线类型应用在描边上

SVG 提供了四种样式书写的方式：

内联样式
内部样式表
外部样式表
表现属性

内联样式

<circle cx="20" cy="20" r="10"
    style="stroke: black; stroke-width: 1.5; fill: blue;
    fill-opacity: 0.6"/>

内部样式表

内部样式表可以写一些常用的样式，也是使用 <style> 标签，不过与 HTML 有些不同：

<style> 需要定义在 <defs> 内；
样式表要写在 <!CDATA[ ]]> 中。

<defs>
    <style type="text/css"><![CDATA[
        circle {
            fill: #ffc;
            stroke: blue;
            stroke-width: 2;
            stroke-dasharray: 5 3;
        }
    ]]></style>
</defs>

外部样式表

同 HTML 一样，SVG 也可以使用外部 CSS 样式表。

<?xml-stylesheet href="ext_style.css" type="text/css"?>

表现属性

上面的例子中已经多次使用了表现属性来指定样式，类似：

<circle cx="10" cy="10" r="5"
fill="red" stroke="black" stroke-width="2"/>

表现属性位于优先级列表的最底部，任何来自内联样式，内部样式表或者外部样式表的样式声明都会覆盖表现属性。

注：指定样式的首选是 style 属性或者样式表。

分组和引用

除了表示图形的一些元素外，SVG 中还有一波表示文档结构的元素。

g 元素

<g> 元素会将其所有子元素作为一个组合，通常组合还会有一个唯一的 id 作为名称。每个组合还可以拥有自己的 <title> 和 <desc> 来供基于文本的 XML 应用程序识别，或者为视障用户提供更好的可访问性。

use 元素

<use> 元素用于重用（再次显示）分组或独立图形。

<svg viewBox="0 0 1024 1024" width="400" height="100" preserveAspectRatio="xMinYMin meet">
    <g id="shape">
        <path d="M567.1 512l318.5-319.3c5-5 1.5-13.7-5.6-13.7h-90.5c-2.1 0-4.2 0.8-5.6 2.3l-273.3 274-90.2-90.5c12.5-22.1 19.7-47.6 19.7-74.8 0-83.9-68.1-152-152-152s-152 68.1-152 152 68.1 152 152 152c27.7 0 53.6-7.4 75.9-20.3l90 90.3-90.1 90.3C341.6 589.4 315.7 582 288 582c-83.9 0-152 68.1-152 152s68.1 152 152 152 152-68.1 152-152c0-27.2-7.2-52.7-19.7-74.8l90.2-90.5 273.3 274c1.5 1.5 3.5 2.3 5.6 2.3H880c7.1 0 10.7-8.6 5.6-13.7L567.1 512zM288 370c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z m0 444c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z"></path>
    </g>

    <!-- 对上面的分组引用 三 次 -->
    <use xlink:href="#shape" x="1024" fill="#666" y="0" />
    <use xlink:href="#shape" x="2048" fill="#999" y="0" />
    <use xlink:href="#shape" x="3072" fill="#bbb" y="0" />
</svg>

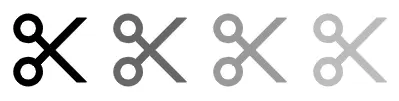

效果如下：

<use> 的引用是支持跨 svg 的，甚至是支持跨文件的。

defs 元素

<defs> 主要是用来定义（但不显示）想要复用的元素的。

<svg viewBox="0 0 1024 1024" width="400" height="100" preserveAspectRatio="xMinYMin meet">
    <defs>
        <g id="shape">
            <path d="M567.1 512l318.5-319.3c5-5 1.5-13.7-5.6-13.7h-90.5c-2.1 0-4.2 0.8-5.6 2.3l-273.3 274-90.2-90.5c12.5-22.1 19.7-47.6 19.7-74.8 0-83.9-68.1-152-152-152s-152 68.1-152 152 68.1 152 152 152c27.7 0 53.6-7.4 75.9-20.3l90 90.3-90.1 90.3C341.6 589.4 315.7 582 288 582c-83.9 0-152 68.1-152 152s68.1 152 152 152 152-68.1 152-152c0-27.2-7.2-52.7-19.7-74.8l90.2-90.5 273.3 274c1.5 1.5 3.5 2.3 5.6 2.3H880c7.1 0 10.7-8.6 5.6-13.7L567.1 512zM288 370c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z m0 444c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z"></path>
        </g>
    </defs>

    <!-- 引用 四 次 -->
    <use xlink:href="#shape" x="0" fill="#333" y="0" />
    <use xlink:href="#shape" x="1024" fill="#666" y="0" />
    <use xlink:href="#shape" x="2048" fill="#999" y="0" />
    <use xlink:href="#shape" x="3072" fill="#bbb" y="0" />
</svg>

symbol 元素

<symbol> 元素提供了另一种组合元素的方式。和 <g> 元素不同，<symbol> 元素永远不会显示。 <symbol> 可以创建自己的视窗，所以可以指定 viewBox 和 preserveAspectRatio 属性，通过给 <use> 元素添加 width 和 height 属性就可以让 <symbol> 适配视口大小。SVG Sprite 技术就是利用这个特点，将多个单独的图标放到一个个的 <symbol> 中。

<!DOCTYPE html>
<html>
    <body>
        <svg>
            <symbol
                id="shape"
                viewBox="0 0 1024 1024"
                preserveAspectRatio="xMinYMin meet"
            >
                <path
                    d="M567.1 512l318.5-319.3c5-5 1.5-13.7-5.6-13.7h-90.5c-2.1 0-4.2 0.8-5.6 2.3l-273.3 274-90.2-90.5c12.5-22.1 19.7-47.6 19.7-74.8 0-83.9-68.1-152-152-152s-152 68.1-152 152 68.1 152 152 152c27.7 0 53.6-7.4 75.9-20.3l90 90.3-90.1 90.3C341.6 589.4 315.7 582 288 582c-83.9 0-152 68.1-152 152s68.1 152 152 152 152-68.1 152-152c0-27.2-7.2-52.7-19.7-74.8l90.2-90.5 273.3 274c1.5 1.5 3.5 2.3 5.6 2.3H880c7.1 0 10.7-8.6 5.6-13.7L567.1 512zM288 370c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z m0 444c-44.1 0-80-35.9-80-80s35.9-80 80-80 80 35.9 80 80-35.9 80-80 80z"
                ></path>
            </symbol>
        </svg>

        <div style="font-size:40px;">
            石头
            <svg width="60" height="60" style="vertical-align:middle;">
                <use xlink:href="#shape" x="5" y="5" width="50" height="50" />
            </svg>
            布
        </div>
    </body>
</html>

疗效：

在浏览器使用 SVG

作为图像

将图像包含在 <img> 元素内。

<img src="./scissor.svg" />

或者 CSS 中：

<div style="height:200px; width:200px;background:url(./scissor.svg)"></div>

仅仅作为图像引入：

svg 不能与主页面通信；
主页面的样式对 SVG 无效；
主页面脚本无法感知和修改 SVG 的结构；
大多数 Web 浏览器都不会加载 SVG 自己引用的文件，包括其他图像文件、外部脚本，甚至是 Web 字体文件。

在<img>元素内包含 SVG 时，注意宽高的计算方式：

HTML <img> 元素定义了一个空间，表示浏览器应该将图像绘制到这个空间中。要使用的图像文件指定在 src（source）属性内。

图像的高度和宽度可以使用属性或者 CSS 属性（优先考虑）设置。

如果不指定 <img> 元素的尺寸，就会使用图像文件固有的尺寸。如果只指定高度（宽度），宽度（高度）就会按比例缩放，以使高宽比（宽高比）与图像文件固有的尺寸匹配。

复习完了 <img> 元素的知识，接下来讨论一下 SVG 的尺寸问题：

对于栅格图像来说，它固有的尺寸就是它的像素尺寸。对于 SVG 来说，则更为复杂。如果文件中的根元素 <svg> 带有明确的 height 和 width 属性，则它们会被用作文件的固有尺寸。如果只指定 height 或者 width 而不是两个都指定，并且 <svg> 带有 viewBox 属性，那么将用 viewBox 计算宽高比，图像也会被缩放以匹配指定的尺寸。如果 <svg> 带有 viewBox 属性而没有尺寸，则 viewBox 的 height 和 width 将被视为像素长度。

如果 <img>元素和 <svg> 根元素都没有任何有关图像尺寸的信息，浏览器应该为嵌入内容应用默认 HTML 尺寸，通常是 150 像素高、300 像素宽，但是最好不要依赖默认尺寸。

在 CSS 作为图像使用 SVG 时，宽高的计算方式与此相同。

将 SVG 作为应用程序

哇~~ 这个狠了，啥叫将 SVG 作为应用程序？？就是怼到 <object> 或 <embed> 里。

<object data="cat.svg" type="image/svg+xml"
    title="Cat Object" alt="Stick Figure of a Cat">
    <!-- 文本或者栅格图像用作备用选项 -->
    <p>No SVG support! Here's a substitute:</p>
    <img src="cat.png" title="Cat Fallback"
    alt="A raster rendering of a Stick Figure of a Cat"/>
</object>

与图像不同的是，嵌入的 SVG 可以包含外部文件，同时脚本可以在该对象和父页面之间进行通信。

HTML5 中内联 SVG

在上文的 symbol 元素部分，我们已经见过这种用法了。

默认情况下，定位 SVG 时采用内联显示模式（这意味着它和前后的文本会被插入到同一行），并且其尺寸会基于 <svg> 元素的 height 和 width 属性决定。可使用 CSS 的 height 和 width CSS 属性改变尺寸，使用 display、margin、padding 和许多其他 CSS 定位属性改变其定位。主文档指定的样式会被 SVG 继承。

最后

洋洋洒洒写了一大坨，感觉写的也不咋滴。

SVG 基础

前言

基础

视口

viewport

viewbox

preserveAspectRatio

坐标系

坐标系统变换

translate 位移

scale 缩放

skew 斜切

rotate 旋转

变换序列

形状

矩形

圆形

椭圆

线

折线

多边形

路径

直线命令

曲线命令

椭圆弧

贝塞尔曲线

二次贝塞尔曲线

三次贝塞尔曲线

文字

text 元素

文本位置

文本对齐

文本偏移

文本旋转

纵向文本

tspan 元素

textPath 元素

样式

填充和边框

内联样式

内部样式表

外部样式表

表现属性

分组和引用

g 元素

use 元素

defs 元素

symbol 元素

在浏览器使用 SVG

作为图像

将 SVG 作为应用程序

HTML5 中内联 SVG

最后
