保存ECharts图片

祝传磊
5,286 阅读2分钟
本文介绍了怎么将ECharts的Icon与非ECharts的Icon放在一起显示

原文地址: 保存ECharts图片

ECharts最终是返回一个canvas标签，其配置项是已经设定好的，而且部分配置是不支持传入自定义的元素的，所以想要画出丰富的图片，就需要舍弃某些配置，手动封装组件。下面介绍一下保存ECharts图片的两种方案。

看一下 ECharts 默认保存样式

ECharts 的配置 toolbox.feature.saveAsImage 显示出保存图片的Icon，如下图是ECharts的默认样式。

默认配置如下:

option = {
  title: {
      text: "折线图",
  },
  legend: {
      data: ["邮件营销", "联盟广告"],
  },
  grid: {
      left: "3%",
      right: "4%",
      bottom: "3%",
  },
  toolbox: {
      feature: {
          saveAsImage: {}, // show 默认为 true
      },
  },
  xAxis,
  yAxis: {
      type: "value",
  },
  series,
};

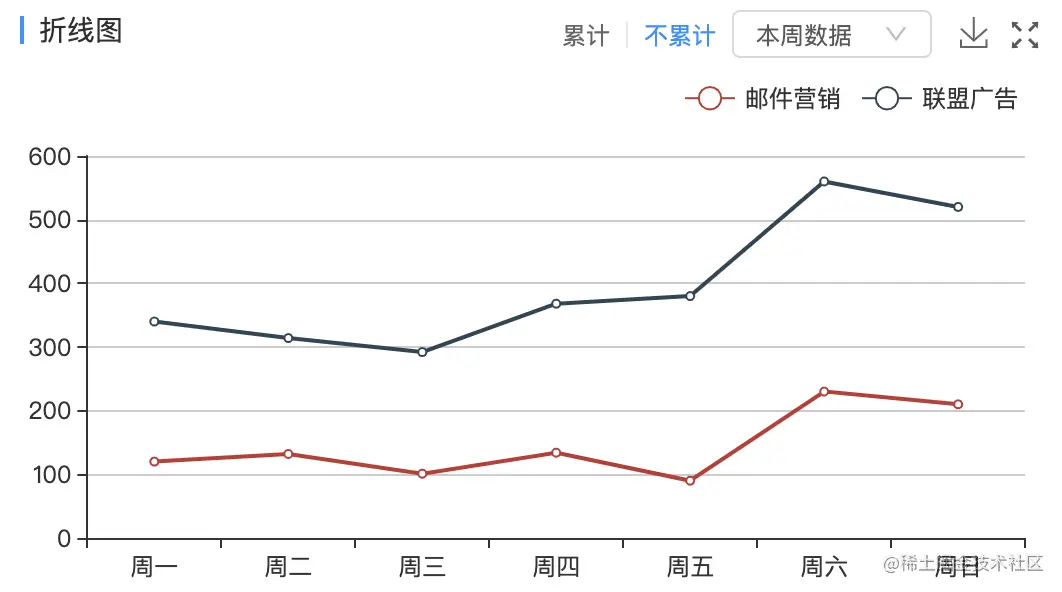

如果需求很简单，通过配置实现即可。但当需求中的标题样式较复杂或者还有其他其他操作需要和保存Icon并列时，就要放弃ECharts的默认样式，自己封装。如下图:

ECharts标题的配置不能实现标题左侧的蓝色色条，以及右上角的交互都不是ECharts支持的，需要自己实现。下面是我先后用到的两种方案:

自定义 ECharts 样式

标题、按钮、选择框、放大功能不做说明，主要说明保存图片的实现方式.

a标签实现保存图片

  1. 可拆分为上下两部分，互不影响。

2. ECharts提供了getDataURL的API，获取绘制图像的地址。

let href = myChart.getDataURL({
    backgroundColor: '#FFF'
})

<header>
    ...
    <a href={href}><Icon /></a>
    ...
</header>
<div className="chart"></div>       // 此时的ECharts配置不需要特殊处理

注: 执行getDataURL之前，ECharts的option必须设置好，否则图片出现空白

使用ECharts的配置实现保存图片

  1. 标题的元素设置绝对定位，并在放大Icon前留空间给保存Icon
  2. canvas占据整个空间，图例和grid组件容器定位修改
option = {
  legend: {
      data: ["邮件营销", "联盟广告"],
      top: 40,          // 图例下移 留空间给标题
      right: 20,
  },
  grid: {
      top: 80,          // 留空间给标题
      left: "3%",
      right: "4%",
      bottom: "3%",
  },
  toolbox: {
      feature: {
          saveAsImage: {},
      },
      right: 33,        // 右侧有放大Icon
  },
  xAxis,
  yAxis: {
      type: "value",
  },
  series,
}

<header style={{position: absolute, ...}}> ... </header>
<div className="chart"></div>       // 此时的ECharts定位要特殊处理

注: 此方案保存的图片里是没有标题的

总结

两种方案各有利弊:

实现方式利弊
使用a标签保存的图片属性较全保存时可能会出现空白现象，必须在ECharts的option设置完成后才能执行getDataURL
使用saveAsImage配置保存时不会出现空白现象保存的图片里没有标题
