【Android】TabLayout 自定义指示器 Indicator 样式在布局里加入 TabLayout，默认是下划

注：使用新的属性需要设置implementation 'com.android.support:design:28.0.0'

在布局里加入 TabLayout，默认是下划线的样式，可以使用 tabIndicatorGravity 属性设置为：bottom（默认值，可以不用设置，指示器显示在底部）、 top（指示器显示在顶部）、center（指示器显示在中间）、stretch（指示器高度拉伸铺满 item）。

<android.support.design.widget.TabLayout
    android:id="@+id/tl"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    app:tabIndicatorColor="@color/colorPrimary"
    app:tabIndicatorFullWidth="true"
    <!-- 设置 Indicator 高度 -->
    app:tabIndicatorHeight="2dp"
    app:tabMode="scrollable" />

1. "app:tabIndicatorFullWidth" 属性

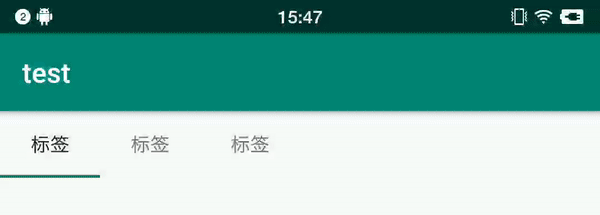

注意 app:tabIndicatorFullWidth="true" 属性，设为 true，是 Indicator 充满 item 的宽度：

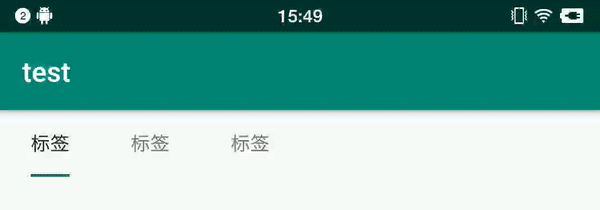

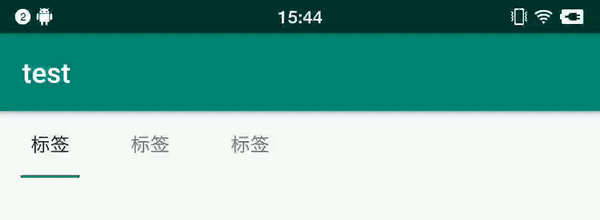

设为 false 是 Indicator 保持和 item 的内容宽度一致：

2. 给 Indicator 设置边距

网上的做法一般是通过反射来设置 Indicator 的宽度，可以参见博客：关于Android改变TabLayout 下划线(Indicator)宽度实践总结

不过我觉得可以使用 layer-list 来实现。在 drawable 文件夹下新建一个 indicator.xml 文件：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        <!-- 设置左边距 -->
        android:left="15dp"
        <!-- 设置右边距 -->
        android:right="15dp">
        <!-- 注：这里需要一个空的 <shape /> 标签，否则会报错 -->
        <shape />
    </item>
</layer-list>

需要注意的是在 shape 里设置颜色是无效的，需要在布局文件里设置 Indicator 颜色。

在 TabLayout 布局里添加 Indicator 的样式：

<android.support.design.widget.TabLayout
        android:id="@+id/tl"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        <!-- 设置 Indicator 高度 -->
        app:tabIndicatorHeight="2dp"
        <!-- 设置 Indicator 颜色 -->
        app:tabIndicatorColor="@color/colorPrimary"
        <!-- 设置 Indicator 的样式 -->
        app:tabIndicator="@drawable/indicator"
        app:tabMode="scrollable" />

3. 给 Indicator 设置圆角

如果不需要边距，只需要圆角，可以配合 app:tabIndicatorFullWidth 属性，使用 shape 设置 app:tabIndicator 来实现圆角即可，无需使用 layer-list，代码就不用贴了吧~

这里为了使效果看得明显一点，把 Indicator 的高度设置为 5dp。给 Indicator 添加了 5dp 的圆角：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:left="15dp"
        android:right="15dp">
        <shape>
            <corners android:radius="5dp" />
        </shape>
    </item>
</layer-list>

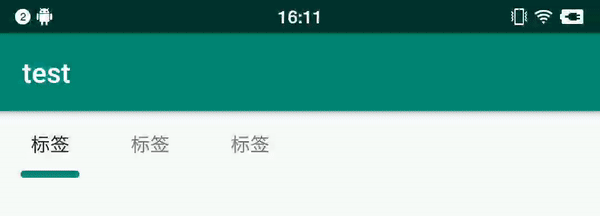

4. 给 Indicator 设置宽高

4.1 在 `<shape>` 的 `<size>` 标签里设置宽高（API 23 以上）：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- 若不设置 gravity，则 Indicator 宽度会填满整个 item -->
    <item android:gravity="center_horizontal">
        <shape>
            <corners android:radius="5dp" />
            <size
                android:width="20dp"
                android:height="5dp" />
        </shape>
    </item>
</layer-list>

4.2 在 `layer-list` 里给 `<item>` 标签设置宽高（API 23 以上）：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:width="20dp"
        android:height="5dp"
        <!-- 若不设置 gravity 则默认是居左显示，需要设置为水平居中显示 -->
        android:gravity="center_horizontal">
        <shape>
            <corners android:radius="5dp" />
        </shape>
    </item>
</layer-list>

5. tabIndicator 属性源码分析

TabLayout 的 tabIndicator 属性里设置的 layer-list 不支持设置颜色。我们查看一下 TabLayout 的源码，搜索 TabLayout_tabIndicator：

this.setSelectedTabIndicator(MaterialResources.getDrawable(context, a, styleable.TabLayout_tabIndicator));

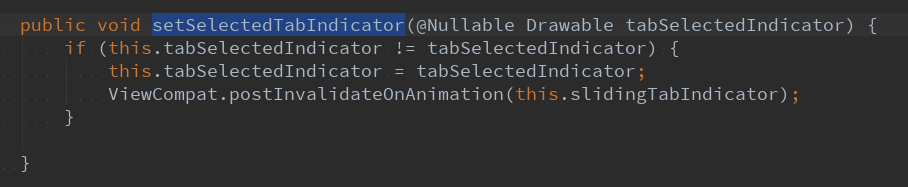

setSelectedTabIndicator() 方法：

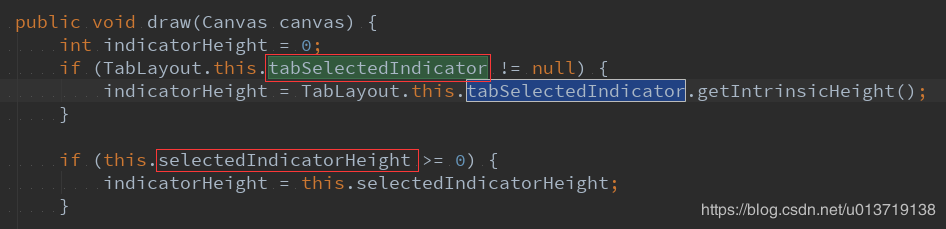

搜索一下使用 tabSelectedIndicator 的地方，在 SlidingTabIndicator 类里的 draw() 方法里：第 1 处 tabSelectedIndicator

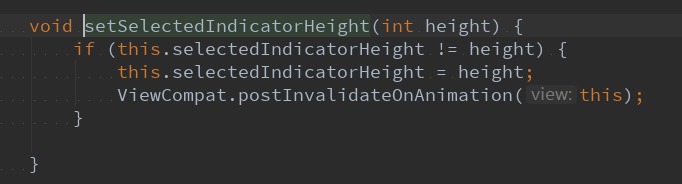

再看一下 selectedIndicatorHeight 是什么：

selectedIndicatorHeight 是在布局里给 TabLayout 设置的 tabIndicatorHeight 属性。

可见如果我们在布局里给 TabLayout 设置了 tabIndicatorHeight 属性，则 Indicator 高度优先取 tabIndicatorHeight 设置的高度；否则才会取咱们自定义的 drawable 里的高度。

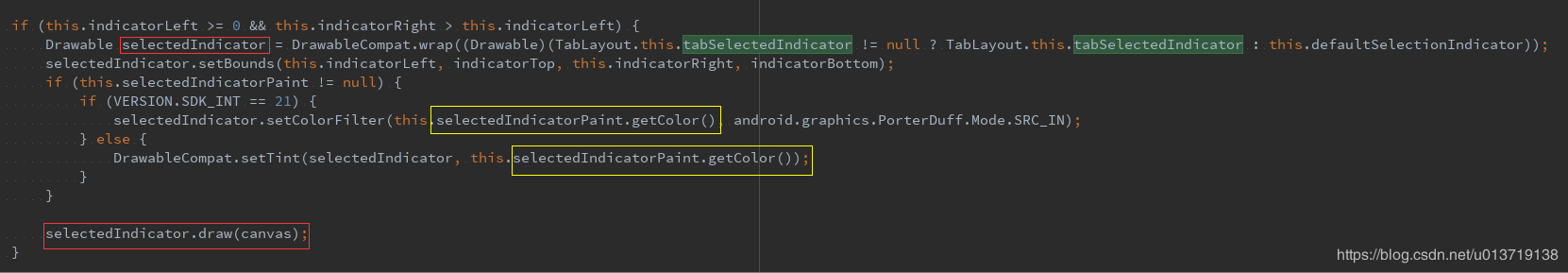

继续，第 2 处 tabSelectedIndicator

黄色方框里可以发现，为什么之前在 drawable 里设置的颜色无效了，因为使用的是 TabLayout_tabIndicatorColor 属性里设置的颜色，所以 <stroke> 也无效，只保留了整体的形状样式。

6. 自定义复杂的 Indicator 样式

如果需要复杂一点的样式，比如 <stroke> 。先写一个 tab 被选中时的样式 indicator.xml：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        <!-- 设置边距 -->
        android:bottom="8dp"
        android:left="8dp"
        android:right="8dp"
        android:top="8dp">
        <shape>
            <!-- 设置圆角 -->
            <corners android:radius="5dp" />
            <!-- 设置边框 -->
            <stroke
                android:width="1dp"
                android:color="@color/colorAccent" />
        </shape>
    </item>
</layer-list>

还需要一个 selector.xml：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/indicator" android:state_selected="true" />
</selector>

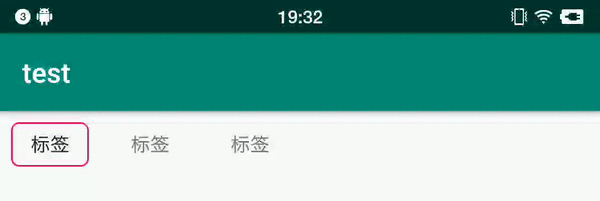

接下来，我们要设置的是 tabBackground，也就是 tab 标签的背景，而不再是tabIndicator，所以要把 Indicator 的高度设为 0 ，不使用 tab 原生的 Indicator。

这里还要注意一下 tabRippleColor 属性，是设置点击 tab 标签时的波纹颜色，不设置的时候，默认是灰色的，文章前面的截图里有显示效果。如果想去掉这个效果，设置颜色为透明即可。

<android.support.design.widget.TabLayout
        android:id="@+id/tl"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        <!-- 使用我们自定义的点击样式 -->
        app:tabBackground="@drawable/selector"
        <!-- tabIndicator 高度设为 0 -->
        app:tabIndicatorHeight="0dp"
        app:tabMode="scrollable"
        <!-- 设置点击时的波纹颜色为透明 -->
        app:tabRippleColor="@android:color/transparent" />

想实现更复杂的效果，可以使用 MagicIndicator

附上一个效果图，感觉还是很酷炫的：
