《统计学习方法》第 2 章 感知机 可视化

·  阅读 273


原理

假设输入空间(特征空间)是 \mathrm{x} \subseteq \mathrm{R}^{n},输出空间是y=\{+1,-1\}

模型

f(x)=\operatorname{sign}(w \cdot x+b)

称为 感知机

  • \mathrm{w}\mathrm{b} 为感知机模型参数
  • \mathrm{w} \subseteq \mathrm{R}^{n}叫作权重/权值(weight)或权值向量(weight vector)
  • \mathrm{b} \in \mathrm{R} 叫作偏置(bias)
  • \mathbf{w} \cdot \mathbf{x} 表示 \mathbf{w}\mathbf{x} 的内积
  • sign 是符号函数
\operatorname{sign}(x)=\left\{\begin{array}{ll}{+1,} & {x \geqslant 0} \\ {-1,} & {x<0}\end{array}\right.

策略

假设训练数据集是线性可分的 感知机学习的目标是求得一个能够将训练集正实例点和负实例点完全正确分开的分离超平面。为了找出这样的超平面,即确定感知机模型参数\mathrm{w}\mathrm{b} ,需要确定一个学习策略,即定义(经验)损失函数并将损失函数极小化。

损失函数的一个自然选择是误分类点的总数。 但是,这样的损失函数不是参数w,b的连续可导函数,不易优化。 损失函数的另一个选择是误分类点到超平面S的总距离,这是感知机所采用的。

所有误分类点到超平面S的总距离为

-\frac{1}{\|w\|} \sum_{x_{i} \in M} y_{i}\left(w \cdot x_{i}+b\right)

不考虑\frac{1}{\|w\|},就得到感知机学习的损失函数。

算法

原始形式

输入:训练数据集 \mathrm{T}=\left\{\left(\mathrm{x}_{1}, \mathrm{y}_{1}\right),\left(\mathrm{x}_{2}, \mathrm{y}_{2}\right), \ldots,\left(\mathrm{x}_{\mathrm{N}}, \mathrm{y}_{\mathrm{N}}\right)\right\},其中 \mathrm{x}_{\mathrm{i}} \in \mathrm{x}=\mathrm{R}_{\mathrm{n}}, \quad \mathrm{y}_{\mathrm{i}} \in \mathcal{Y}=\{-1,+1\},  \quad  \mathrm{i}=1,2\ldots, \mathbf{N};学习率\eta(0<\eta \leq 1)

输出:\mathrm{w}, \mathrm{b};感知机模型 f(x)=\operatorname{sign}(w \cdot x+b)

  1. 选取初值 \mathbf{w}_{0}, \mathbf{b}_{0}
  2. 在训练集中选取数据 \left(\mathrm{x}_{\mathrm{i}}, \mathrm{y}_{\mathrm{i}}\right)
  3. 如果 \mathrm{y}_{\mathrm{i}}\left(\mathrm{y} \cdot \mathrm{x}_{\mathrm{i}}+\mathrm{b}\right) \leq 0
\begin{array}{l}{w \leftarrow w+\eta y_{i} x_{i}} \\ {b \leftarrow b+\eta y_{i}}\end{array}
  1. 转至 2,直至训练集中没有误分类点。
    # 原始
    def _fit(self):
        n_samples, n_features = self.X.shape
        # 选取初值 w0,b0
        self.w = np.zeros(n_features, dtype=np.float64)
        self.b = 0.0

        is_finished = False
        # 一直循环
        while not is_finished:
            count = 0  # 记录误分类点的数目
            for i in range(n_samples):
                # 如果 yi(w·xi+b)≤0
                if self.y[i] * self.sign(self.w, self.X[i], self.b) <= 0:
                    self.w += self.l_rate * np.dot(self.y[i], self.X[i])
                    self.b += self.l_rate * self.y[i]
                    self._wbs.append((i, self.w, self.b))
                    count += 1

                # 直至训练集中没有误分类点
                if count == 0:
                    is_finished = True
复制代码

这种学习算法直观上有如下解释:

当一个实例点被误分类,即位于分离超平面的错误一侧时,则调整w,b的值,使分离超平面向该误分类点的一侧移动,以减少该误分类点与超平面间的距离,直至超平面越过该误分类点使其被正确分类。

算法是感知机学习的基本算法,对应于后面的对偶形式,称为原始形式。

感知机学习算法简单且易于实现。

感知机学习算法的对偶形式

  1. a \leftarrow 0, \quad b \leftarrow 0
  2. 在训练集中选取数据 \left(x_{i}, y_{i}\right)
  3. 如果 y_{i}\left(\sum_{j=1}^{N} \alpha_{j} y_{j} x_{j} \cdot x_{i}+b\right) \leqslant 0
\begin{array}{l}{\alpha_{i} \leftarrow \alpha_{i}+\eta} \\ {b \leftarrow b+\eta y_{i}}\end{array}
  1. 转至 2 直到没有误分类数据。
    # 对偶形式
    def _fit_dual(self):
        """
        对偶形式中训练实例仅以内积的形式出现
        先求出 Gram 矩阵,能大大减少计算量
        """
        n_samples, n_features = self.X.shape
        self._alpha = np.zeros(n_samples, dtype=np.float64)
        self.w = np.zeros(n_features, dtype=np.float64)
        self.b = 0.0

        self._cal_gram_matrix()

        i = 0
        while i < n_samples:
            if self._dual_judge(i) <= 0:
                self._alpha[i] += self.l_rate
                self.b += self.l_rate * self.y[i]
                i = 0
            else:
                i += 1

        for i in range(n_samples):
            self.w += self._alpha[i] * self.X[i] * self.y[i]
复制代码

对偶形式中训练实例仅以内积的形式出现。为了方便,可以预先将训练集中实例间的内积计算出来并以矩阵的形式存储,这个矩阵就是所谓的Gram矩阵(Gram matrix)。

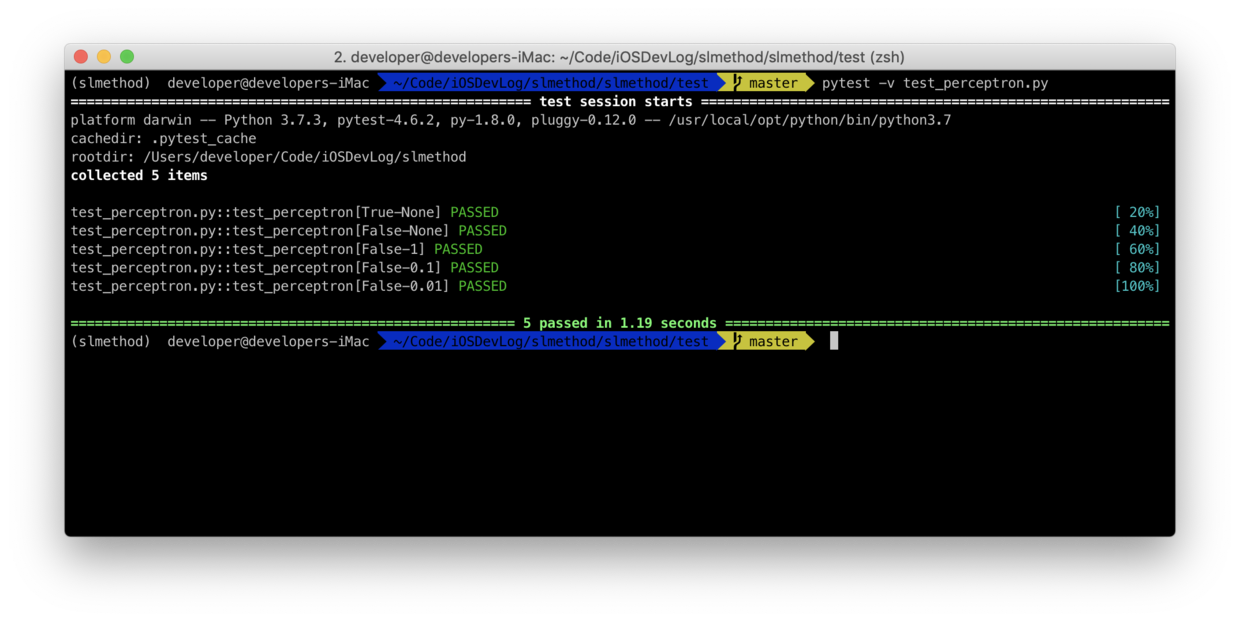

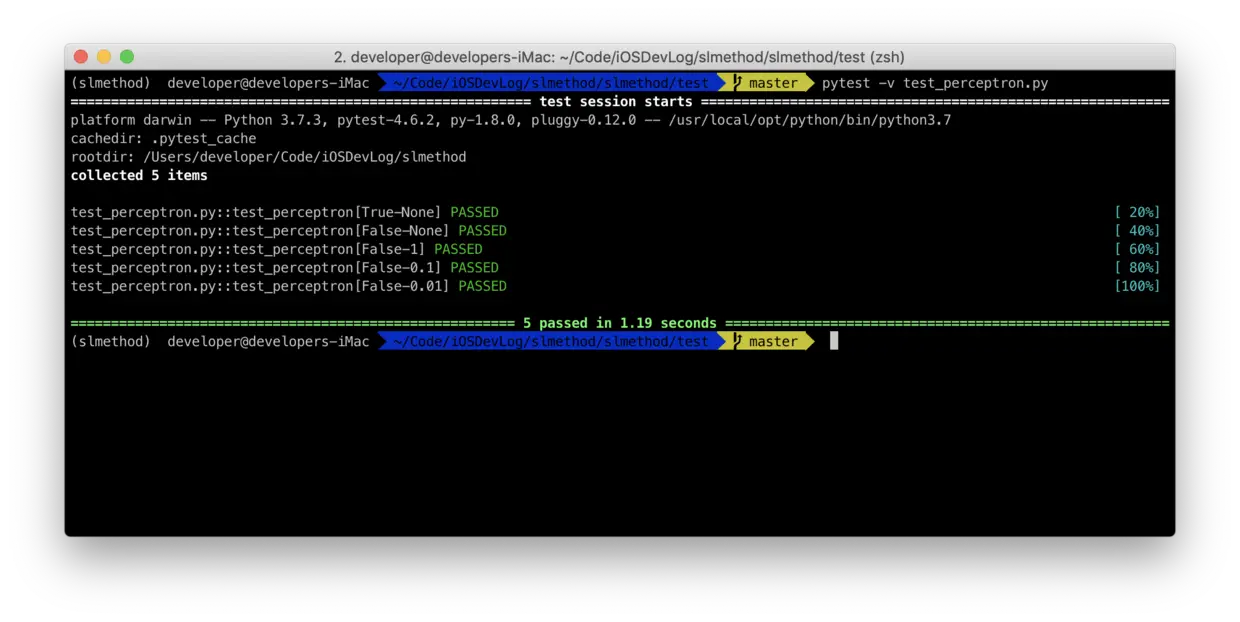

测试

pytest fixture 中的 pytest.mark.parametrize 装饰器可以实现用例参数化。 这里直接传进 5 组参数。

import pytest
from slmethod.perceptron import Perceptron
import numpy as np


#
@pytest.mark.parametrize("dual, l_rate", [(True, None), (False, None),
                                          (False, 1), (False, 0.1),
                                          (False, 0.01)])
def test_perceptron(dual, l_rate):
    train_X = np.array([ ... ])
    train_y = np.array([ ... ])

    clf = Perceptron(dual=dual, l_rate=l_rate)
    clf.fit(train_X, train_y)
    test_X = np.array([[10, 3], [-29, 5]])
    test_y = np.array([1, -1])
    predict_y = clf.predict(test_X)
    assert np.array_equal(test_y, predict_y)
复制代码


具体代码可查看 GitHub: github.com/iOSDevLog/s…

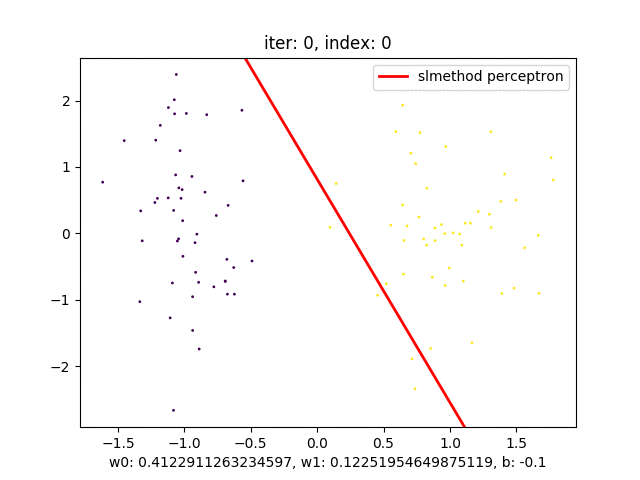

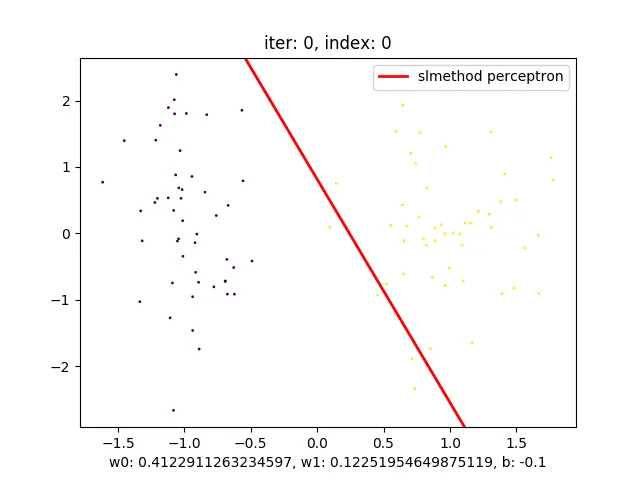

动画

matplotlib.org/api/animati…

只展示 2D 数据

    def show2d(self, name=None):
        if (self.X.shape[1] != 2):
            raise ValueError("X must have 2d array.")
复制代码

取 X 最小值与最大值用于画直线

        minX = np.min(self.X[:, 0])
        maxX = np.max(self.X[:, 0])
        x_points = np.array([minX, maxX])
复制代码

导入相关库

from matplotlib import pyplot as plt
from matplotlib import animation
import numpy as np
复制代码

静态图

        fig, ax = plt.subplots()
        ax.scatter(self.X[:, 0], self.X[:, 1], c=self.y, s=1, marker="o")
        line, = ax.plot(x_points,
                        np.zeros(len(x_points)),
                        "r-",
                        linewidth=2,
                        label="slmethod perceptron")
复制代码

更新动画

接着,构造自定义动画函数 update,用来更新每一帧上各个 x 对应的 y 坐标值,参数表示第 i 帧:

        def update(iter):
            (index, w, b) = self._wbs[iter]
            # title
            title = "iter: {}, index: {}".format(iter, index)
            plt.title(title)
            # show w and b
            wb = "w0: {}, w1: {}, b: {}".format(w[0], w[1], b)
            ax.set_xlabel(wb)
            # update y
            y_points = -(w[0] * x_points + b) / w[1]
            line.set_ydata(y_points)

            return line, ax
复制代码

初始化

然后,构造开始帧函数 init

        def init():
            line.set_ydata(np.zeros(len(x_points)))
            return line,
复制代码

生成动画

接下来,我们调用FuncAnimation函数生成动画。

参数说明:

  • fig 进行动画绘制的 figure
  • func 自定义动画函数,即传入刚定义的函数 update
  • frames 动画长度,一次循环包含的帧数
  • init_func 自定义开始帧,即传入刚定义的函数 init
  • interval 更新频率 ms
        anim = FuncAnimation(fig,
                             update,
                             init_func=init,
                             frames=len(self._wbs),
                             interval=200)
复制代码

显示动画

            plt.show()
复制代码

保存 gif

            anim.save(name, writer="imagemagick")
复制代码

保存和显示不能同时,不知道为什么?

具体代码请查看:github.com/iOSDevLog/s…

使用

pip 安装

pip install slmethod
复制代码

使用方法和 sklearn 非常相似,以下步骤可省略部分。

  1. 获取数据
  2. 数据预处理
  3. 划分测试集与训练集
  4. 估计器拟合
  5. 可视化
  6. 预测测试集
import numpy as np
from sklearn.datasets import make_blobs
from slmethod.perceptron import Perceptron

X, y = make_blobs(n_samples=500,
                  n_features=2,
                  centers=2,
                  cluster_std=0.2,
                  random_state=59)

y = np.where(y == 1, 1, -1)

# 原始感知机
origin_cls = Perceptron(dual=False)
origin_cls.fit(X, y)
origin_cls.show_anim()

# 对偶形式
dual_cls = Perceptron(dual=True)
dual_cls.fit(X, y)
dual_cls.show2d()
复制代码

代码:github.com/iOSDevLog/s…
