充电开始

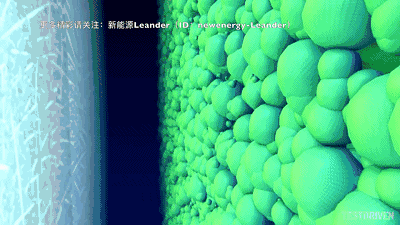

充电前锂离子嵌在正极材料的层状结构中↓

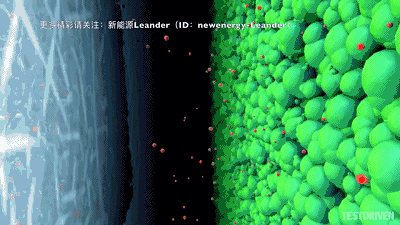

开始充电后，正极材料失去电子，锂离子从正极材料中脱嵌而出↓

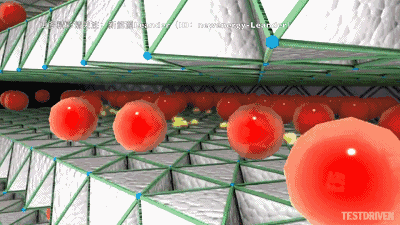

锂离子通过电解液和隔膜，到达负极石墨材料↓

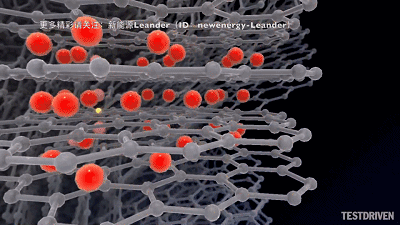

锂离子嵌入石墨层中，同时电子通过外电路到达负极，形成相对稳定的嵌锂石墨↓
继续充电中，正极材料持续失去电子，锂离子也持续脱嵌，直至充电完成↓

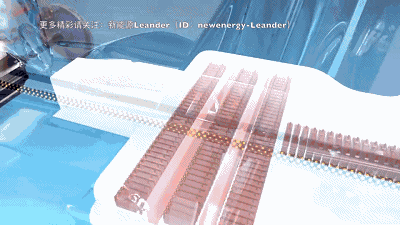

电动汽车行驶过程中，锂离子电池开始放电
电子从负极材料离开，通过外电路流向正极，失去电子的锂离子也从石墨层间脱嵌而出↓
从负极脱嵌后的锂离子再次通过电解液及隔膜回到正极材料，结合通过外部电路到达正极的电子，形成比较稳定的嵌锂正极材料↓
