Netty底层主要组件之间的联系1. 回顾Ractor模型的Multiple Reactors Version 2. N

前前后后利用工作之余的闲暇时间阅读Netty源码有一个月了，现在Netty各组件之间的联系，已经有了一个初步的认识。但文章还停留在笔记的整理阶段，只能当成个人笔记看。此文为Netty系列的第一篇，主要描述一个客户端请求在Netty中流转的整个生命周期，它经过了哪些组件之间相互配合。后面的文章会对每一个组件进行源码分析，以及此文没有体现出来的组件它们的作用。如ChannelFuture、ByteBuf等。在阅读之前，推荐先阅读下之前的一篇文章(浅谈NIO中的Reactor设计模式应用)。

1. 回顾Ractor模型的Multiple Reactors Version

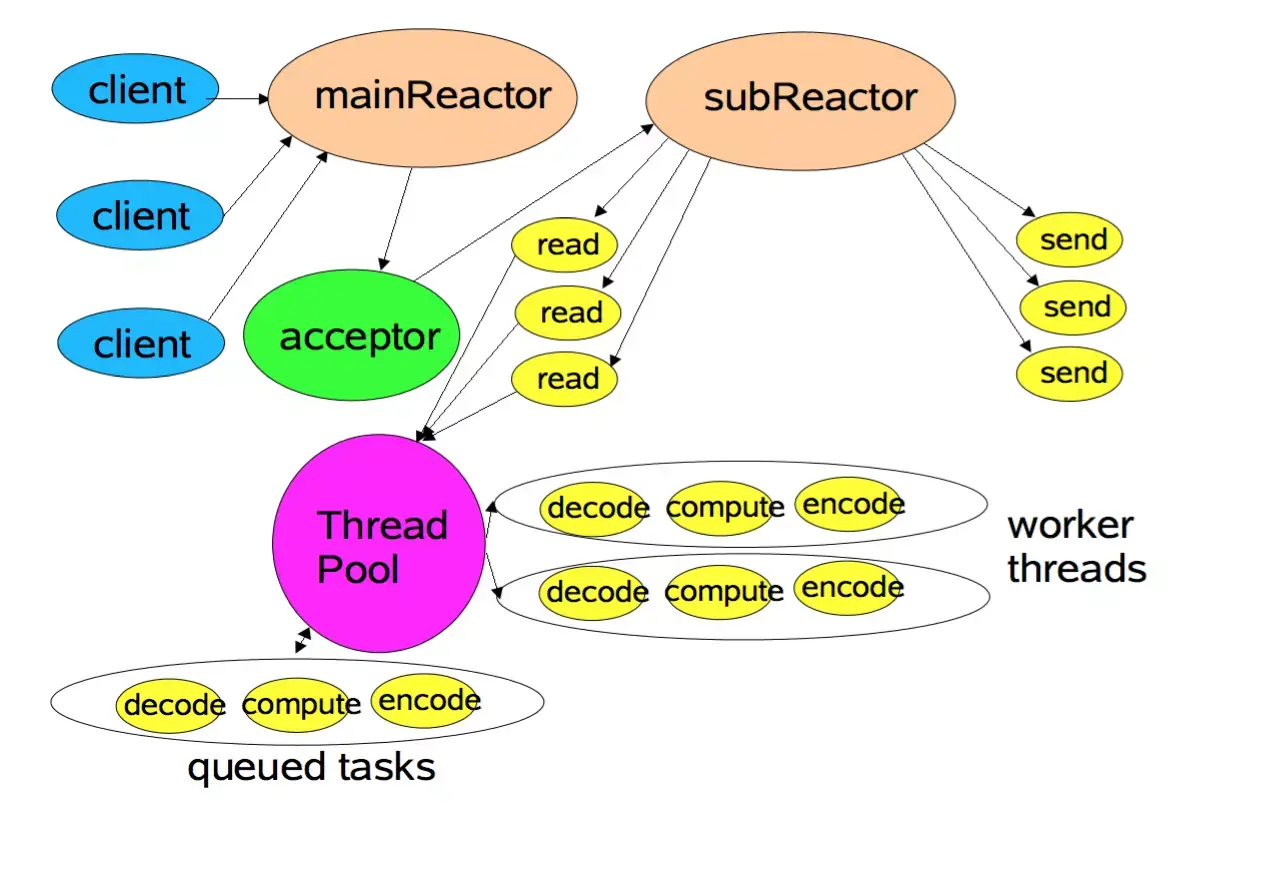

Ractor模型的Multiple Reactors Version是浅谈NIO中的Reactor设计模式应用中的3.3，DougLea在Scalable IO in Java画的模型图如下所示：

mainReactor的acceptor只负责接收客户端的连接事件，subReactor只负责网络读写I/O事件，其实subReactor可以有多个，这样减轻每个subReactor负载。对于耗时compute业务代码，可以交给线程池处理，处理后注册写事件返回给客户端。acceptor和subReactor都轮询自己的selector.select()，处理着自己"感兴趣"的事件。其实Netty底层模型应用便是这种，只不过各组件的名字和作用都有些差异。

/**
 * 举个例子：现在我想一个accptor和多个subReactor。
 **/
// 一个Acceptor
EventLoopGroup parentEventLoopGroup = new NioEventLoopGroup(1);
// 当前CPU核数*2的subReactor个数，对于现在超线程CPU那就再*n
EventLoopGroup childEventLoopGroup = new NioEventLoopGroup();

2. Netty中的各组件联系

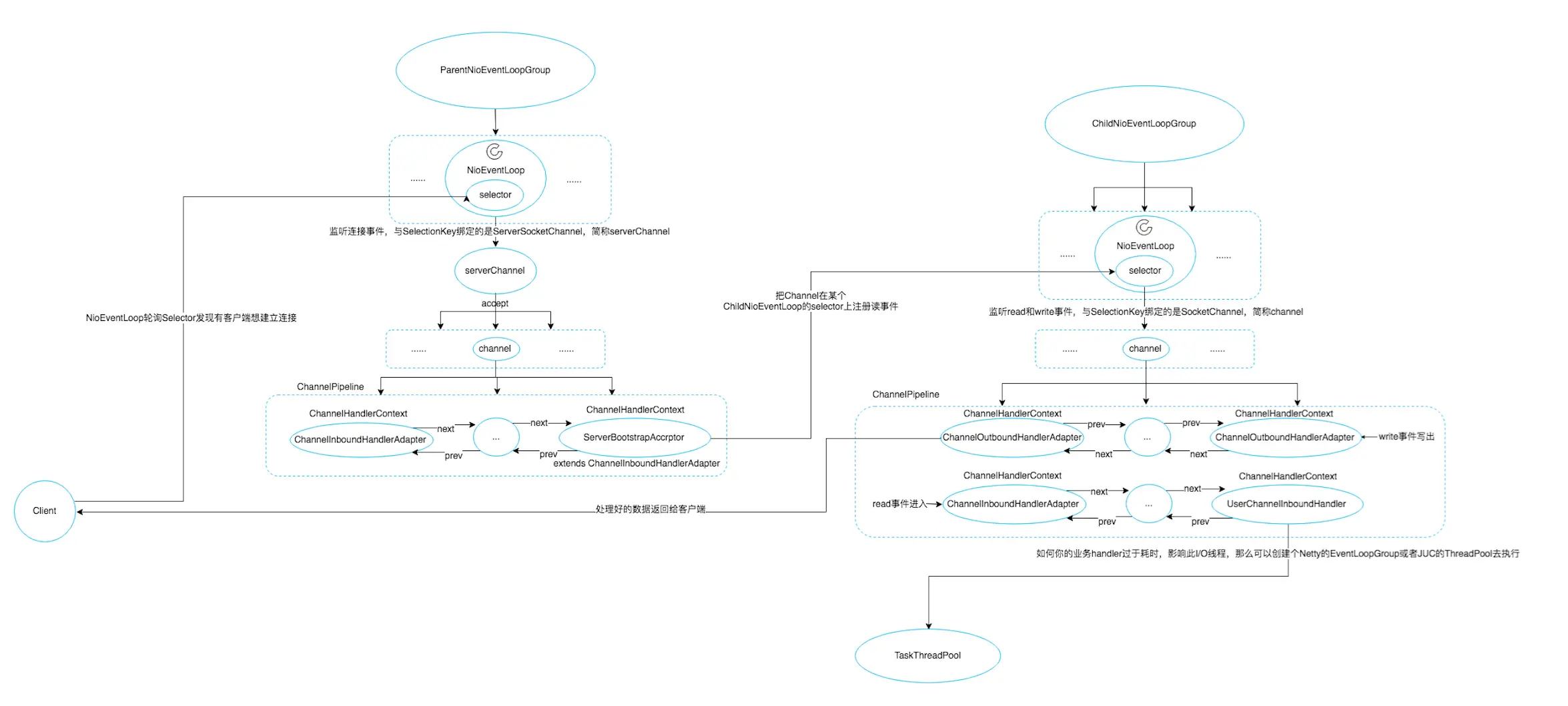

2.1 请求在各组件间的流转图

2.2 图中Netty的各组件的作用

对于selector、channel等组件的作用可以在浅谈NIO中的Reactor设计模式应用，本文只介绍Netty相关的组件用途，以下内容根据图自顶向下

NioEventLoopGroup：直译这个类名就是nio的事件轮询组，其实轮询的就是Selector.select()。文档中的解释是"it is used for NIO Selector based Channel."。对于接收客户端的连接事件与selectionKey绑定的是ServerSocketChannel；对于读写网络I/O事件与selectionKey绑定的便是SocketChannel。
NioEventLoop：通过名称就可以看出来，它便是事件轮询组中的一个轮询，也就是一个subReactor或者acceptor（通常做法在创建接收连接的轮询组时都是创建一个）。

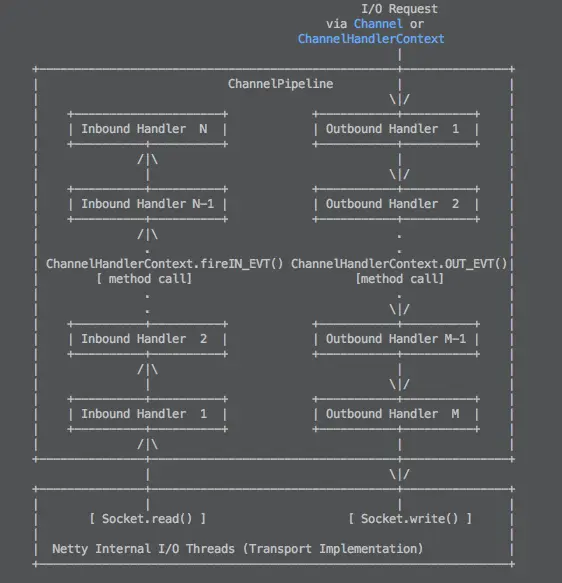

ChannelPipeline：文档中的解释是"it handles or intercepts inbound events and outbound operations of a implements an advanced form of the Intercepting Filter pattern"，翻译过来就是它处理或者是拦截入栈事件和出栈的一些操作，实现了一种更加高级的拦截过滤器模式。过滤器模式是入出走同一个过滤器，而对于ChannelPipeline入栈处理和出栈处理分离开了，ChannelPipeline 底层维护着一个ChannelHandlerContext双向链表。ChannelPipeline的处理流程如下：
从Channel里读出来的数据，需要经过与Channel绑定的ChannelPipeline中的InboundHandler处理，再注册写事件。写出的时候需要经ChannelPipeline中的OutboundHandler处理在写回给客户端。
ChannelHandlerContext：ChannelPipeline中是ChannelHandlerContext双向链表，它起到一个承上启下的作用，意思是能够向上获取到ChannelPipeline和Channel，又能向下获取到ChannelHandler。
ChannelInboundHandlerAdapter/ChannelOutboundHandlerAdapter：入栈出栈的处理器对象，它应用适配器设计模式，后续文章中我们在从细节分析。
ServerBootStrapAcceptor：Netty中acceptor对象，用于将EventLoop中Selector接收到的Channel（这里面其实与selectionKey绑定的是serverChannel然后再通过serverChannel.accept()得到的），将Channel注册给ChildEventLoop（这块Netty是通过round-robin去获取EventLoop）中个其中一个Selector上。
