前言

最近拜读了何凯明大神的深度残差网络，一方面惊讶于其对网络深度的拓展，一方面又被Andreas等人的挑战思路所震惊，残差网络并不是扩展深度，而是增强了网络多样性。果然，科学探索的路上权威不可迷信，真理总是被不断发掘。现梳理下残差网络的思路、工作原理的讨论、残差Block的变化。

Residual Network

16年的时候，深度残差网络横空出世，将神经网络的深度由百层拓展到了千层量级，并且获得了N多竞赛奖项，一时风头无两。那么问题来了，它是怎么将深度搞得这么深的？背后又是什么原理？为什么会有效呢？

What is ResNet

假设，层间需要学习的隐藏映射为H(x)，残差映射表示为F(x)=H(x)−x，将原本需要学习的映射H(x)变为残差函数F(x)+x。这里的残差定义： 输出 - 输入 = 残差。

残差单元示意图：

图中右侧skip-connect为identity mapping（output≡inputoutput≡input）。上图只是一种残差单元类型，后面会补充其他的类型。由这些类似的block组成的网络，就是残差网络。

Residual idea inspired by What ?

残差网络的思想是受到什么启发才得来的呢？这是我很好奇的地方。

已知，一个浅层网络，可以通过

叠加恒等映射

的方式

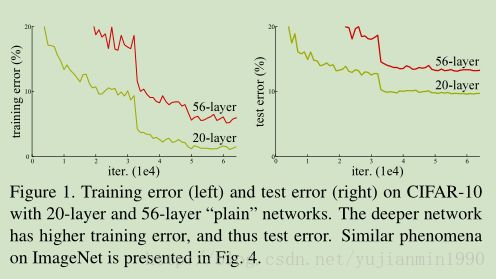

得到深层网络，并且其效果不会比原浅层网络弱才对。但是，加大网络的深度，训练&测试误差却随之增加，说明是没有训练好模型，而并不是overfitting带来的问题。该现象如下图。

猜测，是不是网络对恒等映射更难以学习，如果每层并行加上恒等映射，会不会更好呢？于是残差的思路就有了，在单/多层间并行加个恒等映射。

why it work ?

对于残差网络为什么在深层下有明显效果提升，有两种解释，一个是原作者的数据流解释，一个是挑战者的集成思路解释。后者对残差网络的性质做了更深入的研究，刷新了大家对残差网络的认识。

1、Data Dirtectly Flow

这个解释，认为数据在残差网络中有两套流转路径，一个是skip-connect(恒等映射)所表示的直传路径；一个是残差部分所表示的非线性路径。

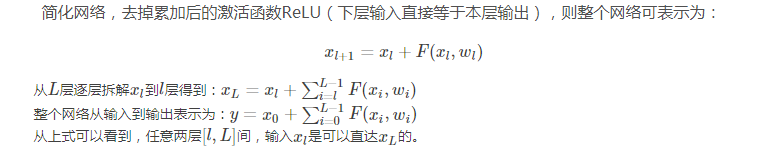

1）残差网络的数据流形式

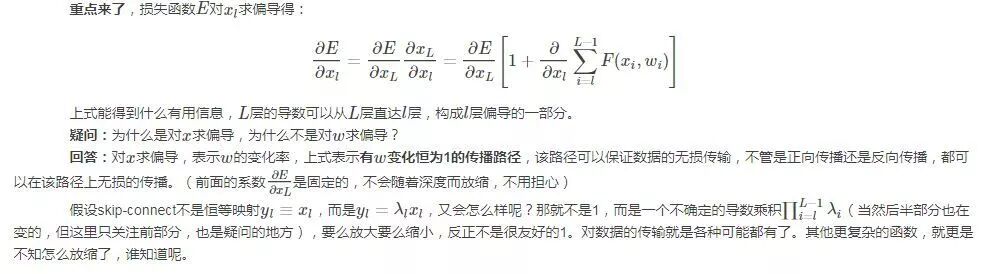

2）数据流的损失情况

2、Ensemble By Construction

上面的解释，说不清楚的是非1的那部分权重变化率，如何影响整个网络的。

很快Andreas对ResNet的深度进行质疑，声明ResNet并没有解决深度问题，而是将相关浅层网络集成的网络，其网络深度并没有增加，而是增加了网络的多样性（multiplicity），并给出证明，同时说明了残差网络的工作原理，对其真正起作用的网络部分进行了分析。牛人一个，真汉子。

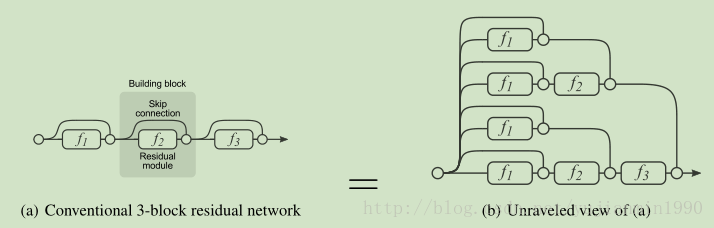

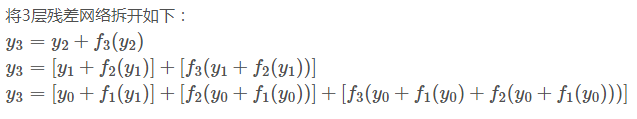

1）残差网络结构拆解，是输入多路并行的集成结构

2）损伤研究，测试时具有集成表现

删掉残差网络的某些部分，对网络在测试集上的表现无明显影响，这是集成结构的特点。

如何删除某个残差模块？将其残差部分屏蔽掉，只留其skip-connect，相当于这个block变为恒等映射，这个skip所在的block也就不起作用了。

整个残差网络从输入==>输出的路径数量为

，路径长度（path-length）表示

该路径上的残差模块个数。指数基数2，是由于每个节点都有两条路可走。

每删除dd个残差模块，则路径数据降低为

，少量删除无明显影响，

但是随着删除残差模块越来越多，测试误差也随着变大。

3）残差网络中，到底什么在起作用？梯度消失到底有没有被解决掉？

这里是论文最精彩的部分，前面都只是开胃的说明。以54层残差网络为例。

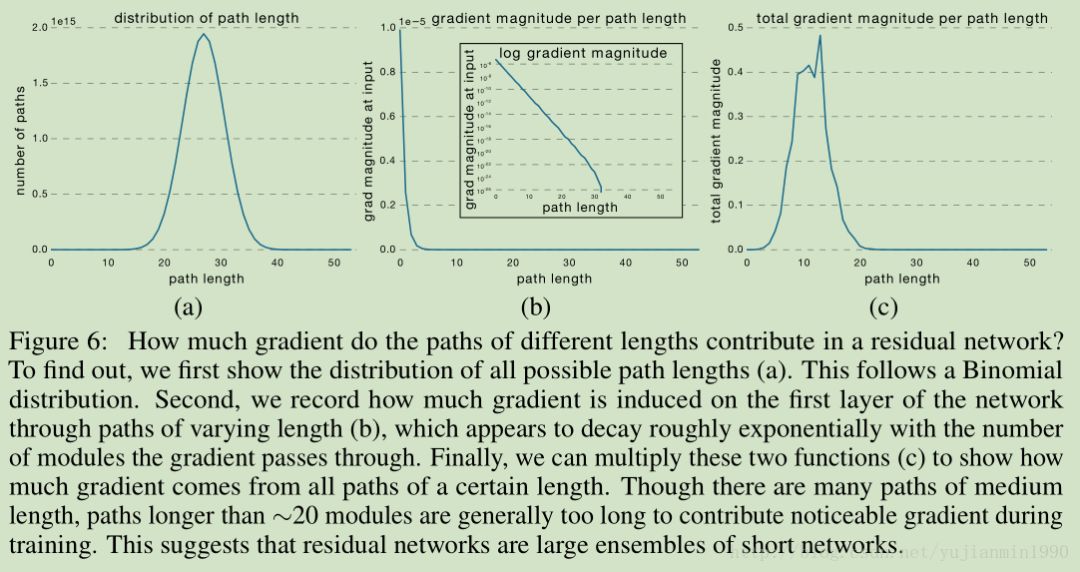

path-length的分布，是Binomial-distribution，怎么样，能想到吧。

发现： 95%的路径，其上残差模块个数在19~35之间。

在串行网络中，梯度是受到串行链路的长度影响的。残差网络中的梯度到底有没有消失呢？

Andreas设计了一种方法，能描述残差网络的梯度与path-length的关系。一方面，可以将梯度表示出来，一方面与path-length结合到一起，简直帅到没朋友。

方法如下：

1. feed data forward propagate.

2. during back-propagate,

随机选择k个Residual Block，构成一条path-length=k的路径；
对这条路径，只在残差部分传播误差；
对其余的L-k个Block构成的路径，则只在skip-connect中传播。

3. 计算反馈到input的梯度。

4. 多次输入数据，多次采样，求每个k值下的梯度平均值。

发现： path-length为[5,17]的路径集，只占总路径的0.45%，却贡献了绝大部分梯度。

疑问：随机采样k个Residual Block，不会影响残差网络所描述的网络路径结构吧？

回答：不影响，因为每个Residual Block都有skip-connect，相当于每个Residual Block都可以任意相邻。

残差网络中，真正起作用的是effective path，那些短些精悍的路径，Residual Block不多，27（Bin-dis的均值）左，相对浅的网络。

为更有力的说明（最后致命一击），作者又加了个试验，每次训练的时候，随机挑23个Residual Block训练，结果证明，只训练理论上的effective path，整个网络的效果不比整体训练若，还更好（5.96% vs 6.1% 尴尬脸）。

至此，残差网络被解释地更透彻：

残差网络并不是真正的深度网络，而是浅层网络的集成网络（ensemble by construction）。
没有解决掉梯度消失问题，长路径上仍然存在梯度消失现象。
真正起作用的，是相对浅层的网络。

Variant of Residual module

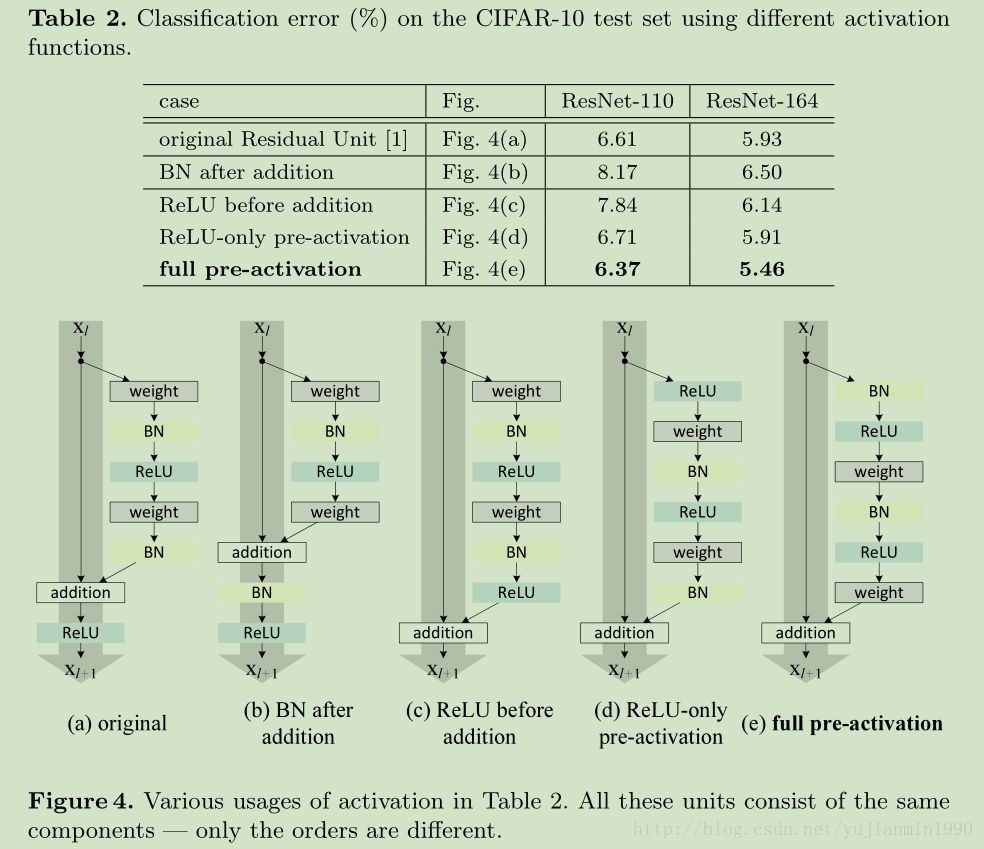

对残差单元的结构设计，会影响性能么~答案，是的。下面看下几个网络结构。激活函数ReLU，虽然在正值部分无影响，但是人为约束了负值。将其从post-activation变形到pre-activation怎么样？答案，OK。虽然这种变形不对称，但是对性能有提升。见附图。

思考与小结

一，集成的形态

1）跟dropout相比，dropout更近似于在单条路径上，通过训练来达到网络结构集成的效果（ensemble by training）。

2）而残差网络，则是在网络结构本身，就是集成的结构（ensemble by construction）。

3）随机森林，是在结构本身是集成的，并且训练输入对特征随机采样，也在某种程度上达成训练的ensembel。

4）随机深度，这个方法稍后再补充。

二，网络路径的表达

1）残差网络中，每个节点有均等机会的两条路可走。 2）HighwayNet中，在每个节点的两条路上，有个门函数控制。 3）如果多个其他选择，是不是可以多路径，某些路径具有决定性判别权重。人对初始新生事物的认知，是基于单个样本的，并无批量样本可供学习。

三，残差网络的理解

1）残差网络不是真正意义上的深层网络，而是浅层网络的集成。 2）网络深度问题仍然是未来的开放研究课题。

Reference

Deep Reisdual Learning for Image Recognition
Identity Mappings in Deep Residual Networks
Residual Networks are Exponential Ensembles of Relatively Shallow Networks
