图解SDWebImage

SDWebImage 时序图：

整理了一下 SDWebImage 的时序图：

从时序图可以看到，SDWebImage 的核心逻辑，其实也特别简单:

1、入口是调用 UIImageView 的 sd_setImageWithURL，这个方法是 UIImageView 的 Category (WebCache) 提供；

2、然后调用到 UIView 的 Category 里，原因是不止给 UIImageView 提供扩展，还有 UIButton 等；

3、再调用到 SDWebImageManager 这个单例里，manager 再调用 SDImageCache 单例去内存查找缓存，没有找到再去磁盘查找缓存；

4、如果都没有，manager 调用 SDWebImageDownloader 这个单例，创建一个 SDWebImageDownloaderOperation 这个 NSOperation 的子类，去开启下载任务；

SDWebImageDownloader 里用一个 dict 缓存了所有开启的下载 Operation，避免重复创建下载动作；
并持有 NSOperationQueue 用于启动 operation

5、如果 operation 下载成功，会将数据通过 block 回调给 SDWebImageDownloader，再传给 SDWebImageManager，manager 会先讲数据返回给 UIImageView 界面；然后，调用 SDImageCache 去缓存数据到内存和磁盘;

时序图的 markdown 源码如下:

sequenceDiagram

    participant UIImageView
    participant UIImageView(WebCache)
    participant UIView(WebCache)
    participant SDWebImageManager
    participant SDImageCache
    participant SDWebImageDownloader
    participant SDWebImageDownloaderOperation

    UIImageView->>UIImageView(WebCache): sd_setImageWithURL()
        activate UIImageView(WebCache)
    UIImageView(WebCache)->>UIView(WebCache): sd_internalSetImageWithURL()
    UIView(WebCache)->>SDWebImageManager:loadImageWithURL()


    alt hit memery cache
        SDWebImageManager->>SDImageCache:queryCacheOperationForKey()
        SDImageCache-->>SDWebImageManager:memory image
    else hit disk cache
        SDWebImageManager->>SDImageCache:imageFromMemoryCacheForKey()
        SDImageCache-->>SDWebImageManager:diskImageForKey()
    end


    opt no cache
        SDWebImageManager->>SDWebImageDownloader:downloadImageWithURL()

    SDWebImageDownloader->>SDWebImageDownloaderOperation:initWithRequest()
    SDWebImageDownloaderOperation-->>SDWebImageDownloader:            SDWebImageDownloaderCompletedBlock()

    SDWebImageDownloader-->>SDWebImageManager:SDWebImageDownloaderCompletedBlock()
    SDWebImageManager->>SDImageCache:storeImage()
   end


    SDWebImageManager-->>UIView(WebCache):image
    UIView(WebCache)-->>UIImageView(WebCache):sd_setImage()
    UIImageView(WebCache)-->>UIImageView:setImage()

        deactivate UIImageView(WebCache)

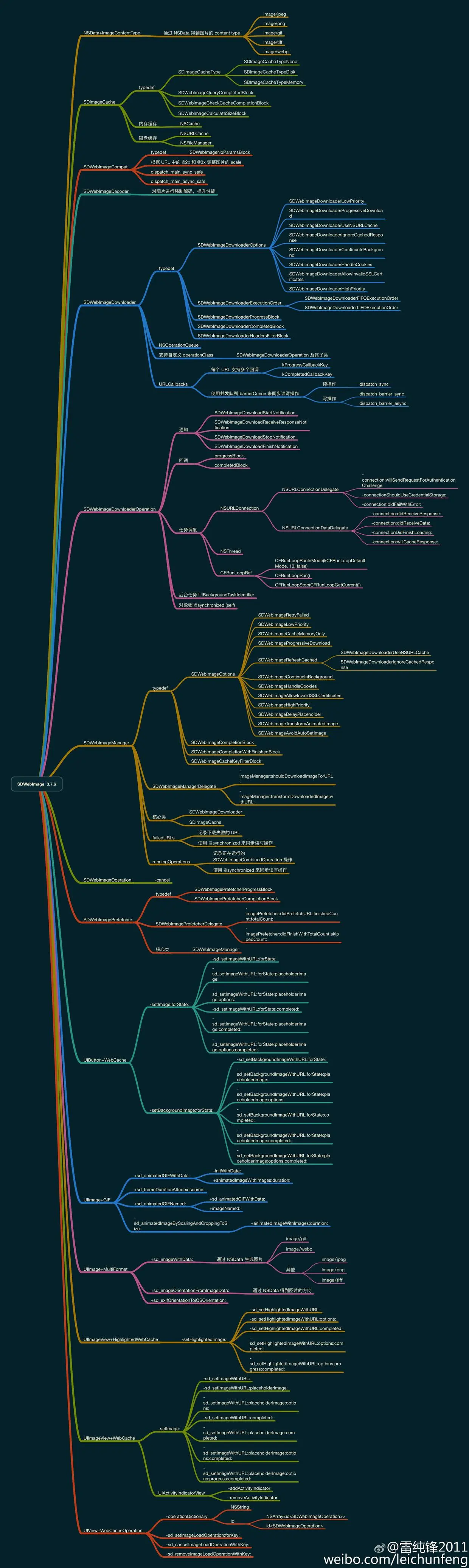

SDWebImage 源码思维导图

这个思维导图来自 @雷纯锋的一篇源码解析，整理得非常细致，推荐：

源码解析

SDWebImage 源码分析的文章网上已经很多了，iOS SDWebImage 源码分析及架构设计探索这篇里的几幅配图都很不错，推荐。
