一. 开篇
在最开始接触 Android 开发的时候便学习了 LinearLayout 布局控件，它可以在垂直/水平方向依次展开 childView，再配合 weight 属性使用的话，可以高效、方便地完成许多 UI 界面的开发。其实 LinearLayout 还有一些其他用法，可能用的不多，可以参考这篇文章 你对LinearLayout到底有多少了解？（一）-属性篇（https://www.jianshu.com/p/650c3fd7e6ab）。
以前就知道，在 LinearLayout 布局时，如果不使用 weight 属性，LinearLayout 中每个 childView 只会测量一次，如果使用 weight 属性，每个 childView 会测量两次，分析了源码之后，发现这种说法也不是十分准确，childView 会不会被测量两次，除了依赖是否设置 android:layout_weight 属性，还需要依赖其他属性的。
二. 源码解析
在 LinearLayout 中有垂直/水平两个方向的布局，任一方向的布局思想都是相同的，所以我们只需要具体分析其中一个方向即可，另一个方向可以类比，在这里我们分析垂直方向的思想。
在 View 和 ViewGroup 中的布局有三大流程，分别是 onMeasure、onLayout 和 onDraw，在 LinearLayout 中 onLayout 和 onDraw 两个流程基本都是模板化的写法，而且 LinearLayout 布局简单，无论是垂直方向还是水平方向都是依次排列每个 childView 的，分析起来并不复杂，大家可以自行分析。但是 onMeasure 流程就比较复杂，分为两种情况：
-
不使用 layout_weight 属性，每个 childView 按照自身的情况计算本身的大小即可
-
使用 layout_weight 属性，需要根据 LinearLayout 的剩余空间和 layout_weight 的比例，计算每个 childView 的大小
Ok, let's fuck the source code！
2.1 非 weight 的情况

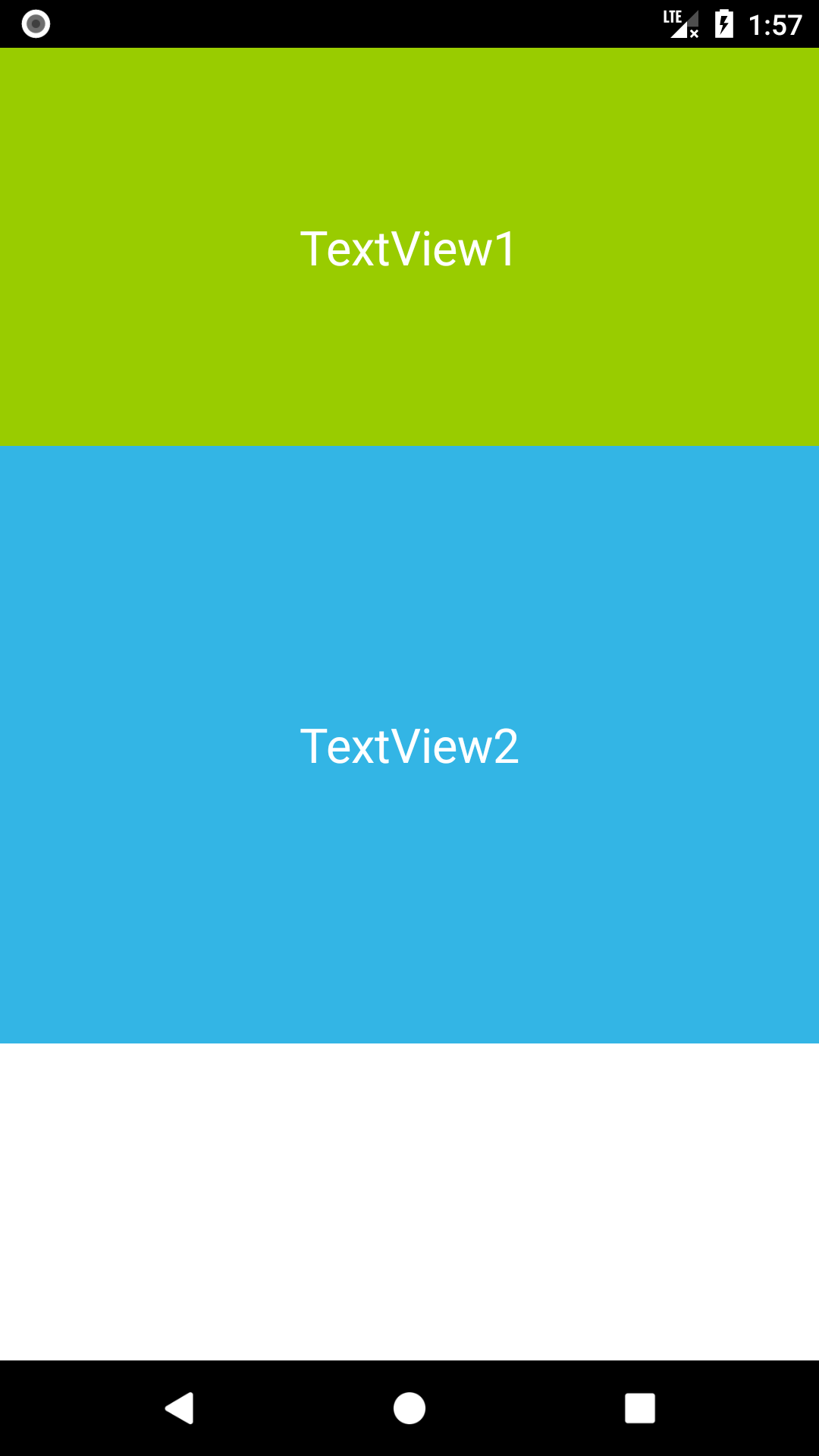

2.1.1 布局文件 & 效果
首先，我们来看一个简单的布局，xml 文件如下所示
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical"> <TextView android:layout_width="match_parent" android:layout_height="200dp" android:text="TextView1" android:gravity="center" android:textSize="24sp" android:textColor="@android:color/white" android:background="@android:color/holo_green_light"/> <TextView android:layout_width="match_parent" android:layout_height="300dp" android:text="TextView2" android:gravity="center" android:textSize="24sp" android:textColor="@android:color/white" android:background="@android:color/holo_blue_light"/></LinearLayout>其中，两个 TextView 都没有设置 layout_weight 属性，第一个 TextView 的 layout_height 属性是 200dp，第二个 TextView 的 layout_height 是 300dp，我想这样简单的布局只要稍微懂 Android 开发的人都知道是什么样的，它的效果如下图所示，但是说到它的源码执行，不知道又有多少人可以分析得清楚呢？
我们就以这个简单的示例，分析 LinearLayout 中的 onMeasure 流程
2.1.2 onMeasure() 执行流程
在测量阶段，也就是 onMeasure(int widthMeasureSpec, int heightMeasureSpec) 阶段，主要测量 LinearLayout 的整体大小，以及其中每个 childView 的大小：
@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { if (mOrientation == VERTICAL) { measureVertical(widthMeasureSpec, heightMeasureSpec); } else { measureHorizontal(widthMeasureSpec, heightMeasureSpec); }}onMeasure(int widthMeasureSpec, int heightMeasureSpec) 源码如上所示，通过 mOrientation 分别处理垂直和水平两个方向的测量，其中的 mOrientation 变量则是我们在 xml 布局文件中通过 android:orientation="vertical" 或者直接通过 setOrientation(@OrientationMode int orientation) 方法设置的 LinearLayout 文件方向变量
我们仅分析垂直方向的测量方法，也就是 measureVertical(int widthMeasureSpec, int heightMeasureSpec)（水平方向的测量方法 measureHorizontal(int widthMeasureSpec, int heightMeasureSpec) 是类似的原理，有兴趣的朋友可以自己分析）。measureVertical 方法还是很长的，不过整个过程可以分为三个阶段，为了分析的比较清楚，我们也分阶段循序渐进的分析
1. 声明变量
在 measureVertical 开始之前，需要初始化一些类变量 & 声明一些重要的局部变量，重要的变量我都有注释。其中，最重要的就是有三类：
a. mTotalLength：所有 childView 的高度和 + 本身的 padding，注意：它和 LinearLayout 本身的高度是不同的。
b. 三个宽度相关的变量
-
maxWidth：所有 childView 中宽度的最大值
-
alternativeMaxWidth：所有 layout_weight <= 0 的 childView 中宽度的最大值
-
weightedMaxWidth：所有 layout_weight >0 的 childView 中宽度的最大值
c. totalWeight：所有 childView 的 weight 之和
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 一些重要的变量 mTotalLength = 0; // 所有 childView 的高度和 + 本身的 padding，注意：它和 LinearLayout 本身的高度是不同的 int maxWidth = 0; // 所有 childView 中宽度的最大值 int childState = 0; int alternativeMaxWidth = 0; // 所有 layout_weight <= 0 的 childView 中宽度的最大值 int weightedMaxWidth = 0; // 所有 layout_weight >0 的 childView 中宽度的最大值 boolean allFillParent = true; float totalWeight = 0; // 所有 childView 的 weight 之和 final int count = getChildCount(); final int widthMode = MeasureSpec.getMode(widthMeasureSpec); final int heightMode = MeasureSpec.getMode(heightMeasureSpec); boolean matchWidth = false; boolean skippedMeasure = false; final int baselineChildIndex = mBaselineAlignedChildIndex; final boolean useLargestChild = mUseLargestChild; int largestChildHeight = Integer.MIN_VALUE; int consumedExcessSpace = 0; int nonSkippedChildCount = 0; }
2. 测量第一阶段
在测量第一阶段会计算那些没有设置 weight 的 childView 的高度、计算 mTotleLength，并且计算三个宽度相关的变量的值。
在看下面代码之前，请想想我们上面提到的 xml 布局是什么样的，我们就按照上面的 xml 布局文件的样式进行分析。其中一些重要的英文注释，我并没有去掉，大家可以仔细思考这些英文注释，有助于理解
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 接上面的代码 // See how tall everyone is. Also remember max width. // 第一次循环遍历，正如上面的英文注释所说明的意图所在 for (int i = 0; i < count; ++i) { // 依次得到每一个 childView // { 在此 xml 布局中，会依次得到 TextView1 & TextView2 } final View child = getChildAt(index); // { 在此 xml 布局中的 TextView1 & TextView2 都不满足下面的两个条件 } if (child == null) { continue; } if (child.getVisibility() == View.GONE) { continue; } // 没有跳过的 childView 个数 // { 在此 xml 布局中，nonSkippedChildCount 最终为 2 } nonSkippedChildCount++; // 在总高度中加上每一个 Divider 的 height // { 在此 xml 布局中，没有设置 `android:divider` 相关属性，跳过此 if 判断 } if (hasDividerBeforeChildAt(i)) { mTotalLength += mDividerHeight; } final LayoutParams lp = (LayoutParams) child.getLayoutParams(); // 计算总权重 totalWeight // { 在此 xml 布局中，两个 childView 都没有设置 `android:layout_weight` 属性， // 所以 totalWeight 一直为 0} totalWeight += lp.weight; // { 在此 xml 布局中，useExcessSpace 为 false } final boolean useExcessSpace = lp.height == 0 && lp.weight > 0; if (heightMode == MeasureSpec.EXACTLY && useExcessSpace) { // 符合这种条件的 childView 先跳过测量，在这里不做测量计算 final int totalLength = mTotalLength; mTotalLength = Math.max(totalLength, totalLength + lp.topMargin + lp.bottomMargin); skippedMeasure = true; } else { if (useExcessSpace) { // The heightMode is either UNSPECIFIED or AT_MOST, and // this child is only laid out using excess space. Measure // using WRAP_CONTENT so that we can find out the view's // optimal height. We'll restore the original height of 0 // after measurement. lp.height = LayoutParams.WRAP_CONTENT; } // Determine how big this child would like to be. If this or // previous children have given a weight, then we allow it to // use all available space (and we will shrink things later // if needed). // 这是非常重要的一个方法，将会决定每个 childView 的大小 // 如果此 childView 及在此 childView 之前的 childView 中使用了 weight 属性， // 我们允许此 childView 使用所有的空间（后续如果需要，再做调整） // { 在此 xml 布局中，在调用时 usedHeight 都是 mTotalLength } final int usedHeight = totalWeight == 0 ? mTotalLength : 0; measureChildBeforeLayout(child, i, widthMeasureSpec, 0, heightMeasureSpec, usedHeight); // 得到测量之后的 childView 的 childHeight // { 在此 xml 中，TextView1 的 childHeight 是 200 dp； // TextView2 的 childHeight 是 300 dp } final int childHeight = child.getMeasuredHeight(); if (useExcessSpace) { // Restore the original height and record how much space // we've allocated to excess-only children so that we can // match the behavior of EXACTLY measurement. lp.height = 0; consumedExcessSpace += childHeight; } // 将此 childView 的 childHeight 加入到 mTotalLength 中 // 并加上 childView 的 topMargin 和 bottomMargin // getNextLocationOffset 方法返回 0，方便以后扩展使用 // { 在此 xml 中，mTotalLength 最后的结果将是 500 dp } final int totalLength = mTotalLength; mTotalLength = Math.max(totalLength, totalLength + childHeight + lp.topMargin + lp.bottomMargin + getNextLocationOffset(child)); if (useLargestChild) { largestChildHeight = Math.max(childHeight, largestChildHeight); } } // 下面两个 if 判断都和 `android:baselineAlignedChildIndex` 属性有关 // 在这里不做分析 if ((baselineChildIndex >= 0) && (baselineChildIndex == i + 1)) { mBaselineChildTop = mTotalLength; } if (i < baselineChildIndex && lp.weight > 0) { throw new RuntimeException("A child of LinearLayout with index " + "less than mBaselineAlignedChildIndex has weight > 0, which " + "won't work. Either remove the weight, or don't set " + "mBaselineAlignedChildIndex."); } boolean matchWidthLocally = false; // { 在此 xml 中，`android: layout_width` 是 `match_parent`， // 所以 widthMode 是 `MeasureSpec.EXACTLY`，不会进入此 if 判断 } if (widthMode != MeasureSpec.EXACTLY && lp.width == LayoutParams.MATCH_PARENT) { // The width of the linear layout will scale, and at least one // child said it wanted to match our width. Set a flag // indicating that we need to remeasure at least that view when // we know our width. matchWidth = true; matchWidthLocally = true; } // 计算三个和宽度相关的变量值 final int margin = lp.leftMargin + lp.rightMargin; final int measuredWidth = child.getMeasuredWidth() + margin; maxWidth = Math.max(maxWidth, measuredWidth); childState = combineMeasuredStates(childState, child.getMeasuredState()); allFillParent = allFillParent && lp.width == LayoutParams.MATCH_PARENT; if (lp.weight > 0) { /* * Widths of weighted Views are bogus if we end up * remeasuring, so keep them separate. */ weightedMaxWidth = Math.max(weightedMaxWidth, matchWidthLocally ? margin : measuredWidth); } else { // { 在此 xml 布局中，最终都会走到此 代码块 中，matchWidthLocally == false } alternativeMaxWidth = Math.max(alternativeMaxWidth, matchWidthLocally ? margin : measuredWidth); } i += getChildrenSkipCount(child, i); } // 如果存在没有跳过的 childView 并且需要绘制 end divider 则需要加上 end 位置的 divider 的高度 // { 在此 xml 中，没有设置 android:showDividers="end"，跳过此 if 代码块 } if (nonSkippedChildCount > 0 && hasDividerBeforeChildAt(count)) { mTotalLength += mDividerHeight; } ...... }在上面的代码中，我都做了详细的注释，其中有一个方法调用非常重要，即 measureChildBeforeLayout() 方法，在此方法中将会计算每个 childView 的大小。
void measureChildBeforeLayout(View child, int childIndex, int widthMeasureSpec, int totalWidth, int heightMeasureSpec, int totalHeight) { measureChildWithMargins(child, widthMeasureSpec, totalWidth, heightMeasureSpec, totalHeight);}在 measureChildBeforeLayout() 方法中，又调用 ViewGroup 的 measureChildWithMargins() 方法计算每个 childView 的大小，在测量垂直方向的 childView 时，有一个非常重要的参数需要注意，即：heightUsed，根据英文注释，heightUsed 是指在垂直方向，已经被 parentView 或者 parentView 的其他 childView 使用了的空间
/** * Ask one of the children of this view to measure itself, taking into * account both the MeasureSpec requirements for this view and its padding * and margins. The child must have MarginLayoutParams The heavy lifting is * done in getChildMeasureSpec. * * @param child The child to measure * @param parentWidthMeasureSpec The width requirements for this view * @param widthUsed Extra space that has been used up by the parent * horizontally (possibly by other children of the parent) * @param parentHeightMeasureSpec The height requirements for this view * @param heightUsed Extra space that has been used up by the parent * vertically (possibly by other children of the parent) */ protected void measureChildWithMargins(View child, int parentWidthMeasureSpec, int widthUsed, int parentHeightMeasureSpec, int heightUsed) { final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams(); final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec, mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin + widthUsed, lp.width); final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec, mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin + heightUsed, lp.height); child.measure(childWidthMeasureSpec, childHeightMeasureSpec); }那么在上面示例的 xml 布局测量过程中 heightUsed 的值是多少呢？
-
在测量 TextView1 时 heightUsed 是 0，因为是第一个测量的 childView，在垂直方向的空间还没有被使用
-
在测量 TextView2 时 heightUsed 是 200 dp ，因为 TextView1 已经使用了 200 dp
3. 测量第二阶段
如果进入这个 if 条件，会进行第二次的 for 循环遍历 childView，重新计算 mTotalLength。不过这个 if 条件需要 useLargestChild 为 true，useLargestChild 可以通过 xml 属性 android:measureWithLargestChild 设置的，不在本文的讨论范围内
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 接上面的代码 if (useLargestChild && (heightMode == MeasureSpec.AT_MOST || heightMode == MeasureSpec.UNSPECIFIED)) { mTotalLength = 0; for (int i = 0; i < count; ++i) { final View child = getVirtualChildAt(i); if (child == null) { mTotalLength += measureNullChild(i); continue; } if (child.getVisibility() == GONE) { i += getChildrenSkipCount(child, i); continue; } final LinearLayout.LayoutParams lp = (LinearLayout.LayoutParams) child.getLayoutParams(); // Account for negative margins final int totalLength = mTotalLength; mTotalLength = Math.max(totalLength, totalLength + largestChildHeight + lp.topMargin + lp.bottomMargin + getNextLocationOffset(child)); } } ...... }4. 测量第三阶段
经过上面的分析之后，终于来到了最后的一个阶段，在这里会针对设置了 android:layout_weight 属性的布局，重新计算 mTotalLength
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 接上面的代码 // 加上 LinearLayout 自己的 paddingTop 和 paddingBottom mTotalLength += mPaddingTop + mPaddingBottom; int heightSize = mTotalLength; // 通过 getSuggestedMinimumHeight() 得到建议最小高度，并和计算得到的 // mTotalLength 比较取最大值 // { 在此 xml 布局中，并没有设置 minHeight 和 background，所以还是取 mTotalHeight 值} heightSize = Math.max(heightSize, getSuggestedMinimumHeight()); // 通过 heightMeasureSpec，调整 heightSize 的大小，具体的过程需要 // 看一下 resolveSizeAndState() 方法的实现 // {在此 xml 布局中，heightSize 经过调整之后就是 LinearLayout 的大小了， // 也就是整个屏幕的高度了 } int heightSizeAndState = resolveSizeAndState(heightSize, heightMeasureSpec, 0); heightSize = heightSizeAndState & MEASURED_SIZE_MASK; // 重新计算有 weight 属性的 childView 大小， // 如果还有可用的空间，则扩展 childView，计算其大小 // 如果 childView 超出了 LinearLayout 的边界，则收缩 childView // { 在此 xml 布局中，不会进入此 if 语句，直接走 else 代码块了， // 因为不符合条件，skippedMeasure == false，totalWeight == 0 } int remainingExcess = heightSize - mTotalLength + (mAllowInconsistentMeasurement ? 0 : consumedExcessSpace); if (skippedMeasure || remainingExcess != 0 && totalWeight > 0.0f) { ...... } else { // 重新计算 alternativeMaxWidth alternativeMaxWidth = Math.max(alternativeMaxWidth, weightedMaxWidth); // useLargestChild 为 false，不在本文讨论范围内 if (useLargestChild && heightMode != MeasureSpec.EXACTLY) { for (int i = 0; i < count; i++) { final View child = getVirtualChildAt(i); if (child == null || child.getVisibility() == View.GONE) { continue; } final LinearLayout.LayoutParams lp = (LinearLayout.LayoutParams) child.getLayoutParams(); float childExtra = lp.weight; if (childExtra > 0) { child.measure( MeasureSpec.makeMeasureSpec(child.getMeasuredWidth(), MeasureSpec.EXACTLY), MeasureSpec.makeMeasureSpec(largestChildHeight, MeasureSpec.EXACTLY)); } } } } if (!allFillParent && widthMode != MeasureSpec.EXACTLY) { maxWidth = alternativeMaxWidth; } maxWidth += mPaddingLeft + mPaddingRight; // 调整 width 大小 maxWidth = Math.max(maxWidth, getSuggestedMinimumWidth()); // 调用 setMeasuredDimension() 设置 LinearLayout 的大小 setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState), heightSizeAndState); if (matchWidth) { forceUniformWidth(count, heightMeasureSpec); } }经过上面四步的源码分析，非 weight 情况下的垂直布局 onMeasure() 代码就分析的差不多了。在不使用 android:layout_weight 属性时，LinearLayout 的 onMeasure 流程还是比较简单的，只会进入第一个 for 循环遍历所有的 childView 并计算他们的大小，如果使用了 android:layout_weight 属性则会进入第三个 for 循环并再次遍历所有的 childView，再次重新执行 childView 的 measure() 方法。
2.2 使用 weight 的情况

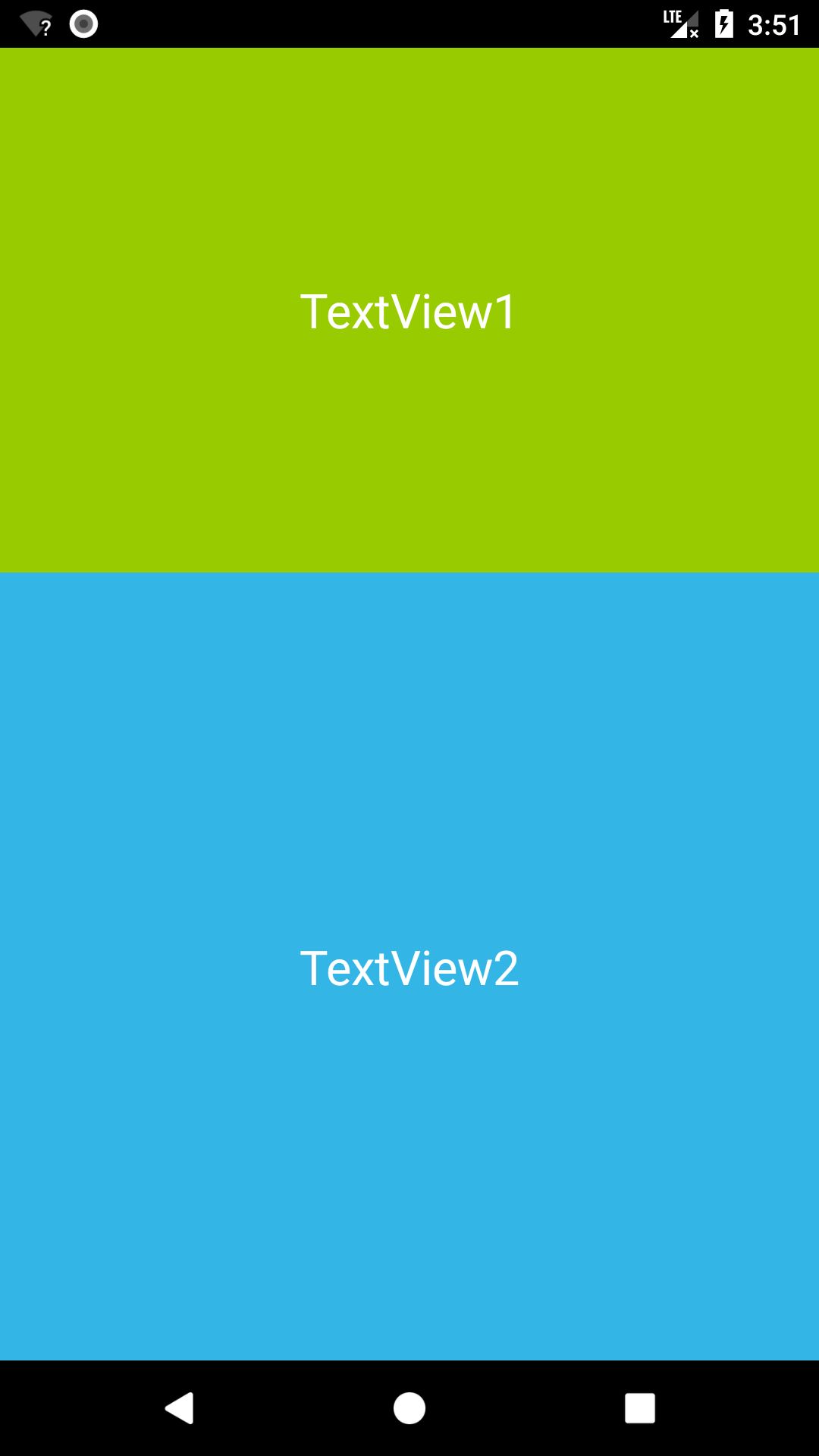

2.2.1 布局文件 & 效果
上面分析了不使用 android:layout_weight 的情况，现在来分析下使用 android:layout_weight 的情况，还是通过一个例子入手，xml 布局如下所示
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@android:color/white" android:showDividers="end" android:orientation="vertical"> <TextView android:layout_width="match_parent" android:layout_height="0dp" android:text="TextView1" android:gravity="center" android:textSize="24sp" android:layout_weight="2" android:textColor="@android:color/white" android:background="@android:color/holo_green_light"/> <TextView android:layout_width="match_parent" android:layout_height="0dp" android:text="TextView2" android:gravity="center" android:textSize="24sp" android:layout_weight="3" android:textColor="@android:color/white" android:background="@android:color/holo_blue_light"/></LinearLayout>这也是一个我们最常见的 LinearLayout 的用法，TextView1 的 android:layout_height="0dp" 且 android:layout_weight="2"，TextView2 的 android:layout_height="0dp" 且 android:layout_weight="3"，如下图所示，TextView1 和 TextView2 在垂直方向上，会以 2 : 3 的比例分配整个屏幕的高度
1. 声明变量
还是和上面同样的思路分析 onMeasure 的流程，由于声明的变量没有区别，我们直接跳过声明变量，从测量第一阶段开始
2. 测量第一阶段
如果是上面这种布局的 xml 代码，在第一次 for 循环遍历 childView 时，会标记 skippedMeasure = true，并计算所有的 totalWeight，在第二次 for 循环遍历时，重新计算每个有 weight 属性的 childView 的大小
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 接上面的变量声明 // See how tall everyone is. Also remember max width. for (int i = 0; i < count; ++i) { final View child = getVirtualChildAt(i); // 遍历每个 childView，如果满足下面两个 if 条件之一，则跳过 // { 在此 xml 布局中，两个 TextView 都不会跳过 } if (child == null) { mTotalLength += measureNullChild(i); continue; } if (child.getVisibility() == View.GONE) { i += getChildrenSkipCount(child, i); continue; } // 没有跳过的 childView 个数 // { 在此 xml 布局中，nonSkippedChildCount 最终为 2 } nonSkippedChildCount++; // 在总高度中加上每一个 Divider 的 height // { 在此 xml 布局中，没有设置 `android:divider` 相关属性，跳过此 if 判断 } if (hasDividerBeforeChildAt(i)) { mTotalLength += mDividerHeight; } final LayoutParams lp = (LayoutParams) child.getLayoutParams(); // 不同的地方开始了 // 计算总权重 totalWeight // { 在此 xml 布局中，TextView1 的 weight == 2，TextView2 的 weight == 3 // 所以最终 totalWeight == 5 } totalWeight += lp.weight; // {在此 xml 布局中，遍历 TextView1 和 TextView2 时，useExcessSpace 均为 true， // 并且满足下面的 if 条件判断，skippedMeasure 赋值为 true } final boolean useExcessSpace = lp.height == 0 && lp.weight > 0; if (heightMode == MeasureSpec.EXACTLY && useExcessSpace) { // 符合这种条件的 childView 先跳过这个循环测量，将 skippedMeasure 赋值为 true， // 在后面第三个 for 循环重新计算此 childView 大小 final int totalLength = mTotalLength; mTotalLength = Math.max(totalLength, totalLength + lp.topMargin + lp.bottomMargin); skippedMeasure = true; } else { ...... } // 下面两个 if 判断都和 `android:baselineAlignedChildIndex` 属性有关 // 在这里不做分析 if ((baselineChildIndex >= 0) && (baselineChildIndex == i + 1)) { mBaselineChildTop = mTotalLength; } if (i < baselineChildIndex && lp.weight > 0) { throw new RuntimeException("A child of LinearLayout with index " + "less than mBaselineAlignedChildIndex has weight > 0, which " + "won't work. Either remove the weight, or don't set " + "mBaselineAlignedChildIndex."); } boolean matchWidthLocally = false; if (widthMode != MeasureSpec.EXACTLY && lp.width == LayoutParams.MATCH_PARENT) { // The width of the linear layout will scale, and at least one // child said it wanted to match our width. Set a flag // indicating that we need to remeasure at least that view when // we know our width. matchWidth = true; matchWidthLocally = true; } final int margin = lp.leftMargin + lp.rightMargin; // { 在此 xml 布局中，直到这里都还没有测量 childView，所以 // child.getMeasuredWidth() == 0} final int measuredWidth = child.getMeasuredWidth() + margin; maxWidth = Math.max(maxWidth, measuredWidth); childState = combineMeasuredStates(childState, child.getMeasuredState()); allFillParent = allFillParent && lp.width == LayoutParams.MATCH_PARENT; // { 在此 xml 布局中，weightedMaxWidth 一直为 0 } if (lp.weight > 0) { /* * Widths of weighted Views are bogus if we end up * remeasuring, so keep them separate. */ weightedMaxWidth = Math.max(weightedMaxWidth, matchWidthLocally ? margin : measuredWidth); } else { alternativeMaxWidth = Math.max(alternativeMaxWidth, matchWidthLocally ? margin : measuredWidth); } i += getChildrenSkipCount(child, i); } // { 和上面的作用一样，在计算高度时，计算 endDivider 的高度 } if (nonSkippedChildCount > 0 && hasDividerBeforeChildAt(count)) { mTotalLength += mDividerHeight; } ...... }3. 测量第二阶段
第二阶段的测量和上面提到的一样，都是和 android:measureWithLargestChild 属性设置相关的，不在本文的讨论范围之内
4. 测量第三阶段
在第三阶段的测量之中，针对设置了 android:layout_weight 属性的布局，重新计算 mTotalLength
void measureVertical(int widthMeasureSpec, int heightMeasureSpec) { // 接上面的代码 // 加上 LinearLayout 自己的 paddingTop 和 paddingBottom mTotalLength += mPaddingTop + mPaddingBottom; // { 在此 xml 布局中，经过上面的两次 for 循环之后 mTotalLength == 0 } int heightSize = mTotalLength; // 通过 getSuggestedMinimumHeight() 得到建议最小高度，并和计算得到的 // mTotalLength 比较取最大值 // { 在此 xml 布局中，并没有设置 minHeight 和 background，所以还是取 mTotalHeight 值， // 所以 heightSize == 0 } heightSize = Math.max(heightSize, getSuggestedMinimumHeight()); // 通过 heightMeasureSpec，调整 heightSize 的大小，具体的过程需要 // 看一下 resolveSizeAndState() 方法的实现 // { 在此 xml 布局中，heightSize 经过调整之后就是 LinearLayout 的大小了， // 也就是整个屏幕的高度了 } int heightSizeAndState = resolveSizeAndState(heightSize, heightMeasureSpec, 0); heightSize = heightSizeAndState & MEASURED_SIZE_MASK; // 重新计算有 weight 属性的 childView 大小， // 如果还有可用的空间，则扩展 childView，计算其大小 // 如果 childView 超出了 LinearLayout 的边界，则收缩 childView // { 在此 xml 布局中，经过上面的第一次 for 循环之后 skippedMeasure == true， // remainingExcess == 整个屏幕的高度，totalWeight == 5 } int remainingExcess = heightSize - mTotalLength + (mAllowInconsistentMeasurement ? 0 : consumedExcessSpace); if (skippedMeasure || remainingExcess != 0 && totalWeight > 0.0f) { // 根据 mWeightSum 计算得到 remainingWeightSum，mWeightSum 是通过 // `android:weightSum` 属性设置的，totalWeight 是通过第一次 for 循环计算得到的 float remainingWeightSum = mWeightSum > 0.0f ? mWeightSum : totalWeight; // 将 mTotalLength 复位为 0 mTotalLength = 0; // 开始真正的第二次 for 循环遍历每一个 childView，重新测量每一个 childView for (int i = 0; i < count; ++i) { // 得到每一个 childView，如果符合下面的 if 判断则跳过 final View child = getVirtualChildAt(i); if (child == null || child.getVisibility() == View.GONE) { continue; } final LayoutParams lp = (LayoutParams) child.getLayoutParams(); final float childWeight = lp.weight; // 如果该 childView 设置了 `weight` 值，则进入 if 语句块 // { 在此 xml 布局中，TextView1 的 layout_weight == 2， // TextView2 的 layout_weight == 3，都会进入下面的 if 条件判断 } if (childWeight > 0) { // 这是设置了 weight 的情况下，最重要的一行代码 // remainingExcess 剩余高度 * ( childView 的 weight / remainingWeightSum) // share 便是此 childView 通过这个公式计算得到的高度， // 并重新计算剩余高度 remainingExcess 和剩余权重总和 remainingWeightSum final int share = (int) (childWeight * remainingExcess / remainingWeightSum); remainingExcess -= share; remainingWeightSum -= childWeight; // 通过下面的 if 条件重新计算，childHeight 是最终 childView 的真正高度 // { 在此 xml 布局中，TextView1 和 TextView2 都会走到第二个条件中去， // childHeight == share } final int childHeight; if (mUseLargestChild && heightMode != MeasureSpec.EXACTLY) { childHeight = largestChildHeight; } else if (lp.height == 0 && (!mAllowInconsistentMeasurement || heightMode == MeasureSpec.EXACTLY)) { // This child needs to be laid out from scratch using // only its share of excess space. childHeight = share; } else { // This child had some intrinsic height to which we // need to add its share of excess space. childHeight = child.getMeasuredHeight() + share; } // 计算 childHeightMeasureSpec & childWidthMeasureSpec，并调用 child.measure() 方法 final int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec( Math.max(0, childHeight), MeasureSpec.EXACTLY); final int childWidthMeasureSpec = getChildMeasureSpec(widthMeasureSpec, mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin, lp.width); child.measure(childWidthMeasureSpec, childHeightMeasureSpec); // Child may now not fit in vertical dimension. childState = combineMeasuredStates(childState, child.getMeasuredState() & (MEASURED_STATE_MASK>>MEASURED_HEIGHT_STATE_SHIFT)); } // 重新计算 maxWidth & alternativeMaxWidth final int margin = lp.leftMargin + lp.rightMargin; final int measuredWidth = child.getMeasuredWidth() + margin; maxWidth = Math.max(maxWidth, measuredWidth); boolean matchWidthLocally = widthMode != MeasureSpec.EXACTLY && lp.width == LayoutParams.MATCH_PARENT; alternativeMaxWidth = Math.max(alternativeMaxWidth, matchWidthLocally ? margin : measuredWidth); allFillParent = allFillParent && lp.width == LayoutParams.MATCH_PARENT; // 考虑 childView.topMargin & childView.bottomMargin，重新计算 mTotalLength final int totalLength = mTotalLength; mTotalLength = Math.max(totalLength, totalLength + child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin + getNextLocationOffset(child)); } // 完成 for 循环之后，加入 LinearLayout 本身的 mPaddingTop & mPaddingBottom mTotalLength += mPaddingTop + mPaddingBottom; // TODO: Should we recompute the heightSpec based on the new total length? } else { ...... } if (!allFillParent && widthMode != MeasureSpec.EXACTLY) { maxWidth = alternativeMaxWidth; } maxWidth += mPaddingLeft + mPaddingRight; // 调整 width 大小 maxWidth = Math.max(maxWidth, getSuggestedMinimumWidth()); // 调用 setMeasuredDimension() 设置 LinearLayout 的大小 setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState), heightSizeAndState); if (matchWidth) { forceUniformWidth(count, heightMeasureSpec); } }三. 小结
经过上面对两种情况的分析，其实 onMeasure 流程已经比较清晰了，简单总结一下，我们可以学习到以下几点
1. LinearLayout 的设计者有意的对设置了 weight 和不设置 weight 的情况分别处理，通过 skippedMeasure 变量 & childView.height & childView.weight 区分，从上面我举的两个例子中就可以明显的感受到，两种测量流程分的还是比较详细清楚的
2. 在 LinearLayout 中总共有 3 个 for 循环，分别处理不同的流程
-
第一个 for 循环，只会在不使用 weight 属性时进入，并有可能会测量每个 childView 的大小
-
第二个 for 循环，在使用 android:measureWithLargestChild 时才会进入，并且即使进入也不会调用 childView 的测量方法，只会更新 mTotalLength 变量
-
第三个 for 循环，只会在使用 weight 属性时进入，并测量每个 childView 的大小
3. 通过上面的分析，即使是使用了 android:layout_weight 属性，childView 也不会一定就测量两次，还需要看 android:layout_height 和 LinearLayout 的 heightMode 属性
4. 通过上面的源码分析，熟悉巩固了 measureChildWithMargins(...)、resolveSizeAndState(...)、getChildMeasureSpec(...)、setMeasuredDimension(...)等 Api，这些 Api 对于我们自定义控件还是非常重要的。
