mina是什么
MINA框架是对java的NIO包的一个封装，简化了NIO程序开发的难度，封装了很多底层的细节，让开发者把精力集中到业务逻辑上来。说的简单一点，它就是一个简单但功能齐全的网络应用框架，它的作者是现在大名鼎鼎的服务端Netty框架的作者。如果对mina框架不够了解，
请先看这篇文章：mina框架简单介绍
请先看这篇文章：mina框架简单介绍
请先看这篇文章：mina框架简单介绍
为什么要用mina框架
视频分为本地视频和视频流,本地视频即为已经下载好到本地的视频，常见格式为MP4，WMV，AVI等格式，视频流多见于直播中，其中常见格式为RTSP流媒体，RTMP流，m3u8 流媒体，MMS 流。
而这些直播协议底层无外乎都是通过socket实现的，想要了解它们的原理，可以自己使用socket实现推流，来抛砖引玉。但是使用socket实现不太现实，工作量很大，而mina是封装了socket的轻量级框架，用在这上面再合适不过了。
那么，怎么实现camera推流呢，让我们将问题拆分一下：
- 指定数据收发协议，客户端和服务端需要制定一套规则来进行沟通
- 服务端和客户端建立连接
- 服务端将视频数据编码，然后发送给客户端
- 客户端收到消息，将视频数据解码播放
- 断线重连问题

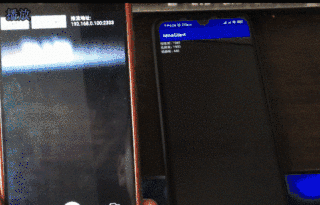

然后看一下最终实现的效果，因为是1080p的，而且网络带宽不太好，有一些延迟：
数据传输协议-TLV协议
数据传输协议使用的是TLV协议，即Type-Length-Value，它是一种简单实用的数据传输方案。Type指数据类型，Length指发送的数据长度，Value指数据本身。其中Value又可以再嵌套TLV，拓展性非常高。
可能就这样说数据传输协议有点抽象，后面会在代码中体现出来。数据类型定义出来辽，可以开始编写发送接收数据了。
先定义一个视频数据类：
public class VideoStreamModel {
private int type; //视频格式
private int width; //视频宽
private int height; //视频高
private long seq_no0; //帧数 下同
private long seq_no1;
private byte[] video; //视频数据
//···省略get/set方法
}
有了数据类，服务端就可以通过mina的IoSession来发送视频消息啦。IoSession可以理解为客户端和服务端通信的桥梁。想要具体了解可以看之前的文章。
服务端发送数据
在解码h264数据的回调中，将数据通过IoSession发送给客户端：
public void onH264DataFrame(byte[] h264, int width, int height) {
//硬编码之后的h264数据
byte[] h264Data = Arrays.copyOf(h264, h264.length);
VideoStreamModel model = new VideoStreamModel();
mSeq_no0++;
mSeq_no1++;
model.setType(2);
model.setWidth(width);
model.setHeight(height);
model.setSeq_no0(mSeq_no0);
model.setSeq_no1(mSeq_no1);
model.setVideo(h264Data);
sendTo(model);
}
private IoSession session;
public String sendTo(VideoStreamModel streamModel) {
if (null == streamModel){
return "data is null!";
}
byte[] data = streamModel.getVideo();
IoBuffer buffer = IoBuffer.allocate(8 + 24 + data.length);
buffer.order(ByteOrder.LITTLE_ENDIAN);
buffer.putInt(MESSAGE_ID_STRAME);
buffer.putInt(24 + data.length);
//下面的数据占用24个字节
buffer.putInt(streamModel.getType());
buffer.putInt(streamModel.getWidth());
buffer.putInt(streamModel.getHeight());
buffer.putUnsignedInt(streamModel.getSeq_no0());
buffer.putUnsignedInt(streamModel.getSeq_no1());
buffer.putInt(data.length);
buffer.put(data);
buffer.flip();
session.write(buffer);
Log.i(TAG,"buffer的limit："+buffer.limit()+" len: " + (24 + data.length)
+"messageID: "+Constants.createType(Constants.MESSAGE_ID_STRAME));
return null;
}
上面的IoBuffer.allocate(8 + 24 + data.length)意思是开辟内存空间，空间大小为8 + 24 + data.length，这个值是怎么计算出来的呢？
可以看到，上面有一个常量MESSAGE_ID_STRAME，这个是我自定义的int类型常量，用于标识数据的类型，也就是TLV中的Type。由于是int类型，所以占用4个字节。
第二个放入的是24 + data.length，这个是数据的长度，即Length。同样是int类型，占用4个字节
最后是数据本身，即VideoStreamModel这个数据类再加上了视频数据的大小，占用的字节大小为：4x6 + data.length。
这样一个TLV数据发送协议就写好啦，是不是很简单呢。
客户端接收数据
数据发送协议写好了，那客户端怎么收到这些数据并处理呢？ 在客户端的IoHandlerAdapter的messageReceived方法中，可以对数据进行处理：
public void messageReceived(IoSession session, Object message) throws Exception {
//super.messageReceived(session, message);
IoBuffer buffer = (IoBuffer) message;
buffer.order(ByteOrder.LITTLE_ENDIAN);
int type = buffer.getInt();
int messageID = (type & 0x3FF);
int len = buffer.getInt();
Log.i(TAG,"messageID："+messageID+" type: "+type);
switch (messageID) {
case MESSAGE_ID_STRAME:
if(buffer.remaining() < 4){
return;
}
int type1 = buffer.getInt();
if(buffer.remaining() < 24){
return;
}
int width = buffer.getInt();
int height = buffer.getInt();
long seq_no0 = buffer.getUnsignedInt();
long seq_no1 = buffer.getUnsignedInt();
int bufferSize = buffer.getInt(); //视频帧大小
if(buffer.remaining() < bufferSize) {
return;
}
// 做个最大判定，不能太大了！
if(bufferSize > 1024 * 1024) {
return;
}
byte[] h264Segment = new byte[bufferSize];
buffer.get(h264Segment);
H264Decoder.getInstance().handleH264(h264Segment);
break;
}
}
上面的代码其实就是将服务端发送过来的数据进行解析，然后播放。这里只需要注意IoBuffer的使用，视频如果无法播放，一般都是发送数据或者接收数据的时候对数据长度处理不当造成的。
粘包、拆包处理
你以为处理好上面的那些问题就可以正常使用了么？天真！熟悉TCP的同学可能知道TCP有一个滑动窗口的概念，那就能很好的理解数据的拆包粘包现象了，如果不知道也没关心，它大概就是将数据分开发送的一个东西。
为啥要将数据分开发送呢，比如传输一个10m大小的文件，不分包一次性发送这么大量的数据，首先TCP/IP协议中，TCP的下一层IP层就不同意，因为IP数据包的负载是有限的，大概为1480个字节，其次是不分包的方式是不合理的，会存在极大的资源浪费。
分包之后，伴随的问题就出来了:
socket的缓冲区大小是固定的，如果数据包比较大，只会把这个包前面部分的数据发送出去，毕竟咱们都是绅士，不能强人所难，硬要人家把这个数据包都传过去吧，所以可以看到第一个数据包发生了拆包。
紧接着的是第二个socket来了，它负责把第一个数据包的后面部分带上，并且还有空闲的空间，勤俭节约是中华名族的传统美德，既然你还有空间，那就把后面数据包的数据也带上一些吧，这时候两个数据包的数据都在一个socket中，也就是发生了粘包。
知道了粘包拆包是怎么产生的，解决方法也就很简单了，只需要事先知道数据的起始位置，以及每个数据包的大小，也就是TLV中的length，就可以组装value了。
粘包，拆包都是数据发送端自动完成的，所以只需要在数据接收端进行处理，下面是自定义mina解码器解决粘包、拆包问题，继承CumulativeProtocolDecoder这个类，它是累积性的协议解码器，也就是说只要有数据发送过来，这个类就会去读取数据,然后累积到内部的 IoBuffer 缓冲区，但是具体的拆包交由子类的 doDecode()方法完成：
public final class TLVDecoder extends CumulativeProtocolDecoder {
@Override
protected boolean doDecode(IoSession session, IoBuffer in, ProtocolDecoderOutput out) throws Exception {
if (in.remaining() >= 8) { // 前8字节是包头+长度 两个都是int 所以是8
// 标记当前position的快照标记mark，以便后继的reset操作能恢复position位置
in.mark();
in.order(ByteOrder.LITTLE_ENDIAN);
@SuppressWarnings("unused")
int type = in.getInt();
int len = in.getInt();
// 注意上面的get操作会导致下面的remaining()值发生变化
if (in.remaining() < len) {
// 如果消息内容不够，则重置恢复position位置到操作前,进入下一轮, 接收新数据，以拼凑成完整数据
in.reset();
return false;
} else {
// 消息内容足够
in.reset(); // 重置恢复position位置到操作前
int totalLen = (int) (8 + len); // 总长 = 包头+包体
byte[] packArr = new byte[totalLen];
in.get(packArr, 0, totalLen);
IoBuffer buffer = IoBuffer.allocate(totalLen);
buffer.put(packArr);
buffer.flip();
out.write(buffer);
buffer.free();
if (in.remaining() > 0) { // 如果读取一个完整包内容后还粘了包，就让父类再调用一次，进行下一次解析
return true;
}
}
}
return false; // 处理成功，让父类进行接收下个包
}
}
自定义编码器，肥肠简单，这里继承的ProtocolEncoderAdapter是将java中的对象转换为字节流发送，是mina框架封装的编码器：
public final class TLVEncoder extends ProtocolEncoderAdapter {
@Override
public void encode(IoSession session, Object message, ProtocolEncoderOutput out) throws Exception {
out.write(message);
out.flush();
}
}
编解码器定义好了，在编解码器工厂中进行初始化，实现了ProtocolCodecFactory，mina中的编解码工厂都需要实现这个接口，比如我们之前用的TextLineCodecFactory：
public final class TLVCodecFactory implements ProtocolCodecFactory {
private TLVDecoder decoder;
private TLVEncoder encoder;
public TLVCodecFactory() {
decoder = new TLVDecoder();
encoder = new TLVEncoder();
}
@Override
public ProtocolEncoder getEncoder(IoSession session) throws Exception {
return encoder;
}
@Override
public ProtocolDecoder getDecoder(IoSession session) throws Exception {
return decoder;
}
}
初始化mina的时候传这个编解码工厂就行了，
TLVCodecFactory codecFactory = new TLVCodecFactory();
ProtocolCodecFilter codecFilter = new ProtocolCodecFilter(codecFactory);
streamConnection = new NioSocketConnector();
streamConnection.getFilterChain().addLast("tlv", codecFilter);
断线重连
网络应用难免会遇到网络不稳定的时候，这时候连接有可能会断开，断开之后需要做自动断线重连，给用户一个较好的体验，mina有一个IoServiceListener接口，用于监听当前会话的状态，我们实现这个接口，就可以在会话异常销毁的时候，进行重连：
private final class StreamAutoReconnectHandler implements IoServiceListener {
@Override
public void serviceActivated(IoService ioService) throws Exception {
}
@Override
public void serviceIdle(IoService ioService, IdleStatus idleStatus) throws Exception {
}
@Override
public void serviceDeactivated(IoService ioService) throws Exception {
}
@Override
public void sessionCreated(IoSession ioSession) throws Exception {
}
@Override
public void sessionClosed(IoSession ioSession) throws Exception {
}
@Override
public void sessionDestroyed(IoSession ioSession) throws Exception {
// 不是主动断开连接的，需要重连
while(m_state == State.Connected || m_state == State.ReConnecting) {
try {
ConnectFuture future = streamConnection.connect();
future.awaitUninterruptibly();// 等待连接创建成功
streamSession = future.getSession();// 获取会话
if(m_state != State.Connected && m_state != State.ReConnecting) {
Log.i(TAG,"不需要断线重连");
streamSession.closeNow();
break;
}
if (streamSession != null) {
m_state = State.Connected;
break;
}
Log.i(TAG,"断线重连");
} catch (Exception ex) {
ex.printStackTrace();
}
}
}
}
完整代码已上传至github：camera开发系列
