SpringBoot + Spring Security 学习笔记（三）实现图片验证码认证

木鲸鱼
2,785 阅读7分钟

整体实现逻辑

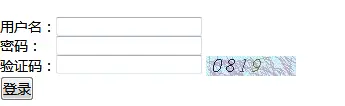

  1. 前端在登录页面时，自动从后台获取最新的验证码图片
  2. 服务器接收获取生成验证码请求，生成验证码和对应的图片，图片响应回前端，验证码保存一份到服务器的 session 中
  3. 前端用户登录时携带当前验证码
  4. 服务器校验验证码是否合法（验证码存在并未过期），继续后续的用户名和密码校验逻辑

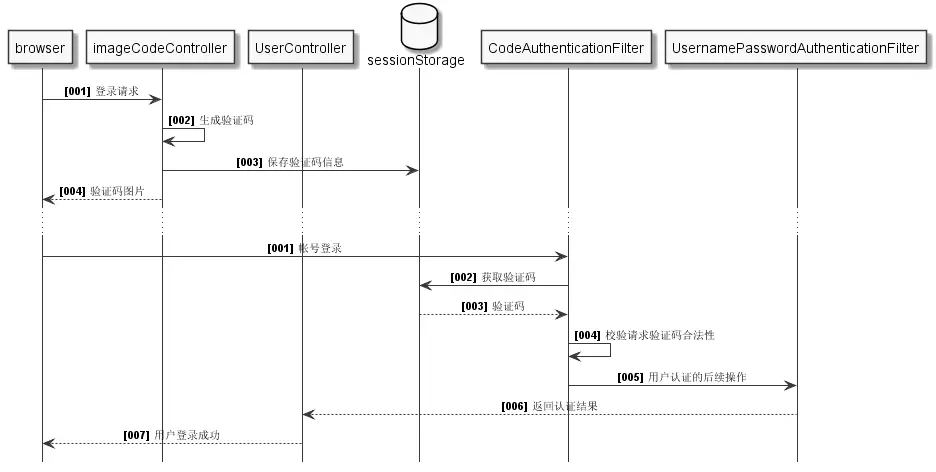

通过一个时序图来表述如下图，图中细化了一下各个控制器和过滤器之间的功能职责，还不是很正规，只为了更好表达上述的流程描述，所以读者们将就一下：

时序图 plantUML 代码

plantUML 的使用教程请移步至之前发布过的文章：PlantUML 语法之时序图

@startuml
hide footbox
skinparam sequenceMessageAlign center
skinparam sequenceArrowFontSize 11
skinparam noteFontSize 11
skinparam monochrome true
skinparam lifelinestrategy solid

autonumber "<b>[000]"
participant browser as ui
participant imageCodeController as ic
participant UserController as uc
database sessionStorage as session
participant CodeAuthenticationFilter as cf
participant "UsernamePasswordAuthenticationFilter" as uf

ui -> ic: 登录请求
ic -> ic: 生成验证码
ic -> session: 保存验证码信息
ic --> ui: 验证码图片

...

autonumber "<b>[000]"
ui -> cf: 帐号登录
cf -> session: 获取验证码
session --> cf: 验证码
cf -> cf: 校验请求验证码合法性
cf -> uf: 用户认证的后续操作

uf --> uc: 返回认证结果
uc --> ui: 用户登录成功
@enduml

将上述的逻辑进行任务拆分：随机验证码和图片生成，生成验证码请求Controller，session存储器就临时使用spring-social-web包中的SessionStrategy来存储，验证码过滤器，配置过滤器到spring scuerity

过滤器中的用户密码验证过滤器之前。

前端控制器+生成验证码

服务器 session 容器

采用小步快走的开发模式，前端控制器和生成验证码的代码都写在一起，后期再进行代码重构， 这里主要引用了spring-social-web依赖：

<dependency>
    <groupId>org.springframework.social</groupId>
    <artifactId>spring-social-web</artifactId>
    <version>1.1.4.RELEASE</version>
</dependency>

这个包里面有个很小巧的session管理工具：SessionStrategy

考虑到这个 session 在验证码过滤器中还得使用，所以自定义了一个配置，直接注入到了spring中：

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.social.connect.web.HttpSessionSessionStrategy;
import org.springframework.social.connect.web.SessionStrategy;

@Configuration
public class AppConfig {

    @Bean("sessionStrategy")
    public SessionStrategy registBean() {
        SessionStrategy sessionStrategy = new HttpSessionSessionStrategy();
        return sessionStrategy;
    }
}

这样，在 Controller 层直接通过@Autowired引用即可。

图片验证码容器

图片验证码对象需要至少三个属性：图片，验证码，过期时间。

后期可能还有其他的验证形式，但是其中公共的部分：验证码和过期时间是可以抽象出来，这里为了演示不做重构。

import java.awt.image.BufferedImage;
import java.time.LocalDateTime;

import lombok.AllArgsConstructor;
import lombok.Data;

@Data
@AllArgsConstructor
public class ImageCode {

    private BufferedImage image;
    private String code;
    private LocalDateTime expireTime;

    public ImageCode(BufferedImage image, String code, int expireIn) {
        this.code = code;
        this.image = image;
        this.expireTime = LocalDateTime.now().plusSeconds(expireIn);
    }

    public boolean isExpried() {
        return LocalDateTime.now().isAfter(getExpireTime());
    }
}

公共常量

在图片生成代码中，图片的尺寸，验证码的随机随机数长度和过期时间，都设计在了静态常量类中，当然也可以做成配置文件。验证码的 session 的唯一标识也做成了公共的，以便在验证码过滤器中进行校验时使用：

public class MyConstants {
    public static final String SESSION_KEY = "SESSION_KEY_IMAGE_CODE";

    // 图片宽度
    public static final int WIDTH = 90;

    // 图片高度
    public static final int HEIGHT = 20;

    // 验证码的位数
    public static final int RANDOM_SIZE = 4;

    // 验证码过期秒数
    public static final int EXPIRE_SECOND = 30;
}

生成验证码请求Controller源码：

import static org.woodwhale.king.commons.MyConstants.EXPIRE_SECOND;
import static org.woodwhale.king.commons.MyConstants.HEIGHT;
import static org.woodwhale.king.commons.MyConstants.RANDOM_SIZE;
import static org.woodwhale.king.commons.MyConstants.SESSION_KEY;
import static org.woodwhale.king.commons.MyConstants.WIDTH;

import java.awt.Color;
import java.awt.Font;
import java.awt.Graphics;
import java.awt.image.BufferedImage;
import java.io.IOException;
import java.util.Random;

import javax.imageio.ImageIO;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.social.connect.web.SessionStrategy;
import org.springframework.web.bind.ServletRequestUtils;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.context.request.ServletWebRequest;
import org.woodwhale.king.model.ImageCode;

@RestController
public class ValidateCodeController {

    @Autowired
    private SessionStrategy sessionStrategy;

    @GetMapping("/code/image")
    public void createCode(HttpServletRequest request, HttpServletResponse response) throws IOException {
        ImageCode imageCode = generate(new ServletWebRequest(request));
        sessionStrategy.setAttribute(new ServletWebRequest(request), SESSION_KEY, imageCode);
        ImageIO.write(imageCode.getImage(), "JPEG", response.getOutputStream());
    }

    /**
     * 生成图形验证码
     * @param request
     * @return
     */
    private ImageCode generate(ServletWebRequest request) {
        int width = ServletRequestUtils.getIntParameter(request.getRequest(), "width", WIDTH);
        int height = ServletRequestUtils.getIntParameter(request.getRequest(), "height", HEIGHT);
        BufferedImage image = new BufferedImage(width, height, BufferedImage.TYPE_INT_RGB);

        Graphics g = image.getGraphics();

        Random random = new Random();

        g.setColor(getRandColor(200, 250));
        g.fillRect(0, 0, width, height);
        g.setFont(new Font("Times New Roman", Font.ITALIC, 20));
        g.setColor(getRandColor(160, 200));
        for (int i = 0; i < 155; i++) {
            int x = random.nextInt(width);
            int y = random.nextInt(height);
            int xl = random.nextInt(12);
            int yl = random.nextInt(12);
            g.drawLine(x, y, x + xl, y + yl);
        }

        String sRand = "";
        int length = ServletRequestUtils.getIntParameter(request.getRequest(), "length", RANDOM_SIZE);
        for (int i = 0; i < length; i++) {
            String rand = String.valueOf(random.nextInt(10));
            sRand += rand;
            g.setColor(new Color(20 + random.nextInt(110), 20 + random.nextInt(110), 20 + random.nextInt(110)));
            g.drawString(rand, 13 * i + 6, 16);
        }

        g.dispose();

        return new ImageCode(image, sRand, EXPIRE_SECOND);
    }

    /**
     * 生成随机背景条纹
     *
     * @param fc
     * @param bc
     * @return
     */
    private Color getRandColor(int fc, int bc) {
        Random random = new Random();
        if (fc > 255) {
            fc = 255;
        }
        if (bc > 255) {
            bc = 255;
        }
        int r = fc + random.nextInt(bc - fc);
        int g = fc + random.nextInt(bc - fc);
        int b = fc + random.nextInt(bc - fc);
        return new Color(r, g, b);
    }
}

为了提升代码的可扩展性，随机验证码的生成方法generate()的方法最好是抽成接口，后期可能还有短信验证码，三方登录的验证码，这里仅做演示。上述验证码图片效果：

验证码过滤器

SpringSecurity是通过过滤器链来进行校验的，我们想要验证图形验证码，所以可以在认证流程之前，也就是UsernamePasswordAuthenticationFilter之前进行校验。

那么自定义的验证码过滤器也需要实现j2EE的过滤器接口，同时验证方法validate()只做了内部方法抽象，后期可以做成可扩展的抽象接口，这个void方法可能会抛出异常，这里的异常设计成了spring security框架的AuthenticationException高级抽象异常的子类，为了就是保证和安全认证的异常同步，后期使用同一个失败处理器抓取AuthenticationException类型的异常即可：

import org.springframework.security.core.AuthenticationException;

public class MyException extends AuthenticationException {

    private static final long serialVersionUID = 1L;

    public MyException(String msg) {
        super(msg);
    }

}

而上述异常的接收者就是springboot + spring security 学习笔记（一）自定义基本使用及个性化登录配置里提到的自定义认证失败处理器。

import static org.woodwhale.king.commons.MyConstants.SESSION_KEY;

import java.io.IOException;
import java.util.Objects;

import javax.servlet.Filter;
import javax.servlet.FilterChain;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

import org.apache.commons.lang3.StringUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.security.core.AuthenticationException;
import org.springframework.security.web.authentication.AuthenticationFailureHandler;
import org.springframework.social.connect.web.SessionStrategy;
import org.springframework.stereotype.Component;
import org.springframework.web.bind.ServletRequestBindingException;
import org.springframework.web.bind.ServletRequestUtils;
import org.springframework.web.context.request.ServletWebRequest;
import org.springframework.web.filter.OncePerRequestFilter;
import org.woodwhale.king.MyException;
import org.woodwhale.king.model.ImageCode;

import lombok.extern.slf4j.Slf4j;

@Slf4j
@Component("validateCodeFilter")
public class ValidateCodeFilter extends OncePerRequestFilter implements Filter {

    /**
     * 验证码校验失败处理器
     */
    @Autowired
    private AuthenticationFailureHandler authenticationFailureHandler;

    @Autowired
    private SessionStrategy sessionStrategy;

    @Override
    protected void doFilterInternal(HttpServletRequest request, HttpServletResponse response, FilterChain filterChain)
            throws ServletException, IOException {

        // 必须是登录的post请求才能进行验证，其他的直接放行
        if(StringUtils.equals("/user/login", request.getRequestURI()) && StringUtils.equalsIgnoreCase(request.getMethod(), "post")) {
            log.info("request : {}", request.getRequestURI());
            try {
                // 1. 进行验证码的校验
                validate(new ServletWebRequest(request));
            } catch (AuthenticationException e) {
                // 2. 捕获步骤1中校验出现异常，交给失败处理类进行进行处理
                authenticationFailureHandler.onAuthenticationFailure(request, response, e);
                return;
            }
        }

        // 3. 校验通过，就放行
        filterChain.doFilter(request, response);

    }

    private void validate(ServletWebRequest request) throws ServletRequestBindingException {
        // 1. 获取请求中的验证码
        String codeInRequest = ServletRequestUtils.getStringParameter(request.getRequest(), "imageCode");
        // 2. 校验空值情况
        if(StringUtils.isEmpty(codeInRequest)) {
            throw new MyException("验证码不能为空");
        }

        // 3. 获取服务器session池中的验证码
        ImageCode codeInSession = (ImageCode) sessionStrategy.getAttribute(request, SESSION_KEY);
        if(Objects.isNull(codeInSession)) {
            throw new MyException("验证码不存在");
        }

        // 4. 校验服务器session池中的验证码是否过期
        if(codeInSession.isExpried()) {
            sessionStrategy.removeAttribute(request, SESSION_KEY);
            throw new MyException("验证码过期了");
        }

        // 5. 请求验证码校验
        if(!StringUtils.equals(codeInSession.getCode(), codeInRequest)) {
            throw new MyException("验证码不匹配");
        }

        // 6. 移除已完成校验的验证码
        sessionStrategy.removeAttribute(request, SESSION_KEY);
    }
}

细节注意：这个过滤器继承了OncePerRequestFilter，目的在于接受 spring 的管理，它能保证我们的过滤器在一次请求中只被调用一次。

验证码过滤器配置

验证码的过滤应该在用户认证过滤之前，所以需要配置在UsernamePasswordAuthenticationFilter过滤器之前，自定义的ValidateCodeFilter过滤器由于配置了@Component("validateCodeFilter")，所以已经注入到了 spring 中，安全认证配置中直接@Autowired引用即可。

**注意：**因为在验证码Controller 中设置了这个/code/image请求路径，因此要做不需验证配置，将其加入到.antMatchers()中。

@Configuration
@EnableWebSecurity
public class WebSecurityConfig extends WebSecurityConfigurerAdapter {

    @Autowired
    private ValidateCodeFilter validateCodeFilter;

    @Override
    protected void configure(HttpSecurity http) throws Exception {
        // 将自定义的验证码过滤器放置在 UsernamePasswordAuthenticationFilter 之前
        http.addFilterBefore(validateCodeFilter, UsernamePasswordAuthenticationFilter.class)
            .formLogin()
            .loginPage("/login")	 					// 设置登录页面
            .loginProcessingUrl("/user/login") 			// 自定义的登录接口
            .successHandler(myAuthenctiationSuccessHandler)
            .failureHandler(myAuthenctiationFailureHandler)
            .defaultSuccessUrl("/home").permitAll()		// 登录成功之后，默认跳转的页面
            .and().authorizeRequests()					// 定义哪些URL需要被保护、哪些不需要被保护
            .antMatchers("/", "/index", "/user/login", "/code/image").permitAll() // 设置所有人都可以访问登录页面
            .anyRequest().authenticated() 				// 任何请求,登录后可以访问
            .and().csrf().disable(); 					// 关闭csrf防护

    }
}

到此，整个图片验证码的安全认证流程设计就结束了，可以再回头看看笔者最开始画的时序图，感觉还是非常不专业规范的，这里辅助说明的草稿，如笔者有设计更好的时序图，欢迎交流。
