深入学习Redis（一）基础数据结构

本章节主要分析redis的几种常用的底层数据结构

一、字符串

1.1 数据结构

    在redis内部，除去字符串字面量（无须进行修改的字符串）外，redis会使用一种SDS的数据结构来表示字符串，无论是key还是value。

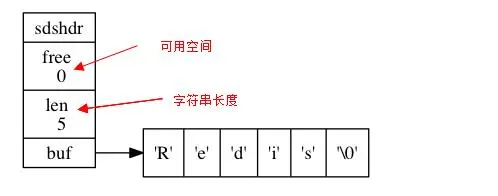

                                   如上图所示， SDS包含三个属性值

• free记录buf数组中未使用的字节的数量
• len记录buf数组中已使用的字节的数量
• buf是一个字节数组，用于保存字符串


1.2 SDS和C语言字符串比较的优势

• SDS获取字符串长度的时间复杂度为O(1)，直接获取len，而C语言为O(N)
• 使用SDS api可以杜绝缓冲区溢出
• 可以减少修改字符串带来的内存重分配次数。通过空间预分配和惰性空间释放，将修改字符串需要重新分配内存的次数由N次减少为最多N次
• SDS不仅可以保存文本数据，还可以保存任意格式的二进制数据
• 兼容部分C字符串函数

二、hash字典

2.1 数据结构

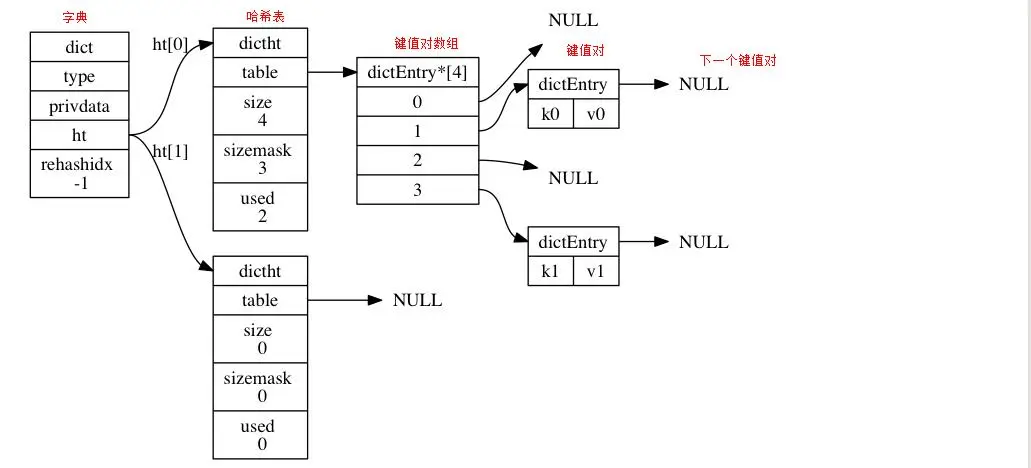

上图是redis中整个字典的数据结构

• 字典：字典包括type、privdata、ht、rehashidx等字段，其中rehashidx是和渐进式rehash相关的属性，记录了rehash的进度，ht是一个长度为2的数组，正常使用的是ht[0]，在进行扩容缩容rehash时，会使用到ht[1]。ht的元素就是下面的哈希表
• 哈希表：和java中hashmap类似，table是用来存放键值对的数组，size是hash表大小，sizemask是用来进行取模运算用的，used表示目前存在键值对的索引数量
• 键值对：属性包括key， value，next

2.2 redis字典的特性

redis中的字典，整体上和java 中的hashmap类似，但是其中也存在一些特殊的地方

• 字典的hash函数由type中的hashFunction实现，不同类型的字典hash计算方法不一样
• 为了防止rehash阻塞主线程，redis采用了一种渐进式rehash的算法，后续独立讲解

三、list列表

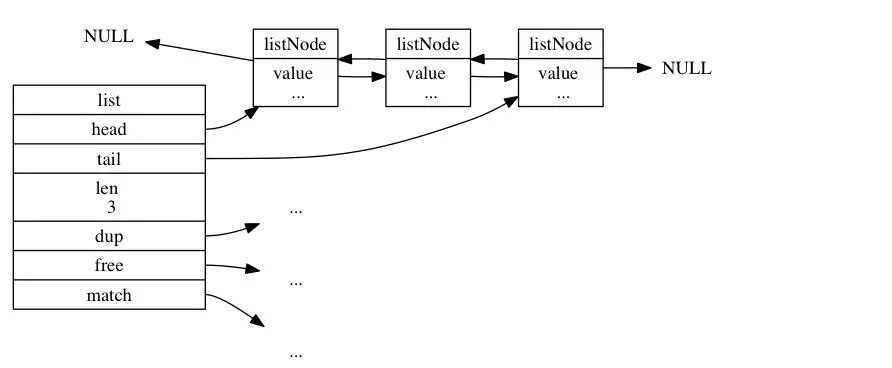

3.1 数据结构

• head指向链表头，tail指向链表尾
• len保存链表长度，保证取链表长度的时间复杂度为O(1)
• dup函数用于复制链表节点所保存的值；free函数用于释放链表节点所保存的值；match函数则用于对比链表节点所保存的值和另一个输入值是否相等。
• listNode中value可以是是一个void*指针，可以保存任意类型的值


3.2 链表特性

• 双向列表：删除，插入的时间复杂度为O(1)，查找的时间复杂度为O(N)
• 无环：头节点prev和尾节点的next都是null
• 可快速定位到头和尾

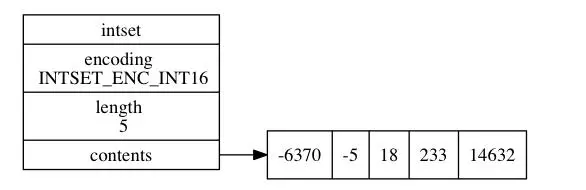

四、intset

• encoding表示当前整数的编码方式
• length表示当前元素的个数
• contents存储集合中的元素

4.2 intset特性

• 当添加的元素类型比当前集合中元素类型更高时，需要先对整个集合元素进行升级，再添加元素
• intset中的元素是按顺序进行存放的，所有可以进行二分查找，查找效率较高

五、压缩列表

5.1数据结构

压缩列表是为了节约内存而开发的，由一系列特殊编码的连续内存块组成

• zlbytes记录整个列表占用的内存字节数
• zltail记录压缩列表的尾节点的偏移量
• zllen记录整个压缩列表中节点的个数
• entryX用以保存列表元素
• zlend特殊标志位，标志列表结束


每个entry由下图组成

• preivious_entry_length表示前面的entry的字节长度，在进行逆向遍历时，可以根据这个字段计算出前面entry的起始地址
• encoding记录了content属性保存的数据类型及长度
• content存放的具体内容

六、跳跃列表

6.1 数据结构

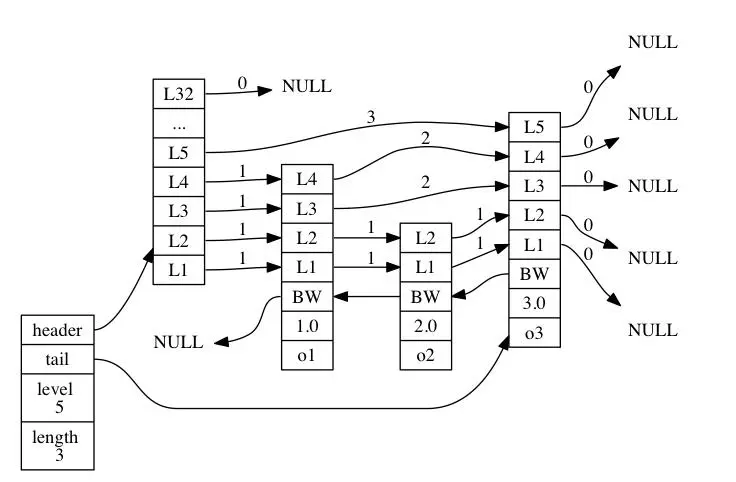

跳跃表是在链表的基础上采用分层的结构，和正常的链表不一样的是，跳跃列表的next指针是一个数组，一个节点可以指向多个next，并且对应不同测层次。节点代码如下

typedef struct zskiplistNode {

    // 后退指针
    struct zskiplistNode *backward;

    // 分值
    double score;

    // 成员对象
    robj *obj;

    // 层
    struct zskiplistLevel {

        // 前进指针
        struct zskiplistNode *forward;

        // 跨度
        unsigned int span;

    } level[];

} zskiplistNode;

6.2 跳跃列表分析

跳跃列表的最底层是一个双向链表，在插入新的节点时，会根据概率，构造更高层次的单向链表，层次越高，概率越小，下面是一种简单的计算跳跃列表层次的代码

randomLevel()
level := 1
// random()返回一个[0...1)的随机数
while random() < p and level < MaxLevel do
   level := level + 1
return level

可以看出一个节点加入第二层链表的概率是p（p<1），加入第三层链表的概率是p*p。

• 跳跃列表的查询效率近似于二分查找，可以达到平均O(logN)，最坏O(N)的时间复杂度
• 相比于平衡树，跳跃列表构造更加简单明了，并且插入操作更方便


七、redis中五种基本数据对象的实现方式

7.1 字符串对象

字符串对象的编码可以是int 、raw、embstr

• 如果一个字符串对象保存的是整数值， 并且这个整数值可以用 long 类型来表示， 使用int
• 如果字符串对象保存的是一个字符串值， 并且这个字符串值的长度大于 39 字节，使用 raw 。
• 如果字符串对象保存的是一个字符串值， 并且这个字符串值的长度小于等于 39 字节，使用embstr

7.2 列表对象

列表对象的编码可以是 ziplist（压缩列表） 或者 linkedlist（链表） 。

• 列表对象保存的所有字符串元素的长度都小于 64 字节，且列表对象保存的元素数量小于 512 个，此时使用ziplist
• 其他的时候使用linkedlist

7.3 哈希对象

哈希对象的编码可以是 ziplist 或者 hashtable 。

• 哈希对象保存的所有键值对的键和值的字符串长度都小于 64 字节，且哈希对象保存的键值对数量小于 512 个，此时使用ziplist
• 其余时候使用hashtable

7.4 集合对象

集合对象的编码可以是 intset 或者 hashtable 。

• 集合对象保存的所有元素都是整数值，且集合对象保存的元素数量不超过 512 个，此时使用intset
• 其余使用hashtable

7.5 有序集合

有序集合的编码可以是 ziplist 或者 skiplist 。

• 有序集合保存的元素数量小于 128 个，且有序集合保存的所有元素成员的长度都小于 64 字节，此时使用ziplist
• 其余使用skiplist
