WebGL 3D 入门与实践： CSS 中的 3D 属性

本节内容来自于小册 WebGL 入门与实践。

前面介绍了 3D 变换的原理和算法实现，并通过一些简单的 demo 演示了变换效果，但这些 demo 都是使用 WebGL 技术渲染。本节我们暂时不使用 WebGL，而是改用前端同学最熟悉的 CSS 技术来实现 3D 效果，并进一步了解 CSS 中的 3D 属性和 WebGL 中 3D 概念的异同之处。

CSS 中的 3D 属性

下面是 CSS3 中的几个很重要的 3D 属性：

transform：对 DOM 进行变换，相当于 WebGL 中对模型进行的变换。
transform-origin：设置变换的中心点。
perspective-origin：视点，相当于 WebGL 中摄像机的 X、Y 轴坐标。
perspective：视距，启用该属性相当于在 WebGL 中设置摄像机和 DOM 元素之间在 Z 轴方向上的距离，设置该属性不等于 0 时会自动启用透视投影效果。
transform-style：是否启用 3D 变换。
backface-visibility：背面是否可见。

本节我们主要讲述 CSS 中的变换属性transform，变换分为基本变换和矩阵变换，基本变换大家都比较熟悉了，本节不做过多介绍，我们主要介绍矩阵变换和组合变换。

变换：transform

transform 是大家最常用的一个属性，我们经常会使用它实现一像素的边框和以及容器或者内容的水平、垂直居中，又或者利用它实现强制 GPU 渲染，提升动画性能。

transform 分为 2D 和 3D 变换，3D 变换只是在 2D 的基础上增加了 Z 轴方向的变换。

一般情况下，如果对一个 DOM 施加变换，那么变换的中心往往是 DOM 的中心位置，类比到 WebGL 中，也就是模型的中心，我们可以把 CSS 中的 DOM 看做 WebGL 中的模型。

transform 包含四个基本变换属性值：translate、rotate、skew、scale，对应的 3D 变换属性值为 translate3d、rotate3d、scale3d。

注意，skew 没有对应的 3D 变换设置。

基本变换大家应该都很熟悉了，后面重点要讲解的是 matrix 、matrix3d的计算与使用，以及组合变换的使用技巧。

当然，下面我们还是先回顾一下 transform 的基本用法。

平移

平移的使用方法：

translate(tx, ty)
translate3d(tx, ty, tz)
translateX(tx)
translateY(ty)
translateZ(tz)

将 dom 元素分别沿着 X、Y、Z 轴向平移 30 px。

/* 分别沿 X 轴和 Y 轴平移 30 px。*/
transform: translate(30px, 30px);
/* 分别沿 X 轴、 Y 轴、Z 轴平移 30 px。*/
transform: translate3d(30px, 30px, 30px);
/* 沿 X 轴平移 30 px。*/
transform: translateX(30px);
/* 沿 Y 轴平移 30 px。*/
transform: translateY(30px);
/* 沿 Z 轴平移 30 px。*/
transform: translateZ(30px);

旋转

旋转用法也比较简单，在此不做过多描述。

rotate(angle)，绕 Z 轴旋转。
rotate3d(x, y, z, angle)。绕轴axis = {x:x, y:y, z:z}旋转指定角度angle。
rotateX(angle)，绕 X 轴旋转。
rotateY(angle)，绕 Y 轴旋转。
rotateZ(angle)，绕 Z 轴旋转。

/*绕 X 轴旋转 45 deg。*/
transform: rotate(45deg);
/* 将第一个参数设置为 1， 代表绕 X 轴旋转 45 deg。*/
transform: rotate3d(1, 0, 0, 45deg);
/* 将第二个参数设置为 1， 代表绕 Y 轴旋转 45 deg。*/
transform: rotate3d(0, 1, 0, 45deg);
/* 将第三个参数设置为 1， 代表绕 Y 轴旋转 45 deg。*/
transform: rotate3d(0, 0, 1, 45deg);
/* 将三个参数都设置为 1， 代表绕 Y 轴旋转 45 deg。*/
transform: rotateZ(45deg);

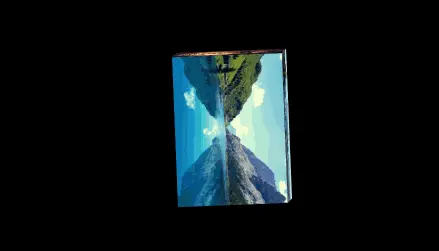

绕任意轴的旋转。

关于旋转，我想说明一下rotate3d 的使用方式，它接收一个轴向量和一个角度，代表绕轴向量旋转某个角度。

举个例子来说，我们想让模型绕轴 axis= {x: 1,y: 1,z: 1}进行旋转，那么用rotate3d表示如下：

.box{
    animation: rotate 3s infinite linear;
}
@keyframes rotate{
    0% {
        transform:rotate3d(1, 1, 1, 0deg);
    }
    100% {
        transform:rotate3d(1, 1, 1, 360deg);
    }
}

变换参照点 transform-origin

根据上图的例子，你会发现，默认的旋转是绕着模型的中心位置进行的，这个位置是浏览器默认的。但事实上，CSS 仍然提供了对变换中心的设置功能，通过设置 transform-origin 来实现。

transform-origin 包含 X、Y、Z 轴坐标的设置。
transform-origin 接收百分比数值时，是以自身尺寸为基准的。

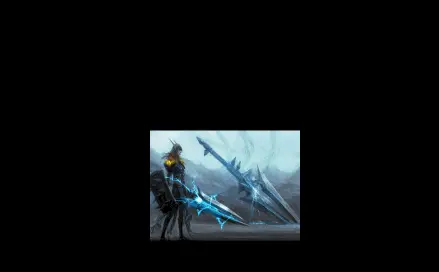

比如，我们让一个 DOM 元素沿着上边沿进行进行旋转，只需要将 transform-origin 的 Y 轴分量设置为 0% 或者 0 即可。

transform-origin: 50% 0%;
transform: rotateX(90deg);

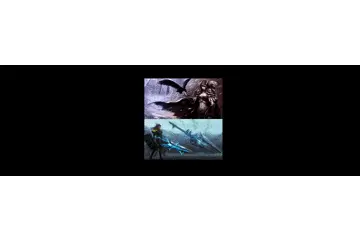

这个概念比较简单，但是很灵活。利用它我们能实现很多有意思的 3D 效果，比如 CSS 版的魔方。

缩放

缩放的使用方法也很简单。

scale(sx, sy)，沿 X 轴方向缩放 sx 倍，沿 Y 轴方向缩放 sy 倍。
scale(sx)，沿 X 轴方向和 Y 轴方向缩放 sx 倍。
scale3d(sx, sy, sz)，分别沿 X、Y、Z 轴方向缩放 sx、sy、sz 倍。
scaleX(sx)，沿 X 轴方向缩放 sx 倍。
scaleY(sy)，沿 Y 轴方向缩放 sy 倍。

代码示例：

/* 沿 X 轴和 Y 轴 放大两倍。*/
transform: scale(2);
/* 沿 X 轴方向当大 3 倍，沿 Y 轴方向放大 2 倍。*/
transform: scale(3, 2);
/* 分别在 X 、Y、 Z 轴方向放大 2倍、3倍、4倍。*/
transform: scale3d(2, 3, 4);
/* 在 X 轴方向放大两倍。*/
transform: scaleX(2);
/* 在 Y 轴方向放大两倍。*/
transform: scaleY(2);

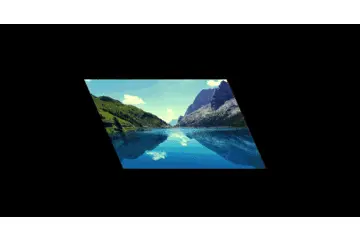

斜切

斜切的使用方法：

skew(xAngle, yAngle)，DOM 元素沿着 X 方向切变 xAngle 度，沿 Y 轴方向切变 yAngle 度。
skewX(xAngle)，沿 X 轴方向切变 xAngle 度。
skewY(yAngle)，沿 Y 轴方向切变 yAngle 度。

斜切可以理解为将 DOM 元素沿 X 轴或者 Y 轴拉伸，切变会改变物体的形状。

代码示例：

/* 沿 X 轴切变 30 度。*/
transform: skew(30deg);
/* 沿 X 轴切变 30 度，沿 Y 轴切变 40 度。*/
transform: skew(30deg, 40deg);
/* 沿 X 轴方向切变 30 度。*/
transform: skewX(30deg);
/* 沿 Y 轴方向切变 40 度。*/
transform: skewY(40deg);

以上就是 transform 的常见用法，接下来我们开始讲重点了：组合变换和 matrix

组合变换

组合变换就是在 transform 的属性值中附加多个变换效果，而不只是单一的变换。

比如下面这个变换样式：

transform: rotateX(60deg) rotateY(60deg);

这个样式的作用是先让 DOM 元素绕着 X 轴旋转 60 度，注意此时 DOM 元素的坐标系改变了，再绕变换后的坐标系的 Y 轴旋转 60 度。

需要谨记的是：

transform 后的多个变换要用空格分开。
从前往后理解这些变换，后一个变换都是基于前一个变换后的新坐标系进行，也称动态坐标系变换。
从后往前理解，每一个变换都是按照 DOM 元素最开始的坐标轴（可以理解为世界坐标系）进行，也称为静态坐标系变换。

至于多个变换是基于动态坐标系进行构思，还是基于静态的世界坐标系进行构思，取决于每个人的理解习惯，但最终的变换效果都是一样的。

在欧拉角章节我们也讲过了多个矩阵相乘时，从前往后和从后往前理解变换所基于的坐标系是不同的。transform 多个变换理解顺序和前面所讲的保持一致。

再举个比较明显的例子，我们先让 DOM 旋转 60 度，然后将其沿 X 轴平移 200 像素，大家觉得 DOM 会按照怎样的轨迹变换？

我们看一下：

transform: rotateX(60) translateX(200px);

为了更方便观察 3D 组合变换的效果，我将图片外层容器的视点设置在了右上方：

.imgWrapper{
    perspective: 300px;
    margin-top:300px;
    position: relative;
    perspective-origin: 100% -100px;
}

关于视点 perspective-origin 和视距 perspective 我们放在下一节讲述。

从前往后理解变换，需要按照`模型坐标系`理解：

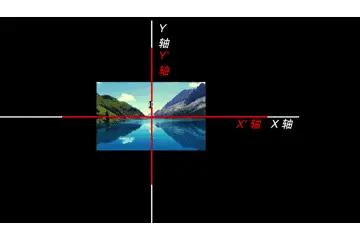

下图，白色坐标轴是图片默认的坐标系，当图片绕 X 轴旋转 60 度后，坐标系变成红色坐标轴的指向。

接着沿当前图片坐标系的红色 X' 轴平移 200 像素，此时，应该朝向屏幕里侧和右侧移动。

从后往前理解多个变换，需按照世界坐标系理解

请注意，CSS 中的世界坐标系就是施加变换的 DOM 节点（本例为图片）最开始的坐标系，即图中的白色坐标轴。

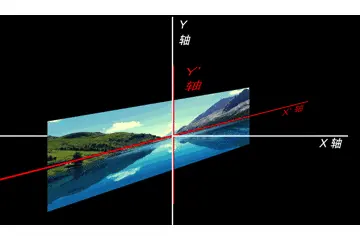

首先沿着 X 轴平移 200 像素。
接着绕世界坐标系的 Y 轴旋转 60 度。

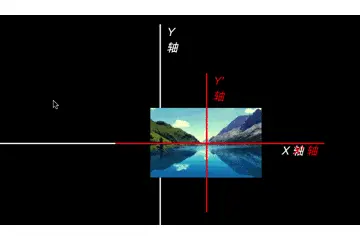

可以看出，无论我们按照哪种坐标系理解，最终变换效果都是一样的，看下图：

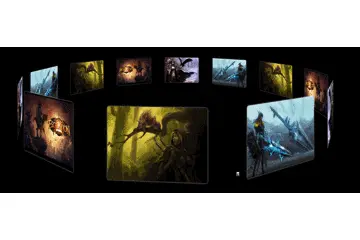

这就是组合变换要注意的地方，了解了组合变换的规律，我们才能做出很有意思的特效，比如照片墙：

照片墙的核心原理就是先将图片沿着 Z 轴方向移动一定距离，之后绕世界坐标系的Y 轴旋转指定角度。

transform: rotateY(30deg) translateX(200px);

当然，这只是核心原理，事实上我们还需要做如下几步：

让图片能够显示出 3D 效果，这一步需要让图片父容器的 transform-style 属性设置为 preserve-3d。
为父容器加上透视属性perspective，设置为透视投影，并调整合适的视距，这样才能实现近大远小的效果。

这几个属性我们下节细讲，先贴下照片墙的效果：

具体的实现我们在讲视点和视距属性时再分析。

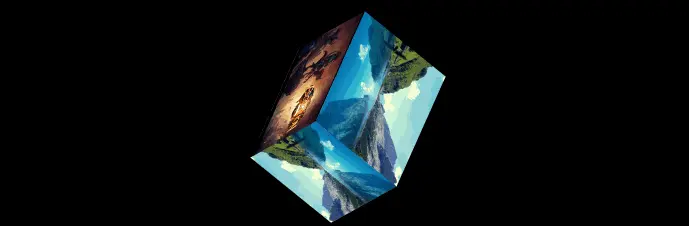

又比如 3D 盒效果：

这是一个立方体盒子，每个面上都对应一张图片，当然，你也可以根据自己的需要往各个面上放置自己的内容。

立方体盒子的原理也是利用组合变换实现的：

前面：沿着 Z 轴往前（朝向屏幕外）平移指定像素。
后面，沿着 Z 轴往后（朝向屏幕里）平移指定像素。
上面，沿着 Y 轴往上平移，接着绕 X 轴旋转 90 度。
下面，沿着 Y 轴往下平移，接着绕 X 轴旋转 90 度。
左面，沿着 X 轴往左平移，接着绕 Y 轴旋转 90 度。
右面，沿着 X 轴往右平移，接着绕 Y 轴旋转 90 度。

当然，为了实现 3D 效果，也要在图片的父容器上设置 transform-style 为 preserve-3d 才可以。

这里主要展示组合变换顺序的理解与强大，不对实现做分析，实现过程留在下一节和视点以及视距一起介绍。

我们还是先把变换讲完，接下来介绍 transform 的另一个重要用法，matrix 和 matrix3d。

matrix

transform 除了提供一些基本变换，还提供了 matrix 和 matrix3d 属性值，这两个属性值是做什么的呢？

matrix 是矩阵的意思，transform 是变换属性，所以 matrix 就是对 DOM 执行变换的矩阵，这和我们前面讲的 WebGL 的变换矩阵概念相同。

根据前面的学习，我们知道 2 维平面的变换矩阵，是一个 3 阶矩阵，包含 9 个数字：

\begin{aligned}
\begin{pmatrix}
x0 & y0 & tx \\\
x1 & y1 & ty \\\
0 & 0 & 1
\end{pmatrix}
\end{aligned}

按照我们之前章节坐标系变换的原理分析：

x0、x1 代表变换之后的 X 轴基向量在原坐标系中的表示。
y0、y1 代表变换之后的 Y 轴基向量在原坐标系中的表示。
tx、ty 代表坐标原点的偏移量。

如果没有看之前章节的话，可能不太理解基向量的含义以及坐标系的概念，大家可以去看一下，理解一下坐标系变换的原理。

你会看到第三行的数值是固定的0 0 1，所以，浏览器为了简化赋值，规定 transform 中的 matrix 只接受 3 阶矩阵的前两行参数，共 6 个数字。

请记住，matrix 的参数顺序对应上面的矩阵元素如下：

transform: matrix(x0, x1, y0, y1, tx, ty);

前面章节我们推导过基本变换的矩阵表示：

平移

沿 X 轴平移 tx 像素，沿 Y 轴平移 ty 像素：

\begin{aligned}
\begin{pmatrix}
1 & 0 & tx \\\
0 & 1 & ty \\\
0 & 0 & 1
\end{pmatrix}
\end{aligned}

缩放

沿 X 轴方向缩放 sx 倍，沿 Y 轴缩放 sy 倍：

\begin{aligned}
\begin{pmatrix}
sx & 0 & 0 \\\
0 & sy & 0 \\\
0 & 0 & 1
\end{pmatrix}
\end{aligned}

也就是说基本变换我们都可以用 matrix 来表示。

斜切沿着 X 轴倾斜 α 度，沿着 Y 轴倾斜 θ 度：

\begin{aligned}
\begin{pmatrix}
1 & tan\alpha & 0 \\\
tan\theta & 1 & 0 \\\
0 & 0 & 1
\end{pmatrix}
\end{aligned}

旋转

绕 Z 轴旋转 θ 角度：

\begin{aligned}
\begin{pmatrix}
cos\theta & -sin\theta & 0 \\\
sin\theta & cos\theta & 0 \\\
0 & 0 & 1
\end{pmatrix}
\end{aligned}

绕 Z 轴旋转 60 度。

用 rotateZ 表示上面的旋转很简单，我们看下用 matrix 如何表示：

$cos(60) = 0.5$

$sin60 = \frac{\sqrt3}{2} = 0.866（约等）$

将这两个数字代入 matrix 公式，得出变换样式为：

transform: matrix(0.5, 0.866, -0.866, 0.5, 0, 0);

你会发现无论我们是用 rotateZ 表示，还是用 matrix 表示，变换效果都是一样的。

matrix3d

matrix3d，顾名思义，代表 3 维变换，它是一个 4 阶矩阵，需要 16 个数字来表示。

\begin{aligned}
\begin{pmatrix}
x0 & y0 & z0 & tx \\\
x1 & y1 & z1 & ty \\\
x2 & y2 & z2 & tz \\\
0 & 0 & 0 & 1
\end{pmatrix}
\end{aligned}

可以看到，每一个基向量都增加了一个 Z 轴方向分量 x2、y2、z2、tz。

事实上，3D 的基本变换都可以用 matrix 或者 matrix3d 来表示，但是一些复杂变换只能使用 matrix 或者 matrix3d 来实现。

matrix 对我们来说有什么用呢？

这是一个很关键的问题，大家会觉得，基本变换的用法更容易理解，更方便书写，matrix 需要的参数太多，而且参数值需要计算，更糟糕的是，我们往往不知道怎么计算，那 matrix 有什么用呢？

这是个好问题，但我想说的是 matrix 能完成基本变换不能完成的变换，能做出基本变换完成不了的效果。

这时你就该考虑使用 matrix 了。

紧跟而来的问题是，matrix 如何求得呢？

我们前面章节讲述了 matrix 矩阵的求法，一旦你确定了需要的变换，你就可以计算变换后的基向量，然后将基向量的各个分量代入矩阵的各个位置即可求出变换矩阵，有了变换矩阵，也就有了 matrix 所需要的各个元素，将矩阵转化成 matrix 或者 matrix3d 所需要的字符串就轻而易举了。

镜像效果

镜像效果，采用基本变换是实现不了的，只能借助于矩阵。比如左右镜像，左右镜像无非就是 Y 轴基向量不变，X 轴坐标对调，原坐标与新坐标关系如下：

\begin{aligned}
x^{'} &= -x \\\
y^{'} &= y
\end{aligned}

所以有：

\begin{aligned}
x0 &= -1 \\\
x1 &= 0 \\\
y0 &= 0 \\\
y1 &= 1
\end{aligned}

将这些值，代入 matrix公式中，可以得出变换：

transform: matrix(-1,0,0,1,0,0);

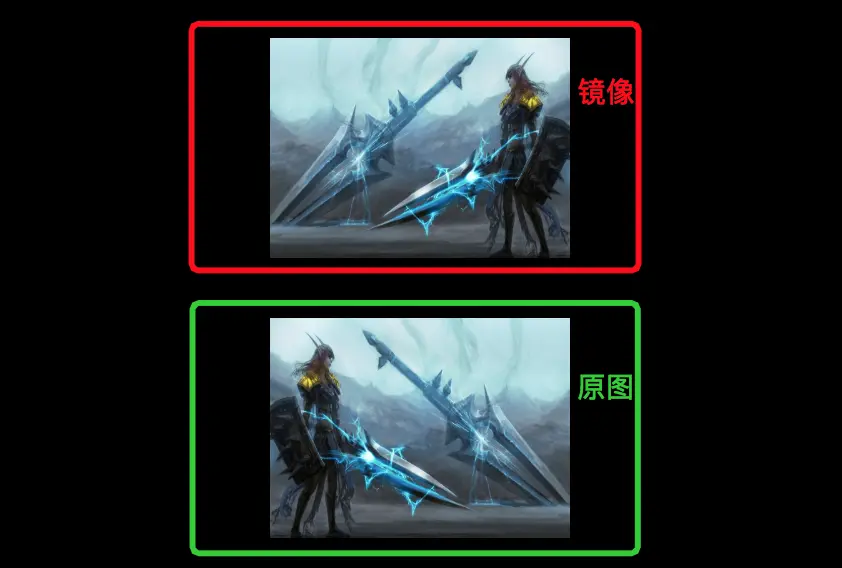

我们看下效果：

当然大家也可以举一反三，比如上下镜像：

transfom: matrix(1,0,0,-1,0,0)

绕任意轴旋转。

绕任意轴的旋转，除了可以使用 rotate3d 来实现，还可以使用 matrix3d。这个旋转矩阵该如何计算呢？

还记得基本变换章节我们推导出的绕固定轴旋转的矩阵方法axisRotation吗？

axisRotation(axis, angle)，其中 axis 是一个三维向量，angle 是一个弧度值。

这里我不准备举绕基本轴旋转的例子，因为它们不需要matrix3d 出手，我们想绕{x:1, y: 1, z: 1}的倾斜轴旋转，上面的 axisRotation 方法该出场了，它会为我们提供变换矩阵，但是我们还需要将变换矩阵转化为 css 样式，我们先封装一个矩阵转 css 的方法：

function matrix2css(mt){
    var transformStyle = 'matrix(';
    if(mt.length == 16){
        css = 'matrix3d('
    }
    for(let i =0; i< mt.length; i++){
        transformStyle += mt[i];
        if(i !== mt.length - 1){
            transformStyle += ','
        }else{
            transformStyle +=')'
        }
    }
    return transformStyle;
}

接着可以通过 axisRotation 方法计算出变换矩阵了，比如旋转 90 度。

let mt = matrix.axisRotation({x:1, y:1, z:1}, Math.PI / 180 * 90)

在这里我用绕轴向量 axis = {x:1, y:1, z:1} 不停旋转的动画演示：

function render(){
    if(!playing){
        return;
    }
    angle ++;
    mt = matrix.axisRotation({x: 1,y: 1,z: 1}, Math.PI / 180 * angle);
    let css = matrix2css(mt);
    ?('.box')[0].style.transform = css;
    requestAnimationFrame(render);
}
document.body.addEventListener('click',function(){
  playing = !playing;
  render();
})

是不是很简单呢？

总结

transform 中的基本变换都可以使用 matrix 和 matrix3d 来表示，只有当基本变换表示不了我们的变换时，我们才考虑使用 matrix 或者 matrix3d 。

可见，即使不做 WebGL 开发，我们之前学到的内容也会对普通开发者大有帮助，掌握变换原理，配合 CSS3 中的 3D 属性，照样可以做出很酷炫的 3D 动画效果。

回顾

本节讲述了 CSS 中的 3D 变换，以及它们与 WebGL 变换的相同之处。总的来说，基本原理都是一样的，之前封装的数学矩阵库，不仅可以用在 WebGL 领域，也可以用在 css 领域。

下一节，我们讲述 CSS 中 3D 变换的其它几个重要属性，变换类型(transform-style)、视点(perspective-origin)、视距(perspective)。
