TCP/IP协议 TCP包深入理解

详细解释TCP/IP标志位

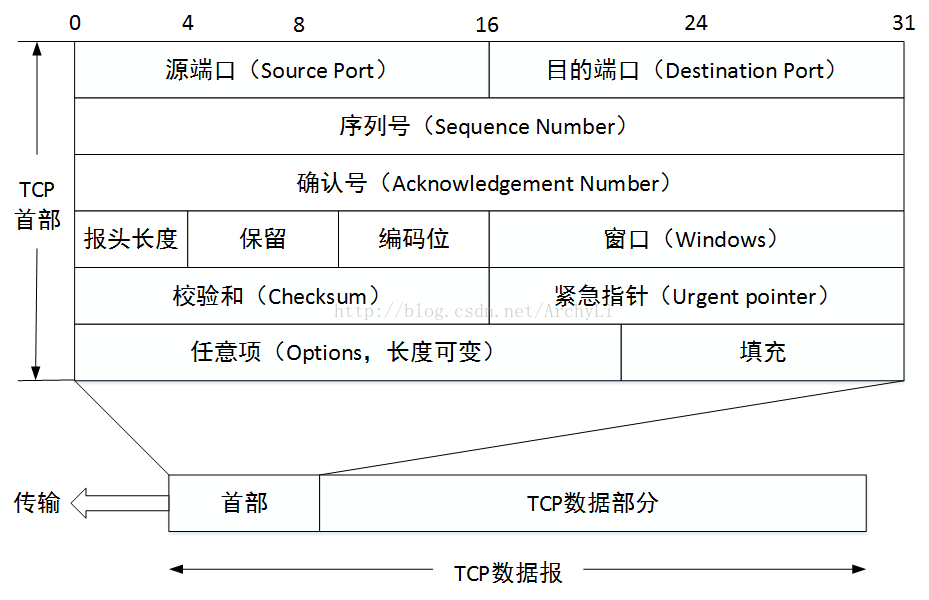

TCP报格式

继续使用TCP/IP协议 TCP浅析中抓到的包进行分析。

no	Time	Source	Destination	protocal	Length	info
3	0.000278	192.168.137.28	192.168.1.102	TCP	58	49155 → 5000 [SYN] Seq=0 Win=8196 Len=0 MSS=1460

上面是3号包的大体情况。下面贴上3号包的详细信息。

地址	0	1	2	3	4	5	6	7	8	9	0xa	0xb	0xc	0xd	0xe	0xf
00	00	ff	9f	9a	70	89	52	54	00	11	22	33	08	00	45	00
10	00	2c	00	23	00	00	ff	06	af	d5	c0	a8	89	1c	c0	a8
20	01	66	c0	03	13	88	00	00	22	e1	00	00	00	00	60	02
30	20	04	75	e2	00	00	02	04	05	b4

其中关于TCP包的信息是0x22 ~ 0x30 。一共0x18个字节

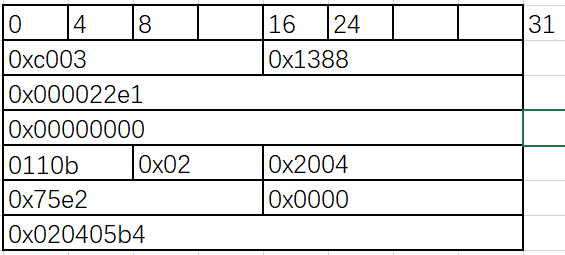

• TCP包数据

地址	0	1	2	3	4	5	6	7	8	9	0xa	0xb	0xc	0xd	0xe	0xf
00	c0	03	13	88	00	00	22	e1	00	00	00	00	60	02	20	04
10	75	e2	00	00	02	04	05	b4

暂时还没有发现mss在哪里设置的。

• 特别应该注意 这些数据包都是以大端的方式储存的。

Transmission Control Protocol, Src Port: 49155, Dst Port: 5000, Seq: 0, Len: 0
    Source Port: 49155
    Destination Port: 5000
    [Stream index: 0]
    [TCP Segment Len: 0]
    Sequence number: 0    (relative sequence number)
    [Next sequence number: 0    (relative sequence number)]
    Acknowledgment number: 0
    0110 .... = Header Length: 24 bytes (6)
    Flags: 0x002 (SYN)
    Window size value: 8196
    [Calculated window size: 8196]
    Checksum: 0x75e2 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (4 bytes), Maximum segment size
        TCP Option - Maximum segment size: 1460 bytes
            Kind: Maximum Segment Size (2)
            Length: 4
            MSS Value: 1460
    [Timestamps]

上面是3号包所有的信息。

我们在这里可以分析出。TCP所包含的所有信息。

• 源端口 source port
• 目的端口 destination port
• 序列号 sequence number
• 确认序列号 acknowledgement number
• 报头长度
• 编码位
• 窗口
• 校验和
• 紧急指针
• 其他选项

编码位

我怎么感觉像是状态位？

Flags: 0x002 (SYN)
    000. .... .... = Reserved: Not set
    ...0 .... .... = Nonce: Not set
    .... 0... .... = Congestion Window Reduced (CWR): Not set
    .... .0.. .... = ECN-Echo: Not set
    .... ..0. .... = Urgent: Not set
    .... ...0 .... = Acknowledgment: Not set
    .... .... 0... = Push: Not set
    .... .... .0.. = Reset: Not set
    .... .... ..1. = Syn: Set
    .... .... ...0 = Fin: Not set
    [TCP Flags: ··········S·]

一共有6位标志位。

Flag	作用
URG	紧急指针有效
ACK	确认序号有效
PSH	接收方应该尽快将这个报文交给应用层
RST	重置连接
SYN	发起一个新连接。synchronize
FIN	释放一个连接

• 上一章TCP/IP协议 TCP浅析
• 下一章待定

参考资料

https://juejin.cn/post/6844903794736644104
