OpenGL
OpenGL到底是什么。一般它被认为是一个API(Application Programming Interface, 应用程序编程接口)，包含了一系列可以操作图形、图像的函数。然而，OpenGL本身并不是一个API，它仅仅是一个由Khronos组织制定并维护的规范(Specification)。
OpenGL怎么工作
OpenGL被当作客户端-服务器系统来实现的，应用程序是客户端，图形硬件厂商提供的OpenGL实现是服务器。客户端程序需要调用OpenGL的接口实现3D渲染，那么OpenGL命令和数据会缓存在内存中，在一定条件下，会将这些命令和数据通过CPU时钟发送到显存，在GPU的控制下，使用显存中的数据和命令，经过渲染管道完成图形的渲染，并将结果存入帧缓冲区中，帧缓冲区中的帧最终会被发送到显示器上，显示出结果。
渲染管道示意图
1、顶点处理：把一个单独的顶点输入顶点着色器，顶点着色器主要的目的是把3D坐标转为另一种3D坐标，OpenGL仅当3D坐标在3个轴（x、y和z）上都为-1.0到1.0的范围内时才处理它。所有在所谓的标准化设备坐标(Normalized Device Coordinates)范围内的坐标才会最终呈现在屏幕上（在这个范围以外的坐标都不会显示）。
2、图元装配：以顶点着色器的输出的顶点作为输入，装配成对应的图元（OpenGL ES 只支持三种图元，分别是顶点、线段、三角形，复杂的图形得通过渲染多个三角形来实现）。
3、处理图元：把上一步输出的图元输入到几何着色器，几何着色器把图元形式的一系列顶点的集合作为输入，它可以通过产生新顶点构造出新的（或是其它的）图元来生成其他形状。

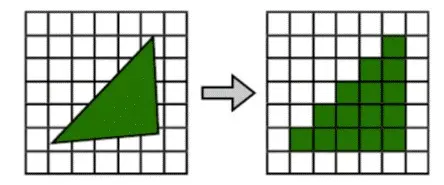

4、光栅化：把图元映射为最终屏幕上相应的像素，会裁剪超出视图外的像素（为了提高效率），最终生成片段。
5、处理片段：将片段输入到片段着色器，片段着色器的主要目的是计算一个像素的最终颜色（滤镜处理的地方）。
6、测试及混合：这个阶段检测片段的对应的深度值和模板值，用它们来判断这个像素是其它物体的前面还是后面，决定是否应该丢弃。这个阶段也会检查alpha值（alpha值定义了一个物体的透明度）并对物体进行混合(Blend)。
小概念解析
OpenGL上下文：OpenGL自身是一个巨大的状态机，一系列的变量描述OpenGL此刻应当如何运行，OpenGL的状态通常被称为OpenGL上下文，我们通常使用如下途径去更改OpenGL状态：设置选项，操作缓冲，最后，我们使用当前OpenGL上下文来渲染。
顶点数据：渲染图像需要的顶点坐标数组，例如渲染一个三角形需要三个顶点。
着色器：在GPU上运行的小程序，在图形渲染管线中快速处理你的数据，有三种类型：顶点着色器、几何着色器、片段着色器，我们只需要配置顶点和片段着色器就行了，几何着色器是可选的，通常使用它默认的着色器就行了。
纹理：纹理是一个2D图片（甚至也有1D和3D的纹理），它可以用来添加物体的细节。
帧缓冲：一个接收渲染结果的缓冲区，为 GPU 指定存储渲染结果的区域（纹理或渲染缓冲区），默认的帧缓冲是在创建渲染窗口的时候生成和配置的，我们可以自定义自己的帧缓冲。

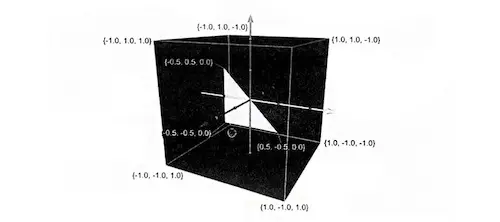

OpenGL坐标：范围是 -1 ~ 1，是一个三维的坐标系，通常用 X、Y、Z 来表示。Z 轴的正方向指向屏幕外。

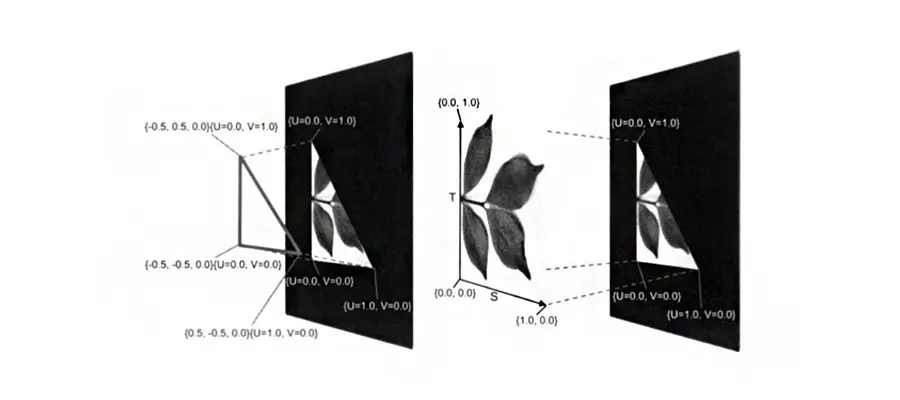

纹理坐标：纹理坐标系的范围是 0 ~ 1，是一个二维坐标系，原点左下，用来标明该从图像的哪个部分采样（使用纹理坐标获取纹理颜色）。
光栅化：决定哪些像素被集合图元覆盖的过程。
OpenGL编程
普通软件开发，属于CPU编程，CPU编程是串行编程，跟着代码顺序执行，代码到哪就执行到哪。而OpenGL编程，属于GPU编程，一系列的变量描述OpenGL此刻应当如何运行。
编程核心：顶点着色器、片段着色器
编程流
创建OpenGL上下文、渲染图层——>创建帧缓冲、渲染缓冲并绑定——>创建着色器程序，加载着色器代码并编译、链接——>配置窗口大小，启动着色器，加载顶点数据和纹理——>绘制渲染——>数据清理
抖音滤镜实践
为了将上面的内容更好的串联起来，今天我们来实践一个经典的抖音滤镜——抖动。
预准备
可以从github.com/caixindong/… 下载我们的预备工程，该工程提供最基本的相机捕获工程，打开/XDCaptureService/Example/XDCaptureService/XDViewController.m文件，这里就是我们书写相关实践代码的地方：
- (void)captureService:(XDCaptureService *)service getPreviewLayer:(AVCaptureVideoPreviewLayer *)previewLayer {
if (previewLayer) {
dispatch_async(dispatch_get_main_queue(), ^{
[_contentView.layer addSublayer:previewLayer];
previewLayer.frame = _contentView.bounds;
});
}
}
- (void)captureService:(XDCaptureService *)service outputSampleBuffer:(CMSampleBufferRef)sampleBuffer {
}我们先将- (void)captureService:(XDCaptureService *)service getPreviewLayer:(AVCaptureVideoPreviewLayer *)previewLayer里的代码先注释掉，我们不使用AVFoundation默认提供的AVCaptureVideoPreviewLayer作为我们的预览视图，因为默认的预览视图不支持我们做进一步的滤镜处理，所以我们需要自己实现一个基于OpenGL实现的预览视图，以支持我们从渲染层面对每一个视频帧做滤镜处理。
- (void)captureService:(XDCaptureService *)service outputSampleBuffer:(CMSampleBufferRef)sampleBuffer这个方法用于回调相机捕获的视频帧数据，我们需要在里面做视频帧渲染相关逻辑。
OpenGL实战
我们先新建一个XDOpenGLPreView类作为我们OpenGL预览视图，提供一个方法用于渲染外部传进来的视频帧数据：
#import <UIKit/UIKit.h>
#import <CoreVideo/CoreVideo.h>
@interface XDOpenGLPreView : UIView
- (void)renderPixelBuffer:(CVPixelBufferRef)pixelbuffer;
@end1、创建OpenGL上下文、渲染图层
+ (Class)layerClass {
return [CAEAGLLayer class];
}
- (instancetype)initWithFrame:(CGRect)frame {
if (self = [super initWithFrame:frame]) {
#if __IPHONE_OS_VERSION_MAX_ALLOWED >= 80000
if ( [UIScreen instancesRespondToSelector:@selector(nativeScale)] )
{
self.contentScaleFactor = [UIScreen mainScreen].nativeScale;
}
else
#endif
{
self.contentScaleFactor = [UIScreen mainScreen].scale;
}
CAEAGLLayer *eaglLayer = (CAEAGLLayer *)self.layer;
eaglLayer.opaque = YES;
eaglLayer.drawableProperties = @{ kEAGLDrawablePropertyRetainedBacking : @(NO),
kEAGLDrawablePropertyColorFormat : kEAGLColorFormatRGBA8 };
_oglContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES2];
if ( ! _oglContext ) {
NSLog( @"Problem with OpenGL context." );
return nil;
}
}
return self;
}CAEAGLLayer是CALayer的一个子类，用来显示任意的OpenGL图形，他作为我们的渲染图层。
kEAGLDrawablePropertyRetainedBacking ：NO：配置渲染图层保留任何以前绘制的图像留作以后重用；
kEAGLDrawablePropertyColorFormat ：kEAGLColorFormatRGBA8：配置渲染图层的像素格式；
kEAGLRenderingAPIOpenGLES2：指定使用OpenGL的版本是2.0；
2、初始化相关对象
包括帧缓冲、渲染缓冲、着色器程序的初始化，详解看代码中的注释
- (BOOL)initializeBuffers {
BOOL success = YES;
//关闭OpenGL功能：进行深度比较和更新深度缓冲
glDisable( GL_DEPTH_TEST );
////////初始化帧缓冲
//创建帧缓冲，为其申请一个id，赋值给_frameBuffer，1表示申请的个数。
//帧缓冲本质上并不是一个独立的概念，它像是一个管理员，管理着手下的各个缓存，比如颜色缓存、模板缓存、深度缓存等等
glGenFramebuffers( 1, &_frameBuffer );
//绑定帧缓冲，绑定是为了告诉OpenGL在后面引用GL_FRAMEBUFFER引用_frameBuffer
glBindFramebuffer( GL_FRAMEBUFFER, _frameBuffer );
////////初始化渲染缓冲
//创建渲染缓冲，为其申请一个id，赋值给_colorBufferHandle,创建渲染缓存，1表示申请的个数
glGenRenderbuffers( 1, &_colorBuffer );
//绑定渲染缓冲，绑定是告诉OpenGL：我在后面引用GL_RENDERBUFFER的地方，其实是引用_colorRenderBuffer[在引用渲染缓存之前必须绑定当前渲染缓存对象,所以每次使用GL_RENDERBUFFER都要调一次这个]
glBindRenderbuffer( GL_RENDERBUFFER, _colorBuffer );
//把渲染缓冲绑定到渲染图层(CAEAGLLayer)上，并为它分配一个共享内存
[_oglContext renderbufferStorage:GL_RENDERBUFFER fromDrawable:(CAEAGLLayer *)self.layer];
//得到当前绑定的渲染缓存对象的一些参数。Target应该是GL_RENDERBUFFER，第二个参数是所要得到的参数名字。最后一个是指向存储返回值的整型量的指针
glGetRenderbufferParameteriv( GL_RENDERBUFFER, GL_RENDERBUFFER_WIDTH, &_width );
glGetRenderbufferParameteriv( GL_RENDERBUFFER, GL_RENDERBUFFER_HEIGHT, &_height );
//把 渲染缓存 添加到 帧缓存 的GL_COLOR_ATTACHMENT0附件上,这样整个数据流就串下来了，当数据渲染完之后会放进帧缓冲，实际上数据流向渲染缓冲，渲染缓冲的数据供给渲染图层展示。
glFramebufferRenderbuffer( GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_RENDERBUFFER, _colorBuffer );
if ( glCheckFramebufferStatus( GL_FRAMEBUFFER ) != GL_FRAMEBUFFER_COMPLETE ) {
NSLog( @"Failure with framebuffer generation" );
success = NO;
goto bail;
}
//创建一个纹理缓冲，创建纹理的时候需要用到
CVReturn err = CVOpenGLESTextureCacheCreate( kCFAllocatorDefault, NULL, _oglContext, NULL, &_textureCache );
if ( err ) {
NSLog( @"Error at CVOpenGLESTextureCacheCreate %d", err );
success = NO;
goto bail;
}
//创建着色器程序
_program = glCreateProgram();
//加载顶点着色器代码
GLuint verShader = [self loadShader:GL_VERTEX_SHADER withString:kPassThruVertex];
if (verShader == 0) {
NSLog( @"Error at verShader");
success = NO;
goto bail;
}
//加载片段着色器代码
GLuint fraShader = [self loadShader:GL_FRAGMENT_SHADER withString:kPassThruFragment];
if (fraShader == 0) {
NSLog( @"Error at fraShader");
success = NO;
goto bail;
}
//绑定顶点着色器和片段着色器到着色器程序上
glAttachShader(_program, verShader);
glAttachShader(_program, fraShader);
//一定要在链接程序之前绑定属性,否则拿不到
//第一种方法是通过glBindAttribLocation函数来实现索引和变量之间的对应关系。
//首先，我们为shader中的每个顶点属性变量指定一个索引（一般从0开始）。
//另一种方法则是在shader中直接指定，这是通过GLSL的关键词layout来是实现。为了实现这样的效果，我们需要更改之前的vertex shader的内容。
glBindAttribLocation(_program, ATTRIB_VERTEX, "position");
glBindAttribLocation(_program, ATTRIB_TEXTUREPOSITON, "texturecoordinate");
//链接着色器程序
glLinkProgram(_program);
//链接完需要删除着色器
glDeleteShader(verShader);
glDeleteShader(fraShader);
//获取着色器定义的属性，用于后面对里面的属性进行赋值。
_frame = glGetUniformLocation(_program, "videoframe");
_offset = glGetUniformLocation(_program, "offset");
_uMvpMatrix = glGetUniformLocation(_program, "uMvpMatrix");
bail:
if (!success) {
[self reset];
}
return success;
}先给个简单着色器代码示例：
//顶点着色器代码
static const char * kPassThruVertex = _STRINGIFY(
attribute vec4 position;
attribute mediump vec4 texturecoordinate;
varying mediump vec2 coordinate;
void main()
{
gl_Position = position;
coordinate = texturecoordinate.xy;
}
);
//片段着色器代码
static const char * kPassThruFragment = _STRINGIFY(
varying highp vec2 coordinate;
uniform sampler2D videoframe;
void main()
{
gl_FragColor = texture2D(videoframe, coordinate);
}
);着色器是类 C 语言写成，我先对一些关键字做一下简单的解释：
attribute：修饰符只存在于顶点着色器中，用于储存每个顶点信息的输入，比如这里定义了 Position 和 TextureCoords ，用于接收顶点的位置和纹理信息；
vec4 和 vec2：是数据类型，分别指四维向量和二维向量；
mat4：也是数据类型，指4*4矩阵；
varying：修饰符指顶点着色器的输出，同时也是片段着色器的输入，要求顶点着色器和片段着色器中都同时声明，并完全一致，则在片段着色器中可以获取到顶点着色器中的数据；
