介绍一下项目中使用的android辅助开发插件 https://github.com/fclassroom/ifelse

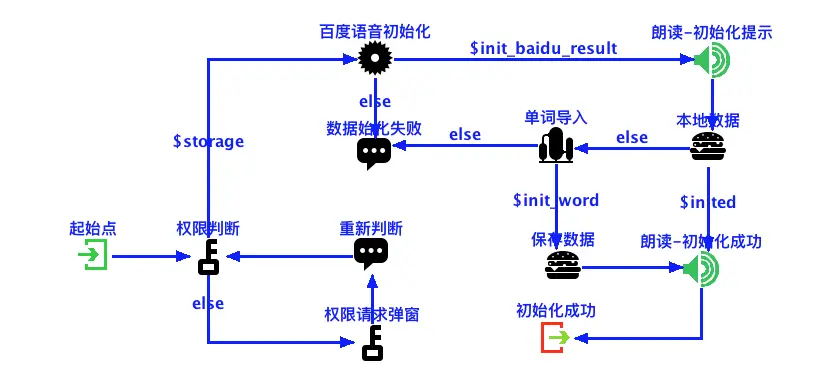

像这样一个流程大概要编写多少行代码？100行？流程有可能任意调整，中间加一些提示、等待，如何做到灵活修改？Rxjava、回调加判断、写详细注释便于以后维护？

ifelse 这款插件可以帮你解决这些问题。把流程按照产品定义画出来，按模版生成代码后一行代码进行调用。

sendMessage(Event.B_INIT);

当然这些通用节点是需要提前配置、实现的，把节点中拖拽进流程图中配置。

配置好的节点

使用辅助插件具体有哪些好处

业务可视化绘制、UI与业务一体集成，实现一个业务处理的连贯性。
复杂业务不用写代码，开发维护省时省力。
页面统一管理便于查看整个项目的页面层次、结构、显示先后顺序。
流程统一管理便于定位业务处理逻辑
基于模版代码风格统一，模版语言为groovy便于扩展IOS等其他平台。

##实现步骤

1.安装插件
2.数据配置
3.事件定义
3.节点配置&实现
4.页面配置
5.流程配置&业务绘制
6.模版定义
7.运行按模版生成辅助代码

插件安装

https://github.com/fclassroom/ifelse/blob/master/ifelse.zip

演示项目下载

https://github.com/fclassroom/wordspelling

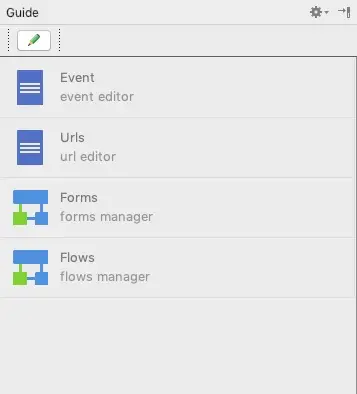

查看项目引导

项目向导事件、页面、流程编辑器

事件事件驱动开发使模块、页面间耦合度降低

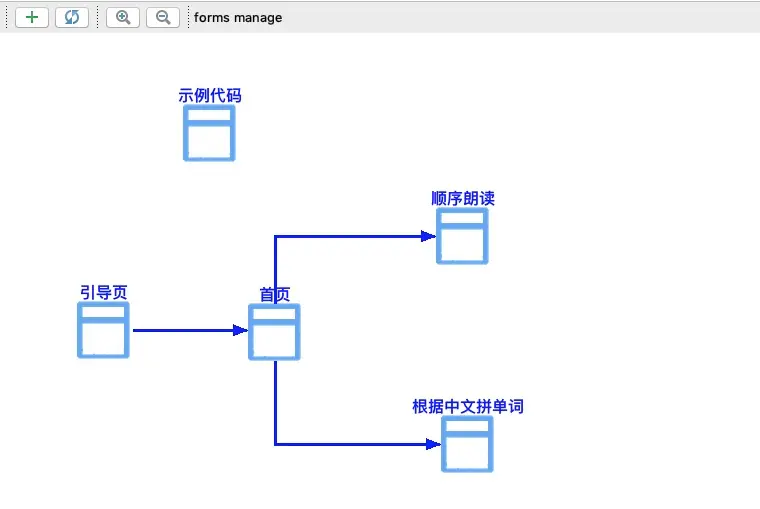

页面可配置页面事件、类名、模版。通过双击或选中后的属性按钮定位页面代码，跳转目标可配置 points.json R.groovy

流程相关联流程拖拽到一起，通过双击或选中后的属性按钮定位具体流程实现，跳转目标可配置 points.json R.groovy

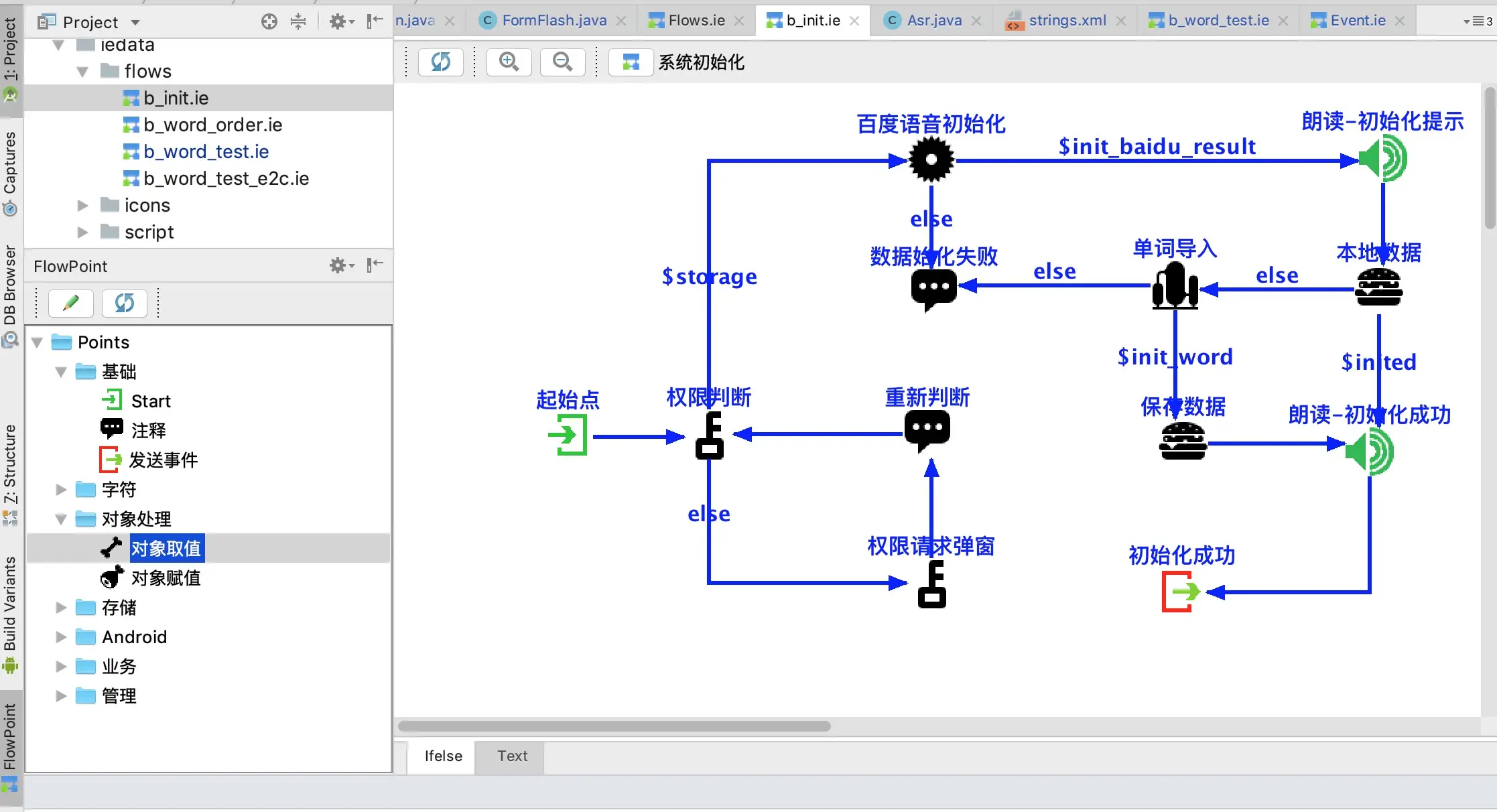

流程实现

流程起始点唯一
通过拖拽加入流程。
选中节点编辑节点输入输出属性。
右键拖拽实现节点间连线。
选中连线编辑节点跳转条件。
通过双击或选中后的属性按钮定位节点具体实现类

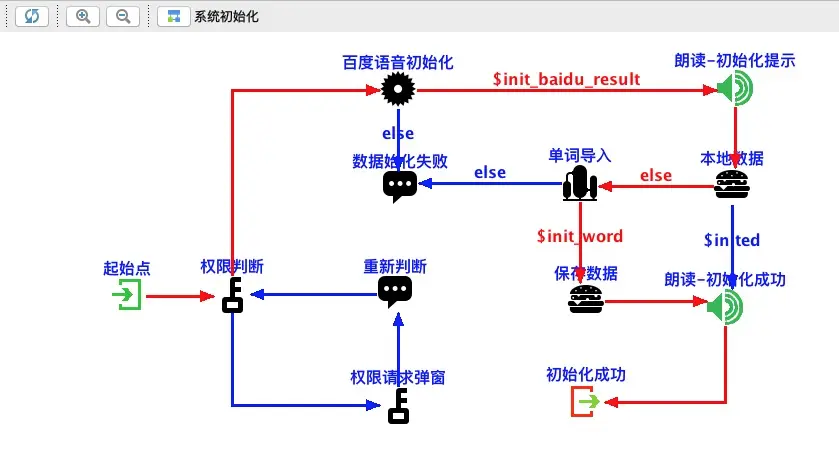

流程调试、执行顺序查看。

W/系统初始化-225921130: point(5)[0] 起始点 :Start
W/系统初始化-225921130: Start params:null
W/系统初始化-225921130: point(11)[1] 权限判断 :PermUtil
W/系统初始化-225921130: point(27)[2] 百度语音初始化 :TTSInit
W/系统初始化-225921130: [$init_baidu_result] is OK :true
W/系统初始化-225921130: point(8)[3] 朗读-初始化提示 :TTS
W/系统初始化-225921130: tts onSynthesizeStart:0
W/系统初始化-225921130: tts onSpeechFinish:0
W/系统初始化-225921130: point(38)[4] 本地数据 :UserData
W/系统初始化-225921130: [$inited] is OK :false
W/系统初始化-225921130: point(32)[5] 单词导入 :BWordImport
W/系统初始化-225921130: [$init_word] is OK :true
W/系统初始化-225921130: point(39)[6] 保存数据 :UserSaveData
W/系统初始化-225921130: point(34)[7] 朗读-初始化成功 :TTS
W/系统初始化-225921130: tts onSynthesizeStart:0
W/系统初始化-225921130: tts onSpeechFinish:0
W/系统初始化-225921130: point(45)[8] 初始化成功 :EventSend
W/系统初始化-225921130: Event:B_INIT_SUCCESS
W/系统初始化-225921130: flow is over. duration:7784


拷贝 log 后 选择对应流程 ctrl + i 导入log
显示执行顺序加快调试时间

在流程中定义变量

$ 流程内可见变量   例如：$a,$b
# 应用内静态变量   例如：#a,#b

节点实现

节点配置json
    {
        "classz": "org.ifelse.points.ObjectRead", // 实现类
        "icon": "/iedata/icons/arrayobj.png",     //节点图标
        "id": "500101",                           //唯一id
        "name": "对象取值",                        //对应名字
        "doubleclick": "R.open_point",            //双击后的处理 R.groovy
        "mproperties": [                          //输入输出配置 按照实现类进行配置
            {
                "key":"data",
                "name":"data"
                "args":""          //可以配置可选类型 boolean Event...定义在project.json :fieldTypes
            },
            {
                "key":"field",
                "name":"field"
            },
            {
                "key":"value",
                "name":"value"
            },
            {
                "key":"descript",  //必选属性
                "name":"descript",
                "value": "对象取值"
            }
        ]
    },

节点实现代码，通常为通用的输入输出处理
public class ObjectRead extends FlowPoint {

final static String key_data = "data";
final static String key_field = "field";
final static String key_value = "value";

@Override
public void run(FlowBox flowBox) throws Exception {

    Object obj = getVarValue(flowBox,key_data);
    String field = getVarName(flowBox,key_field);
    String value = getVarName(flowBox,key_value);

    String[] fields = field.split(",");
    String[] values = value.split(",");

    if( obj != null ) {
        Class classz = obj.getClass();
        for(int i=0;i<fields.length;i++){

            Field ff = classz.getDeclaredField(fields[i]);
            ff.setAccessible(true);
            Object vobj = ff.get(obj);
            setValue(flowBox,values[i],vobj);

        }
    }

    flowBox.next();
}

}

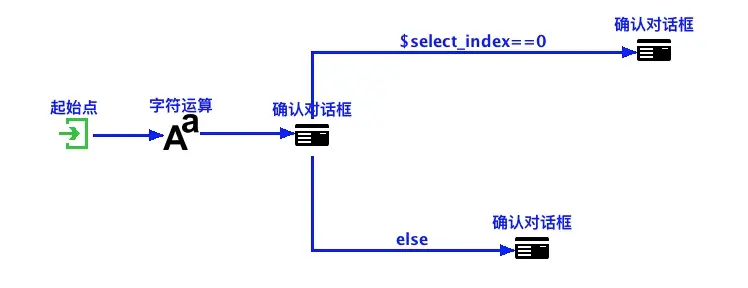

含有UI交互的流程

模版编辑实现代码统一、快速集成。

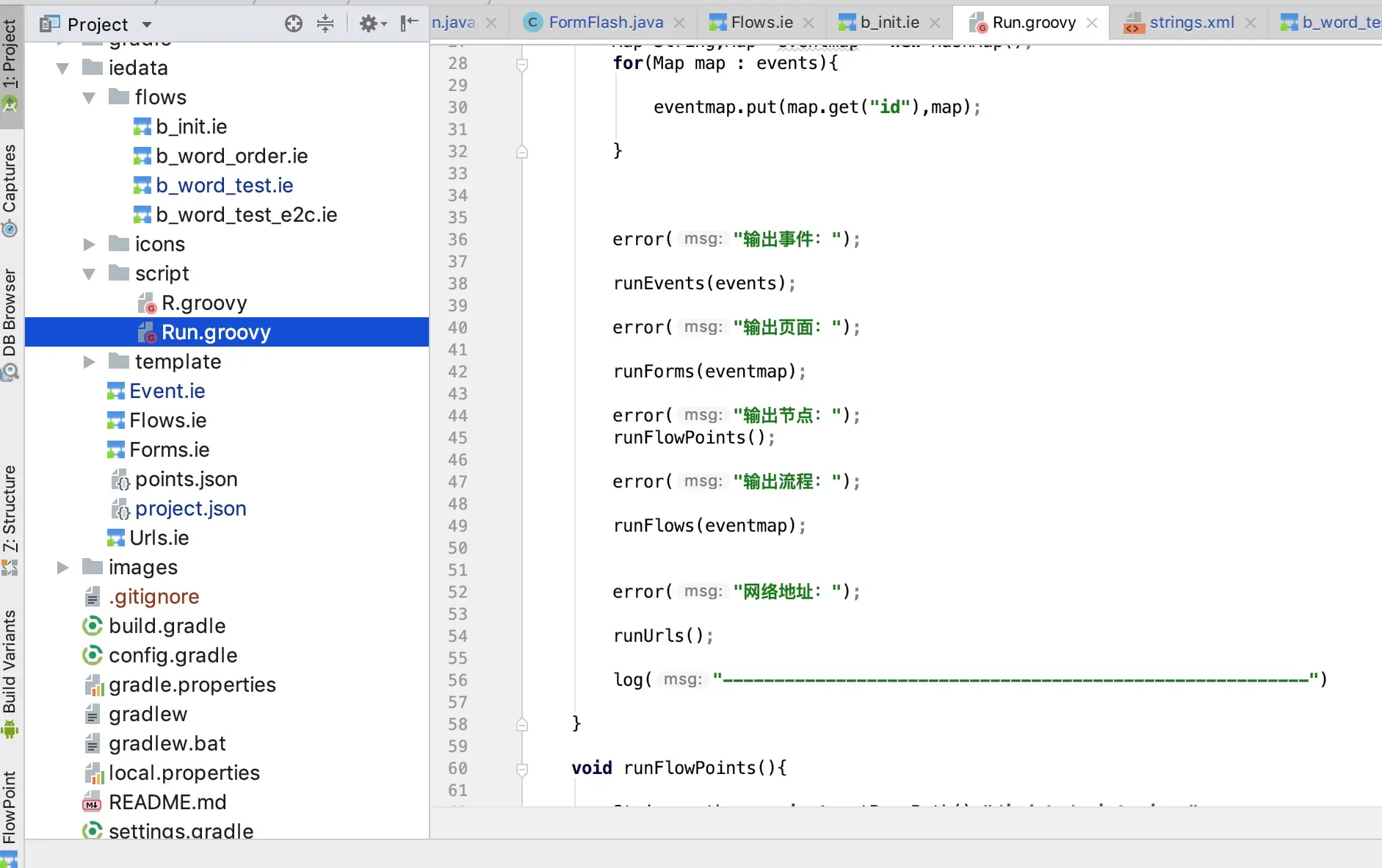

目录结构

/iedata         插件数据目录
    /flows      流程目录
    /icons      图标目录
    /script     插件调用脚本目录
    /template   模版目录
    Event.ie    事件配置数据文件
    Flows.ie    流程管理文件
    Forms.ie    页面管理文件
    points.json 节点配置文件
    project.json 插件配置文件
src/..../vldata  模版生成文件
src/..../vl      框架文件
src/..../points  通用节点实现目录

运行

运行log

apk下载

总结

1.整个插件需要了解的东西还是很多，通过示例项目入手最为方便。
2.实现了页面、复杂业务的可视化管理。
3.在复杂业务调整过程中完全可以和产品一起画流程，避免沟通理解问题造成的不一致。
4.项目的迭代维护成本降低，节省开发人员了解阅读代码时间。
5.都是按照模版生成代码，所以可以任意修改模版生成适合自己项目代码。
