前言

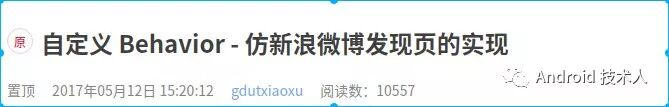

记得两年前的时候,曾写过自定义 behavior 的文章 自定义 Behavior -仿新浪微博发现页的实现,到现在差不多有一万多的阅读量吧。
今天,对该 behavior 进行升级,相对于两年前的 behavior,增加了以下功能
-
级联滑动过程中增加监听回调,方便外部根据滑动距离,进行相应的动画,展现炫酷的 UI,通过 setPagerStateListener 设置回调监听
-
在滑动到顶部的时候,可以设置是否能够滑动将 Head 滑动下来,方法为 setCouldScroollOpen
-
手指在 header 部分惯性滑动的时候,增加 fling 回调,可根据需要,是否滑动 content 部分的 list ,方法为 setOnHeaderFlingListener
-
HeaderBehavior ,ContentBehavior 代码优化,与业务逻辑剥离开,方便复用。
使用说明
效果图

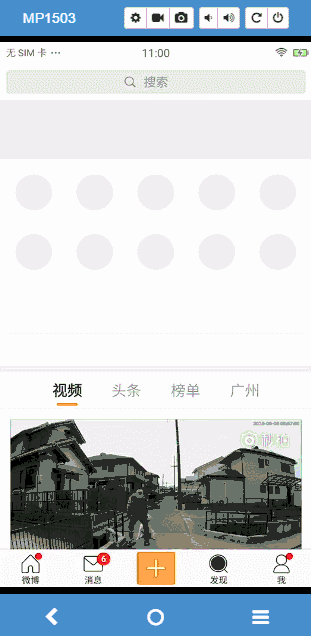

我们先来看一下新浪微博发现页的效果:

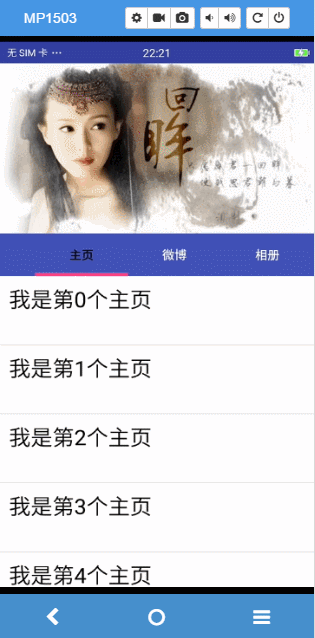

接下来我们在来看一下我们两年前仿照新浪微博实现的效果

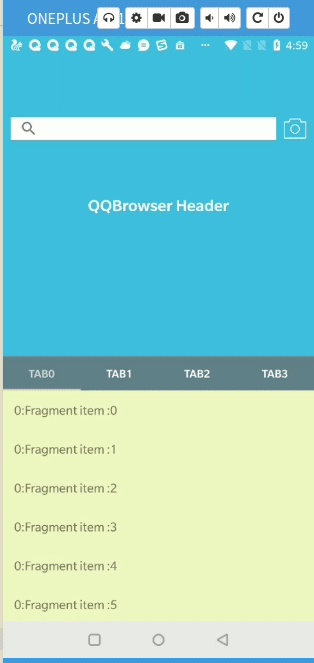

仿 QQ 浏览器

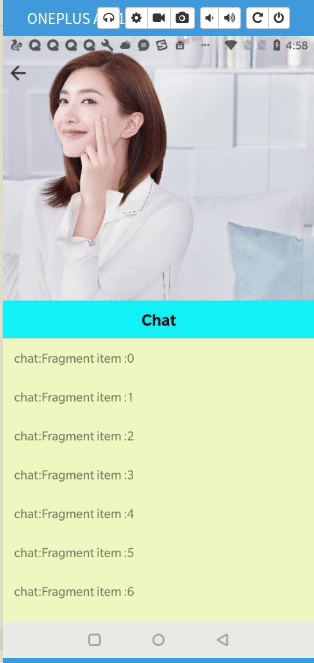

仿美图商家详情页面的:
分析说明:
有两种状态,open 和 close 状态。
1)open 状态指 Tab+ViewPager 还没有滑动到顶部的时候,header 还 没有被完全移除屏幕的时候
2)close 状态指 Tab+ViewPager 滑动到顶部的时候,Header 被移除屏幕的时候
从效果图,我们可以看到 在 open 状态下,我们向上滑动 ViewPager 里面的 RecyclerView 的 时候,RecyclerView 并不会向上移动(RecyclerView 的滑动事件交给 外部的容器处理,被被全部消费掉了),而是整个布局(指 Header + Tab +ViewPager)会向上偏移。当 Tab 滑动到顶部的时候,我们向上滑动 ViewPager 里面的 RecyclerView 的时候, RecyclerView 可以正常向上滑动,即此时外部容器没有拦截滑动事件。
同时我们可以看到在 open 状态的时候,我们是不支持下拉刷新的,这个比较容易实现,监听页面的状态,如果是 open 状态,我们设置 SwipeRefreshLayout setEnabled 为 false,这样不会 拦截事件,在页面 close 的时候,设置 SwipeRefreshLayout setEnabled 为 TRUE,这样就可以支持下拉刷新了。

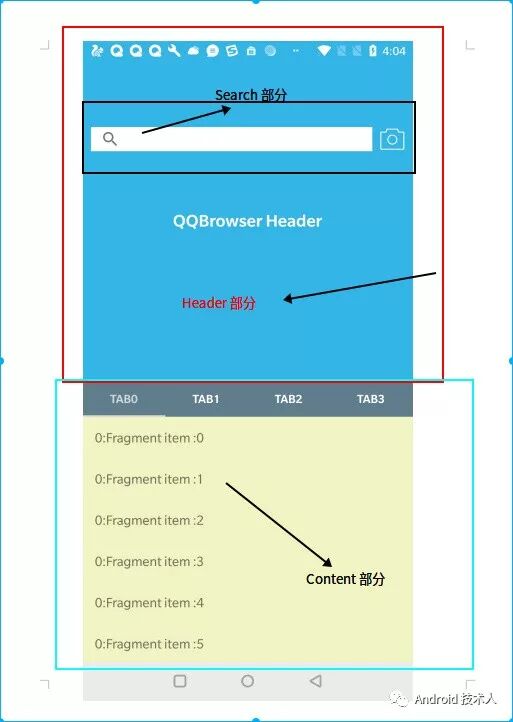

基于上面的分析,我们这里可以把整个效果划分为三个部分
第一部分 Header 部分:在 Header 部分还没有滑动到顶部的时候(即 open 的时候),跟随手指滑动第二部分 Content 部分:我们向上滑动的时候,当Header 处于 open 状态,这时候 Header 向上滑动, content 部分的 recyclerView 不会滑动,当 header 处于 close 状态,content 部分向上滑动, RecyclerView 向上滑动。当我们向下滑动的时候,header 并不会随着滑动,只会滑动 content 部分的 recyclerView第三部分 search 部分:当我们向上滑动的时候,Search 部分会随着滑动,最终停留在固定的位置.
我们把这三部分的关系定义为 Content 依赖于 Header。Header 移动的时候,Content 跟着 移动。所以,我们在处理滑动事件的时候,只需要处理好 Header 部分的 Behavior 就oK了,Content 部分的 Behavior 不需要处理滑动事件,只需依赖于 Header ,跟着做相应的移动即可。Search 部分的 behavior 也不需要处理滑动事件,只需依赖与 Header,跟着做相应的移动。
至于具体怎么实现的,可以看自定义 Behavior -仿新浪微博发现页的实现,核心思想差不多,这里不再重复。
使用说明
这里我们已仿 QQ 浏览器 demo 进行说明:
我们一起来看一下怎样使用:简单来说,只需要两步:
第一步,分别在 xml 文件中,为 header 部分, content 部分指定我们对应的 behavior
第二部分,在代码里面设置一些配置参数
第一步:编写 xml 文件,并指定相应的 behavior
1<?xml version="1.0" encoding="utf-8"?> 2<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android" 3 xmlns:app="http://schemas.android.com/apk/res-auto" 4 android:layout_width="match_parent" 5 android:layout_height="match_parent" 6 android:background="@android:color/holo_blue_light" 7 android:fitsSystemWindows="true"> 8 9 <!-- Header 部分-->10 <FrameLayout11 android:id="@+id/id_uc_news_header_pager"12 android:layout_width="match_parent"13 android:layout_height="wrap_content"14 app:layout_behavior="@string/behavior_qq_browser_header_pager">151617 <com.xj.qqbroswer.behavior.base.NestedLinearLayout18 android:layout_width="match_parent"19 android:layout_height="@dimen/header_height"20 android:orientation="vertical">2122 <TextView23 android:id="@+id/news_tv_header_pager"24 style="@style/TextAppearance.AppCompat.Title"25 android:layout_width="match_parent"26 android:layout_height="match_parent"27 android:layout_gravity="center_vertical"28 android:gravity="center"29 android:text="QQBrowser Header"30 android:textColor="@android:color/white" />313233 </com.xj.qqbroswer.behavior.base.NestedLinearLayout>34 </FrameLayout>3536 <!-- ContentProvide 部分-->37 <LinearLayout38 android:id="@+id/behavior_content"39 android:layout_width="match_parent"40 android:layout_height="wrap_content"41 android:orientation="vertical"42 app:layout_behavior="@string/behavior_contents">4344 <android.support.design.widget.TabLayout45 android:id="@+id/id_uc_news_tab"46 android:layout_width="match_parent"47 android:layout_height="@dimen/tabs_height"48 android:background="@color/colorPrimary"49 app:tabGravity="fill"50 app:tabIndicatorColor="@color/colorPrimaryLight"51 app:tabSelectedTextColor="@color/colorPrimaryLight"52 app:tabTextColor="@color/colorPrimaryIcons" />5354 <android.support.v4.view.ViewPager55 android:id="@+id/id_uc_news_content"56 android:layout_width="match_parent"57 android:layout_height="match_parent"58 android:background="#F0F4C3">5960 </android.support.v4.view.ViewPager>61 </LinearLayout>6263 <!--search 部分-->64 <RelativeLayout65 android:layout_width="match_parent"66 android:layout_height="@dimen/header_title_height"67 app:layout_behavior="@string/behavior_search">6869 <android.support.v7.widget.SearchView70 android:layout_width="match_parent"71 android:layout_height="30dp"72 android:layout_centerVertical="true"73 android:layout_marginLeft="10dp"74 android:layout_marginRight="50dp"![Android 技术人](http://upload-images.jianshu.io/upload_images/2050203-bf3eca3c1cf265e4.jpg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240)7576 android:background="@android:color/white"77 app:defaultQueryHint="搜索"78 app:queryHint="搜索">7980 </android.support.v7.widget.SearchView>8182 <android.support.v7.widget.AppCompatImageView83 android:layout_width="30dp"84 android:layout_height="30dp"85 android:layout_alignParentRight="true"86 android:layout_centerVertical="true"87 android:layout_marginRight="10dp"88 android:src="@mipmap/camera"89 android:tint="@android:color/white" />9091 </RelativeLayout>929394</android.support.design.widget.CoordinatorLayout>
第二步:在代码里面动态设置一些参数
1private void initBehavior() { 2 Resources resources = DemoApplication.getAppContext().getResources(); 3 mHeaderBehavior = (QQBrowserHeaderBehavior) ((CoordinatorLayout.LayoutParams) findViewById(R.id.id_uc_news_header_pager).getLayoutParams()).getBehavior(); 4 mHeaderBehavior.setPagerStateListener(new QQBrowserHeaderBehavior.OnPagerStateListener() { 5 @Override 6 public void onPagerClosed() { 7 if (BuildConfig.DEBUG) { 8 Log.d(TAG, "onPagerClosed: "); 9 }10 Snackbar.make(mNewsPager, "pager closed", Snackbar.LENGTH_SHORT).show();11 setFragmentRefreshEnabled(true);12 setViewPagerScrollEnable(mNewsPager, true);13 }1415 @Override16 public void onScrollChange(boolean isUp, int dy, int type) {1718 }1920 @Override21 public void onPagerOpened() {22 Snackbar.make(mNewsPager, "pager opened", Snackbar.LENGTH_SHORT).show();23 setFragmentRefreshEnabled(false);24 }25 });26 // 设置为 header height 的相反数27 mHeaderBehavior.setHeaderOffsetRange(-resources.getDimensionPixelOffset(R.dimen.header_height));28 // 设置 header close 的时候是否能够通过滑动打开29 mHeaderBehavior.setCouldScroollOpen(false);3031 mContentBehavior = (QQBrowserContentBehavior) ((CoordinatorLayout.LayoutParams) findViewById(R.id.behavior_content).getLayoutParams()).getBehavior();32 // 设置依赖于哪一个 id,这里要设置为 Header layout id33 mContentBehavior.setDependsLayoutId(R.id.id_uc_news_header_pager);34 // 设置 content 部分最终停留的位置35 mContentBehavior.setFinalY(resources.getDimensionPixelOffset(R.dimen.header_title_height));36}
mHeaderBehavior.setHeaderOffsetRange 设置 Header 部分的偏移量,我们是通过 translationY 实现的,因此我们一般设置为 header 高度的相反数即可。 mHeaderBehavior.setCouldScroollOpen(false) , 设置 header close 的时候是否能够通过滑动打开。
mContentBehavior.setDependsLayoutId(R.id.id_uc_news_header_pager);设置依赖于哪一个 id,这里要设置为 Header layout id。 mContentBehavior.setFinalY 设置 content 部分最终停留的位置。
我们来看一下 OnPagerStateListener 的回调
1/** 2 * callback for HeaderPager 's state 3 */ 4public interface OnPagerStateListener { 5 /** 6 * do callback when pager closed 7 */ 8 void onPagerClosed(); 910 /**11 * when scrooll, it would call back12 *13 * @param isUp isScroollUp14 * @param dy child.getTanslationY15 * @param type touch or not touch, TYPE_TOUCH, TYPE_NON_TOUCH16 */17 void onScrollChange(boolean isUp, int dy, @ViewCompat.NestedScrollType int type);1819 /**20 * do callback when pager opened21 */22 void onPagerOpened();23}
主要有三个方法,第一个方法,onPagerClosed 当 header close 的时候,会回调,第二个方法,当 header 滑动距离变化的时候,会回调 onScrollChange 方法。它有三个参数, isUp 代表是否是向上滑动, dy 代表 header 的偏移量, type 代表类型是 touch 或者是非 touch 的(即 fling 滑动的)
如果你想要做一些酷炫的效果的话,你可以在 onScrollChange 方法中,根据滑动的距离,各个不同的 View 做相应的动画。
仿美图商家详情页面
步骤跟上面的仿 QQ 浏览器的步骤是一样的,这里不再重复相同的步骤,说几个关键点:第一:在页面 header close 的时候,我们可以通过滑动打开header,这是通过调用 mHeaderBehavior.setCouldScroollOpen(true); 实现的。第二:滑动 header, fling 的时候,可以看到 content 部分的 recyclerView 也在滑动,我们是通过 header 的 fling 事件做到的,在 onFlingStart 的时候手动调用 RecyclerView 的 smoothScrollBy 进行滑动。
1mHeaderBehavior.setOnHeaderFlingListener(new HeaderFlingRunnable.OnHeaderFlingListener() { 2 @Override 3 public void onFlingFinish() { 4 5 } 6 7 @Override 8 public void onFlingStart(View child, View target, float velocityX, float velocityY) { 9 Log.i(TAG, "onFlingStart: velocityY =" + velocityY);10 if (velocityY < 0) {11 mRecyclerView.smoothScrollBy(0, (int) Math.abs(velocityY), new AccelerateDecelerateInterpolator());12 }1314 }1516 @Override17 public void onHeaderClose() {1819 }2021 @Override22 public void onHeaderOpen() {2324 }25});
碰到的坑
header 部分无法响应滑动事件
我们是通过自定义一个 NestedLinearLayout ,重写它的 onTouchEvent 事件,通过 NestedScrolling 机制将事件传递给 NestedScrollingParent,即 CoordinatorLayout,而 NestedScrollingParent 会交给子 View 的 behavior 进行处理。
1@Override 2public boolean onTouchEvent(MotionEvent event) { 3 mGestureDetector.onTouchEvent(event); 4 final int action = MotionEventCompat.getActionMasked(event); 5 switch (action) { 6 case MotionEvent.ACTION_DOWN: 7 startNestedScroll(ViewCompat.SCROLL_AXIS_HORIZONTAL 8 | ViewCompat.SCROLL_AXIS_VERTICAL); 910 break;11 case MotionEvent.ACTION_MOVE:12 int dy = (int) (event.getRawY() - lastY);13 lastY = (int) event.getRawY();14 // dy < 0 上滑, dy>0 下拉15 if (dy < 0) { // 上滑的时候交给父类去处理16 if (startNestedScroll(ViewCompat.SCROLL_AXIS_VERTICAL) // 如果找到了支持嵌套滚动的父类17 && dispatchNestedPreScroll(0, -dy, consumed, offset)) {//18 // 父类进行了一部分滚动1920 }21 } else {22 if (startNestedScroll(ViewCompat.SCROLL_AXIS_VERTICAL) // 如果找到了支持嵌套滚动的父类23 && dispatchNestedScroll(0, 0, 0, -dy, offset)) {//24 // 父类进行了一部分滚动2526 }27 }28 break;29 case MotionEvent.ACTION_CANCEL:30 case MotionEvent.ACTION_UP:31 stopNestedScroll();32 break;3334 }35 return super.onTouchEvent(event);36}
当我们给 header 的子 View 设置点击事件的时候,无法滑动 header
对 Android 事件分发机制有一定了解的,都知道,在 Android 中,默认的事件传递机制是这样的,
当TouchEvent发生时,首先Activity将TouchEvent传递给最顶层的View,TouchEvent最先到达最顶层 view 的 dispatchTouchEvent ,然后由 dispatchTouchEvent 方法进行分发。
1)如果dispatchTouchEvent返回true 消费事件,事件终结。)
2)如果dispatchTouchEvent返回 false ,则回传给父View的onTouchEvent事件处理;
onTouchEvent事件返回true,事件终结,返回false,交给父View的OnTouchEvent方法处理
3)如果dispatchTouchEvent返回super的话,默认会调用自己的onInterceptTouchEvent方法
默认的情况下interceptTouchEvent回调用super方法,super方法默认返回false,所以会交给子View的onDispatchTouchEvent方法处理如果 interceptTouchEvent 返回 true ,也就是拦截掉了,则交给它的 onTouchEvent 来处理如果 interceptTouchEvent 返回 false ,那么就传递给子 view ,由子 view 的 dispatchTouchEvent 再来开始这个事件的分发。
因此,当我们给子 View 设置点击事件的时候,由于默认的 parent 没有拦截事件,会走到子 View 的 onToucheEvent 事件中,由于设置了点击事件,事件被消费了,所以不会回调父 View onTouchEvent 中的 ACTION_MOVE 事件。
解决办法: 重写 NestedLinearLayout 的 onInterceptToucheEvent 事件,当是 ACTION_MOVE 事件的时候,返回 true,拦截,这样会调用自己的 onTouchEvent 事件,从而保证可以滑动。
1@Override 2public boolean onInterceptTouchEvent(MotionEvent event) { 3 switch (event.getAction()) { 4 case MotionEvent.ACTION_DOWN: 5 mDownY = (int) event.getRawY(); 6 // 当开始滑动的时候,告诉父view 7 startNestedScroll(ViewCompat.SCROLL_AXIS_HORIZONTAL 8 | ViewCompat.SCROLL_AXIS_VERTICAL); 9 break;10 case MotionEvent.ACTION_MOVE:11 // 确保不消耗 ACTION_DOWN 事件12 if (Math.abs(event.getRawY() - mDownY) > mScaledTouchSlop) {13 logD("onInterceptTouchEvent: ACTION_MOVE mScaledTouchSlop =" + mScaledTouchSlop);14 return true;15 }16 }17 return super.onInterceptTouchEvent(event);18}
但这里还有一个坑,正常一个点击事件,会促发 ACTION_DOWN, ACTION_MOVE, ACTION_UP,如果我们直接在 ACTION_MOVE 里面返回 true,将会导致子 View 的 onClick 事件失效。
解决办法:
1 if (Math.abs(event.getRawY() - mDownY) > mScaledTouchSlop) {2 final ViewConfiguration configuration = ViewConfiguration.get(getContext());3 mScaledTouchSlop = configuration.getScaledTouchSlop();4 return true;5}
关于滑动冲突解决的,可以看我以前的一篇博客:ViewPager,ScrollView 嵌套ViewPager滑动冲突解决
如何判断 header 是 fling 动作
我们这里通过手势处理器 GestureDetector 做到的,当然你也可以通过 VelocityTracker 计算,只不过比较繁琐
1public boolean onTouchEvent(MotionEvent event) { 2 mGestureDetector.onTouchEvent(event); 3} 4 5 GestureDetector.OnGestureListener onGestureListener = new GestureDetector.OnGestureListener() { 6 7 @Override 8 public boolean onDown(MotionEvent e) { 9 return false;10 }1112 -----// 省略若干代码1314 @Override15 public boolean onFling(MotionEvent e1, MotionEvent e2, float velocityX, float velocityY) {16 Log.d(TAG, "onFling: velocityY =" + velocityY);17// fling((int) velocityY);18 getScrollingChildHelper().dispatchNestedPreFling(velocityX, velocityY);19 return false;20 }21 };2223 mGestureDetector = new GestureDetector(getContext(), onGestureListener);
题外话
有时候,做一些笔记真的挺重要的。
这一次写这一篇博客,是因为在项目中要做类似的效果。刚开始,真的没什么思路。但清楚得记得两年前写过类似的文章,具体实现原理早已忘光。我查看了两年前的博客,整理了一下思路,将代码搬到项目中,发现了一些坑。修修补补,把坑都填了。
试想一下,如果当初没有将原理记录下来,这个效果,真的挺难实现的。如果你对 Coordinatorlayout , behavior,NestedScroll 机制这些不熟悉,你根本就无法实现。两年前写 自定义 Behavior -仿新浪微博发现页的实现 这篇博客的时候,收到挺多私信的,有一些反馈说他们做这个效果做了两个多星期还是无法实现,挺感谢我写这篇博客的。因此,从现在起,不妨尝试一下多做一下笔记。真的,好记性不如烂笔头。
第二点感触比较深的是,刚开始,我看了我两年前写的代码,我一开始的反应,我去,这是什么垃圾代码。确实,很多地方写得挺烂的,behavior 耦合业务逻辑,很难复用,也不好维护。因此,这一次,我在空闲的时间将 behavior 抽离出来,以后要实现类似的效果,轻松实现, biu biu biu。
说这么多,总结如下
1 遇到不会的多做笔记,尤其是涉及到原理的
2 对代码要有敬畏之心,不多说,自己领悟去
3 保持一颗谦卑之心
