场景

---

在我们进入外观模式之前 , 让我们看一个风行全美的热潮: 建立自己的家庭影院

经过一番研究比较,你组装了一套杀手级别的系统 , 内含DVD播放器, 投影机, 自动屏幕, 环绕立体声 ,甚至还有爆米花机.

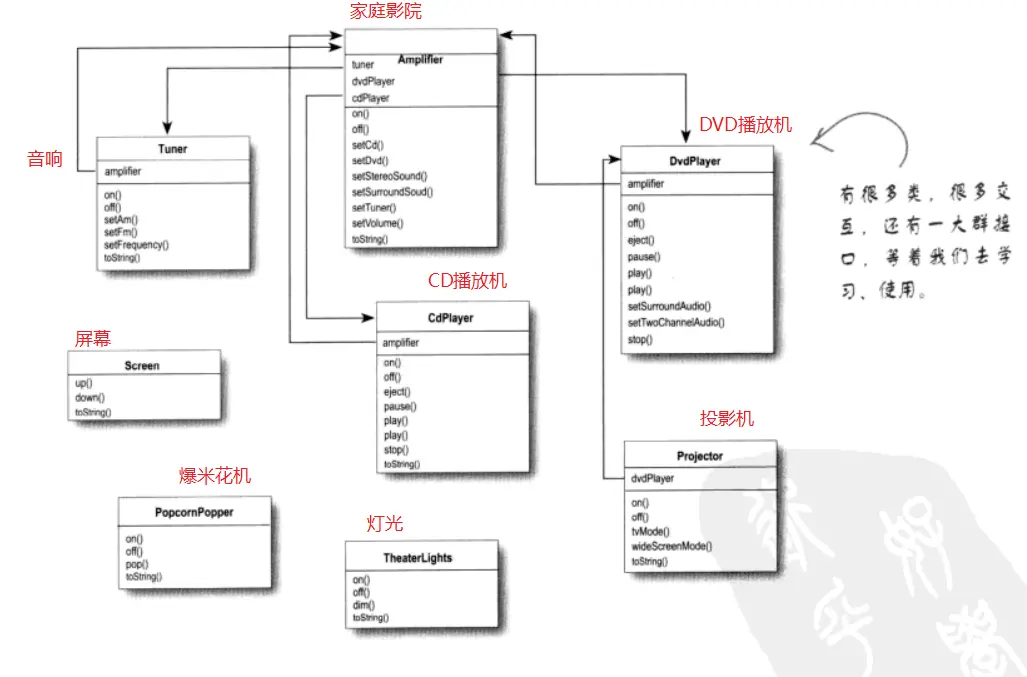

以下是相关的组件

正当一切部署完成,想要开始享受一部电影时,却发现...

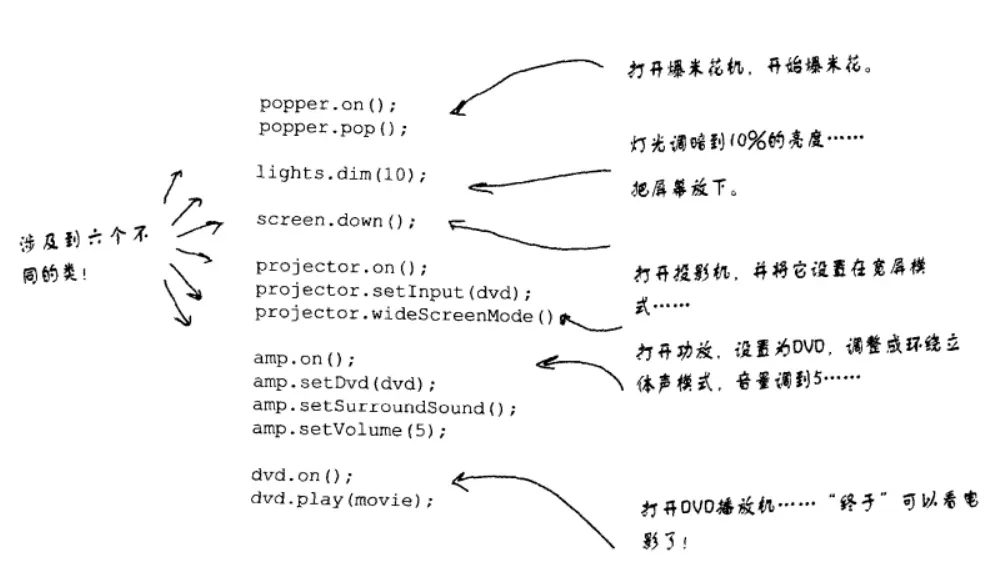

使用代码实现看电影

出现的问题

我们的客户端需要面对太多具体的组件了 ! 导致操作家庭影院很麻烦

如何解决

---

使用外观模式, 通过实现一个提供更合理的接口的外观类 , 让我们可以将一个复杂的子系统变得更容易使用

外观模式总览

---

定义:提供了一个统一的接口,用于访问子系统中的一群接口. 外观定义了一个高层接口,让子系统更容易使用

• 模式的理解

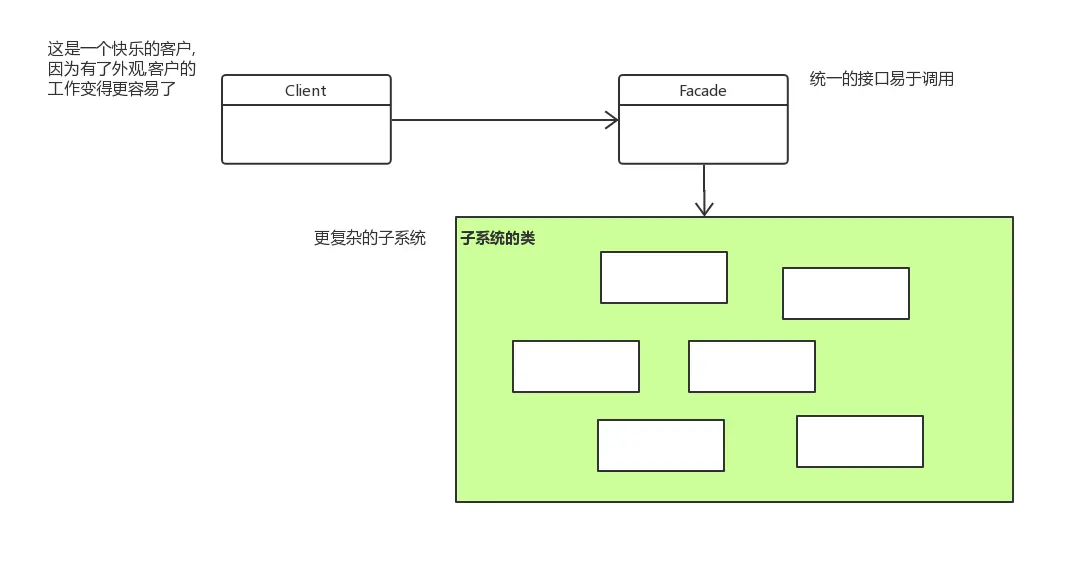

  • 类图



  • 角色

    • 客户 : 客户只有一个朋友,也就是外观 , 避免了和系统中太多的类耦合到了一起
    • 外观类 : 外观类帮助客户管理全部子系统组件,它的存在让客户变得简单又有弹性
    • 子系统中的类

• 外观模式与适配器模式的区别

  • 适配器的意图是要转换被适配接口 成客户期望的另一个接口 而外观的意图是要统一和简化接口

核心代码部分

主程序

public class HomeTheaterTestDrive {
	public static void main(String[] args) {
		Amplifier amp = new Amplifier("Top-O-Line Amplifier");
		Tuner tuner = new Tuner("Top-O-Line AM/FM Tuner", amp);
		DvdPlayer dvd = new DvdPlayer("Top-O-Line DVD Player", amp);
		CdPlayer cd = new CdPlayer("Top-O-Line CD Player", amp);
		Projector projector = new Projector("Top-O-Line Projector", dvd);
		TheaterLights lights = new TheaterLights("Theater Ceiling Lights");
		Screen screen = new Screen("Theater Screen");
		PopcornPopper popper = new PopcornPopper("Popcorn Popper");

		HomeTheaterFacade homeTheater =
				new HomeTheaterFacade(amp, tuner, dvd, cd,
						projector, screen, lights, popper);
 		//客户只与外观直接交互
		homeTheater.watchMovie("Raiders of the Lost Ark");
		homeTheater.endMovie();
	}
}

外观

public class HomeTheaterFacade {
	Amplifier amp;		//子系统中的各个组件
	Tuner tuner;
	DvdPlayer dvd;
	CdPlayer cd;
	Projector projector;
	TheaterLights lights;
	Screen screen;
	PopcornPopper popper;

	public HomeTheaterFacade(Amplifier amp,
				 Tuner tuner,
				 DvdPlayer dvd,
				 CdPlayer cd,
				 Projector projector,
				 Screen screen,
				 TheaterLights lights,
				 PopcornPopper popper) {

		this.amp = amp;
		this.tuner = tuner;
		this.dvd = dvd;
		this.cd = cd;
		this.projector = projector;
		this.screen = screen;
		this.lights = lights;
		this.popper = popper;
	}

	public void watchMovie(String movie) {
		System.out.println("Get ready to watch a movie...");
		popper.on();
		popper.pop();
		lights.dim(10);
		screen.down();
		projector.on();
		projector.wideScreenMode();
		amp.on();
		amp.setDvd(dvd);
		amp.setSurroundSound();
		amp.setVolume(5);
		dvd.on();
		dvd.play(movie);
	}
}

• 输出结果

  Get ready to watch a movie...
  Popcorn Popper on
  Popcorn Popper popping popcorn!
  Theater Ceiling Lights dimming to 10%
  Theater Screen going down
  Top-O-Line Projector on
  Top-O-Line Projector in widescreen mode (16x9 aspect ratio)
  Top-O-Line Amplifier on
  Top-O-Line Amplifier setting DVD player to Top-O-Line DVD Player
  Top-O-Line Amplifier surround sound on (5 speakers, 1 subwoofer)
  Top-O-Line Amplifier setting volume to 5
  Top-O-Line DVD Player on
  Top-O-Line DVD Player playing "Raiders of the Lost Ark"


参考

​ 书籍: HeadFirst设计模式

​ 代码参考地址: 我就是那个地址
