Android 自定义 View 基本规范1. 概述在进行Android应用开发时，可以选择系统提供的各式各样的控件，

本人只是Android小菜一个，写技术文档只是为了总结自己在最近学习到的知识，从来不敢为人师，如果里面有些不正确的地方请大家尽情指出，谢谢！

1. 概述

在进行Android应用开发时，可以选择系统提供的各式各样的控件，但有时原生控件在功能和效果上并不能满足需求，这时就要求必须根据实际需求来定义新的控件，可以通过继承View，也可以继承某些已经存在的原生控件，来实现自定义控件。本文将选择直接继承View来实现一个最简单的控件。

自定义控件包含了Android中和View相关的很多知识，学习自定义控件也能帮组学习和理解相关知识。

要想自定义出功能强大效果酷炫的控件，要求必须对View体系有深入的理解，在这点我还差的很多，所以本文并不能教大家怎样去实现这样的控件。本文只是从自定义View的基本规范方面，跟大家探讨下在自定义一个控件的过程中，有哪些方面需要注意的，或者说有哪些功能是需要实现的，主要包括：控件属性、控件测量、控件绘制和控件交互。

2. 控件属性

当我们在xml中定义控件的时候，肯定需要对控件具有的某些属性进行设置，例如宽高、背景颜色、文本等等，下面是在使用 TextView的一个示例：

    <TextView
        android:id="@+id/main_text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#FF0000"
        android:text="Hello World!" />

在自定义控件的时候，为了能够让用户灵活定义控件的某些特性，也需要通过属性的方法把用户指定的值传入控件，而不是在控件内部使用预定义的值，这也就要求在自定义控件的时候使用到自定义属性。

2.1 定义属性

自定义属性需要在res/values/attrs.xml里面定义，如果这个文件不存就自己创建一个。结合一个例子进行介绍：

    <declare-styleable name="custom_view">
        <attr name="default_color" format="color"></attr>
    </declare-styleable>

declare-styleable name="custom_view"指定了自定义属性集合的name信息，这个值可以是任意值，但一般为了方面使用都是直接使用自定义控件的名字。

<attr name="default_color" format="color"></attr>指定了自定义属性集合里的具体属性和该属性对应的类型，本例中使用的是color类型，表明这个属性需要的是一个颜色值，能够支持的format类型如下表：

类型	含义	取值
`boolean`	布尔类型	只能是`true`或`false`
`string`	字符串类型	任意字符串值
`integer`	整数类型	只能是整数
`float`	浮点数类型	只能是浮点和整型
`fraction`	百分比类型	只能以`%`结尾
`color`	颜色类型	可以是颜色值或者指向`color`的资源
`dimension`	尺寸类型	可以是具体尺寸值或指向尺寸的资源
`reference`	引用类型	只能是指向某一资源的`ID`
`enum`	枚举类型	只能是定义的枚举值
`flag`	位标志类型	只能是定义的位值

在这里只定义了一个简单的color类型的属性，其他类型的属性大家可自行定义，方法是类似的。

2.2 使用属性

在定义了属性后，可以直接在xml使用这些属性，使用方法和原生控件属性一样，只需根据不同类型设置值即可。在上面定义一个属性default_color，现在就可以在xml里使用了：

    <com.test.androidtest.CustomView
        android:id="@+id/custom_view"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:default_color="#ffff00"/>

需要注意的是，在这里使用了新的命名空间app，其声明是xmlns:app="http://schemas.android.com/apk/res-auto",如果大家使用的Android Studio，这个命名空间是自动添加的，无须自行处理。

当xml使用了自定义属性后，在创建这个控件的时候，就会把这些属性传入控件，在控件内部就可以获取并使用到该属性值了。

    // 在代码里通过 new 方式创建控件实例时使用
    public CustomView(Context context) {
        super(context);
    }

    // 在 xml 定义控件时使用，会获取到定义的属性
    public CustomView(Context context, AttributeSet attrs) {
        super(context, attrs);
        // 获取定义的属性集合
        TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.custom_view);
        // 获取特定的属性值
        if (array != null) {
            default_color = array.getColor(R.styleable.custom_view_default_color, -1);
        }
    }

上述代码演示了如何在控件内部获取自定义属性，在成功获取到属性值后就可以利用该值进行后续的控件绘制工作了。

需要注意的是在自定义控件是需要实现两个不同的构造函数，分别对应于在java和 xml的使用场景。

2.3 修改属性

在前面已经讲了如何定义和在控件内部获取属性，但是我们知道有时控件属性是需要根据不同的场景进行修改的，而在xml只能指定属性的初始值，无法进行不断的修改。这就要求必须针对有些属性提供取值器和设值器,也就是常说的getter和setter，这里之所以说是“有些属性”，是因为并不是所有属性都需要支持动态修改的。

还是针对前面定义的default_color属性，现在对其设置取值器和设值器:

    public int getColor() {
        return default_color;
    }

    public void setColor(int color) {
        default_color = color;
        // 调用 onDraw,重新刷新控件.
        invalidate();
    }

取值器比较简单，只要返回当前属性值就可以了。设值器除了要更新当前属性值外，更重要的是，在更新完当前属性值外，要对当前的控件进行第二次的绘制，以更新控件状态，这里直接调用invalidate()，它会把当前view标志为DIRTY，在下一帧绘制时调用控件的onDraw()方法完成对控件的更新。设置了属性的getter和setter后，就可以在使用控件的时候，动态获取和修改属性值了。

3. 控件测量

测量的目的是要确定控件在显示的时候具体的显示尺寸，大家可能会奇怪：不是在xml已经指定了控件大小了吗？为什么还要再测量一次呢？这是因为在xml指定控件大小的时候有不同的方式，每种方式最终导致分配给控件的尺寸也不一样。

指定尺寸方式	含义
`wrap_content`	根据控件具体内容分配尺寸
`match_parent`	根据父控件剩余大小给控件分配尺寸
`具体数值`	根据给定的数值进行分配控件尺寸

为了能够测了控件，需要实现onMeasure(int widthMeasureSpec, int heightMeasureSpec)方法，先看下View中该方法声明：

    /**
     * Measure the view and its content to determine the measured width and the
     * measured height. This method is invoked by {@link #measure(int, int)} and
     * should be overridden by subclasses to provide accurate and efficient
     * measurement of their contents.
     */
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
    }

这里提到：onMeasure是用来决定控件的宽高信息的，为了能够提供更准确和高效的控件测量，子类最好要重写这个方法，所以自定义控件最好也要实现这个方法。

这里的参数widthMeasureSpec和heightMeasureSpec代表是什么意思？是不是就是控件的宽高呢？当然不是，如果它们表示的就是控件宽高就不需要我们继续测量了。widthMeasureSpec和heightMeasureSpec里面都包含了两个信息：size和mode,其中size表示的是父控件告诉子控件的建议宽高，mode表示当前的测量模式，具体有AT_MOST,EXACTLY和UNSPECIFIED,其含义如下：

测量模式	尺寸模式	含义
`AT_MOST`	`wrap_content`	父控件提供一个最大值，子控件不要超过父控件提供的尺寸大小。
`EXACTLY`	`match_parent`或者`具体值`	父控件提供一个确切值，子控件可以直接使用这个尺寸来设置大小。
`UNSPECIFIED`	`暂无`	父控件不提供，子控件可以任意设置大小。

从上面的表格可以看到：UNSPECIFIED一般是遇不到的，而AT_MOST和EXACTLY都会提供一个建议值，可以根据这个值和测试模式来确定子控件大小。

本文中的自定义控件的onMeasure如下：

    @Override
    public void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        // 使用宽高中的最小值把宽高设置为等值，因为控件的最终目的是画一个圆。
        int dimension = Math.min(getSize(widthMeasureSpec), getSize(heightMeasureSpec));
        // 设置最终的宽高信息，如果少了这步，得到的宽高将无法应用到控件中。
        setMeasuredDimension(dimension, dimension);
    }

    private int getSize(int measureSpec) {
        int mode = MeasureSpec.getMode(measureSpec);
        int size = MeasureSpec.getSize(measureSpec);
        // EXACTLY 和 AT_MOST 直接使用父控件提供的宽高信息。
        switch (mode) {
            case MeasureSpec.EXACTLY:
            case MeasureSpec.AT_MOST:
                return size;
            default:
                // UNSPECIFIED 返回预定义的宽高信息，一般不会遇到。
                return mMeasureWidthHeight;
        }
    }

在本文的自定义控件中，最终的目的是要显示一个圆形，在onMeasure里设置了等值宽高，而在获取宽高时针对AT_MOST和EXACTLY两种情况都直接使用了父控制传递过来的尺寸。当然这只是一种最简单的情况，当要自定义高能复杂的控件时，宽高的确定需要结合的因素会更多，计算也会更复杂。

4. 控件绘制

测量控件后就可以知道控件的最终宽高信息，这时需要做的就是进行实际的绘制，只有通过绘制，控件才能真正地显示出来。绘制控件需要实现onDraw(Canvas canvas)方法，和onMeasure一样，先看下在View中的声明：

    /**
     * Implement this to do your drawing.
     *
     * @param canvas the canvas on which the background will be drawn
     */
    protected void onDraw(Canvas canvas) {
    }

可以发现：View并没有实现onDraw,这是因为View 是所有控件的父类，但其本身并不是一个可以直接显示的控件,这就要求所有需要显示的控件都必须实现这个方法，它的参数是Canvas类，就是常说的画布。为了显示控件，我们需要做的就是用Paint在Canvas上把需要显示的图像画出来，正如我们在电脑上经常在画图软件上画图一样。

现在看下本例中自定义控件的onDraw(Canvas canvas)的实现：

    @Override
    public void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 初始化画笔，这个对象需要在控件初始化时初始化，这里正常不会走到。
        if (mPaint == null) {
            mPaint = new Paint();
        }
        // 设置画笔的颜色。
        mPaint.setColor(default_color);

        // 在画布上画出一个圆形。
        int radius = getMeasuredWidth() / 2;
        canvas.drawCircle(getLeft() + radius, getTop() +radius, radius, mPaint);
    }

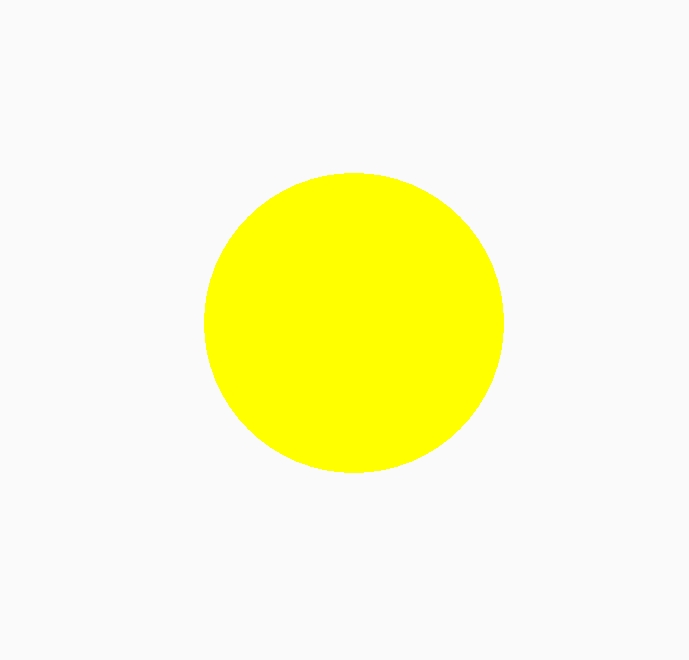

上面的示例代码只是实现一个根据用户传入的颜色来进行画圆功能，其效果如下：

Canvas除了画圆，还可以画出更多更复杂的图形，Paint也可以有更多的控制，其大家自行查阅相关API。

5. 控件交互

通过上面的几个过程，已经能在界面上显示自定义控件了，但显示不是最终的目的，真正的目的还是希望能与控件进行交互，最重要的是能够响应touch事件，接下来就通过实现一个简单的随手指移动功能：

    private int mLastX;
    private int mLastY;

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                mLastX = x;
                mLastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                int offsetX = x - mLastX;
                int offsetY = y - mLastY;
                //重新放置新的位置
                layout(getLeft() + offsetX, getTop() + offsetY, getRight() + offsetX, getBottom() + offsetY);
                break;
            default:
                break;
        }
        return true;
    }

这次对onTouchEvent的重写可以实现让控件随着手指会移动，当然这里只是一个简单演示，还存在一些问题，比如控件会被移出屏幕之外，这是因为在移动时并没有判断当前控件的位置，把这个条件加上就可以保证控件只在界面之内移动。

6. 总结

本文通过一个简单的自定义圆形的例子，大致讲解了自定义View的基本规范,其中包括属性、测量、绘制、交互，大家可以把它当做自定义控件的入门知识，但相信在了解了这些基本规范后，再加上勤奋的练习，以后也能定义出功能复杂效果炫酷的控件，一起加油！
