2-问题-概况篇

回溯

首先回顾一下我们的问题:

「在浏览器地址栏中输入 url 到页面展现的短短几秒内浏览器究竟做了什么?」

我们根据前文的两篇文章,可以知道整个浏览器中的主进程是Browser Process,而进程中会有不同的线程,所以该进程将不同的任务交给不同的线程处理:

  • UI thread:控制浏览器上的按钮及输入框
  • network thread:处理网络请求,从网上获取数据
  • storage thread:控制文件等的访问

2-thread-in-browser-process

解决问题

回到问题本身,这样的操作在浏览器看来可以分为以下几步:

1. 处理输入

UI thread 需要判断用户输入的是 URL 还是 query。

2. 开始导航

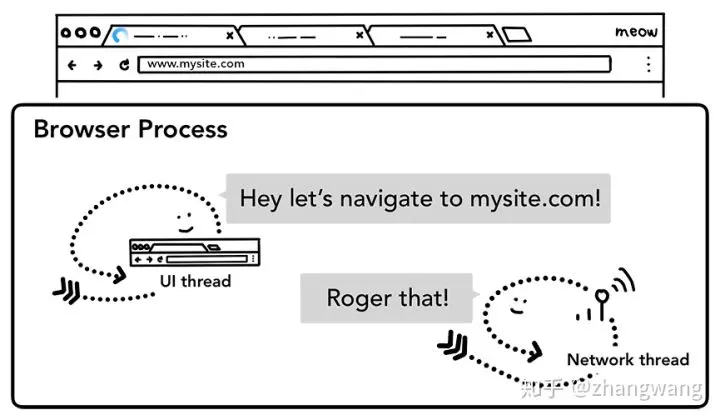

当用户点击回车,UI thread 通知 Network thread 获取网页内容,同时控制 tab 上的 spinner 展示(逆时针),表示正在请求页面。

Network thread 会按照顺序查询 DNS,随后为请求简历 TLS (傳輸層安全性協定:Transport Layer Security)连接。

2-ui-network-tls

如果 Network thread 接收到了重定向的请求头如 301,Network thread 会通知 UI thread: 服务器要求重定向了,随后,另一个 URL 请求会被触发。

3. 读取响应

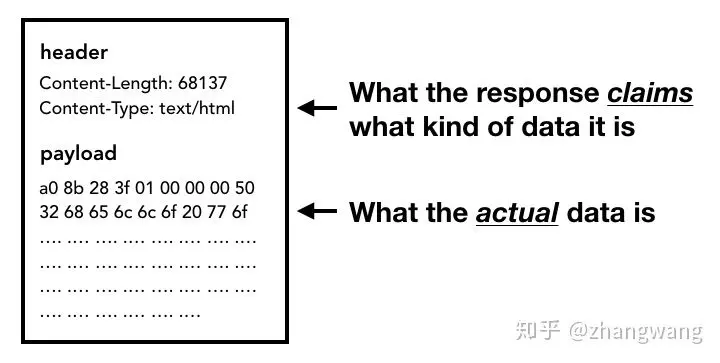

当请求响应回来,Network thread 会依据文档的 Content-type 及 MIME Type sniffing 判断响应内容的格式。

2-document-type

如果响应内容的格式是 HTML,下一步将会把对应的文档交给 Renderer process,如果是 zip文件或是其它文件,会把相关数据传输给下载管理器。

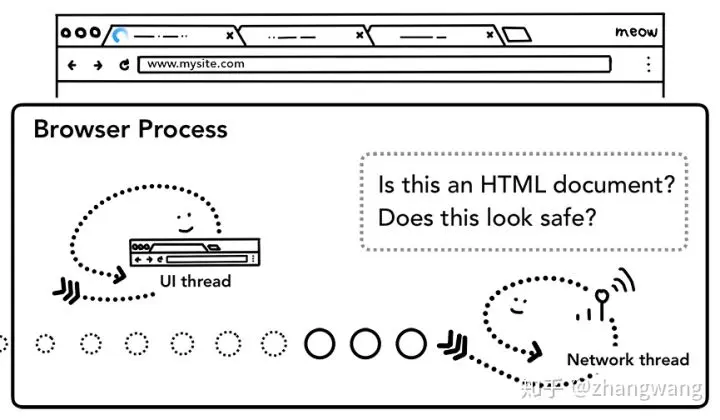

Safe Browsing 检查也会在此时触发,如果域名或是请求内容匹配到已知的恶意站点,Network thread 会展示一个警告页。此外 CORB 检测也会触发确保敏感数据不会被传递 Renderer process。

2-document-safety

4. 查看渲染进程

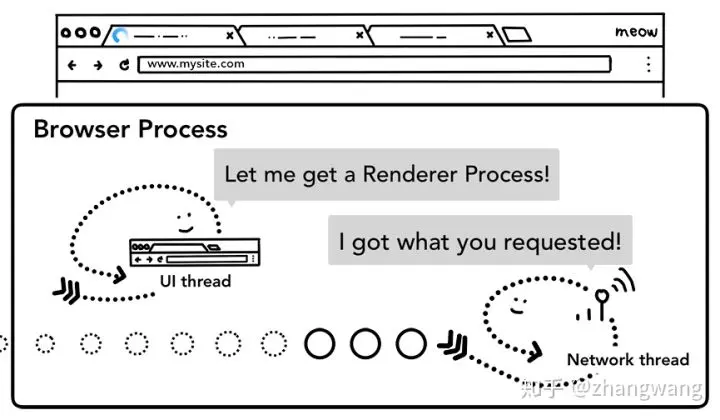

当上述检查完成,Network thread 确信浏览器可以导航到请求的网页,Network thread 会通知 UI thread 数据已经准备好了,UI thread 会查找到一个 Renderer process进行网页的渲染。

2-ui-find-renderer

由于网络请求获取响应需要时间,这里其实还存在着一个加速方案。当 UI thread 发送 URL 请求给 network thread 时,浏览器其实已经知道了将要导航到那个站点。UI thread 会并行的预先查找和启动一个渲染进程,如果一切正常,当 network thread 接收到数据时,渲染进程已经准备就绪了,但是如果遇到重定向,准备好的渲染进程也许就不可用了,这时候就需要重启一个新的渲染进程。

5. 确认导航

完成了上述过程,数据和渲染进行都是准备状态,Browser Process 会给 Renderer Process 发送 IPC 消息来确认导航,一旦 Browser Process 收到 renderer process 的渲染确认消息,导航过程结束,页面加载过程开始( UI thread 通知 tab 的 spinner 展示(顺时针))。

此时,地址栏会更新,展示出新页面的网页信息。history tab 会更新,可通过返回键返回导航来的页面,为了让关闭 tab 或者窗口后便于恢复,这些信息会存放在硬盘中。

2-browser-ipc-renderer

6. 额外的步骤

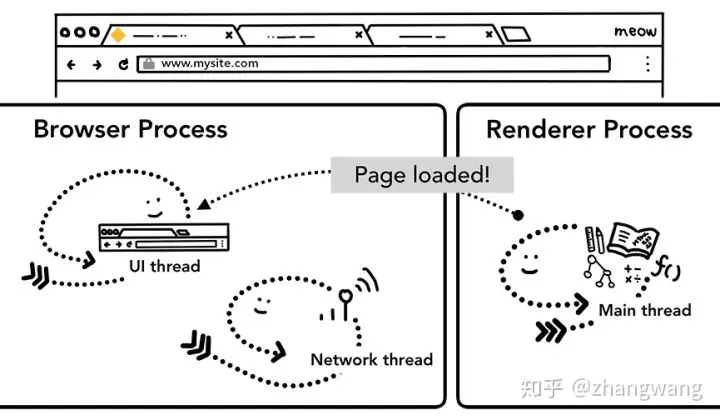

导航被确认,Renderer Processs 会使用相关的资源将页面渲染出来。当 Renderer Process 渲染结束(即触发所以页面的onload事件),会发送 IPC 消息到 Browser Process,然后 UI thread 停止展示 tab 中的 spinner。

2-page-loaded

当然上面的流程只是网页首帧渲染完成,在此之后,客户端依旧可下载额外的资源渲染出新的视图。

以上就是浏览器对应我们问题的处理步骤了,是不是从以往回答更多侧重如何查询 DNS 的维度看到了自己的不足哩。

其实系列文章可以在这里结束咯,可总感觉还是将知识仅仅涉及表层(当然面试管够啦~)。所以问了自己一个问题:

Renderer Process 是如何将文档渲染出来的呢?

随便说一下:让我们前端工程师曾经头疼的不就是浏览器内核吗? (毕竟我做的第一个网站就是用 window XP系统运行的)而浏览器内核就是 Renderer Process!

注:部分图片引自参考文献
