Sublime + PlantUML 程序猿的专属画图工具

襄垣
3,173 阅读11分钟
原文链接： mp.weixin.qq.com

【技术讲堂】

Sublime + PlantUML

程序猿专属画图工具

什么是 PlantUML

PlantUML 是一个画图脚本语言,用它可以快速地画出：

  • 时序图

  • 用例图

  • 类图

  • 活动图

  • 对象图

  • 状态图

  • 组件图

简单地讲,我们使用画图工具时需要一个一个图去画,但使用 PlantUML 只需要用简洁直观的文字表达出图的内容,然后就可以直接生成图片。看一个最简单的例子：

@startuml



业务Service -> 权限Sevice: 调用用户登录接口

业务Service <- 权限Sevice: 返回用户登录令牌



@enduml

效果如下:

简单的时序图例子

软件安装与配置（下面例子以MacOS为例说明）

Sublime

Sublime 是个强大的可扩展的文本编辑器。进入官网下载对应操作系统下的版本安装即可。这个过程及其简单,并且教程网上一搜一大把,不进一步说明。

graphviz

graphviz 是个开源的图片渲染库。安装了这个库才能在操作系统下实现把 PlantUML脚本转换为图片。使用以下命令安装命令:

brew install graphviz

如果mac系统还没有安装homebrew,需要先安装homebrew,安装homebrew方法:

/usr/bin/ruby -e "$(curl -fsSLhttps://raw.githubusercontent.com/Homebrew/install/master/install)"

PlantUML for Sublime 插件

有了PlantUML for Sublime 插件后,我们就可以在 Sublime 里写PlantUML 脚本,然后直接通过一个快捷键生成图片。安装步骤如下:

  • 下载插件,并解压;

  • 通过     Preferences -> Browse Packages … 打开 sublime 的 Packages 目录,解压后的插件放在 Packages 目录下;

  • 重启 Sublime。

为了简化使用,可以在 Sublime 里配置个快捷键。打开 Preferences -> Key Binding - User,添加一个快捷键：

{ "keys": ["alt+d"],"command": "display_diagrams"}

上面的代码配置成按住 Option + d 来生成 PlantUML 图片,你可以修改成你自己喜欢的按键。

查看效果

打开sublime,新建一个空的文件,加入以下内容：

@startuml



业务Service -> 权限Sevice: 调用用户登录接口

业务Service <- 权限Sevice: 返回用户登录令牌



@enduml

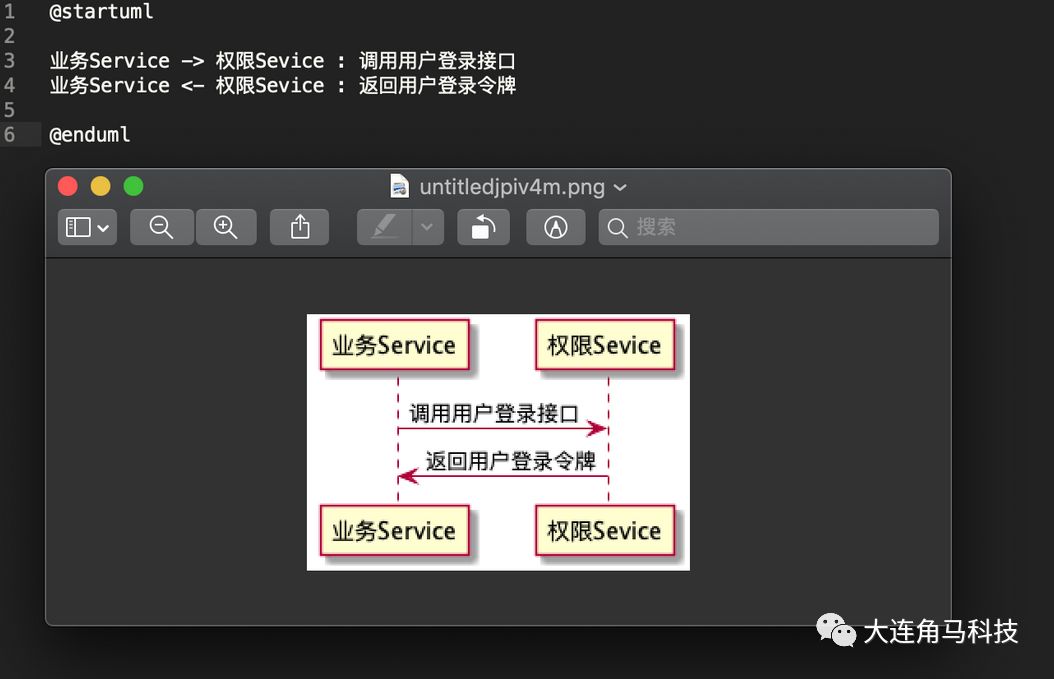

在sublime窗口中按下快捷键[Option + d],应该就能够看到生成的时序图。效果如下图所示：

PlantULM 快速入门

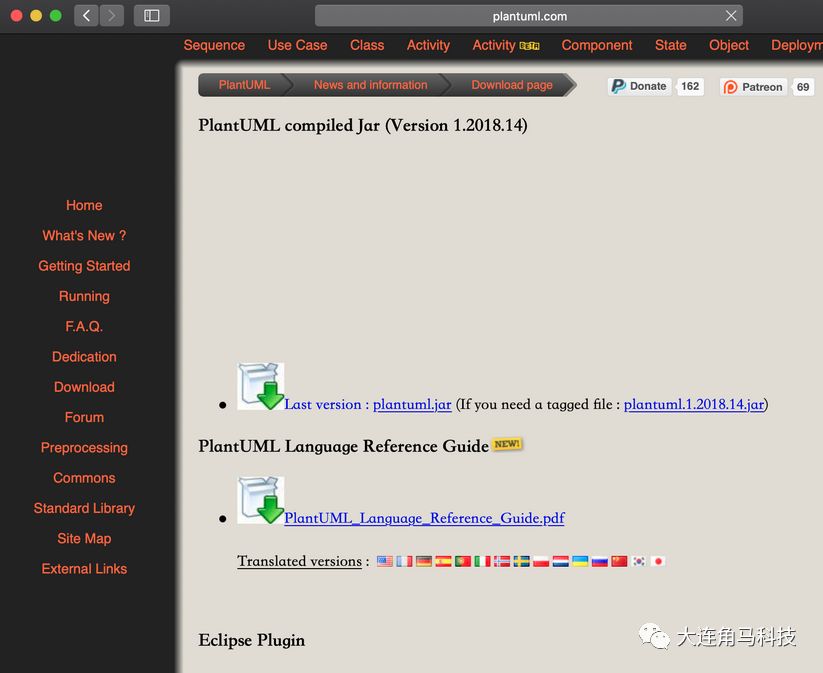

plantUML的官方网址提供了我们需要的所有资料。大家可以看看官网的样子。

特地给官网截个图放在这儿，是想告诉大家进入这个网站后请不要怀疑是否进了钓鱼网站。虽然这个网站看上去有着浓浓的山寨风和厚重的历史感,但是的确是我们需要的plantUML的官网。这儿提供了权威的官方文档，这个文档不仅仅是入门指南,里面更是详细描述了plantUML的语法,提供了丰富的例子,我们在日常画图时肯定会需要随时查阅。

时序图举例

最简单的时序图例子前面已经已经看过了，下面举一个实际情况中更有意义的例子。

样例代码

这个例子假想了用户通过app挂号的场景。

  • 用户：代表使用app挂号的人

  • APP：代表手机端应用或者微信小程序

  • 业务Service：代表我们业务服务，这里包含了挂号业务的最基本逻辑

  • HIS：医院信息系统，是实际执行医院挂号的操作，我们的业务服务需要调用HIS来执行真正的挂号

  • 基础服务：是我们这个假想场景的一系列微服务中的一个环节，在我们的假想场景中，基础服务为各个业务服务提供基础的支撑功能

  • 统一支付中心：可以立即为封装了支付宝支付、微信支付、银联支付的一个微服务节点

@startuml skinparam dpi 300 title 支付、挂号正常流时序图  actor 用户  activate APP  用户 -> APP : 用户挂号  activate 业务Service APP -> 业务Service :   挂号申请(token, 诊所，科室，医生，号段,身份证) activate HIS 业务Service -> HIS : 获取病人信息 业务Service <- HIS : 返回病人信息 业务Service -> 业务Service : 生成挂号记录即社康订单(保存患者ID，诊所，科室，医生，号段,患者身份证, 挂号费用等信息) deactivate HIS          activate 基础服务 业务Service -> 基础服务 : 创建订单（参数:挂号记录完整信息）

 基础服务 -> 基础服务 : 新建订单, 生成订单号 activate 统一支付中心 基础服务 -> 统一支付中心 : 支付下单(b2c/pay/consume/order/pay)  基础服务 <- 统一支付中心 : 下单成功,返回收银台URL

  基础服务 -> 基础服务 : 订单置为待支付,记录统一支付中心订单号 业务Service <- 基础服务 : 返回收银台URL和基础服务订单号 APP <- 业务Service : 返回收银台URL和挂号记录ID deactivate 业务Service APP -> APP : 跳转到收银台URL 用户 -> APP : 用户选择支付方式，输入密码支付  ...等待统一支付中心的异步支付结果通知...  基础服务 <- 统一支付中心 : 支付成功通知 基础服务 -> 基础服务 : 订单置为支付成功 基础服务 -> 基础服务 : MQ中放置消息  activate 业务Service alt 检测到支付成功的消息         业务Service  -> 业务Service : MQ合法性检查(挂号记录是否是等待支付状态等)         activate HIS         业务Service  -> HIS : 挂号(患者ID,身份证,日期,号源编码,挂号费,诊疗费,其他费,支付方式,交易流水号即基础服务生成的订单ID等参数)         业务Service  <- HIS : 挂号结果(结果，科室，医生，就诊地点，候诊编码，医院交易流水号，就诊序号等)         deactivate HIS          业务Service  -> 基础服务 : 更新医院交易流水号         业务Service  <- 基础服务 : 返回更新医院交易流水号结果 end alt  APP -> 业务Service : 根据挂号记录ID查询挂号结果 APP <- 业务Service : 返回挂号结果  deactivate 基础服务  用户 <- APP : 挂号完成  deactivate APP  @enduml

效果预览

时序图关键元素说明

时序图标题

title定义时序图的标题，

title 支付、挂号正常流时序图

对象（Object）

对象表示的是时序图中的参与者，我们的例子中，APP，业务Service，HIS都是时序图中的对象。在plantUML中，时序图最基础的语法就是：

对象A -> 对象B : 消息

符合上述语法的plantUML代码便隐式的定义了对象A、对象B和从对象A到对象B的消息（方法调用）, 不需要任何额外的工作。

时序图中Actor（角色）元素

系统角色，可以是人、机器、其他系统、子系统；在时序图中用一个小人来表示。我们的例子中，就是【用户】。

生命线（Lifeline）

在时序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间。

控制焦点或者生命线激活（Focus of Control or Activation）

又称为激活期，表示时间段的符号，在这个时间段内对象将执行相应的操作，用小矩形表示。使用plantUML语言，就是对生命线进行激活：

activate 业务Service

激活期结束后，使用deactivate结束控制焦点：

deactivate 业务Service

消息（Message）

消息一般分为同步消息（Synchronous Message），异步消息（AsynchronousMessage）和返回消息（Return Message）。

  • 消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义；

  • 消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。

  • 返回消息表示从过程调用返回。

在plantUML中，消息调用的例子如下：

  • 对象A向对象B发送消息M：

对象A -> 对象B ：消息M

  • 对象B向对象A发送消息M（等价于对象B向对象A返回消息M）：

对象A <- 对象B ：消息M

  • 对象A调用自己：

对象A -> 对象A ：消息M

用例图举例

样例代码

@startuml skinparam dpi 300  left to right direction  skinparam packageStyle rectangle actor customer  actor clerk  rectangle checkout { customer -- (checkout)  (checkout) .> (payment) : include  (help) .> (checkout) : extends (checkout) -- clerk  }  @enduml

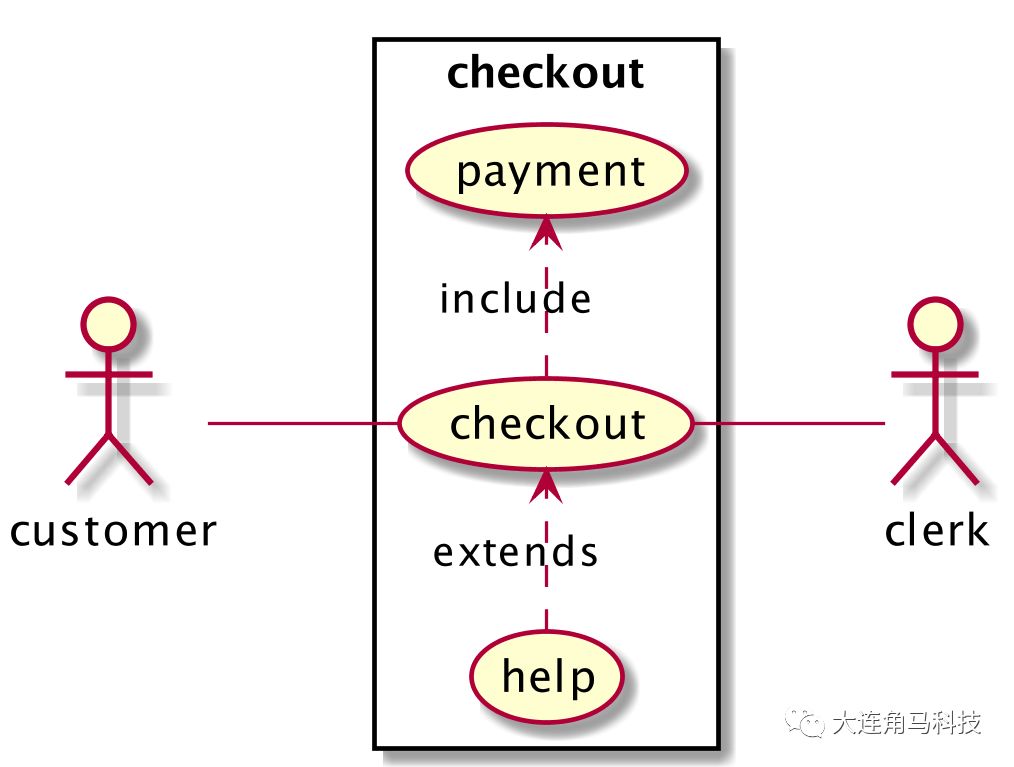

这段样例代码的展示效果如下:

简单解释

用例

使用括号 (xxx) 来表示用例，用例用椭圆形表达。

角色

两种方式定义角色：

  • 使用 actor 来定义参与者

  • 两个冒号包围的对象作为角色

角色定义的例子：

@startuml

:First Actor:

:Another\nactor: as Men2

actor Men3

actor :Last actor: as Men4

@enduml

效果如下：

用例描述

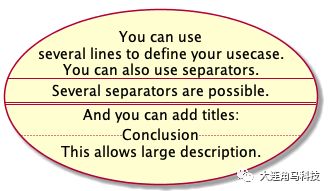

用例描述使用双引号(“”)括起来,这几种符号用于分割换行：–.. == __.。不废话，上代码：

@startuml

usecase UC1 as "You can use

several lines to define your usecase.

You can also use separators.

--

Several separators are possible.

==

And you can add titles:

..Conclusion..

This allows large description."

@enduml

效果：

扩展

使用符号(<|–)来表示用例或者角色的扩展或者继承。代码如下：

@startuml

:Main Admin: as Admin

(Use the application) as (Use)

User <|-- Admin

(Start) <|-- (Use)

@enduml

效果如下:

使用注释

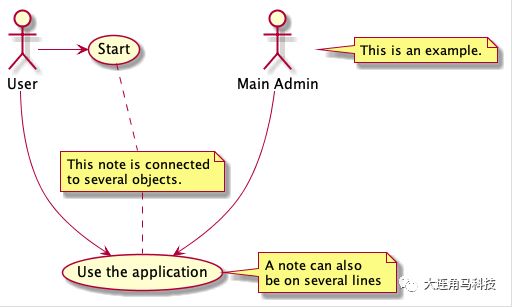

可以使用（note left of , note right of , note top of , note bottom of）这些关键字来定义注释或者标注。代码如下：

@startuml

:Main Admin: as Admin

(Use the application) as (Use)

User -> (Start)

User --> (Use)

Admin ---> (Use)

note right of Admin : This is an example.

note right of (Use)

A note can also

be on several lines

end note

note "This note is connected\ntoseveral objects." as N2

(Start) .. N2

N2 .. (Use)

@enduml

效果如下：

使用皮肤参数

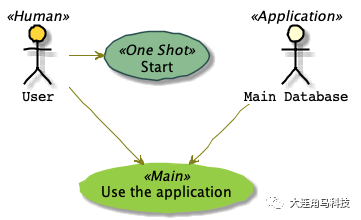

skinparam命令能够改变绘画的颜色，字体等信息。代码如下：

@startuml

skinparam handwritten true



skinparam actor {

       BorderColorblack

       FontNameCourier

           BackgroundColor<< Human >> Gold

}



skinparam usecase {

       BackgroundColorDarkSeaGreen

       BorderColorDarkSlateGray



       BackgroundColor<<Main >> YellowGreen

       BorderColor<<Main >> YellowGreen



       ArrowColorOlive

}



User << Human >>

:Main Database: as MySql <<Application >>

(Start) << One Shot >>

(Use the application) as (Use) <<Main >>



User -> (Start)

User --> (Use)



MySql --> (Use)

@enduml

效果如下：

关于skinparam，完整的信息请参考官方网址。

活动图(流程图)举例

plantUML支持两种语法来描述活动图，旧的方式（官方手册第4章 Activity Diagram）更传统，更稳定，已经使用了好久了，但是描述不直观，语法稍显复杂，生成的图不够漂亮。鉴于此，只推荐新的方式，就是官方手册中第5章（Activity Diagram (beta)），尽管写着beta版，我使用新版本时还没有碰到任何问题，实际表现相当稳定，强烈推荐新的活动图描述语法。

基础

活动标签以冒号(:)开始，分号(;)结尾。

开始/结束

关键字start表示活动图开始，关键字stop表示活动图停止，关键字end表示活动图结束。

例子：

@startuml

start

:Hello world;

:This is on defined on

several **lines**;

stop

@enduml

效果：

条件与循环

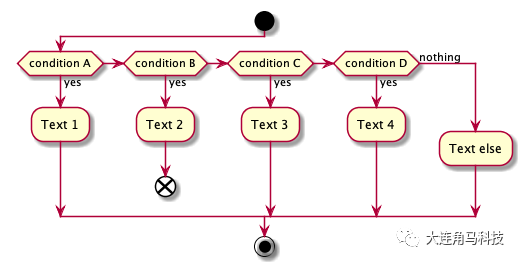

活动图表示条件的几个关键字:if, then, else, elseif, endif。条件需要使用()括起来。例子：

@startuml

start

if (condition A) then (yes)

       :Text1;

elseif (condition B) then (yes)

       :Text2;

       end

elseif (condition C) then (yes)

       :Text3;

elseif (condition D) then (yes)

       :Text4;

else (nothing)

       :Textelse;

endif

stop

@enduml

效果：

while循环的例子：

@startuml

while (check filesize ?) is (not empty)

       :readfile;

endwhile (empty)

:close file;

@enduml

效果：

常用的设置选项

更改图片的清晰度

默认的dpi非常低，导致图片很模糊，通过设置dpi可以大幅度提高图片清晰度。

@startuml

skinparam dpi 300

while (check filesize ?) is (not empty)

       :readfile;

endwhile (empty)

:close file;

@enduml

同样是上面循环的例子，感受一下效果：

plantUML的skinparam

dpi是graphviz的参数设置，关于plantUML特有的skinparam参数，完整的信息请参考官方网址。主要能设置字体，背景等信息。

参考文档

本文档很大程度上参考了以下文档，向作者表示感谢！https://www.jianshu.com/p/e92a52770832
