带你彻底看懂React Native和Android原生控件之间的映射关系带你彻底看懂React Native和Andr

作者：MarkShawn

地址：https://www.jianshu.com/p/1027d3d0ec99

此文基于react natve的 September 2018 - revision 5 版本

本人学校毕业后就当了安卓爬坑专业户，3年来总算爬习惯了，不料今年掉进了RN这个天坑，从此开始了我的悲惨人生。。。Anyway，RN的思想还是值得学习的，今天就从Android的角度开始分析一下react native的基础组件如何加载，看看它们与原生控件间的映射关系。

Android端源码浅析

安卓老司机看页面的实现原理，必然首先看Activity，其次看View，RN在安卓端的加载开端也是如此。

以下是截至此文发布前最新的RN官方教程中的例子（RN官方教程和RN源码一样，一日三变，习惯就好）：

public class MyReactActivity extends Activity implements                                       DefaultHardwareBackBtnHandler {    private ReactRootView mReactRootView;    private ReactInstanceManager mReactInstanceManager;    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        mReactRootView = new ReactRootView(this);        mReactInstanceManager = ReactInstanceManager.builder()                .setApplication(getApplication())                .setBundleAssetName("index.android.bundle")                .setJSMainModulePath("index")                .addPackage(new MainReactPackage())                .setUseDeveloperSupport(BuildConfig.DEBUG)                .setInitialLifecycleState(LifecycleState.RESUMED)                .build();        mReactRootView.startReactApplication(mReactInstanceManager,                                  "MyReactNativeApp", null);        setContentView(mReactRootView);    }}

从上面的代码中可以看出，承载RN页面显示的也是一个普通的Activity，但setContentView中传入的却是一个特定的ReactRootView，也就是说加载全部在这个ReactRootView中完成。ReactInstanceManager类似于一个代理，承接了IO，通信，布局及其他一些逻辑性操作，下文中还会提到。

public class ReactRootView extends SizeMonitoringFrameLayout    implements RootView, MeasureSpecProvider {  ...  @Override  protected void onLayout(boolean changed, int left, int top,                                  int right, int bottom) {    // No-op since UIManagerModule handles actually laying out children.  }}

上面的代码省略了大部分与本文无关的代码，但也可以看出ReactRootView并没有三头六臂，它只不过是一个很普通的继承自SizeMonitoringFrameLayout（FrameLayout）的控件容器，而且它的onLayout方法是空的，从注释中可以看出子控件的布局在UIManagerModule中实现。

public class UIManagerModule extends ReactContextBaseJavaModule    implements OnBatchCompleteListener, LifecycleEventListener, UIManager {  private final UIImplementation mUIImplementation;  ...  @ReactMethod(isBlockingSynchronousMethod = true)  public @Nullable WritableMap getConstantsForViewManager(final String                                      viewManagerName) {    ...    // 根据viewManagerName获取ViewManager的映射    return computeConstantsForViewManager(viewManagerName);  }  @Override  public <T extends SizeMonitoringFrameLayout & MeasureSpecProvider>                                         int addRootView(      final T rootView, WritableMap initialProps, @Nullable String                                      initialUITemplate) {    ...    // 获取ReactRootView对象的引用，以便于再里面添加View    mUIImplementation.registerRootView(rootView, tag, themedRootContext);    ...  }  // 该注解的方法都是可以在js代码中调用的  @ReactMethod  public void createView(int tag, String className, int rootViewTag,                                     ReadableMap props) {    if (DEBUG) {      ...    }    // 实现的是reactRootView.addView()    mUIImplementation.createView(tag, className, rootViewTag, props);  }  ...}

同样，UIManagerModule里面也没有太多东西，它主要是用于暴露方法供js调用的，具体实现是由UIImplementation来完成的。被@ReactMethod注解的方法都可以在js代码中被调用到，包括：removeRootView，createView，measure，measureLayout，manageChildren等等，可见子控件的add，measure，layout，remove等操作都是由js调用UIManagerModule相应的方法后完成。

public class UIImplementation {  ...  public void createView(int tag, String className, int rootViewTag,                                     ReadableMap props) {    //构建ReactShadowNode    ReactShadowNode cssNode = createShadowNode(className);    ReactShadowNode rootNode = mShadowNodeRegistry.getNode(rootViewTag);    Assertions.assertNotNull(rootNode,              "Root node with tag " + rootViewTag + " doesn't exist");    cssNode.setReactTag(tag);    cssNode.setViewClassName(className);    cssNode.setRootTag(rootNode.getReactTag());    cssNode.setThemedContext(rootNode.getThemedContext());    mShadowNodeRegistry.addNode(cssNode);    ...  }  ...}

以上就是createView的具体实现，它主要做的是构造了一个ReactShadowNode。

再看看createShadowNode：

protected ReactShadowNode createShadowNode(String className) {  ViewManager viewManager = mViewManagers.get(className);  return viewManager.createShadowNodeInstance(mReactContext);}

它是通过className获取到ViewManager。问题来了，ViewManager是什么？看它的源码可知它是一个抽象类，从它的源码很难看出它是干什么用的，但一看继承自它的子类就豁然开朗了，它的子类包括ReactTextInputManager，ReactTextViewManager，ReactImageManager，SwipeRefreshLayoutManager，ReactCheckBoxManager，ReactProgressBarViewManager，ReactScrollViewManager等等等。从类名上看，这不就是Android的各种控件吗？查看源码后果然如此。

以ReactTextViewManager为例：

public class ReactTextViewManager  extends ReactTextAnchorViewManager<ReactTextView, ReactTextShadowNode> {    ...}

public class ReactTextView extends TextView implements ReactCompoundView {  ...}

它就是对TextView的封装。由此可见js代码最终都映射到了原生的控件上。

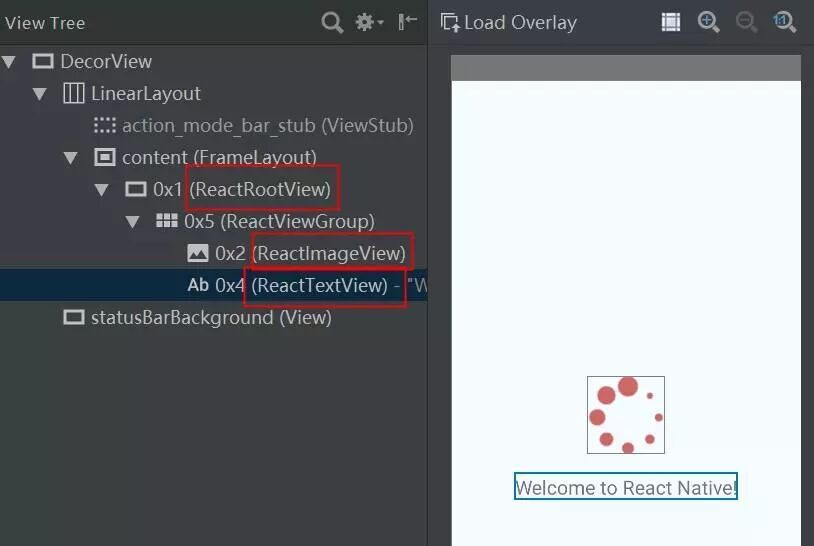

我写了一个很简单的RN页面，只有一个Text和一个Image，通过AS上的Layout Inspector可以清晰地看到，最终显示的是封装过的TextView和ImageView。

再回到@ReactMethod注解，它在JavaModuleWrapper中被获取，再通过NativeModuleRegistry被放到了一个映射表里面：

public class JavaModuleWrapper {  ...  private void findMethods() {    ...    for (Method targetMethod : targetMethods) {      // 获取@ReactMethod注解      ReactMethod annotation = targetMethod                            .getAnnotation(ReactMethod.class);    ...    }  }}

public class NativeModuleRegistry {  /* package */   Collection<JavaModuleWrapper> getJavaModules(JSInstance jsInstance) {    ArrayList<JavaModuleWrapper> javaModules = new ArrayList<>();    // 生成映射表  for (Map.Entry<String, ModuleHolder> entry : mModules.entrySet()) {    if (!entry.getValue().isCxxModule()) {    javaModules.add(new JavaModuleWrapper(jsInstance, entry.getValue()));   }  }   return javaModules;  }}

public class CatalystInstanceImpl implements CatalystInstance {  static {    // jni    ReactBridge.staticInit();  }  @Override  public void extendNativeModules(NativeModuleRegistry modules) {    mNativeModuleRegistry.registerModules(modules);    Collection<JavaModuleWrapper> javaModules = modules.getJavaModules(this);    Collection<ModuleHolder> cxxModules = modules.getCxxModules();    // 将原生方法的映射表传给jsBridge    jniExtendNativeModules(javaModules, cxxModules);  }  // C++的方法  private native void jniExtendNativeModules(    Collection<JavaModuleWrapper> javaModules,    Collection<ModuleHolder> cxxModules);  ...}

最后定位到CatalystInstanceImpl，它内部初始化了ReactBridge（jsBridge），也就是说@ReactMethod注解的方法都放到了一个注册表里面供jsBridge随时调用。

而CatalystInstanceImpl也是在ReactInstanceManager内部实例化的，兜兜转转又回到了开头的ReactInstanceManager，也就是说jsBridge映射到原生控件的逻辑都在它内部实现。

小结

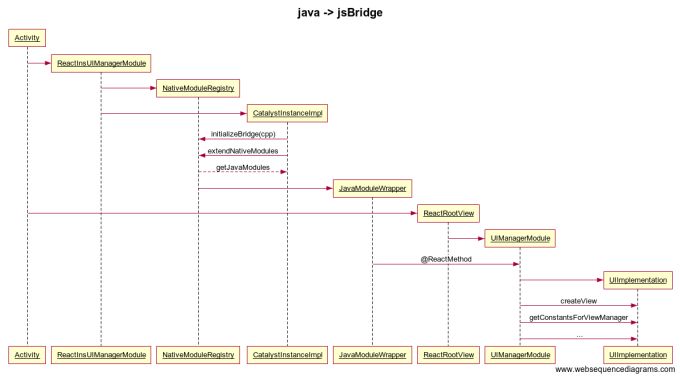

Android端的加载过程大致如下：

jsBridge映射到UIManagerModule中有@ReactMethod的方法上；
UIManagerModule中针对控件的操作由UIImplementation代理，完成控件的add，measure，layout，remove等操作；
所有控件最终添加到ReactRootView中，最终由它完成总体的加载并显示。

至此，Android端相关的逻辑已经差不多了，接下来看看在js端又是怎么映射的。

js端源码浅析

先来一段上文中提到过的RN页面的代码：

type Props = {};class App extends Component<Props> {    render() {      return (         <View style={styles.container}>           <Image             style={styles.image}             source={require('./img.png')}>           </Image>           <Text style={styles.welcome}>Welcome to React Native!</Text>         </View>      );    }}export default App;

css代码不是重点，所以被我省略了，上面只有js和，JSX，一种js的语法糖，所有基础组件都会以JSX的形式置于Component的render方法中。

接下来看看Component是怎么实现的：

const Component = class extends RealComponent {    render() {      const name = RealComponent.displayName || RealComponent.name;      return React.createElement(        name.replace(/^(RCT|RK)/,''),        this.props,        this.props.children,      );    }  };

最终JSX会在React.createElement方法中被翻译成js代码，有兴趣的童鞋可以查查React框架，这里就不多展开了。

现在回到例子代码中的基础组件，以Text为例，看看它的源码：

...const RCTVirtualText =  UIManager.getViewManagerConfig('RCTVirtualText') == null    ? RCTText    : createReactNativeComponentClass('RCTVirtualText', () => ({        validAttributes: {          ...ReactNativeViewAttributes.UIView,          isHighlighted: true,          maxFontSizeMultiplier: true,        },        uiViewClassName: 'RCTVirtualText',      }));const Text = (  props: TextProps,  forwardedRef: ?React.Ref<'RCTText' | 'RCTVirtualText'>,) => {  return <TouchableText {...props} forwardedRef={forwardedRef} />;};const TextToExport = React.forwardRef(Text);TextToExport.displayName = 'Text';TextToExport.propTypes = DeprecatedTextPropTypes;module.exports = (TextToExport: Class<NativeComponent<TextProps>>);

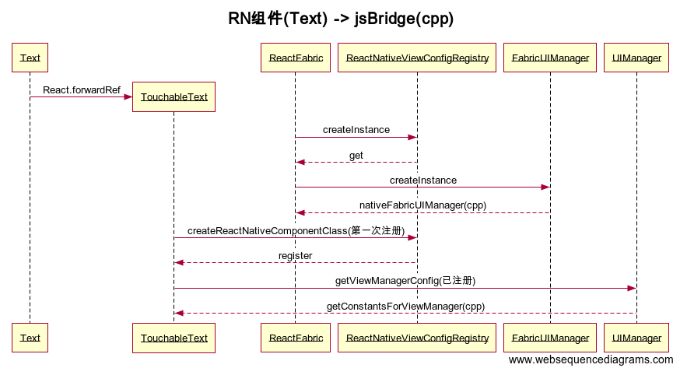

Text的源码不少，对于非专业前端，看起来比较吃力，但也有捷径，从对外暴露点开始找，也就是从module.exports开始，到TextToExport，再到Text，再到RCTVirtualText，最后定位到了UIManager.getViewManagerConfig。

UIManager.getViewManagerConfig = function(viewManagerName: string) {  if (    viewManagerConfigs[viewManagerName] === undefined &&    UIManager.getConstantsForViewManager  ) {    try {      viewManagerConfigs[        viewManagerName      ] = UIManager.getConstantsForViewManager(viewManagerName);    } catch (e) {      viewManagerConfigs[viewManagerName] = null;    }  }  ...};

看到getConstantsForViewManager，是不是觉得很眼熟？没错，它就是上一板块Android源码中提到的UIManagerModule中的方法，让我们再来回顾一下java源码：

@ReactMethod(isBlockingSynchronousMethod = true)  public @Nullable WritableMap getConstantsForViewManager(final                                  String viewManagerName) {    ...    return computeConstantsForViewManager(viewManagerName);  }  private @Nullable WritableMap computeConstantsForViewManager(final                                  String viewManagerName) {    ViewManager targetView =        viewManagerName != null ? mUIImplementation                      .resolveViewManager(viewManagerName) : null;    if (targetView == null) {      return null;    }    SystraceMessage.beginSection(            Systrace.TRACE_TAG_REACT_JAVA_BRIDGE,                     "UIManagerModule.getConstantsForViewManager")        .arg("ViewManager", targetView.getName())        .arg("Lazy", true)        .flush();    try {      Map<String, Object> viewManagerConstants =          UIManagerModuleConstantsHelper.createConstantsForViewManager(              targetView, null, null, null, mCustomDirectEvents);      if (viewManagerConstants != null) {        return Arguments.makeNativeMap(viewManagerConstants);      }      return null;    } finally {      SystraceMessage      .endSection(Systrace.TRACE_TAG_REACT_JAVA_BRIDGE)      .flush();    }  }

这个方法的作用就是从缓存中获取ViewManager对象，装入WritableMap后回传给了js，而WritableMap在js中以对象的形式存在。

再回到UIManager，它除了可以调用getConstantsForViewManager，上个板块提到的被@ReactMethod注解的方法诸如removeRootView，createView，measure，measureLayout等等在js中的映射都是由它来调用，也就是说js调用原生控件的映射都由UIManager来完成。

再看一眼UIManager的源码：

const NativeModules = require('NativeModules');const {UIManager} = NativeModules;...module.exports = UIManager;

看来UIManager只不过是对NativeModules的二次封装。写过RN的童鞋对此肯定不陌生，写js和原生通信的相关代码中肯定会用到NativeModules，它是js和原生代码通信的桥梁。

至于NativeModules和C++的交互过程，这里就简单讲一下，NativeModules内部的有一个BatchedBridge(即MessageQueue)的对象：

class MessageQueue {  // js注册的回调，供原生代码调用  _lazyCallableModules: {[key: string]: (void) => Object};  // js调用原生代码请求的缓存列表  _queue: [number[], number[], any[], number];  // js调用原生方法的请求  enqueueNativeCall(    moduleID: number,    methodID: number,    params: any[],    onFail: ?Function,    onSucc: ?Function,  ) {    ...    // 把请求打包成一个Message，放入缓存列表    this._queue[MODULE_IDS].push(moduleID);    this._queue[METHOD_IDS].push(methodID);    this._queue[PARAMS].push(params);    if (      global.nativeFlushQueueImmediate &&      (now - this._lastFlush >= MIN_TIME_BETWEEN_FLUSHES_MS ||        this._inCall === 0)    ) {      var queue = this._queue;      this._queue = [[], [], [], this._callID];      this._lastFlush = now;      // 如果是同步请求，则请求的message立即入列，否则等待flushedQueue()的执行      // 这是一个C++的函数      global.nativeFlushQueueImmediate(queue);    }  }  // 将缓存的请求列表全部入列  flushedQueue() {    this.__guard(() => {      this.__callImmediates();    });    const queue = this._queue;    this._queue = [[], [], [], this._callID];    return queue[0].length ? queue : null;  }  // 注册回调接口  registerCallableModule(name: string, module: Object) {    this._lazyCallableModules[name] = () => module;  }  ...}

它内部保存了js中对外暴露的方法和模块的映射表供jsBridge调用，如果需要调用原生代码中的方法，MessageQueue会将请求封装成一个Message放入一个请求队列，然后触发原生的方法。看着怎么这么像Android中的Handler机制？原因很简单，js执行的线程是独立于原生代码所在的UI线程的，线程间通信最简单的还是类似Handler这样的方式。

小结

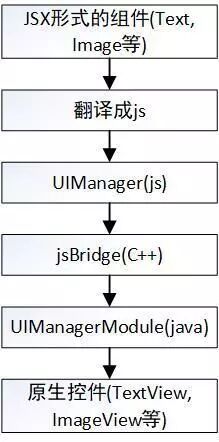

RN基础组件映射到原生在js端的表现大致如下：

JSX形式的RN基础组件首先会被翻译成js代码；
组件会在js代码中调用UIManager相应的方法；
由UIManager通过jsBridge映射到原生方法UIManagerModule中。

C++源码浅析

Android端和js端都已经介绍完毕了，就像扁担两头的货物都准备完毕了，就差根扁担了，jsBridge就是这根扁担。

先来看一下与CatalystInstanceImpl.java对应的CatalystInstanceImpl.cpp：

void CatalystInstanceImpl::registerNatives() {  registerHybrid({     // jniExtendNativeModules就是CatalystInstanceImpl.java            //中那个传入原生方法映射表的native方法     // 它被指向了extendNativeModules方法     makeNativeMethod("jniExtendNativeModules",                      CatalystInstanceImpl::extendNativeModules),     ...   });   JNativeRunnable::registerNatives();}void CatalystInstanceImpl::extendNativeModules(    jni::alias_ref<jni::JCollection<JavaModuleWrapper::javaobject>                                ::javaobject> javaModules,    jni::alias_ref<jni::JCollection<ModuleHolder::javaobject>                                ::javaobject> cxxModules) {      // 注册映射表      moduleRegistry_->registerModules(buildNativeModuleList(        std::weak_ptr<Instance>(instance_),        javaModules,        cxxModules,        moduleMessageQueue_)); }

可见CatalystInstanceImpl的这部分代码就是用来注册原生方法的映射表的。

再来看看js中调用C++的方法nativeFlushQueueImmediate，以下代码位于JSIExecutor.cpp中：

runtime_->global().setProperty(      *runtime_,      "nativeFlushQueueImmediate",      Function::createFromHostFunction(          *runtime_,          PropNameID::forAscii(*runtime_, "nativeFlushQueueImmediate"),          1,          [this](              jsi::Runtime&,              const jsi::Value&,              const jsi::Value* args,              size_t count) {            if (count != 1) {              throw std::invalid_argument(                  "nativeFlushQueueImmediate arg count must be 1");            }            // 调用已注册的原生模块            callNativeModules(args[0], false);            return Value::undefined();          }));

以下代码位于JsToNativeBridge.cpp中，它以委托的形式存在，执行上述代码中的callNativeModules：

void callNativeModules(  JSExecutor& executor, folly::dynamic&& calls, bool isEndOfBatch) override {    ...   for (auto& call : parseMethodCalls(std::move(calls))) {    // 执行已注册的原生模块中的方法    m_registry->callNativeMethod(call.moduleId, call.methodId,                         std::move(call.arguments), call.callId);  } ...}

最后殊途同归都到了ModuleRegistry.cpp：

// 注册原生模块void ModuleRegistry::registerModules(               std::vector<std::unique_ptr<NativeModule>> modules) {  ...}// 执行原生模块的方法void ModuleRegistry::callNativeMethod(unsigned int moduleId,           unsigned int methodId, folly::dynamic&& params, int callId) {  ...  modules_[moduleId]->invoke(methodId, std::move(params), callId);}

至此，一条完整的映射链已经全部讲完。

总结

本文以一般看源码的顺序来展开，依次解读了Android端，js端和C++的源码，分析了RN基础组件是如何一步步地映射成为原生控件的整个过程，展示了一条完整地映射链条。

最后整理一下整个映射的链条：
