一、前言

前面我们谈了的内容如下：

这一节我们将谈下Linux磁盘I/O子系统

二、概览

在进程解码和执行指令之前，要把数据从盘片的扇区中恢复到进程的缓存和寄存器中。程序执行结果又被写回到磁盘中。可以说，现在的服务器大部分都是I/O出现了瓶颈。

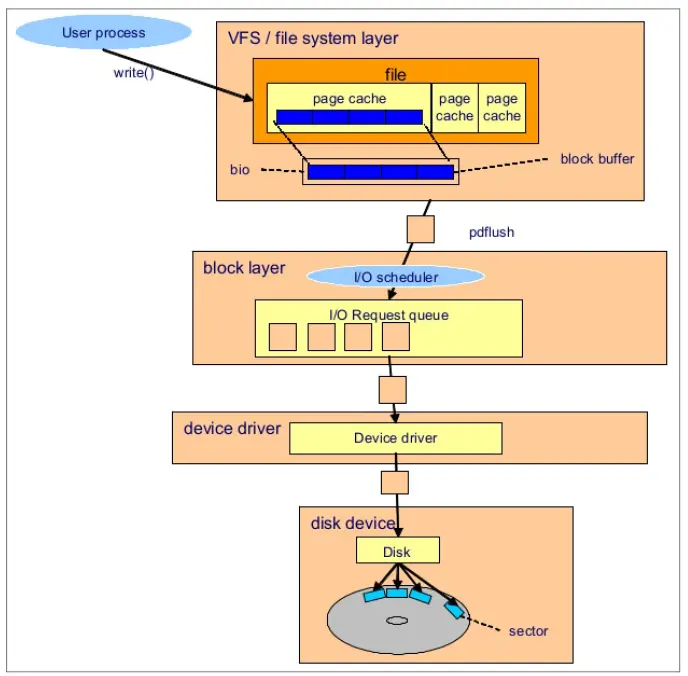

下图展示了基本的I/O子系统架构：

我们以把数据写入磁盘为例。当执行向磁盘写入数据操作的时候，会发生如下的一系列基本操作。假设文件数据存在于磁盘扇区上，并且已经被读入到页缓存中。

进程使用write()系统调用写入文件。
内核更新映射到文件的page cache。
内核线程pdflush负责把页缓存刷入到磁盘中。
文件系统层把各个块缓存放入一个bio结构，并且提交一个写入到块设备层的请求。
块设备层从上层获得请求，执行I/O elevator操作，把请求放入到I/O请求队列中。
磁盘驱动，例如SCSI或其它特定驱动将会负责写操作。
磁盘驱动固件执行硬件操作，例如寻址、旋转、数据传送到磁盘的扇区。

以上就是程序把数据写到硬盘的大概过程。

三、缓存

在过去的20年里，处理器的性能提升要大于其它计算机组件（例如处理器缓存、总线、RAM 和磁盘等）。因为存储器和磁盘的速度限制了整个系统性能，所以系统的整体性能并没有因为处理器速度的提升而提升。但是，通过把常用数据放入到更快速度的内存中，以缓存机制可以解决这个问题。它减少了访问比较慢的存储器的次数。现代计算机系统在几乎所有的I/O 组件中都使用了这项技术，例如硬盘驱动缓存（hard disk drive cache）、磁盘控制器缓存（disk controller cache）和文件系统缓存（file system cache），各个应用都使用到了缓存。

3.1 存储器层次

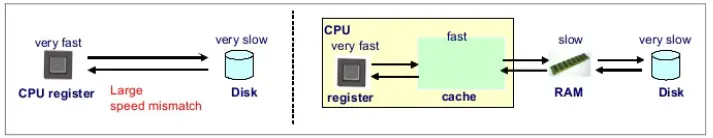

上展示了缓存等级的概念，由于CPU寄存器和磁盘之间的访问速度差异很大，CPU会花很多时间等待磁盘中的数据，这导致CPU的高性能无用武之地。存储器层次结构通过L1 cache、L2 cache、RAM和其它在CPU和磁盘之间的缓存来消除这种影响。这减少了进程访问较慢存储器和磁盘的机会。离处理器比较近的缓存拥有更高的CPU访问速度和较小的空间。

3.2 局部性引用（Locality of reference）

如上文所说，高缓存命中率是提升性能的关键。为了获得高缓存命中率，使用”局部性引用“的技术。这个技术基于如下的原则：

最近使用过的数据即将被使用的可能性很高（时间局部性，temporal locality）。
使用过数据的附近数据被使用的可能性很高（空间局部性，spatial locality）。

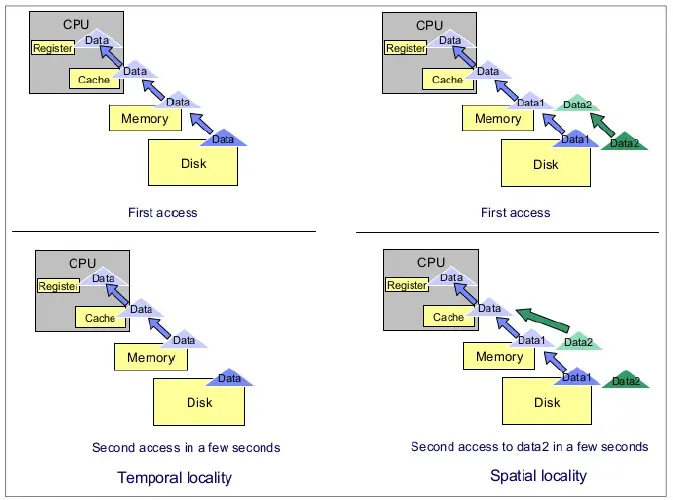

Linux在很多组件中用到了这个原则，例如页缓存、文件对象缓存（i-node缓存、目录条目缓存等等）、预读缓冲区等。如下图所示：

3.3 刷新脏缓冲区（Flushing a dirty buffer）

在进程从磁盘中读数据时，数据被复制到内存中。该进程和其它进程都可以在内存缓存中读取同样的数据副本。当进程尝试改变数据，进程首先修改内存中的数据，这时候，磁盘和内存中的数据就不一致了，内存中的数据就叫做脏缓冲（dirty buffer）。脏缓冲应该尽快同步到磁盘上，否则，如果突然崩溃，内存中的数据会丢失。

同步脏缓冲的进程叫做flush，在Linux内核2.6中，pdflush内核线程负责把数据写入到磁盘上。数据会定时刷新（kupdate），或者当内存中的脏缓冲到了阀值的比例的时候（bdflush）。这个阀值在/proc/sys/vm/dirty_background_ratio文件中。

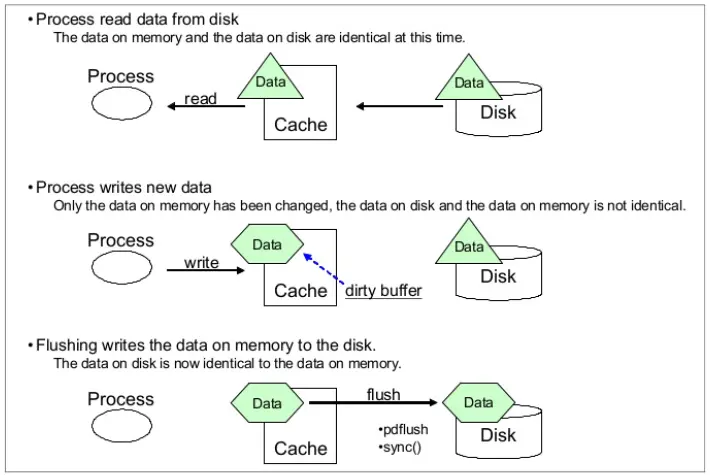

下图展示刷新脏缓冲区的过程：

四、块层

块层处理所有和块设备相关的操作。块层中的关键数据结构是bio。bio结构是文件系统层和块层之间的一个接口。

在执行写操作时，文件系统层尝试写入由块缓冲组成的页缓存。通过把相邻的块放在一起，组成bio结构，然后把bio发送给块层。

块层处理bio请求，并且把请求链接到I/O请求队列中。这个链接操作叫做I/O elevator。在 Linux内核2.6中，有四种类型的I/O elevator算法。

4.1 块大小

驱动器上可以读出和写入的最小数据量会对服务器性能有直接影响。作为参考，如果服务器要处理很多小文件，设置较小的块大小比较好。如果服务是需要处理大文件的，较大的块大小可能会提高性能。不能改变运行中的文件系统的块大小，只有重新格式化才能修改当前的块大小。

这里的块大小就是文件系统在格式化时指定的存储数据的block大小，现在的服务器因为硬盘容量巨大，所以一般设置block为4K大小。

4.2 I/O elevator

Linux2.6 内核使用了一种新的I/O elevator模型。Linux2.4提供的是一种通用目标的I/O elevator，2.6则提供了四个可用的elevator。因为Linux操作系统有各种广泛的用途，在不同场景下，I/O和负载都有很大的差异。一台Linux笔记本要满足的的I/O需求可能比一个10000用户的数据库系统还多样。为了满足多样性，有四种可选的I/O elevator。

预期（Anticipatory）预期 I/O elevator是基于假设一个块设备只有一个物理寻道指针（例如一块SATA盘）。预期 elevator使用期限（deadline）机制，并且加上了启发式的期限。正如名字所表明的，预期I/O elevator尝试往磁盘中写入一个大的流，而不是很多非常小的随机磁盘访问。启发式预期可能会导致潜在的写I/O。它一般适用于的高吞吐的通用操作系统，例如pc。在内核2.6.18中， elevator是标准的I/O调度算法，但是，大多数企业Linux发行版还是默认使用CFQ elevator。
完全公平排队（CFQ，Complete Fair Queuing）通过为每个进程维护I/O队列，CFQ为进程实现QoS（服务质量，Quality of Service）策略。 CFQ elevator适用于拥有很多进程竞争的极多用户的系统。它努力的避免进程饿死，具有低延时的特点。从内核2.6.18开始，加强版的CFQ elevator是默认的I/O调度器。基于系统设置和负载模式，CFQ调度器可能拖慢一个主进程的运行，例如，一个使用公平算法的大型数据库系统。根据默认配置，会完全基于竞争处理进程组。一个单一的数据库，所有的通过页缓存（所有的pdflush实例都在一个pgroup）的写都被CFQ认为是能够和其它很多后台进程竞争的一个进程。在这个场景下，尝试I/O调度器子配置或deadline调度器可能更加有用。
期限（Deadline）期限elevator是使用dealine算法的循环elevator（轮询,round robin），提供接近实时行为的 I/O子系统。在维护不错吞吐量磁盘的时候，期限elevator具有优良的请求延迟。期限算法确保不会发生进程饥饿的状况。
NOOP NOOP表示没有操作（No Operation），顾名思义。NOOP elevator很精简，它是简单的FIFO 队列，不做任何数据排序。NOOP把相邻的数据请求做简单的合并，对磁盘I/O来说，它增加了非常小的处理器开销。NOOP elevator假设块设备拥有自己的elevator算法，例如SCSI的 TCQ，或者没有寻道延迟，例如flash卡。

五、I/O设备驱动

Linux内核使用设备驱动控制设备。设备驱动通常是一个独立的内核模块，为各个设备或者一组设备提供Linux操作系统支持。一旦设备驱动被载入，就作为Linux内核的一部分运行，并且完全控制设备。这里我们会讨论SCSI设备驱动。

5.1 SISC

小型计算机系统接口（Small Computer System Interface，SCSI）是最常用的I/O设备和技术，尤其在服务器环境。在Linux内核中，SCSI设备也受设备驱动模块控制。它由如下几个类型的模块组成。

上层驱动程序（upper level drivers）：sd_mod，sr_mode（SCSI-CDROM）， st（SCSI Tape），sq（SCSI generic device）等等。它们提供了各种类型SCSI设备的驱动功能，例如SCSI CD-ROM。
中间层驱动：scsi_mod 。实现SCSI协议和通用的SCSI功能。
低级别驱动程序，提供到各设备的低级别接入。底层驱动程序，基本上是特定于硬件设备，并且提供给每个设备。例如，ips是IBM ServerRAID控制器，ql2300专门为Qlogic HBA，mptscsih是LSI Logic SCSI的驱动器，等等。
伪驱动程序：ide-scsi。用作IDE-SCSI仿真。

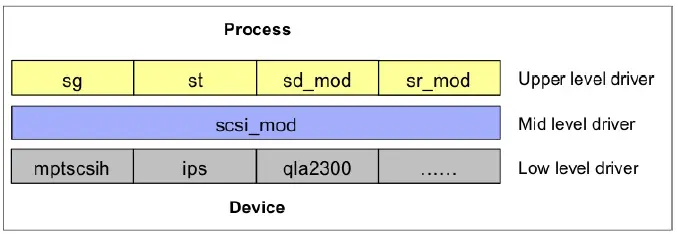

下图展示了SCSI驱动的架构：

六、RAID和存储系统

存储系统的选择和配置，以及RAID类型都是影响系统性能的重要因素。

磁盘阵列（Redundant Arrays of Independent Drives，RAID），有“独立磁盘构成的具有冗余能力的阵列”之意。通俗点说，磁盘阵列是由很多价格较便宜的磁盘，组合成一个容量巨大的磁盘组，利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。

有关RAID的详尽知识参考百度百科：磁盘阵列

在选择硬盘上，SSD > 高转速机械硬盘 > 低转速机械硬盘

七、下一节是？？？

谈完Linux的磁盘I/O子系统，下一节将会谈一下Linux的网络子系统
