springmvc工作原理及源码分析

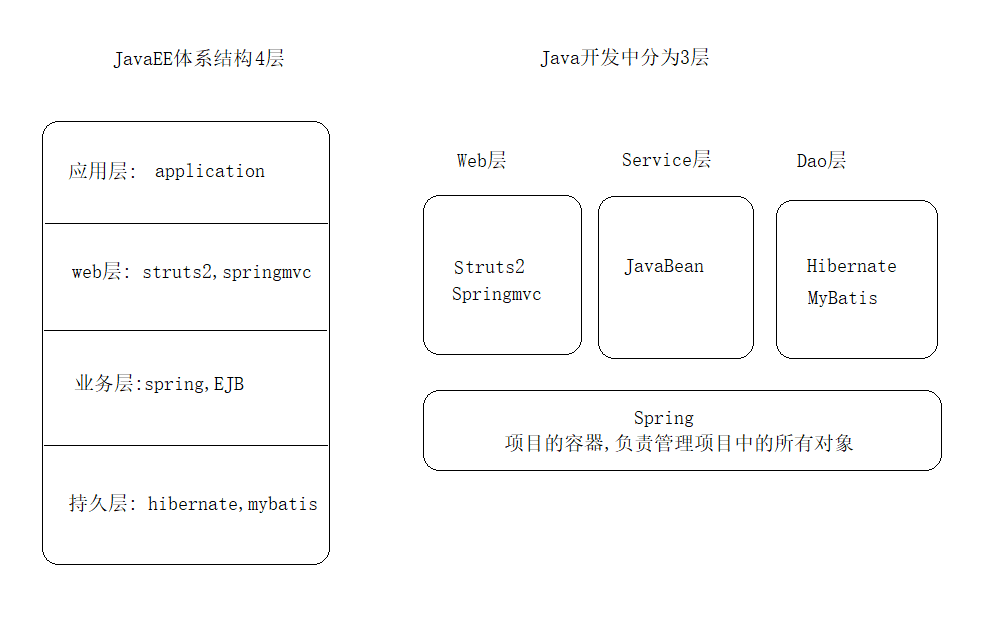

一、JavaEE体系结构

JavaEE体系结构

二、mvc 设计模式|思想

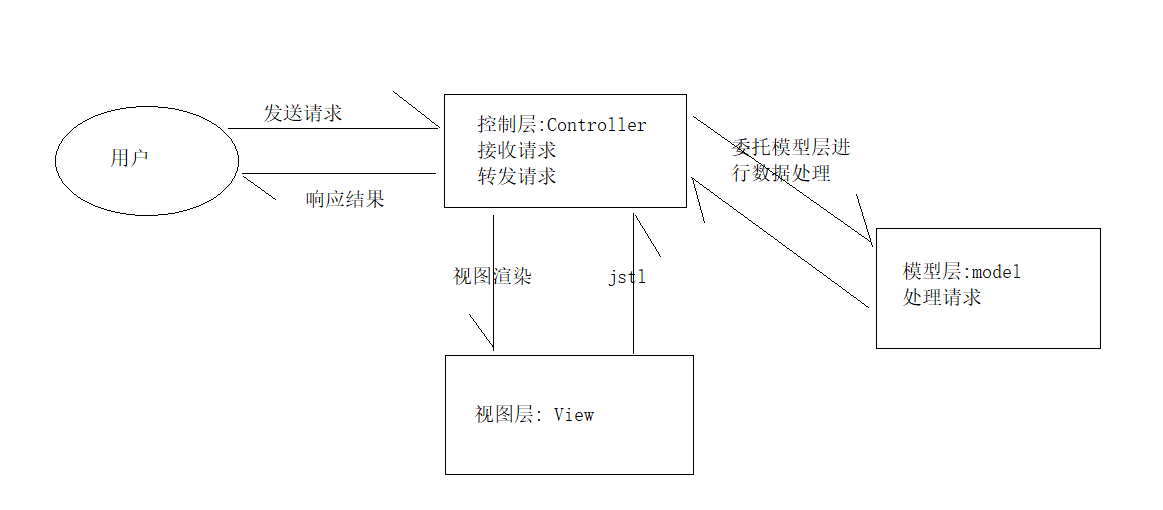

mvc设计思想

Model 模型层  (javaBean组件 = 领域模型(javaBean) + 业务层 + 持久层)

View 视图层( html、jsp…)

Controller 控制层(委托模型层进行数据处理)
复制代码

三、springmvc简介

springmvc是一个web层mvc框架,类似struts2。
复制代码

四、springmvc和spring之间关系

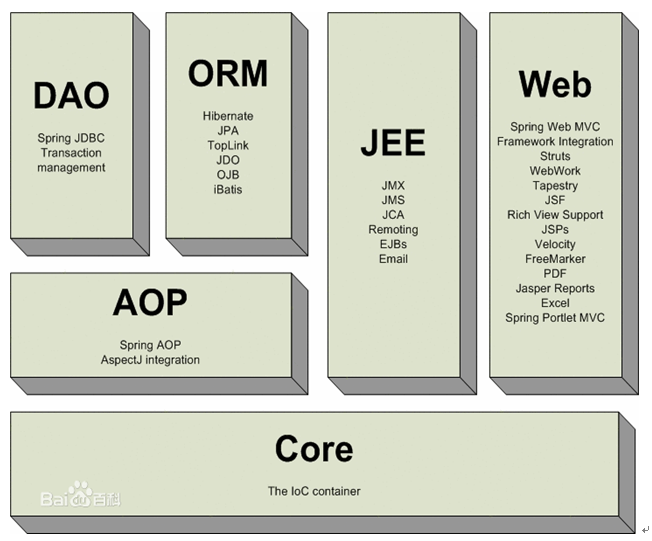

spring

springmvc是spring的部分,其实就是spring在原有基础上,又提供了web应用的mvc模块。
复制代码

五、sprigmvc和struts2的比较

实现机制:

struts2是基于过滤器实现的。

springmvc是基于servlet实现的。

运行速度:

因为过滤器底层是servlet,所以springmvc的运行速度会稍微比structs2快。

struts2是多例的

springmvc单例的

参数封装:

struts2参数封装是基于属性进行封装。

springmvc是基于方法封装。颗粒度更细。
复制代码

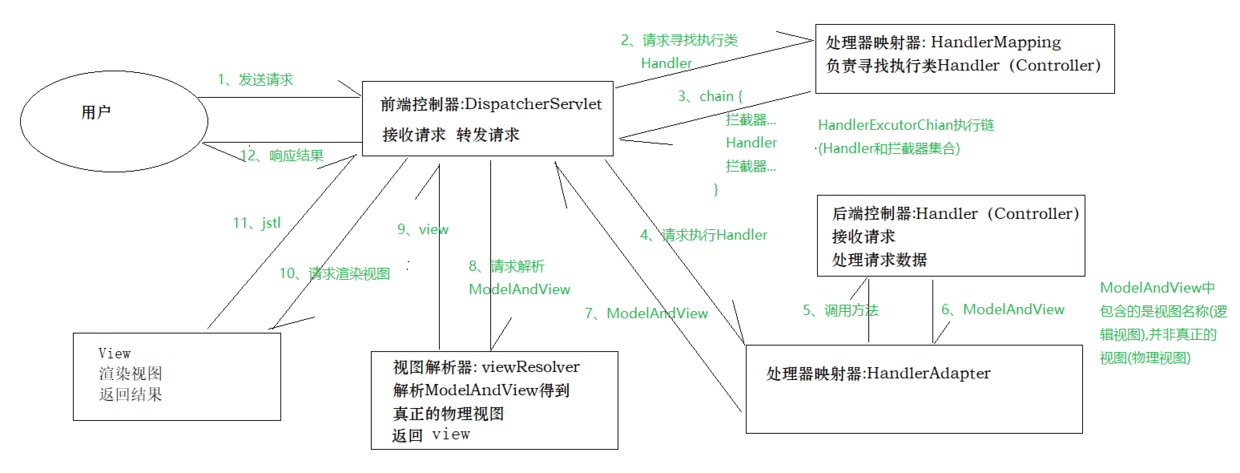

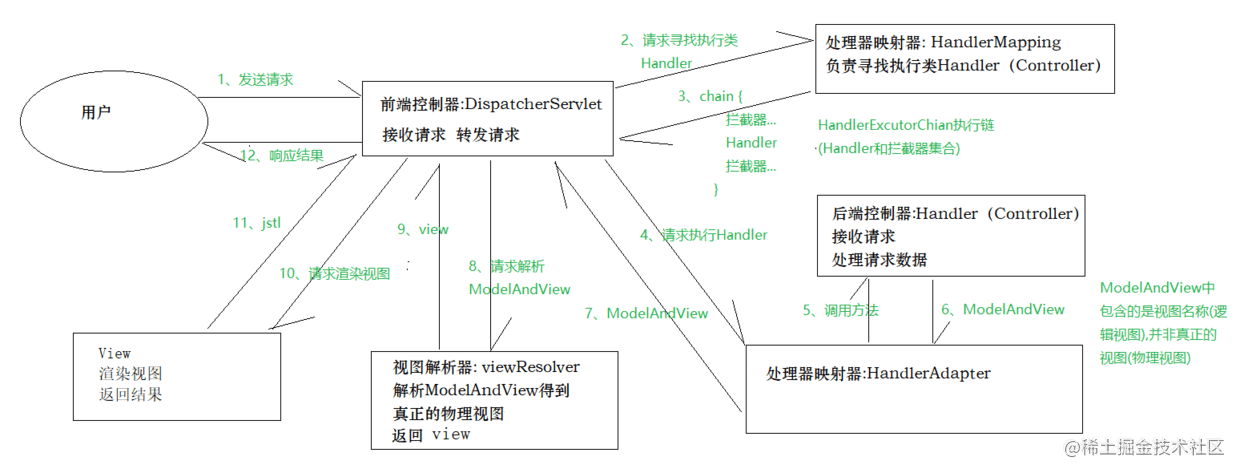

六、springmvc的工作原理图

springmvc工作原理图

七、springmvc具体流程步骤

⑴ 用户发送请求至DispatcherServlet。

⑵ DispatcherServlet收到请求调用HandlerMapping查询具体的Handler。

⑶ HandlerMapping找到具体的处理器(具体配置的是哪个处理器的实现类),生成处理器对象及处理器拦截器(HandlerExcutorChain包含了Handler以及拦截器集合)返回给DispatcherServlet。

⑷ DispatcherServlet接收到HandlerMapping返回的HandlerExcutorChain后,调用HandlerAdapter请求执行具体的Handler(Controller)。

⑸ HandlerAdapter经过适配调用具体的Handler(Controller即后端控制器)。

⑹ Controller执行完成返回ModelAndView(其中包含逻辑视图和数据)给HandlerAdaptor。

⑺ HandlerAdaptor再将ModelAndView返回给DispatcherServlet。

⑻ DispatcherServlet请求视图解析器ViewReslover解析ModelAndView。

⑼ ViewReslover解析后返回具体View(物理视图)到DispatcherServlet。

⑽ DispatcherServlet请求渲染视图(即将模型数据填充至视图中) 根据View进行渲染视图。

⑾ 将渲染后的视图返回给DispatcherServlet。

⑿ DispatcherServlet将响应结果返回给用户。
复制代码

八、springmvc核心组件说明

(1)前端控制器DispatcherServlet(配置即可)

功能:中央处理器,接收请求,自己不做任何处理,而是将请求发送给其他组件进行处理。DispatcherServlet 是整个流程的控制中心。

(2)处理器映射器HandlerMapping(配置即可)

功能:根据DispatcherServlet发送的url请求路径查找Handler

常见的处理器映射器:BeanNameUrlHandlerMapping,SimpleUrlHandlerMapping,

ControllerClassNameHandlerMapping,DefaultAnnotationHandlerMapping(不建议使用)

(3)处理器适配器HandlerAdapter(配置即可)

功能:按照特定规则(HandlerAdapter要求的规则)去执行Handler。

通过HandlerAdapter对处理器进行执行,这是适配器模式的应用,通过扩展多个适配器对更多类型的处理器进行执行。

常见的处理器适配器:HttpRequestHandlerAdapter,SimpleControllerHandlerAdapter,AnnotationMethodHandlerAdapter

(4)处理器Handler即Controller(程序猿编写)

功能:编写Handler时按照HandlerAdapter的要求去做,这样适配器才可以去正确执行Handler。

(5)视图解析器ViewReslover(配置即可)

功能:进行视图解析,根据逻辑视图名解析成真正的视图。

ViewResolver负责将处理结果生成View视图,ViewResolver首先根据逻辑视图名解析成物理视图名即具体的页面地址,再生成View视图对象,最后对View进行渲染将处理结果通过页面展示给用户。

springmvc框架提供了多种View视图类型,如:jstlView、freemarkerView、pdfView...

(6)视图View(程序猿编写)

View是一个接口,实现类支持不同的View类型(jsp、freemarker、pdf...)
复制代码

九、springmvc入门案例

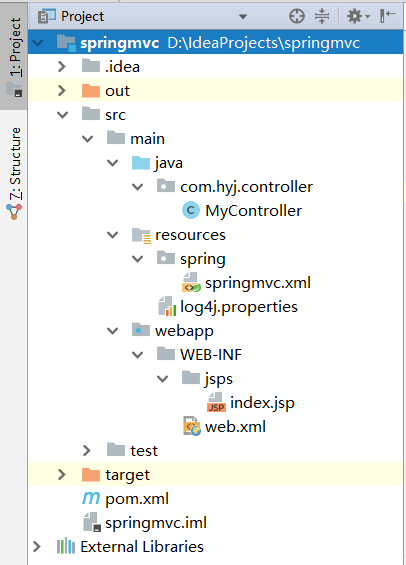

  • 创建一个maven工程
    maven工程

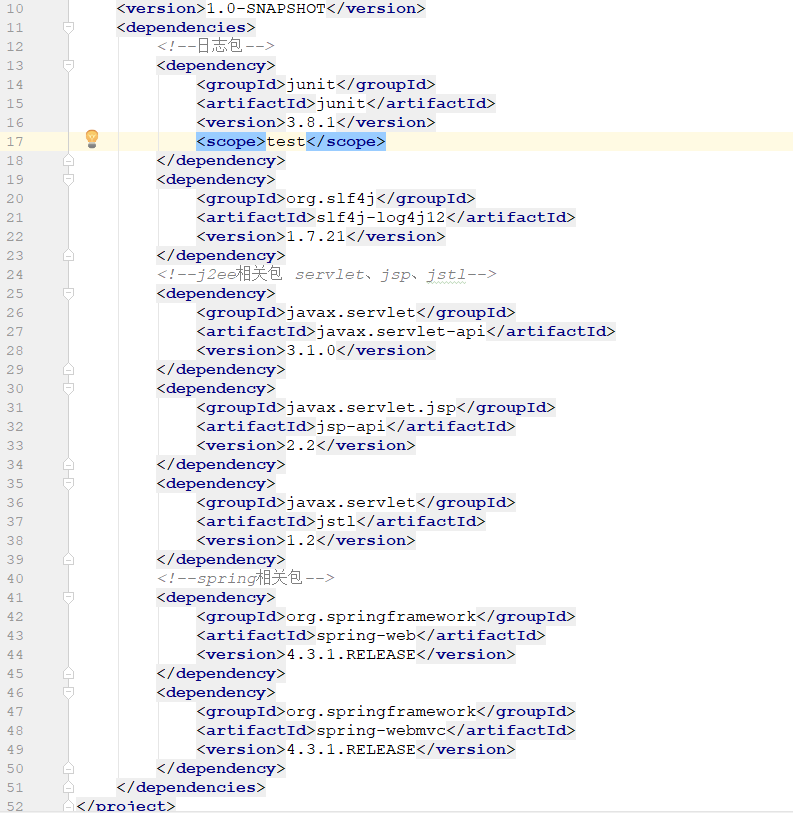

  • 配置pom.xml

引入相关依赖:spring的基本包、springmvc需要的spring-webmvc,日志相关的slf4j-log4j12,jsp相关的jstl、servlet-api、jsp-api。

pom.xml

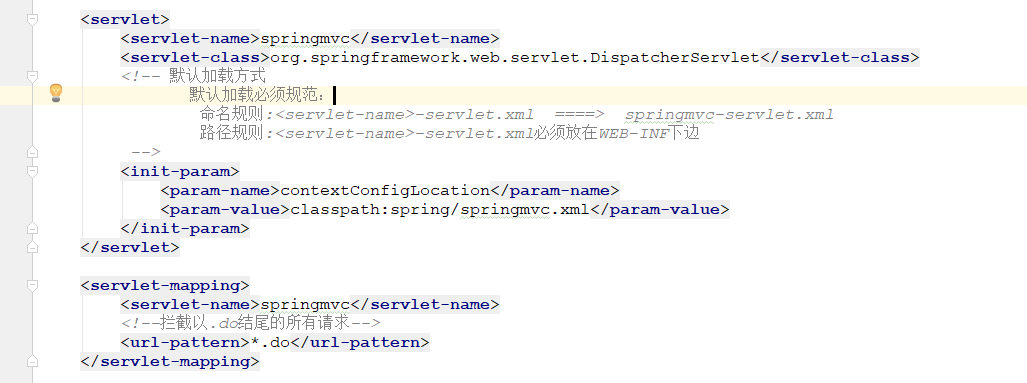

  • 配置web.xml

因为DispatcherServlet本身就是一个Servlet,所以需要在web.xml配置。

web.xml

  • 配置springmvc.xml

一、使用默认加载springmvc配置文件的方式,必须按照以下规范:

①命名规则:-servlet.xml ====> springmvc-servlet.xml

②路径规则:-servlet.xml必须放在WEB-INF下边

二、如果要不按照默认加载位置,则需要在web.xml中通过标签来指定springmvc配置文件的加载路径,如上图所示。

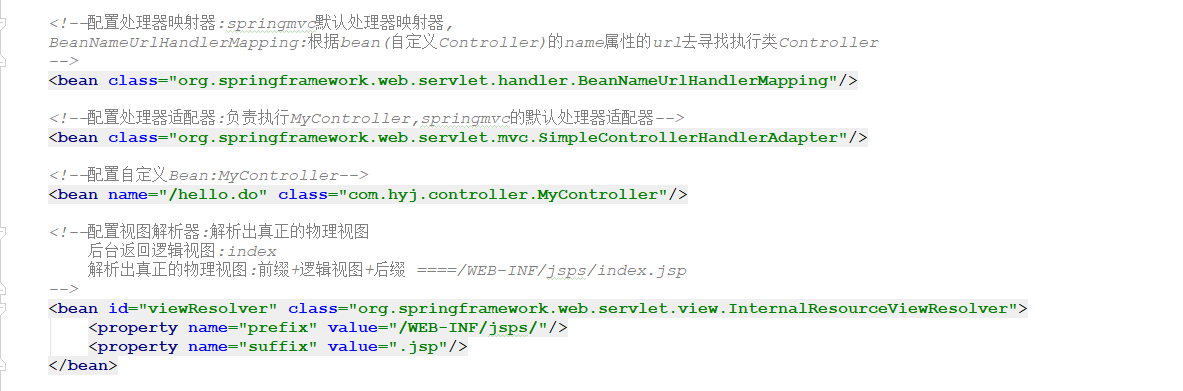

springmvc.xml

  • 自定义Controller(处理器)

将自定义的 Controller 处理器配置到 spring 容器中交由 spring 容器来管理,因为这里的 springmvc.xml 配置文件中处理器映射器配置的是 BeanNameUrlHandlerMapping ,根据名字可知这个处理器映射器是根据 bean (自定义Controller) 的 name 属性值url去寻找执行类 Handler(Controller) , 所以bean的name属性值即是要和用户发送的请求路径匹配的 url 。

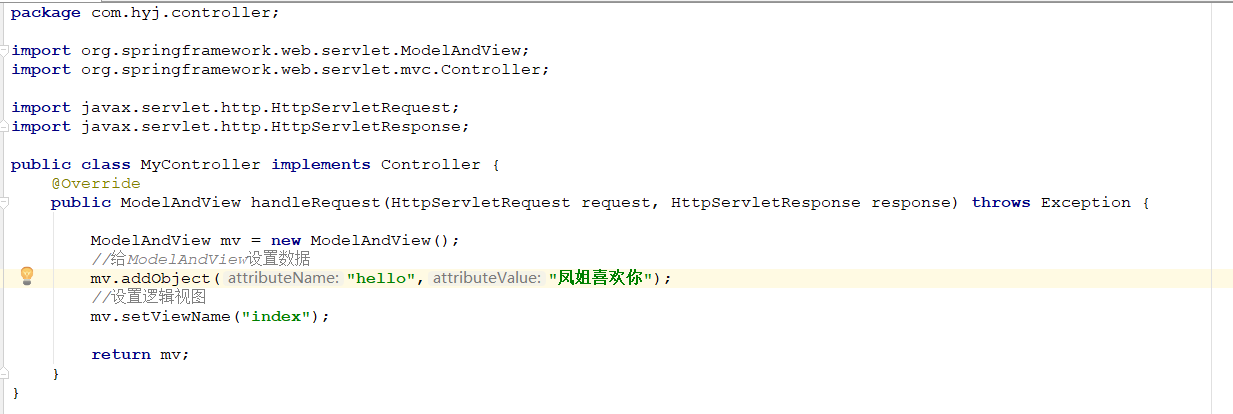

MyController.java

  • 定义视图页面

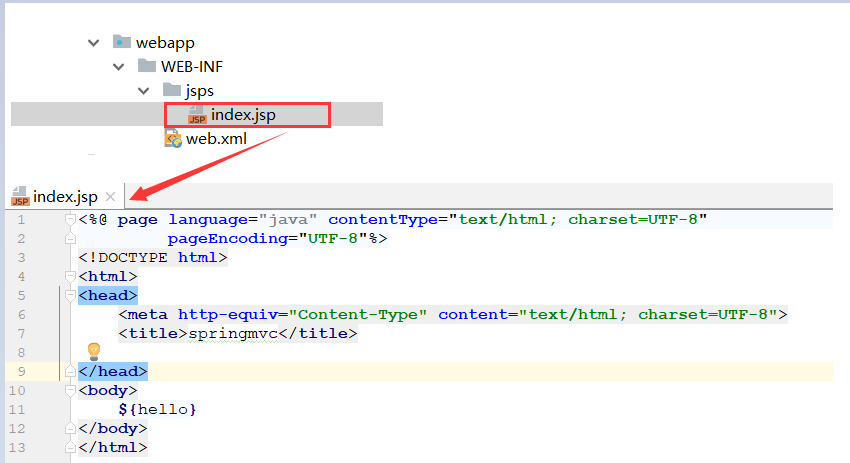

根据视图解析路径:WEB-INF/jsps/index.jsp

inde.jsp

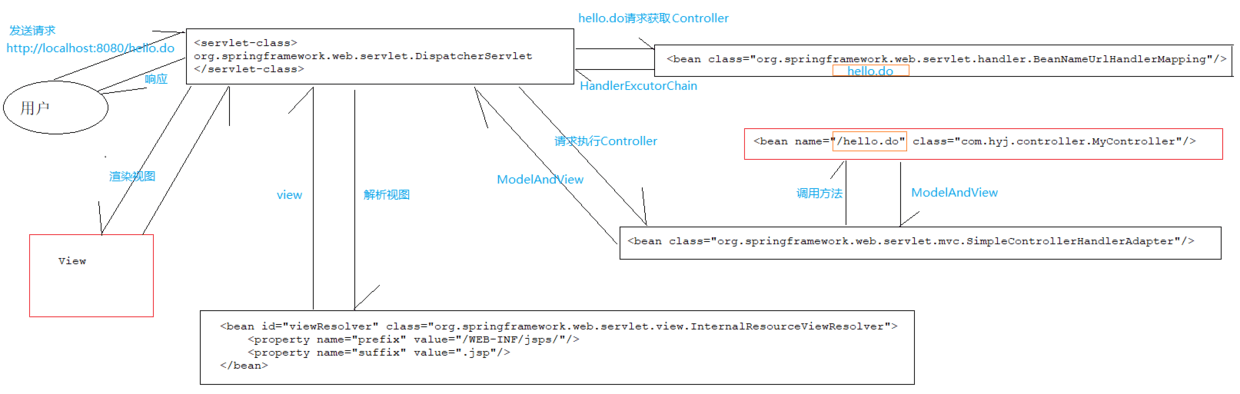

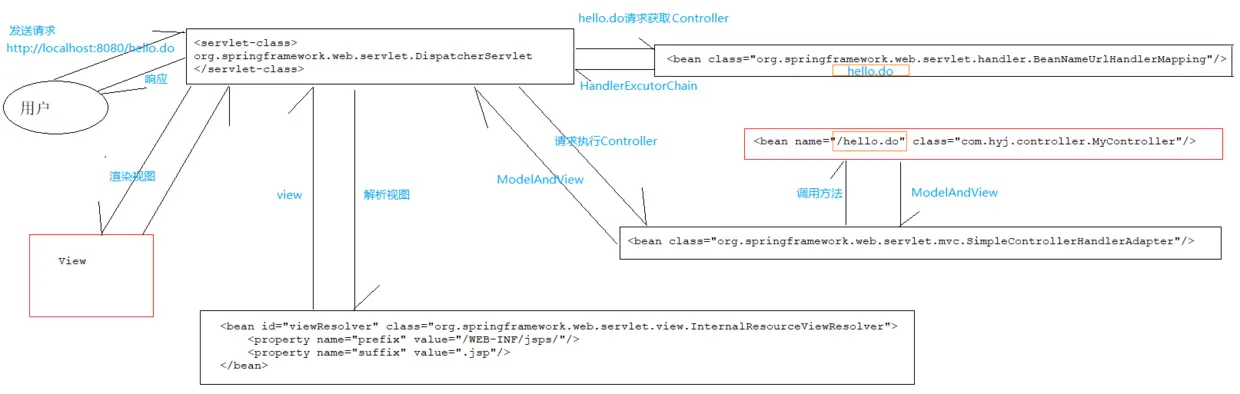

  • 根据代码分析springmvc执行流程

springmvc代码执行流程

  • 处理器映射器(配置多个处理器映射器可以共存)
<bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
复制代码

功能:根据bean(自定义Controller)的name属性的url去寻找执行类Controller。

  • 处理器适配器(配置多个处理器适配器可以共存)
<bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>
复制代码

功能:自定义的处理器(Controller)实现了Controller接口时,适配器就会执行Controller的具体方法。

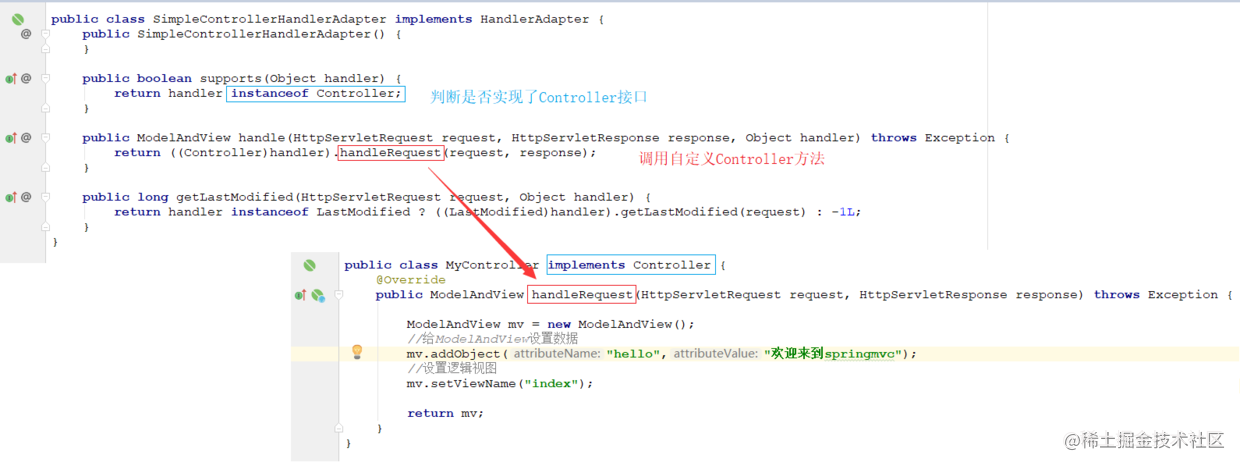

  • 处理器适配器源码SimpleControllerHandlerAdapter

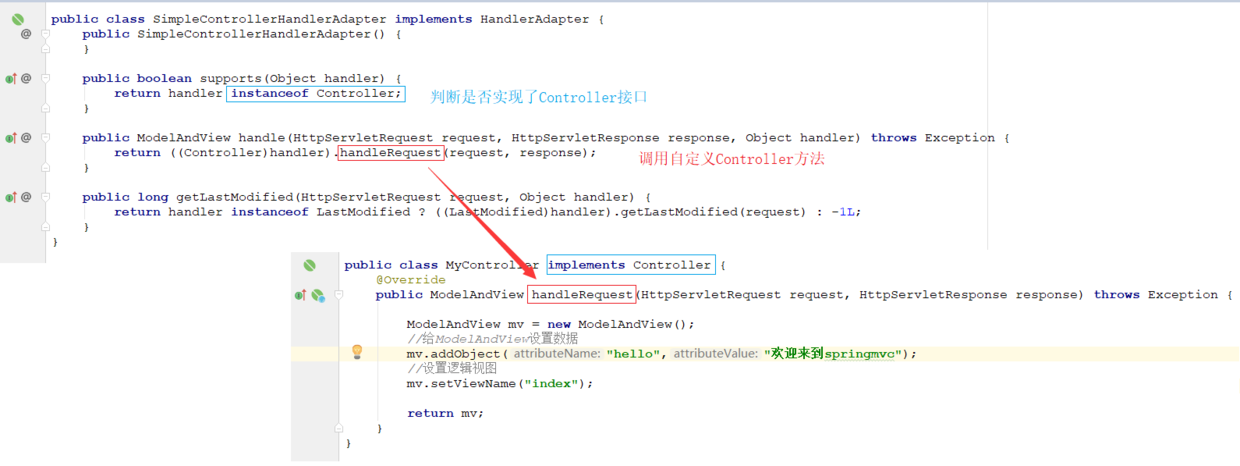

SimpleControllerHandlerAdapter源码分析
SimpleControllerHandlerAdapter会自动判断自定义的处理器(Controller)是否实现了Controller接口,如果是,它将会自动调用处理器的handleRequest方法。

Controller接口中有一个方法叫handleRequest,也就是处理器方法。

因此,自定义的Controller要想被调用就必须实现Controller接口,重写Controller接口中的处理器方法。

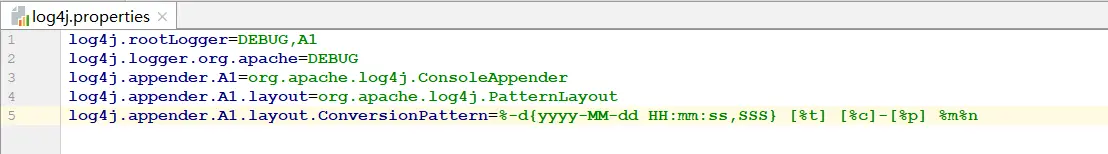

  • 添加日志

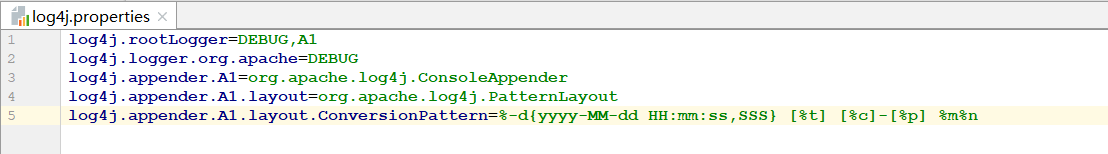

log4j.properties

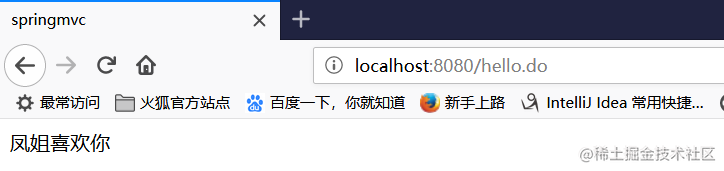

  • 运行结果

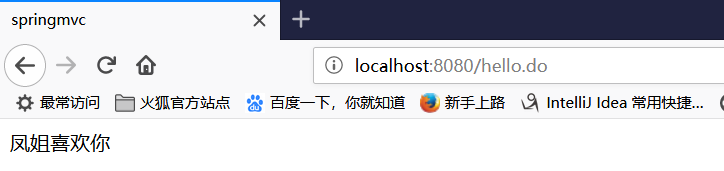

运行结果
