下面将围绕下面几点展开讲解按键焦点：
文章目录
1. 写在前面
工欲善其事必先利其器，了解按键的流程，焦点的搜索，请求过程等等
对于我们在开发中遇到的问题，可以去思考以及解决一些刺手问题.
下面我将和分享下按键焦点过程以及它的一些实际应用场景.
由于本人经验有限，有问题还请大家多多指教，互相讨论.
2. 按键焦点过程了解
假设Activity 的界面布局如下(activity_test.xml)：
<FrameLayout ... ...>
<Button1
android:focusableInTouchMode="true"
... .../>
<Button2 ... .../>
</FrameLayout>
带着3个问题，围绕 activity_test.xml 和大家一起学习讨论:
- 按键的事件流程是如何跑的？
- 第一次进入界面，button 是如何获取焦点的？
- 按键的时候，button的下一个焦点是如何查找，并且请求的？
2.1 dispatchKeyEvent 过程了解
如果想深入了解 按键过程的，建议看看 《Android内核剖析》，这里不过多进行大篇幅的讲解.
图1：
ViewRootlmpl 的 processKeyEvent 函数：
private int processKeyEvent(QueuedInputEvent q) {
.. ...
// 1. dispatchKeyEvent 处理.
// 返回 true，事件消耗，不往下执行焦点搜索与请求，返回 false，继续往下执行.
// mView 是 DecorView，DecorView为整个Window界面的最顶层View,
// 继承FrameLayout，它包含了 ActionBarOv...，还有 content... ...
// 想深入了解 DecorView，具体可以搜索了解下.
if (mView.dispatchKeyEvent(event)) {
return FINISH_HANDLED;
}
// 2. 下面焦点搜索以及请求的代码，后面会讲解
... ...
if (direction != 0) {
View focused = mView.findFocus();
if (focused != null) {
View v = focused.focusSearch(direction);
... ...
}
DecorView 的 dispatchKeyEvent 函数:
public boolean dispatchKeyEvent(KeyEvent event) {
... ...
if (!mWindow.isDestroyed()) {
// Activity实现了Window.Callback接口，具体可以参考 Activity.java 源码.
final Window.Callback cb = mWindow.getCallback();
// mFeatureId < 0，表示为 application 的 DecorView.
// cb.dispatchKeyEven 调用的是 Activity 的 dispatchKeyEven.
final boolean handled = cb != null && mFeatureId < 0 ? cb.dispatchKeyEvent(event)
: super.dispatchKeyEvent(event);
// 是否消耗掉事件.
if (handled) {
return true;
}
}
return isDown ? mWindow.onKeyDown(mFeatureId, event.getKeyCode(), event)
: mWindow.onKeyUp(mFeatureId, event.getKeyCode(), event);
}
Activity 的 dispatchKeyEvent 函数：
// 补充知识点:
// 这就是为何在 Activity 直接 return true，事件被消耗，就不执行焦点搜索等等操作了.
// 所以这里也是可以做 焦点控制的，最好是在 event.getAction() == KeyEvent.ACTION_DOWN 进行.
// 因为android 的 ViewRootlmpl 的 processKeyEvent 焦点搜索与请求的地方 进行了判断
// if (event.getAction() == KeyEvent.ACTION_DOWN)
// 后续详细讲解焦点控制.
public boolean dispatchKeyEvent(KeyEvent event) {
... ...
Window win = getWindow();
// 调用 PhoneWindow 的 superDispatchKeyEvent
// 里面又调用 mDecor.superDispatchKeyEvent(event)
// mDecor 为 DecorView.
if (win.superDispatchKeyEvent(event)) {
return true;
}
View decor = mDecor;
if (decor == null) decor = win.getDecorView();
// onKeyDown，onKeyUp，onKeyLongPress 等等回调的处理.
// 只有 onKeyDown return true 可以进行焦点控制，
// 因为android 的 ViewRootlmpl 的 processKeyEvent 焦点搜索与请求的地方 进行了判断
// if (event.getAction() == KeyEvent.ACTION_DOWN)
return event.dispatch(this, decor != null
? decor.getKeyDispatcherState() : null, this);
}
DecorView 的 superDispatchKeyEvent 函数:
public boolean superDispatchKeyEvent(KeyEvent event) {
... ...
// DecorView 继承的 FrameLayout
// 调用的是 ViewGroup.dispatchKeyEvent
return super.dispatchKeyEvent(event);
}
ViewGroup 的 dispatchKeyEvent 函数：
Override
public boolean dispatchKeyEvent(KeyEvent event) {
... ...
if ((mPrivateFlags & (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS))
== (PFLAG_FOCUSED | PFLAG_HAS_BOUNDS)) {
// 调用 view.dispatchKeyEvent
if (super.dispatchKeyEvent(event)) {
return true;
}
} else if (mFocused != null && (mFocused.mPrivateFlags & PFLAG_HAS_BOUNDS)
== PFLAG_HAS_BOUNDS) {
// 调用 mFocused 的 dispatchKeyEvent，参考 图2
if (mFocused.dispatchKeyEvent(event)) {
return true;
}
}
... ...
return false;
}
mFocused 为空的时候，最后 按照 图1 调用的过程返回(view排除).
如果 mFocused 不为空的时候，假设 Button 已经获取焦点
流程参考 图1(ViewRootlmpl->DecorView->PhoneWindow…) + 图2.

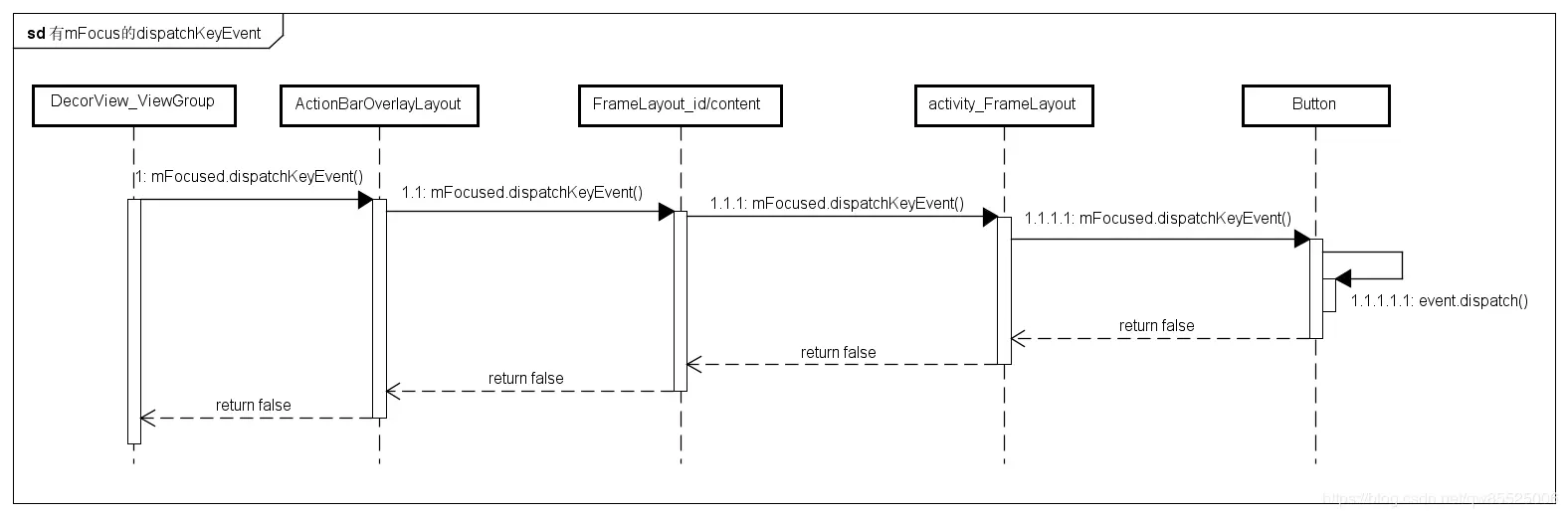

图2：
Button 最后也调用了 View 的 dispatchKeyEvent：
public boolean dispatchKeyEvent(KeyEvent event) {
... ...
// onKey 的回调，如果这里也没有消耗事件，继续往下面执行.
ListenerInfo li = mListenerInfo;
if (li != null && li.mOnKeyListener != null && (mViewFlags & ENABLED_MASK) == ENABLED
&& li.mOnKeyListener.onKey(this, event.getKeyCode(), event)) {
return true;
}
// 主要是处理一些回调，比如 onKeyDown，onKeyLongPress，onKeyUp等等，具体看代码.
// 没有消耗事件继续往下执行.
if (event.dispatch(this, mAttachInfo != null
? mAttachInfo.mKeyDispatchState : null, this)) {
return true;
}
... ...
return false;
}
图2中，mFocused 不为空的情况下，dispatchKeyEvent 一层层的调用下去(因为每一层的ViewGroup都保存了mFocused的，请求焦点会讲解)，
如果这个过程没有事件消耗，直到尽头 Button_View return false，
最后一层层的返回上去(图1 + 图2 如何一层层调用下来的，那就如何原路返回)，
直到回到 ViewRootlmpl 的 processKeyEvent 函数 上次执行的地方，
接下去执行，后面继续走
就是 焦点查找与请求相关的代码.
2.2 焦点查找请求过程了解
2.2.1 第一次获取焦点
界面第一次进入的时候，是如何获取到焦点的

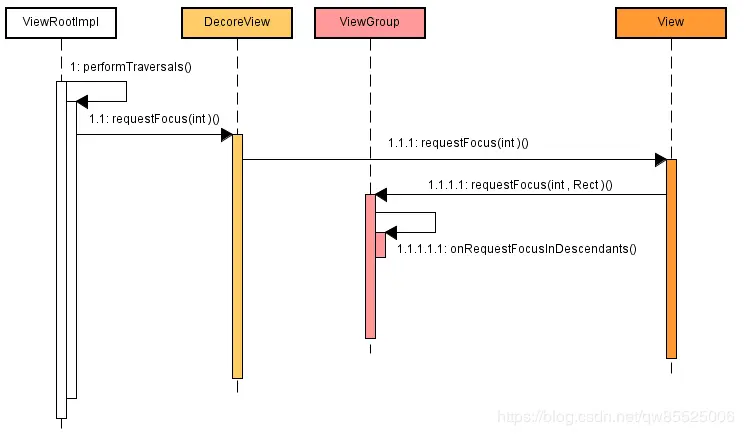

先看下DecoreView的流程图：
ViewRootImpl类中有一个方法 performTraversals
... ...
if (mFirst) {
if (mView != null) {
if (!mView.hasFocus()) {
// 调用 View 的 requestFocus(int direction)
mView.requestFocus(View.FOCUS_FORWARD);
}
... ...
}
... ...

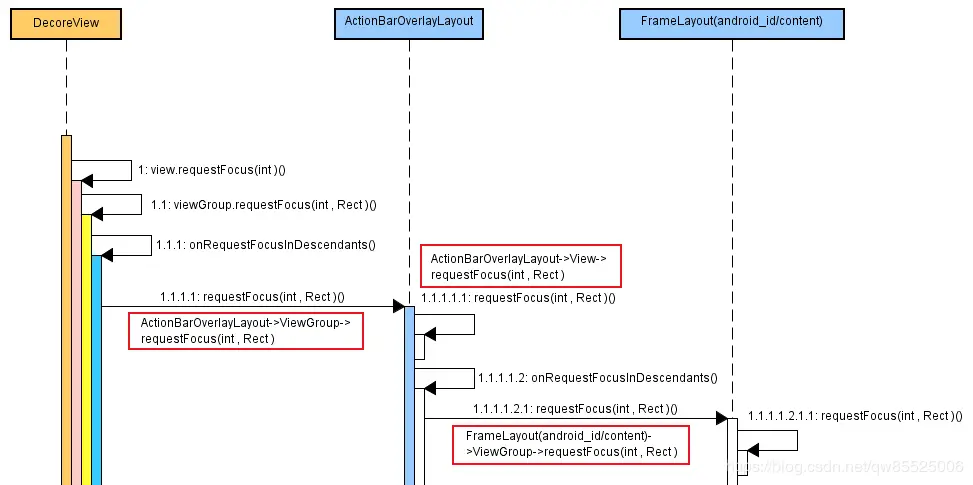

整体的过程省略为下面的步骤(差不多的一样的):
ViewRootlmpl.performTraversals==>
DecoreView.requestFocus==>
ActionBarOverlayLayout.requestFocus==>
FrameLayout(android:id/content).requestFocus==>
FrameLayout(activity_test.xml).requestFocus==>
Button1(activity_test.xml).requestFocus
基本上，ActionBarOverlayLayout 和 FrameLayout(andorid:id/content)，FrameLayout(activity_test.xml) 基本步骤是一致的.
View.java
public final boolean requestFocus(int direction) {
// 因为 DecoreView 继承 ViewGroup
// ViewGroup 重写了此函数，
// 会调用 ViewGroup 的 requestFocus(int direction, Rect previouslyFocusedRect)
return requestFocus(direction, null);
}
ViewGroup.java
public boolean requestFocus(int direction, Rect previouslyFocusedRect) {
// 关注内容:
// 处理 DescendantFocusabilit
// 1）FOCUS_AFTER_DESCENDANTS 先分发给Child View进行处理，如果所有的Child View都没有处理，则自己再处理
// 2）FOCUS_BEFORE_DESCENDANTS ViewGroup先对焦点进行处理，如果没有处理则分发给child View进行处理
// 3）FOCUS_BLOCK_DESCENDANTS ViewGroup本身进行处理，不管是否处理成功，都不会分发给ChildView进行处理
// setDescendantFocusability 可以设置.
int descendantFocusability = getDescendantFocusability();
switch (descendantFocusability) {
case FOCUS_BLOCK_DESCENDANTS:
return super.requestFocus(direction, previouslyFocusedRect);
case FOCUS_BEFORE_DESCENDANTS: {
// 其它的 ActionBarOverlayLayout，Content等继承ViewGroup
// 默认进入 FOCUS_BEFORE_DESCENDANTS，因为 ViewGroup 初始化的时候设置了
// setDescendantFocusability(FOCUS_BEFORE_DESCENDANTS);
// mViewFlags 判断 FOCUSABLE_MASK，FOCUSABLE_IN_TOUCH_MODE.
// Button 以上的父布局，不满足以上条件判断，全部都是 直接 return false.
final boolean took = super.requestFocus(
direction, previouslyFocusedRect);
// took=false, 调用 onRequestFocusInDescendants 遍历子控件进行请求
return took ? took : onRequestFocusInDescendants(direction, previouslyFocusedRect);
}
case FOCUS_AFTER_DESCENDANTS: {
// DecoreView 进入这里，因为 PhoneWindow 给 DecoreView 初始化 设置
// setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
// setIsRootNamespace(true);
// 像 RecyclerView, Leanback 也会进入这里.
// 遍历子控件进行请求
final boolean took = onRequestFocusInDescendants(
direction, previouslyFocusedRect);
// took=true，子控件有焦点，不调用 super.request...，反之.
return took ? took : super.requestFocus(
direction, previouslyFocusedRect);
}
... ...
}
}
View.java
public boolean requestFocus(int direction, Rect previouslyFocusedRect) {
return requestFocusNoSearch(direction, previouslyFocusedRect);
}
ViewGroup.java
// 补充知识点: onRequestFocusInDescendants 是可以做焦点记忆控制的.
protected boolean onRequestFocusInDescendants(int direction,
Rect previouslyFocusedRect) {
.. ...
for (int i = index; i != end; i += increment) {
View child = children[i];
if ((child.mViewFlags & VISIBILITY_MASK) == VISIBLE) {
//
if (child.requestFocus(direction, previouslyFocusedRect)) {
return true;
}
}
}
return false;
}
我们来看看 Button1 最后的挣扎，如何获取到焦点的
关键代码是 View.java 的函数 handleFocusGainInternal : mPrivateFlags |= PFLAG_FOCUSED 和 mParent.requestChildFocus(this, this)
View.java
private boolean requestFocusNoSearch(int direction, Rect previouslyFocusedRect) {
// need to be focusable
// Button 默认 android:focusable="true"
// button1 以上的父布局都没有设置此类属性，进入这里，直接就 return false.
if ((mViewFlags & FOCUSABLE_MASK) != FOCUSABLE ||
(mViewFlags & VISIBILITY_MASK) != VISIBLE) {
return false;
}
// need to be focusable in touch mode if in touch mode
// 当 button1 没有设置 android:focusableInTouchMode="true" 的时候，
// 直接 return false，那么界面上是没有任何控件获取到焦点的.
// 鼠标|触摸支持的属性.
if (isInTouchMode() &&
(FOCUSABLE_IN_TOUCH_MODE != (mViewFlags & FOCUSABLE_IN_TOUCH_MODE))) {
return false;
}
// need to not have any parents blocking us
if (hasAncestorThatBlocksDescendantFocus()) {
return false;
}
// 关键函数
handleFocusGainInternal(direction, previouslyFocusedRect);
return true;
}
void handleFocusGainInternal(@FocusRealDirection int direction,
Rect previouslyFocusedRect) {
if ((mPrivateFlags & PFLAG_FOCUSED) == 0) {
// 关键代码，设置 有焦点的标志位.
// 这个时候 button1 已经标志上焦点
mPrivateFlags |= PFLAG_FOCUSED;
// 获取父布局的老焦点.
View oldFocus = (mAttachInfo != null) ? getRootView().findFocus() : null;
// 调用此函数，告诉上一层父布局，让它做一些事情.
if (mParent != null) {
mParent.requestChildFocus(this, this);
}
// 此函数是全局焦点监听的回调.
// 调用方式: View.getViewTreeObserver().addOnGlobalFocusChangeListener
if (mAttachInfo != null) {
mAttachInfo.mTreeObserver.dispatchOnGlobalFocusChange(oldFocus, this);
}
// 回调处理.
onFocusChanged(true, direction, previouslyFocusedRect);
// 刷新按键的 selector drawable state状态
refreshDrawableState();
}
}
ViewGroup.java
public void requestChildFocus(View child, View focused) {
if (getDescendantFocusability() == FOCUS_BLOCK_DESCENDANTS) {
return;
}
// Unfocus us, if necessary
super.unFocus(focused);
// We had a previous notion of who had focus. Clear it.
if (mFocused != child) {
if (mFocused != null) {
mFocused.unFocus(focused);
}
// 保存上一级的焦点view.
mFocused = child;
}
// 一层层调用回去父布局，相当于
// FrameLayout(activity_test.xml) 的 mFocused 是 Button1.
// FrameLayout(android:id/content) 的 mFocused 是 FrameLayout(activity_test.xml)
// ActionBarOverlayLayout 的 mFocused 是 FrameLayout(android:id/content)
// 最后 DecoreView 的 mFocused 是 ActionBarOverlayLayout
// 在最后的后面，ViewRootImpl 会调用
// requestChildFocus，又会再次调用
// performTraversals刷新界面.(再执行 layout, draw)
// 形成了一个关联， dispatchKeyEvent 的 mFocused 也在使用.
if (mParent != null) {
mParent.requestChildFocus(this, focused);
}
}
// ViewRootImpl.java
@Override
public void requestChildFocus(View child, View focused) {
checkThread();
scheduleTraversals();
}
第一次请求的过程基本告一个段落，下面将分析遥控器按键后， 焦点是如何搜索并且请求的.
2.2.2 按键焦点
按键按下后，上面讲解的过程 没有消耗 dispatchKeyEvent，
那么就到了 KeyEvent.ACTION_DOWN 按键根据方向查找以及请求焦点view.
#假设 direction = 66，右键
private int processKeyEvent(QueuedInputEvent q) {
... ...
// 以上代码不消耗事件.
// 判断 action 为 ACTION_DOWN 才处理焦点搜索以及请求.
if (event.getAction() == KeyEvent.ACTION_DOWN) {
// 根据按键判断，设置 direction 属性.
if (direction != 0) {
// 一层层查找(根据mFocused)，最后获取到 button1.
View focused = mView.findFocus();
if (focused != null) {
// button1_view 调用 focusSearch(), 右键，direction=66
View v = focused.focusSearch(direction);
// 最终返回 v = button2
if (v != null && v != focused) {
// do the math the get the interesting rect
// of previous focused into the coord system of
// newly focused view
focused.getFocusedRect(mTempRect);
if (mView instanceof ViewGroup) {
((ViewGroup) mView).offsetDescendantRectToMyCoords(
focused, mTempRect);
((ViewGroup) mView).offsetRectIntoDescendantCoords(
v, mTempRect);
}
// button2 View 调用 requestFocus
// 这里的过程 和 第一次获取焦点button1请求是一样的.
if (v.requestFocus(direction, mTempRect)) {
// 播放音效
playSoundEffect(SoundEffectConstants
.getContantForFocusDirection(direction));
return FINISH_HANDLED;
}
}
// 进行最后的垂死挣扎，
// 这里其实可以处理一些焦点问题或者滚动翻页问题.
// 滚动翻页的demo可以参考 原生 Launcher 的 Workspace.java
// Give the focused view a last chance to handle the dpad key.
if (mView.dispatchUnhandledMove(focused, direction)) {
return FINISH_HANDLED;
}
} else {
// 这里处理第一次无焦点 view 的情况.
// 基本上和有焦点view 的情况差不多.
View v = focusSearch(null, direction);
if (v != null && v.requestFocus(direction)) {
return FINISH_HANDLED;
}
}
}
}
... ...
}

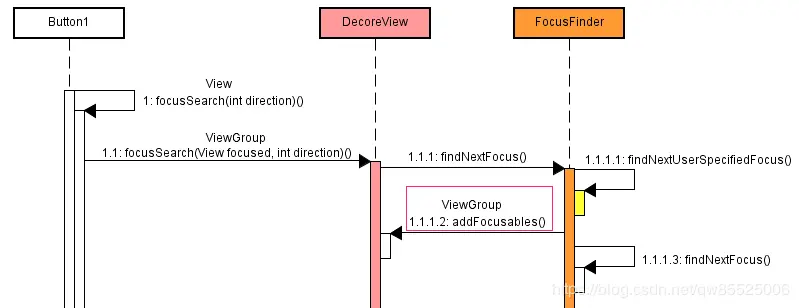

button1下一个焦点搜索流程图：
View v = focused.focusSearch(direction); # focused=>button1 direction=>66
Button1_View->focusSearch(int direction)
FrameLayout(activity_test.xml)_ViewGroup->focusSearch(View focused, int direction)
FrameLayout(android:id/content)_ViewGroup->focusSearch(View
focused, int direction)
… …
DecoreView_ViewGroup->FocusFinder.getInstance().findNextFocus(this, focused, direction)
View.java
public View focusSearch(@FocusRealDirection int direction) {
if (mParent != null) {
// button1 的父布局ViewGroup调用 focusSearch
return mParent.focusSearch(this, direction);
} else {
return null;
}
}
ViewGroup.java
// 像 RecyclerView 会重写 focusSearch 进行焦点搜索.
// 也是调用的 FocusFinder.getInstance().findNextFocus
// leanback 的 GridLayoutmanger 也重写了 onAddFocusables.
public View focusSearch(View focused, int direction) {
// 只有 DecoreView 设置了 setIsRootNamespace
// 最终由 DecoreView 进入这里.
if (isRootNamespace()) {
// 传入参数(this: DecoreView focused: button1 direction: 66)
return FocusFinder.getInstance().findNextFocus(this, focused, direction);
} else if (mParent != null) {
return mParent.focusSearch(focused, direction);
}
return null;
}
FocusFinder.java
findNextFocus(ViewGroup root, View focused, int direction)->findNextFocus(root, focused, null, direction)->
private View findNextFocus(ViewGroup root, View focused, Rect focusedRect, int direction) {
View next = null;
if (focused != null) {
// 关于XML布局中的 android:nextFocusRight 等等的查找.
next = findNextUserSpecifiedFocus(root, focused, direction);
}
if (next != null) {
return next;
}
ArrayList<View> focusables = mTempList;
try {
focusables.clear();
// 要进行 findNextFocus，关键在于 addFocusables，一层层调用下去.
// DecorView_View.addFocusables
// DecorView_ViewGroup.addFocusables
// ActionBarOverlayLayout_ViewGroup.addFocusables
// FrameLayout(android:id/content)_ViewGroup.addFocusables
// FrameLayout(activity_test.xml)_ViewGroup.addFocusables
// 到最后 button1, button2 添加到 views 数组中，也就是 focusables .
root.addFocusables(focusables, direction);
if (!focusables.isEmpty()) {
// 关键函数 findNextFocus，想深入了解是如何查找到下一个焦点的，
// 可以去看看源码，这里不进行过多篇幅的讲解.
// focusables 数组有 button1, button2
// 内部调用 findNextFocusInAbsoluteDirection，这里进行了一些判断，查找某个方向比较近的view.
next = findNextFocus(root, focused, focusedRect, direction, focusables);
}
} finally {
focusables.clear();
}
return next;
}
ViewGroup.java
public void addFocusables(ArrayList<View> views, int direction, int focusableMode) {
final int focusableCount = views.size();
final int descendantFocusability = getDescendantFocusability();
... ...
for (int i = 0; i < count; i++) {
final View child = children[i];
// 循环 child view 调用 addFocusables，一层层调用下去，将满足条件的添加进 views 数组.
if ((child.mViewFlags & VISIBILITY_MASK) == VISIBLE) {
child.addFocusables(views, direction, focusableMode);
}
}
}
if ... ...
// 调用 view 的 addFocusables，父布局是不满足条件的，直接返回了.
super.addFocusables(views, direction, focusableMode);
}
}
View.java
public void addFocusables(ArrayList<View> views, int direction, int focusableMode) {
if (views == null) {
return;
}
if (!isFocusable()) {
return;
}
if ((focusableMode & FOCUSABLES_TOUCH_MODE) == FOCUSABLES_TOUCH_MODE
&& isInTouchMode() && !isFocusableInTouchMode()) {
return;
}
// button1 以上条件满足，加入views数组.
// button2 以上条件也满足，加入views数组.
// 同理，焦点记忆的原理就很简单了，后续会讲解.
views.add(this);
}
最后 button2 请求焦点 的过程 与 button1最后的挣扎 是一致的.
总结，button1，右键，焦点搜索 focusSearch，
根布局 调用 FocusFinder.getInstance().findNextFocus，
然后父布局调用 addFocusables 将 button1, button2 添加到 views 数组，
最后根据 button1 的按键方向，搜索最近的 button2，最后button2请求焦点.
3. 焦点控制
几个焦点控制的函数，也可以配合 FocusFinder.getInstance().findNextFocus 一起使用.
敬请期待，完善中… …
4. 焦点记忆
设置 需要焦点记忆 并且继承 viewGroup 的控件 2~3 个属性
android:descendantFocusability=“afterDescendants” // FOCUS_AFTER_DESCENDANTS
android:focusable=“true”
android:focusableInTouchMode=“true” // 可选
关键函数 addFocusables，onRequestFocusInDescendants
因为前面我们分析过焦点搜索以及请求过程，了解到:
前一个焦点view focusSearch，然后 findNextFocus 里面调用 addFocusables 添加 相关控件，用于搜索最近的焦点.
如果搜索到的是 LinearLayout ，那么将调用 ViewGroup_requestFocus，因为是 FOCUS_AFTER_DESCENDANTS 属性.
首先调用的是 onRequestFocusInDescendants，上一次的保存的焦点view
再次唤醒，请求一次，搞定，大概的逻辑就是这样.
这里用 LinearLayout 写了一个小小的demo，关于焦点记忆的：
@Override
protected boolean onRequestFocusInDescendants(int direction, Rect previouslyFocusedRect) {
if (mFocudView != null) {
boolean result = mFocudView.requestFocus(direction, previouslyFocusedRect);
return result;
}
return super.onRequestFocusInDescendants(direction, previouslyFocusedRect);
}
View mFocudView;
@Override
public void addFocusables(ArrayList<View> views, int direction, int focusableMode) {
if (hasFocus()) {
mFocudView = getFocusedChild();
} else {
if (isFocusable()) {
views.add(this);
return;
}
}
super.addFocusables(views, direction, focusableMode);
}
5. 应用场景
多级菜单，上下，左右等等结构，等等 焦点错乱，焦点需要控制. 敬请期待，完善中… …
