概览

图片常用的格式主要有bmp,jpg,png,gif,webp等。图片也是一种二进制文件，每种格式的图片都由固定的头信息和真实数据块组成。图片原始数据每个像素在内存中的占用一般从2byte-4byte。

type	bits	memory
ARGB_8888	32	4WH
ARGB_4444	16	2WH
RGB_565	16	2WH
ALPHA_8	8	1WH

图片加载到内存中的时候，假如是压缩格式则会解压缩为RAW格式，并占用上图中memory中所占用的内存。本文的一些内容会涉及到这些简单的知识，有兴趣的同学可以上网寻找更多资料。

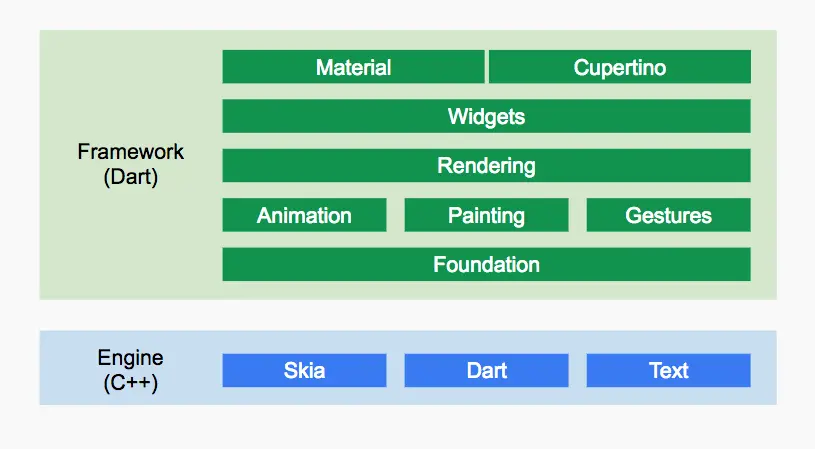

安卓开发者应该都知道Android中并不是天生支持gif和webp动图，但是这一特性在flutter中被很好的支持了。放一张官方的图：

flutter的图像处理是在fluter engine中完成的，但是这个引擎提供的接口都是最基本的图片信息，如何根据设定的属性展示到屏幕上是在flutter中完成的。

在engine中的./lib/ui/painting/codec.cc文件中展示了调用dart代码的方法：

static sk_sp<SkImage> DecodeImage(fml::WeakPtr<GrContext> context,
                                  sk_sp<SkData> buffer,
                                  size_t trace_id)

这个方法用于生成一个SkImage,并将主要属性映射到flutter中的ui.Image类中。这个ui.Image就是可以直接通过canvas渲染到屏幕上的数据。

常见控件

flutter提供了丰富的控件库，但是我们首先要搞清楚一个原理，所有的widget是不能直接绘制图片的，而是作为控制的图片的主要属性的容器，负责绘制的是RenderObject，他们中间通过ElementTree来联系起来。有了这个基础后，所有的widget都不会提供画布(canvas)来直接绘制image，所以在任何一个Widget源码中都不会提供绘制的代码。来看一下主要的Widget：

1. RawImage

这是一个最基础图片容器Widget。它能直接将原始图片呈现到屏幕上，并且有一些列的属性可供操作：

const RawImage({
    Key key,
    this.image,
    this.width,
    this.height,
    this.scale = 1.0,
    this.color,
    this.colorBlendMode,
    this.fit,
    this.alignment = Alignment.center,
    this.repeat = ImageRepeat.noRepeat,
    this.centerSlice,
    this.matchTextDirection = false,
    this.invertColors = false,
    this.filterQuality = FilterQuality.low,
  }) : assert(scale != null),
       assert(alignment != null),
       assert(repeat != null),
       assert(matchTextDirection != null),
       super(key: key);

其中image类型就是上边提到的ui.Image,这个数据的获取官方推荐通过ImageStream添加listener来获取。

color和colorBlendMode

这两个属性可以做出许多的效果。

看一段简单的代码

class _MyHomePageState extends State<MyHomePage> {
  ImageInfo info;//图片信息
  List<BlendMode> blendModes = BlendMode.values;//所有的混合模式转换为list

  @override
  void didChangeDependencies() {
    super.didChangeDependencies();
    Image.asset("images/yuan.png")
        .image
        .resolve(createLocalImageConfiguration(context))
        .addListener((ImageInfo image, bool synchronousCall) {
      setState(() {
        info = image; //刷新状态
      });
    });
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      body: GridView.builder(
        itemCount: blendModes.length - 1,
        padding: EdgeInsets.only(top: 10.0),
        gridDelegate: SliverGridDelegateWithFixedCrossAxisCount(
          crossAxisCount: 4,
        ),
        itemBuilder: getItemBuilder,
      ),
    );
  }

  Widget getItemBuilder(BuildContext context, int index) {
    return Column(
      children: <Widget>[
        RawImage(
          image: info?.image,
          color: Colors.red,
          width: 40,
          height: 40,
          colorBlendMode: blendModes[index + 1],
          fit: BoxFit.cover,
        ),
        Container(
          padding: EdgeInsets.only(top: 10.0),
          child: Text(
            blendModes[index + 1].toString().split("\.")[1],
            style: TextStyle(
              color: Colors.black,
              fontSize: 15.0,
            ),
          ),
        ),
      ],
    );
  }
}

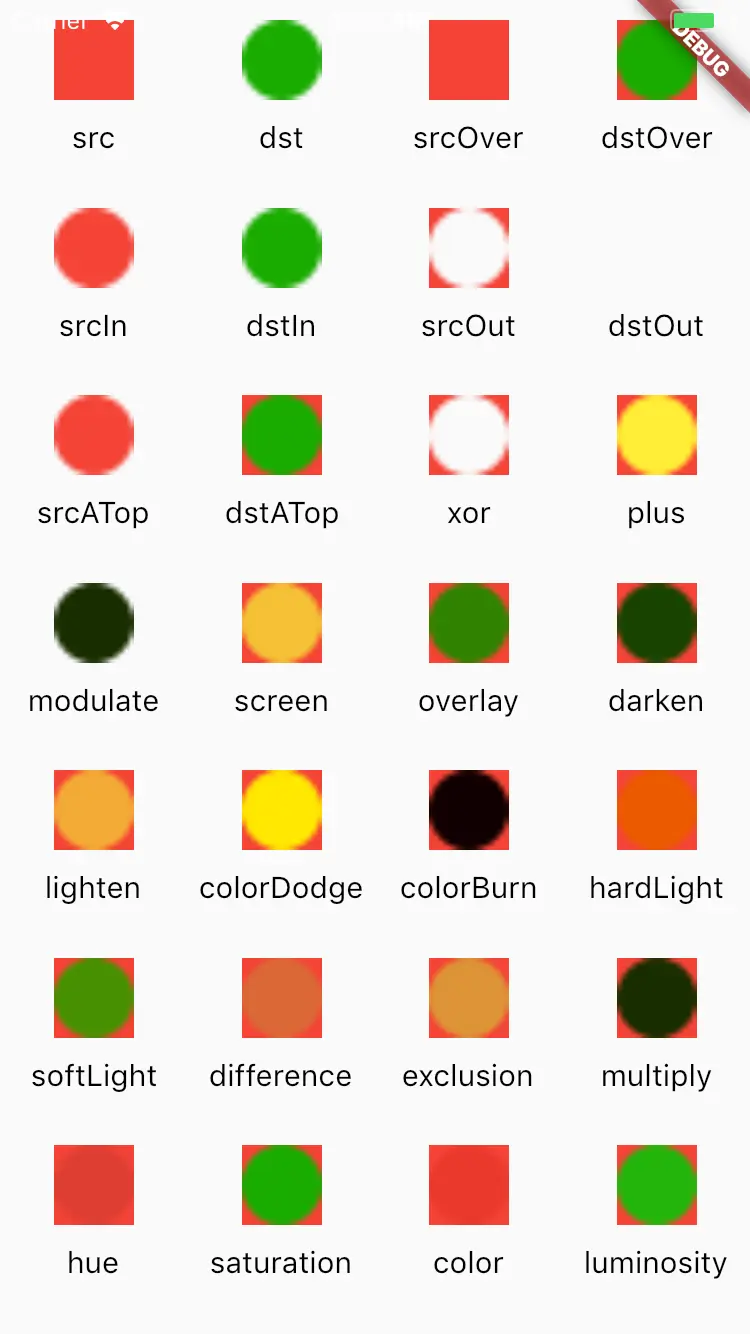

flutter中的混合模式是枚举类型，和Android中的图片混合模式画笔混合模式基本保持一致。上面的代码描述了所有的混合模式并配有图，除了clear没有在里边（clear模式会清除所有内容）。image是一个简单的图片，带透明通道的绿色的圆，在图中就是dst模式下的样子，背景是一个纯红色，在图中就是src模式下的样子。

fit属性使用的是Boxfit的枚举值，看一下效果：
fill

填充，忽略原有的宽高比，填满为止

contain

包含，不改变原有比例让容器包含整个图片，容器多余部分填充背景

cover

覆盖，不改变原有比例，让图片充满整个容器，图片多余部分裁剪 ///

fitWidth

横向图片填充

fitHeight

纵向图片填充

none

原始大小居中

scaleDown

图片大小小于容器事相当于none，图片大小大于容器时缩小图片大小实现contain

centerSlice属性专门用于nine-patch文件。

其他属性暂时不讲。

一般情况下这个控件很少使用，但是他是其他Image控件的实现基础，所以必须要拎出来讲一下。


这是一个通用包装类，它包装了RawImage，同时提供了一些简便的Named constructors来使用AssetsImage，ExactAssetImage等ImageProvider的子类。

Image, 从ImageProvider来获取图片显示

这个类的使用基本和RawImage一致，在使用的时候只是将参数ui.Image包装为了ImageProvider，不用再自己监听ImageStream。典型简单用法：

Widget image = Image(AssetImage("images/yuan.png"))

Image.asset, 从Asset资源中获取图片显示

这个方法是ImageProvider为AssetImage的简单用法：

Widget image = Image.asset("images/yuan.png")

Image.network, 从URL获取网络图片显示

这个方法是ImageProvider为NetworkImage的简单用法：

Widget image = Image.network("http://img.rangaofei.cn/01b18.jpg")

Image.file, 从文件中获取图片显示

这个方法是ImageProvider为FileImage的简单用法：

Widget image = Image.file(file)

Image.memory 从内存中获取图片显示.

这个方法是ImageProvider为MemoryImage的简单用法：

Widget image = Image.memory(byteList)

CircleAvatar

主要用来显示用户的头像，任何图片都会被剪切为圆形。

一个简单用法：

 CircleAvatar(
          child: Text("头像"),
          backgroundImage: AssetImage("images/yuan.png"),
          backgroundColor: Colors.red,
          radius: 50.0,
        ),

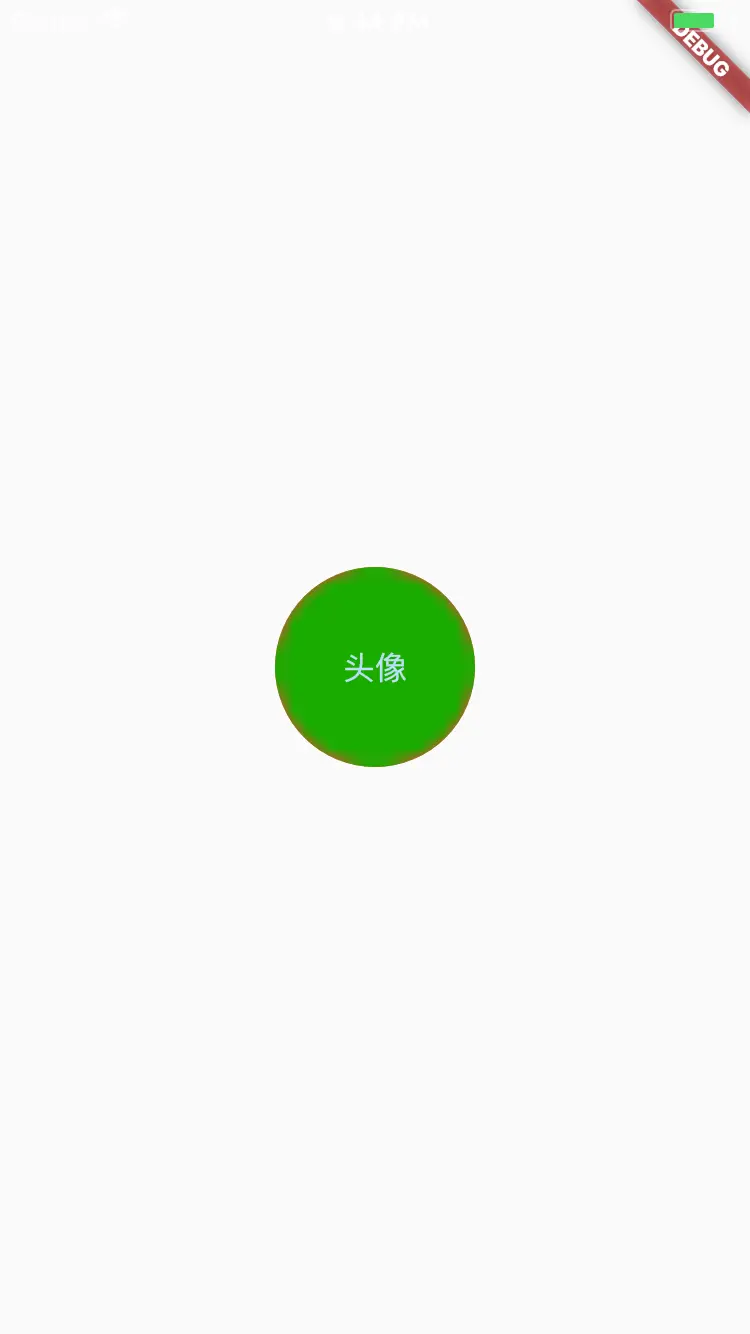

生成的图像如下：

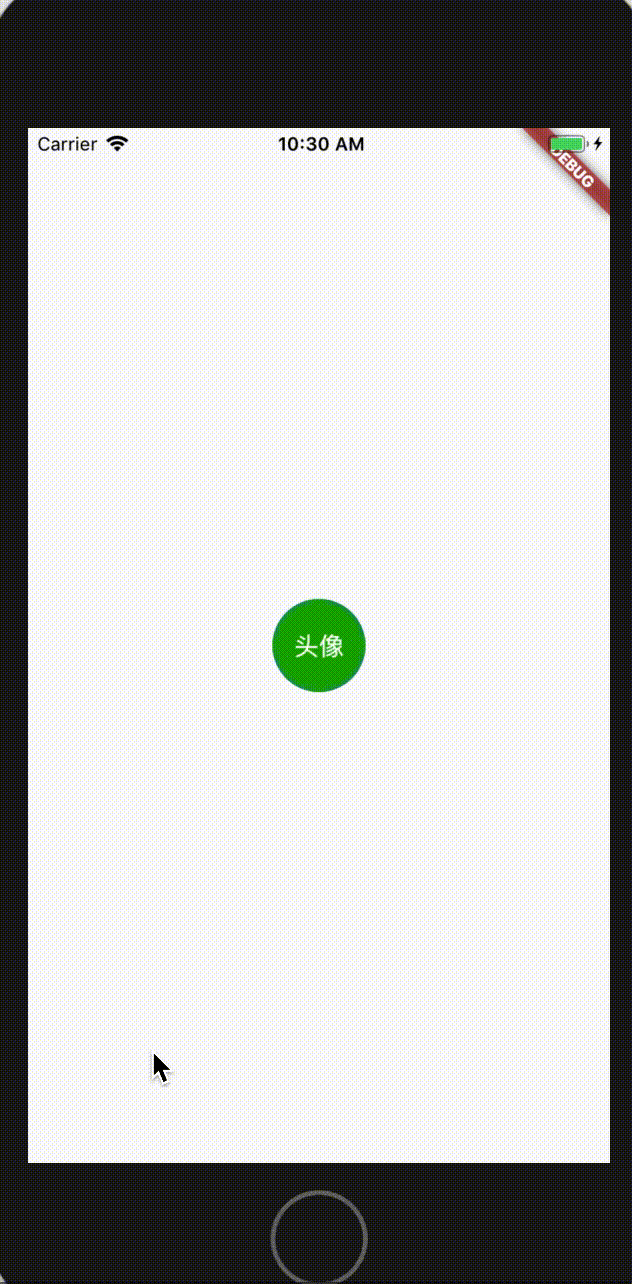

CircleAvatar内置了许多的功能。radius用来控制图片的大小，同时它可以自动感知当前theme是白天模式还是夜间模式来切换图片颜色，另外它实际是包装了AnimatedContainer，设置的动画时间是200ms。在改变它的一些相关属性时会自动使用动画来执行。看一个简单的动图：

代码如下：

class _MyHomePageState extends State<MyHomePage> {
  double radius = 10.0;

  @override
  void initState() {
    super.initState();
    Future<Duration>.delayed(Duration(milliseconds: 2 * 1000), () {
      setState(() {
        radius = 20.0;
      });
      return Duration(milliseconds: 210);
    }).then((Duration d) {
      Future<Duration>.delayed(d, () {
        setState(() {
          radius = 40.0;
        });
        return Duration(milliseconds: 210);
      }).then((Duration d) {
        Future<Duration>.delayed(d, () {
          setState(() {
            radius = 30.0;
          });
        });
      });
      ;
    });
  }

  @override
  Widget build(BuildContext context) {

    return Scaffold(
      body: Center(
        child: CircleAvatar(
          child: Text("头像"),
          backgroundImage: AssetImage("images/yuan.png"),
          radius: radius,
        ),
      ),
    );
  }
}

这里我并没有使用AnimationController来控制radius值的变化，而是通过一个Future延时来控制。初始化的时候radius是10.0，延迟两秒后变为20.0，因为CircleAvatar默认的过度时间是200ms，为了有一个平滑的过渡效果，我把下一次改变时间设置为了210ms，这时半径是40.0,最后经过210ms后半径设置为30.0,整个变化过程为：

10->20->40->30

DecorationImage

主要用于BoxDecoration中的image属性，可以讲图片展示为boxdecoration。这里不做详细解释。

Widget getBoxImage() {
    return Container(
      decoration: BoxDecoration(
          image: DecorationImage(image: AssetImage("images/yuan.png"))),
    );
  }

这个并不是一个Widget，只能用在BoxDecoration

Ink.image

同样很简单，用于显示一张图片。这里相当于Ink一个简单写法，这个Ink控件里边只有decoration.image属性的话，可以直接替代Ink。

Widget getInkedImage() {
    return Ink.image(image: AssetImage("images/timg.jpeg"));
  }

ImageIcon

基本和上边的一致效果：

Widget getImageIcon() {
    return ImageIcon(AssetImage("images/timg.jpeg"));
  }

FadeInImage

占位图渐变动画控件，这个控件在加载网络图片时经常用到。主要作用是在加载网络图片这个耗时操作时显示一个占位图，并在获取到网络图片时以alpha动画让占位图淡出，网络图片淡入的效果。

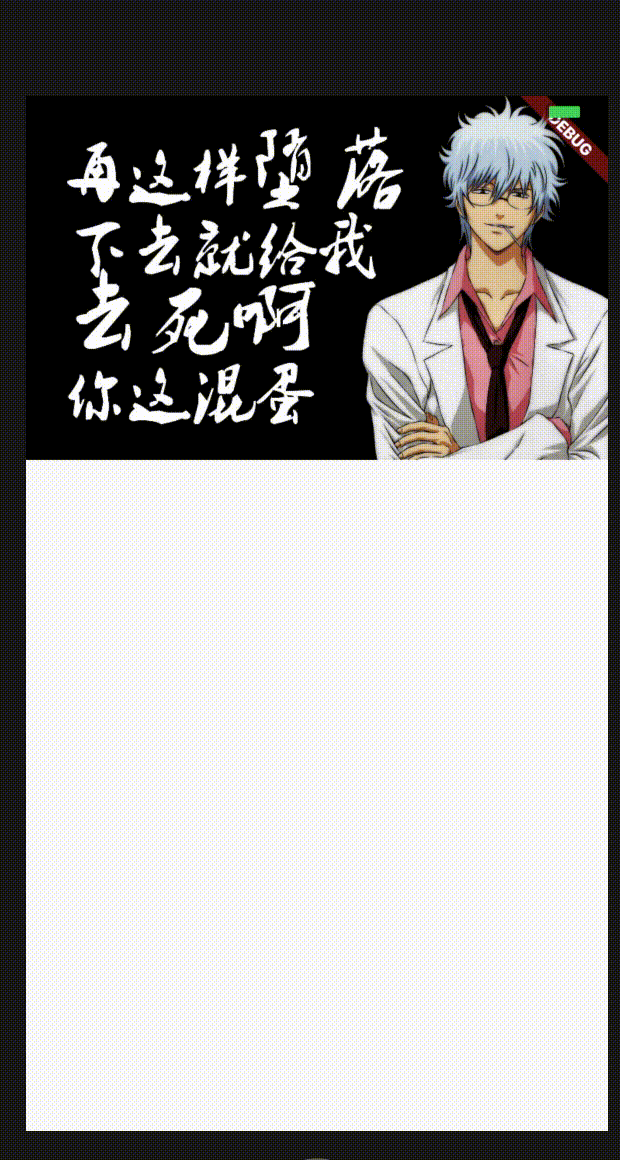

看一下效果图

但是这个并不是一个银弹，在加载单帧图片时确实可以达到很好的效果，但是在加载网络动图时会丢失显示plcaceholder淡出时的所有帧，同样在网络图片错误时并不会有错误的占位图，而是直接抛出异常。这里不详细解释了。

Image的加载过程

上边介绍了一些基本的Image控件，这些都是属于Widget层使用的，但是他们的主要依赖都是ImageProvider，我们可以通过订制ImageProvider来实现自己的加载方式。

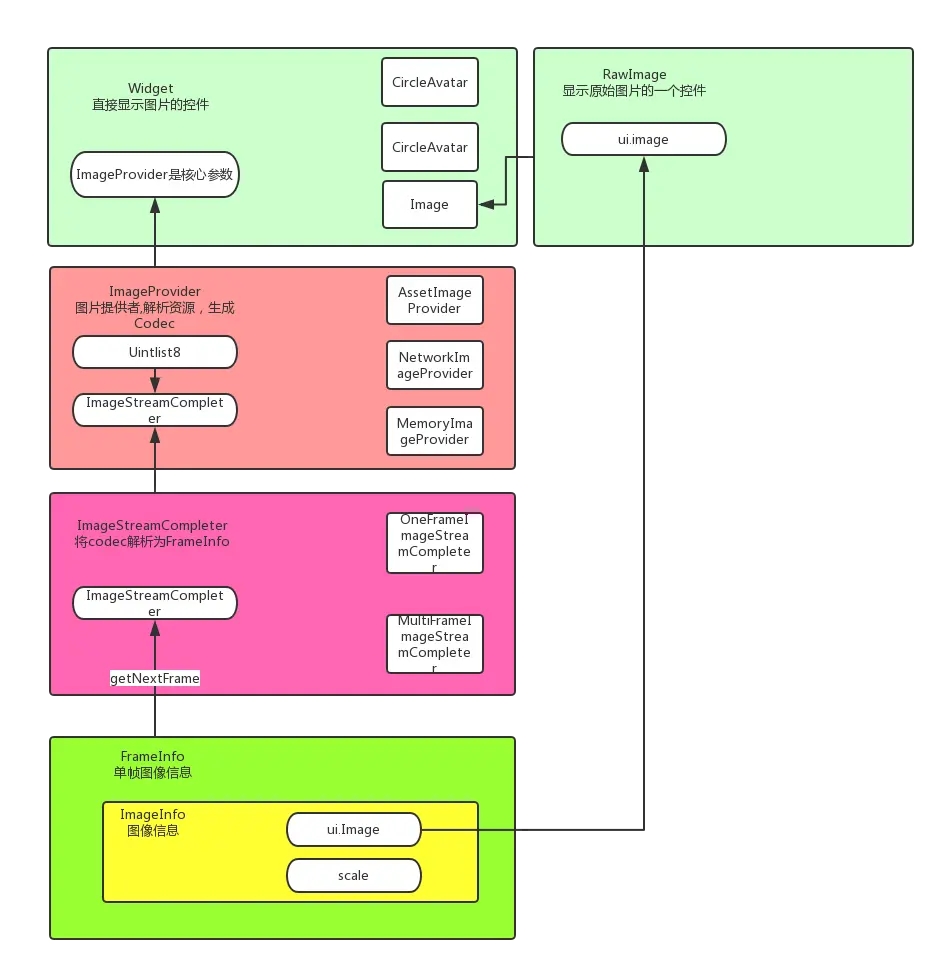

具体流程如图

uint8list是dart中的一个高效的byte数组存储类，用它来存储图片的二进制数据可以更好的缩短转换时间。

绝大多数图片的加载过程都是将图片资源转换为uint8list，处理uint8list为ui.Image的过程是在Flutter engine中的skia中完成的，它不仅包装好了ImageInfo，同时包装好了FrameInfo到Codec中，然后ImageStream通过ImageStreamCompleter来读取Codec中的数据每一帧数据.ImageStreamCompleter是一个抽象类，共有两个实现类，单帧解析器和多帧解析器，一般默认使用多帧解析器。

在解析出来的ImageInfo中可以通过Future<ByteData> toByteData({ImageByteFormat format: ImageByteFormat.rawRgba})方法改变ImageByte的数据格式：

rawRgba,未解码的byte，每个通道占8bit
rawUnmodified,未解码且为修改的byte，例如灰度图
png,最常见的无损数据格式

我们可以通过给这个多帧解析器做一些手脚来达到控制gif动画的目的。

这里有我做的一个控件来控制gif的加载速度：

最后附上源码：

github.com/rangaofei/s…

初学者，还有我做的一个简单的包：

pub.flutter-io.cn/packages/sa…
