这是我们大三第一学期的课程设计题目：基于无线传输的多点温度采集系统

摘要

文中设计了一种基于无线传输的多点温度采集系统，通过温度传感器采集温度信号，使用无线传感器通讯，结合单片机来处理并通过上位机进行显示，实现了温度采集、多点测量和上位机实时检测的功能。该检测系统使用简单、方便，对于提高工业自动化水平和环境温度测量具有重大意义。

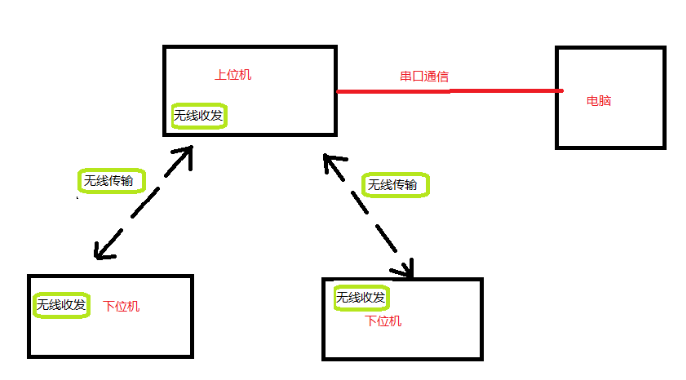

框架图

这次的课程设计分为三部分：硬件实现，软件实现，文案以及视频制作。我在这次课设中负责的是软件设计。

硬件部分介绍

1.控制器模块设计

单片机控制器主要用于温度数据的采集、传输以及接收，将接收到的数据通过上位机软件在上位机上显示。对于控制器的选择采用STC8 9C52，该单片机算术运算功能强，软件编程灵活、自由度大，可用软件编程实现各种算法和逻辑控制。相对于FPGA来说，它的芯片引脚少，在硬件很容易实现。并且它还具有功耗低、体积小、技术成熟和成本低等优点。

2.温度采集模块设计

本次设计采用的是Dallas公司生产的单总线数字温度传感器DS18B20，其温度测量范围为-55～+125℃。每个从机设有一个温度传感器，环境温度通过温度传感器DS18B20采集到从机单片机中进行处理。从机单独供电，这样设计稳定性好，抗干扰能力强。

3.无线收发模块设计

NRF24L01是一款新型单片射频收发器件，工作于2．4～2．5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。本设计系统把从温度传感器采集得到的数据经过无线模块NRF24L01传输到主机中。无线传输可以工作在一些高危领域，避免了有限传输的局限性，本设计能进行连续的数据传输，无线模块NRF24L01的传输精度高，性能稳定，成本低。

4.显示模块设计

本设计方案采用128x64LCD液晶显示器和上位机共同显示，液晶显示器功率低，驱动方法和硬件连接电路较为简单，显示屏幕大、可对汉字和字符进行显示。

5.串口通信电路设计

系统要把测量到的温度送到上位机上显示出来，就需要通过电脑与单片机之间的串口通信，单片机的工作电压是5 V，电脑串口的工作电压是12 V，需要通过电平转换芯片进行正常通信。
文案以及视频部分介绍课程设计完毕之后，需要撰写报告，以及制做相应的视频。

软件部分介绍

当上位机收到数据后，需要和电脑进行串口通信，将上位机收到的数据通过串口传给电脑，然后使用编程语言处理数据，最后须将数据以折线图的形式展示出来。

我这里使用node.js的serialport模块对串口进行数据监听。

var SerialPort = require("serialport");
var serialPort = new SerialPort("COM3", {
    baudRate: 9600,  //波特率
    autoOpen:false
});
serialPort.open(function(error){
    if(error){
        console.log("打开端口COM3错误："+error);
    }else{
        console.log("打开端口成功，正在监听数据中");
        serialPort.on('data',function(data){
            sendToClient(data)   //将数据发往客户端，客户端进行数据在折线图上的实时显示。
            insertDataToMysql(data);//将数据插到mysql数据库
        })
    }
})

使用websocket进行数据的实时通信，客户端收到数据后，使用echarts的setOption,使数据实时显示在图表上。 服务端

思路：先建立websocket连接，然后进行串口的监听，如果有数据，就利用ws.send(),将数据发往客户端。

const wss = new WebSocket.Server({ port: 7009 });

wss.on('connection', function connection(ws, req) {
     ws.on('message', function incoming(message) {
      if(flag) {
      serialPortopen(ws); //设置flag的原因是保证serialPortopen函数只被执行一次。
        flag = false;
      }
    });
});

function serialPortopen(ws) {
    serialPort.open(function(error){
        if(error){
            console.log("打开端口COM3错误："+error);
        }else{
            console.log("打开端口成功，正在监听数据中");
            serialPort.on('data',function(data){
                let dataInfo = data.toString().trim();
                name = dataInfo.charAt('0').trim();
                let temSign = dataInfo.indexOf('T'); //T出现的下标
                let cSign = dataInfo.indexOf('C'); //第一个C符号出现的下标
                let lastColon =  dataInfo.lastIndexOf(":");//最后一个冒号出现的下标
                tem = dataInfo.substring(temSign+2,cSign+1).trim();
                hum = dataInfo.substring(lastColon+1).trim();
                console.log(name, tem, hum);
                sendToClient(ws)
                insertDataToMysql(name, tem, hum);
            })
        }
    })
}

var sendToClient = function(ws) {
  let d = new Date();
  time = d.getFullYear() + "-" +(d.getMonth()+1) + "-"
              + d.getDate() + " " + d.getHours() + ":" + d.getMinutes() + ":" + d.getSeconds();
  let obj = {
    name: name,
    tem: tem,
    hum: hum,
    time:time
  }

  ws.send(JSON.stringify(obj));
}

客户端

```
        connectionServer: function() {
        var _this = this;
        var ws = new WebSocket("ws://localhost:7009");
        ws.onopen = function (e) {
            ws.send("hello")
        }
        ws.onmessage = function(event) {
            let data = JSON.parse(event.data);
            let name = data.name;
            _this[name+"temYList"].push(parseInt(data.tem));
            _this[name+"humYList"].push(parseInt(data.hum));
            _this[name+"timeList"].push(data.time);
            _this.showChart(name); //将数据显示在图表上。
        };
    },
```

折线图的设计：使用echarts

这里我由于先入为主的思想，在这里踩了一天的坑，我一直认为数据实时显示，只需要给原来的数据追加一条数据就可以了。但其实不是，当数据发生变化时，必须重新setOption()。
