背景

最近产品以及测试大佬反应快搜桌面进入搜索页面跳转较为缓慢，影响体验，为了优化这个问题，特地学习Android 性能优化工具 TraceView的 简单使用，这才有了本文。

正文

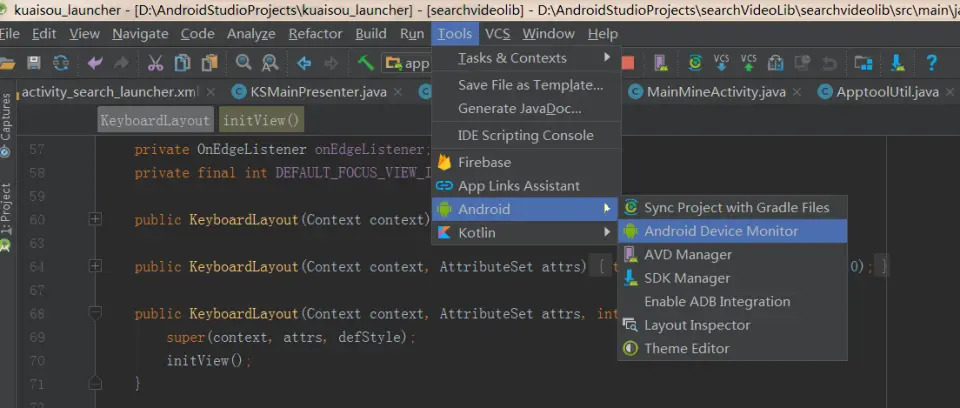

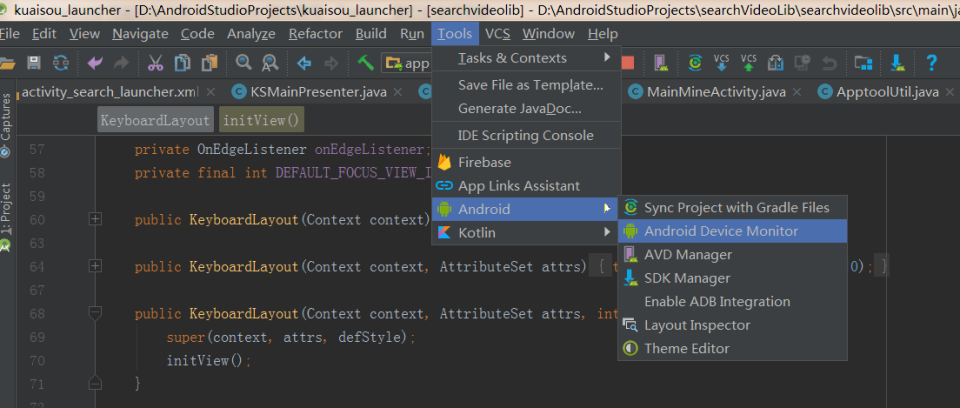

如下图打开android device monitor ,打开有点慢，请耐心等待：

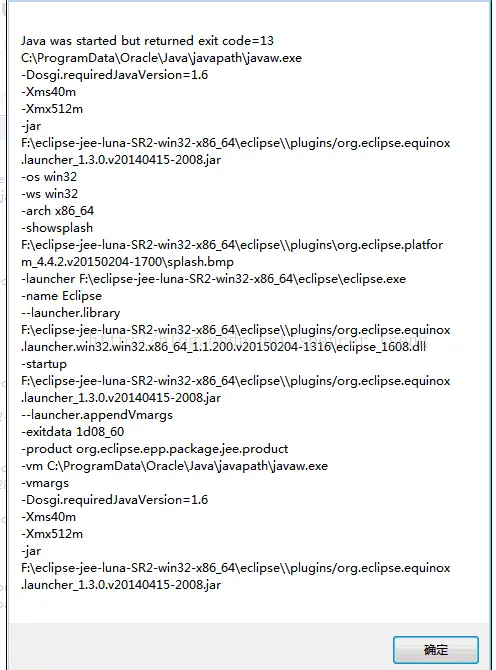

可能有些同学会打不开，出现如下的错误:

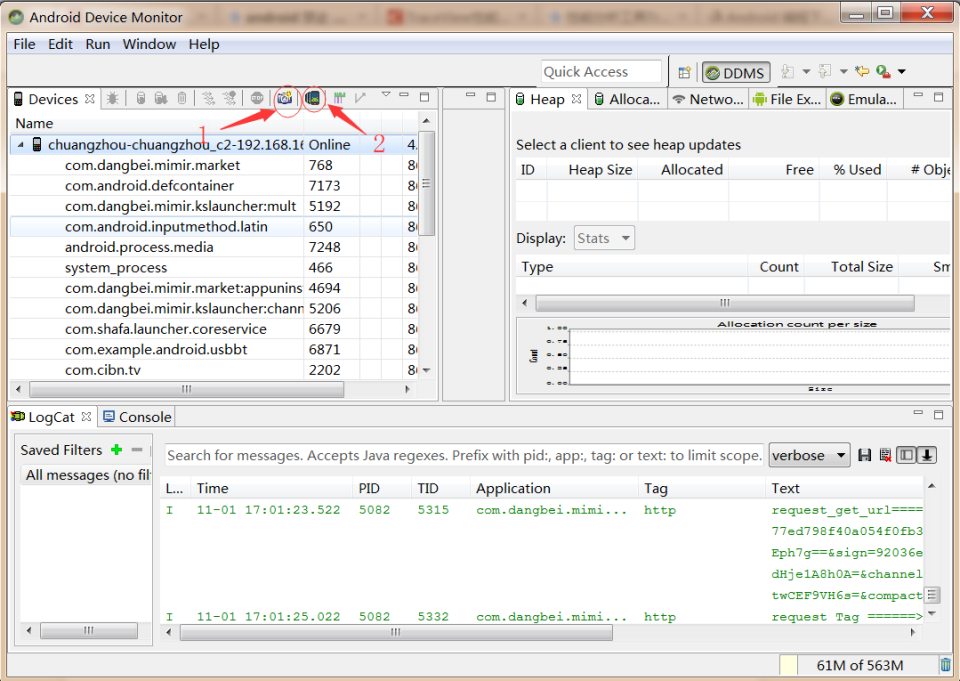

重装一遍jdk，配好环境变量一般就没有问题了。android device monitor打开之后如图：

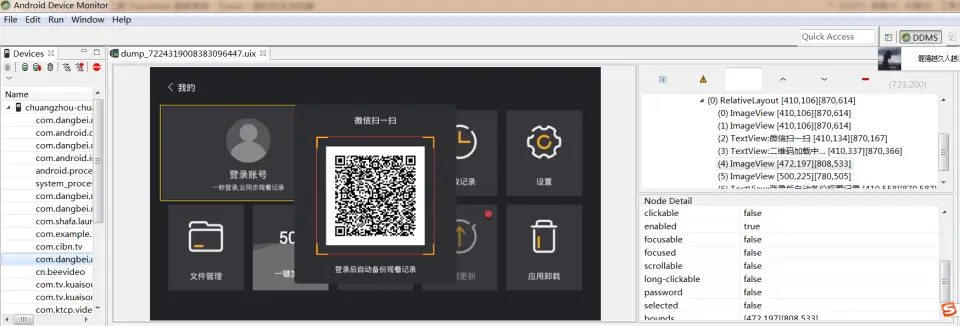

可以看到TraceView 集成了很多小工具，图上标红的1是个截取设备当前屏幕的工具，作为和测试后台交（si）流(bi)的神器，能做到有图有真相；图上标红的2由于展示当前页面视图层级结构，如下图：


可以看到右边上半部分可以很清晰看到当前页面视图的结构，下半部分显示的是选择的视图的一些信息，如位置信息等，这个工具的应用场景还是很广泛的，比如产品大佬叫你改一个view的文本，有了这个工具你可以很快定位到要改的是哪个，上图左边还有好多小工具，这些不是本次的重点，有机会再说，不得不说一句，Google 大法好！！

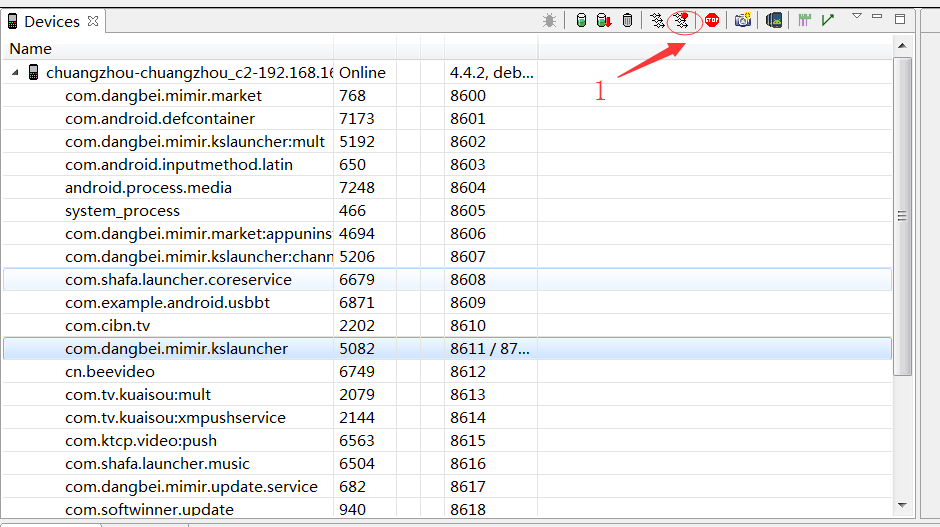

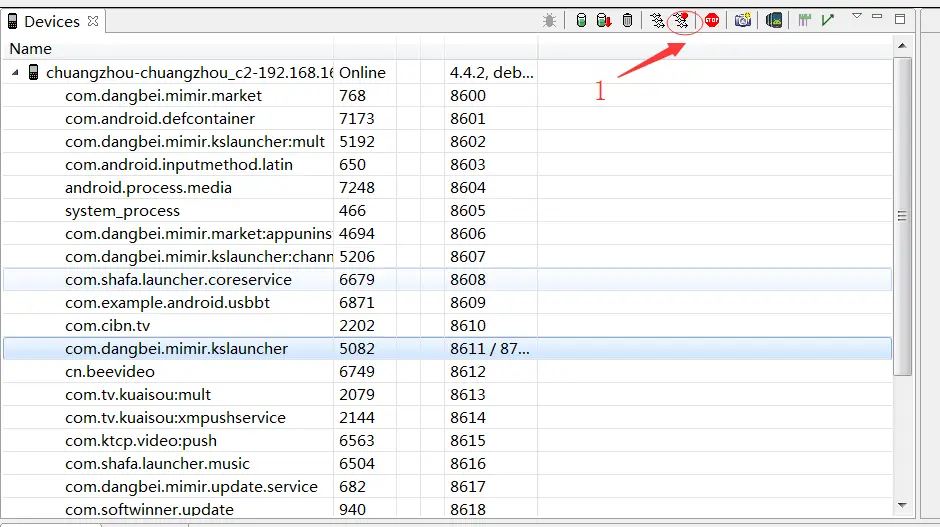

言归正传，选中你要分析的进程，如图：

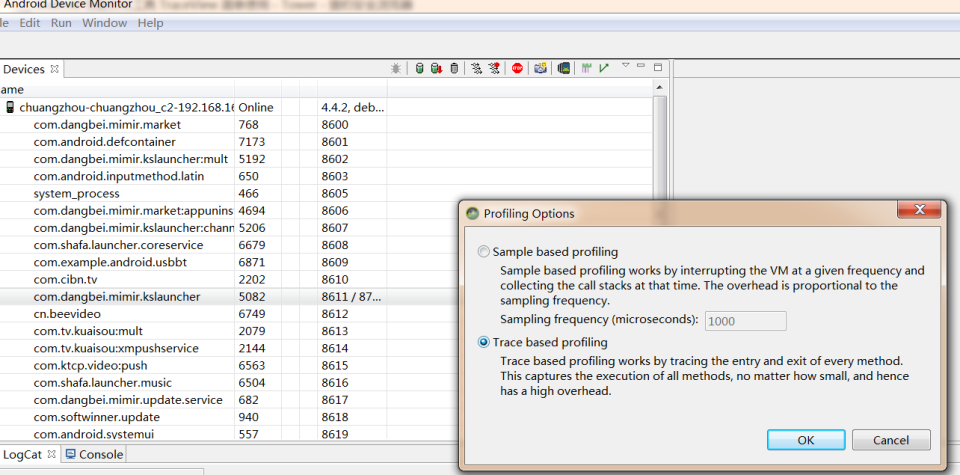

红色1表示的位置由原来的灰色不可用的状态变为可用状态，敲黑板啦，重点来了。这个按钮叫 start method profiling(开始方法分析)，点击之后如图：

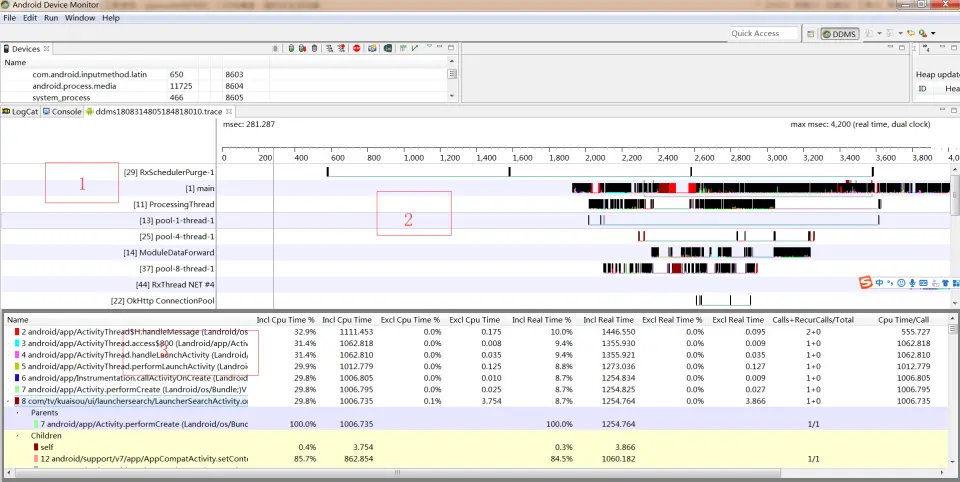

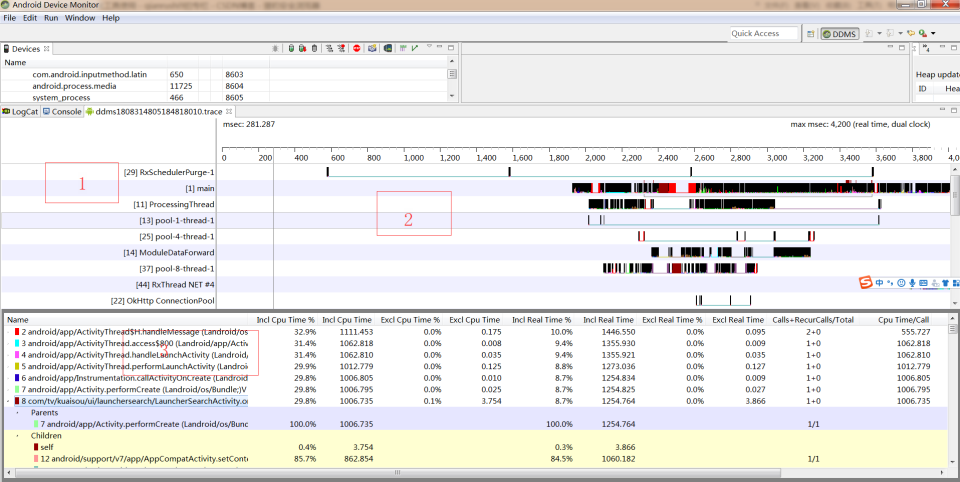

点击OK,会对接下来的操作进行跟踪分析，这里我点击了跳转搜索页面的操作，然后在点击刚刚那个按钮，注意到按钮变成了 stop method profiling(停止方法分析)，稍等一下就有分析结果视图如下：

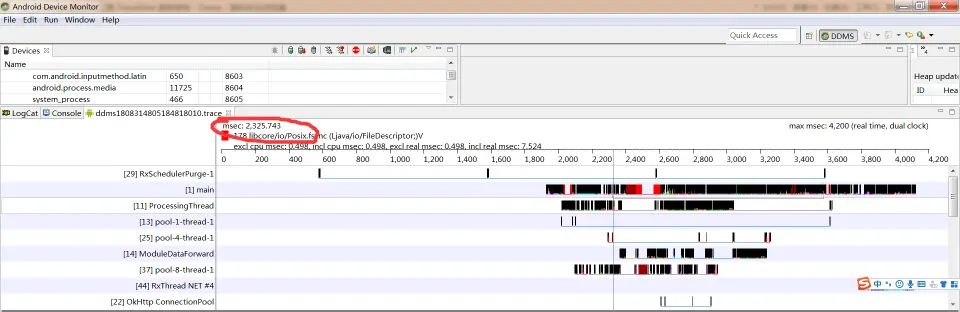

先简单介绍下这个视图，红色1主要表示当前选中方法调用的线程信息，红色2表示的的是时间线，当你点击红色3区域的时候，时间线视图会有相应的反馈，出现一个U型闪动，U型宽度就是方法的执行时间，可以将借助鼠标测量耗时，如图先放到起点：

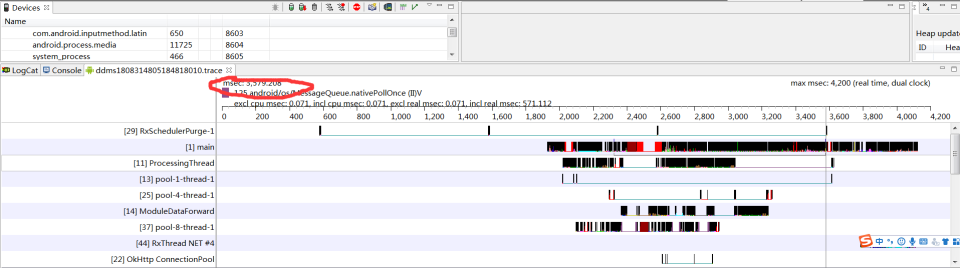

注意红线部分表示当前时间，再把鼠标放到U型的结束位置，如下图：


两者相减就能知道方法耗时，其实这个功能有点鸡肋，一般不用，接下来我会介绍红色3区域的功能，更加方便：

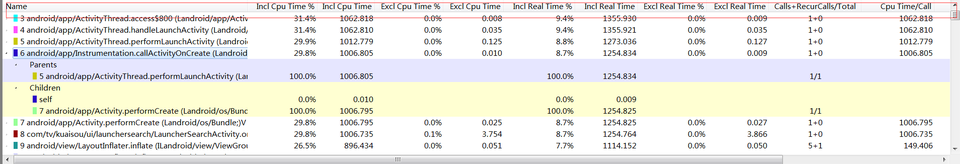

可以看到这是个表格，代表的含义如下：

列名含义
Name
该线程运行过程中所调用的函数名
Incl Cpu Time
 某函数占用的CPU时间，包含内部调用其它函数的CPU时间
Excl Cpu Time
某函数占用的CPU时间，但不含内部调用其它函数所占用的CPU时间
Incl Real Time
某函数运行的真实时间（以毫秒为单位），不含调用其它函数所占用的真实时间
Excl Real Time
某函数运行的真实时间（以毫秒为单位），不含调用其它函数所占用的真实时间
Call+Recur Calls/Total
某函数被调用次数以及递归调用占总调用次数的百分比
Cpu Time/Call
某函数调用CPU时间与调用次数的比。相当于该函数平均执行时间
Real Time/Call
 同CPU Time/Call类似，只不过统计单位换成了真实时间

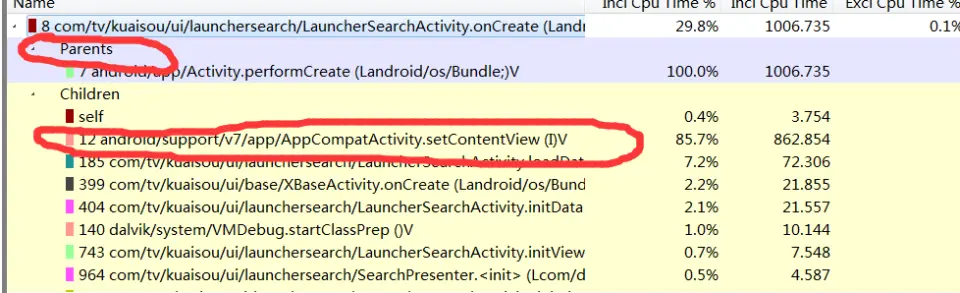

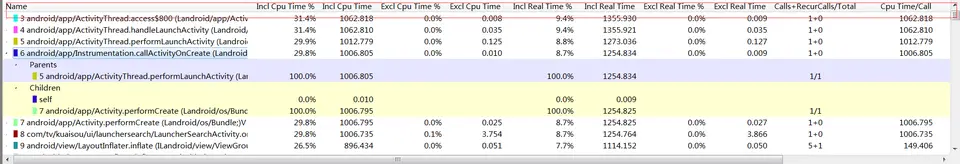

随便点击一个函数，Parent表示调用该方法的方法，Children表示该方法调用的方法 ，如下：

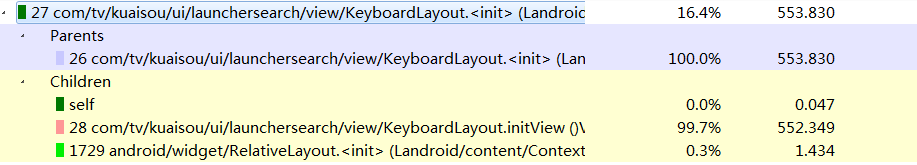

可以看到LauncherSearchActvity的oncreate方法耗时1006.735这个很不正常，再找到Children里面耗时最多的setContenView，一步步下去，最后定位到如下的位置：

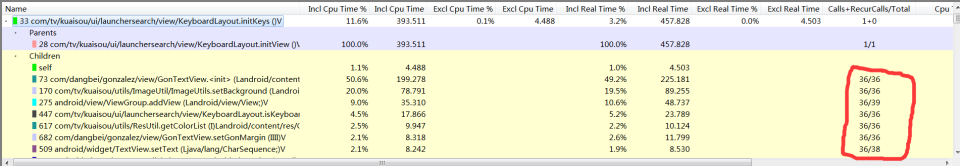

可以看到是KeybordLayout中initView()方法，继续如图：

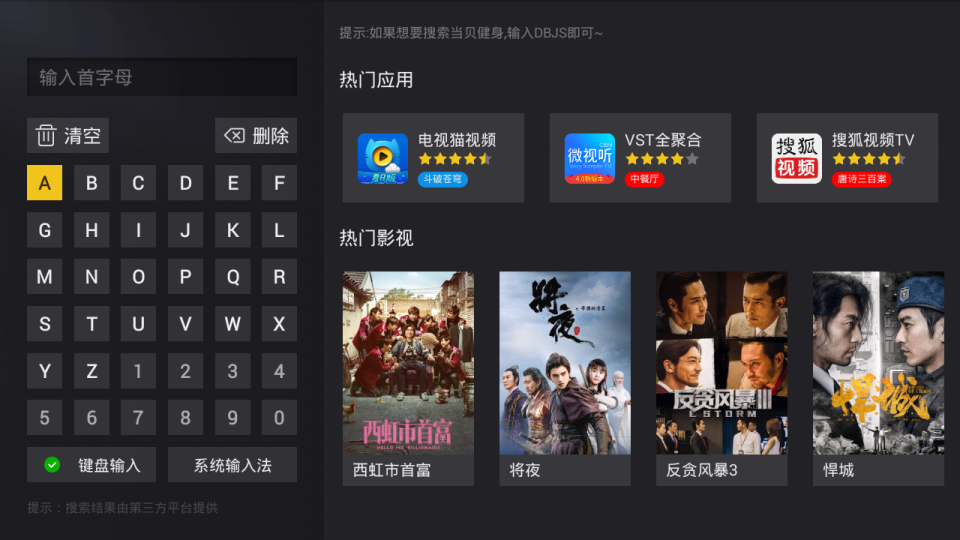

可以看到有些函数被重复调用了多次，接下来就是分析优化这个方法了，先看下LauncherSearchActvity的界面：


左边的区域是KeybordLayout在initView()进行键码的初始化如下：

for (int i = 0; i < 6; i++) {
    for (int j = 0; j < 6; j++) {
        GonTextView mButton = new GonTextView(getContext());
        mButton.setFocusable(true);
        mButton.setGravity(Gravity.CENTER);
        if (j == 5) {
            mButton.setOnKeyListener(this);
            mButton.setTag(RIGHT_ROW_TAG);
        } else if (j == 0) {
            mButton.setId(DEFAULT_FOCUS_VIEW_ID);
        }
        mButton.getPaint().setFakeBoldText(true);
        mButton.setText(text_str[i][j]);
        ImageUtils.setBackground(mButton, R.drawable.sel_search_keyboard_item_solid);
        mButton.setTextColor(ResUtil.getColorList(isKeyboardNum(text_str[i][j]) ? R.color.sel_color_search_keyboard_item_123 : R.color.sel_color_search_keyboard_item_abc));
        keyboardAcherView.addView(mButton);

        //adapter
        mButton.setGonTextSize(38);
        mButton.setGonSize(70, 70);
        mButton.setGonMargin(j * (24 + 70), i * (24 + 70), 0, 0);

        // gain defualt focus item
        if (i == 0 && j == 0) {
            mButton.requestFocus();
        }
        mButton.setOnClickListener(v -> editText.append(((TextView) v).getText().toString()));
    }
}

可以看到36次循环，所以出现了上上张图的Call+Recur Calls/Total中的值是36/36，这边可以简单优化下，将键码GonTextView 放到一个集合里面，这步的操作放在子线程，然后在主线程遍历，addView()就好了，代码如下：

  Observable.create((ObservableOnSubscribe<ArrayList<ViewWrapper>>) e -> {
            ArrayList<ViewWrapper> gonTextViews = initKeys();
            e.onNext(gonTextViews);
            e.onComplete();
        }).subscribeOn(RxCompat.getSchedulerOnDb())
                .observeOn(RxCompat.getSchedulerOnMain()).subscribe(new RxCompatObserver<ArrayList<ViewWrapper>>() {
            @Override
            public void onSubscribeCompat(Disposable d) {

            }

            @Override
            public void onNextCompat(ArrayList<ViewWrapper> gonTextViews) {
                GonRelativeLayout keyboardAcherView = (GonRelativeLayout) findViewById(R.id.ll_keys);
                keyboardAcherView.removeAllViews();

                for (ViewWrapper viewWrapper : gonTextViews) {
                    keyboardAcherView.addView(viewWrapper.gonTextView);
//                    keyboardAcherView.reqLa
                    //adapter
                    viewWrapper.gonTextView.setGonTextSize(38);
                    viewWrapper.gonTextView.setGonSize(70, 70);
                    viewWrapper.gonTextView.setGonMargin(viewWrapper.x * (24 + 70), viewWrapper.y * (24 + 70), 0, 0);
                    if (viewWrapper.x == 0 && viewWrapper.y == 0) {
                        viewWrapper.gonTextView.requestFocus();
                    }
                }
                setVisibility(VISIBLE);
                if (SpUtil.getBoolean(SpUtil.SpKey.IS_INPUT_METHOD, false)) {
                    postDelayed(() -> btnInputMethod.performClick(), 50);
                }
            }
        });

private ArrayList<ViewWrapper> initKeys() {
    ArrayList<ViewWrapper> gonTextViews = new ArrayList<>(36);
    String[][] text_str = new String[][]{
            {"A", "B", "C", "D", "E", "F"},
            {"G", "H", "I", "J", "K", "L"},
            {"M", "N", "O", "P", "Q", "R"},
            {"S", "T", "U", "V", "W", "X"},
            {"Y", "Z", "1", "2", "3", "4"},
            {"5", "6", "7", "8", "9", "0"}
    };
    for (int i = 0; i < 6; i++) {
        for (int j = 0; j < 6; j++) {
            GonTextView mButton = new GonTextView(getContext());
            mButton.setFocusable(true);
            mButton.setGravity(Gravity.CENTER);
            if (j == 5) {
                mButton.setOnKeyListener(this);
                mButton.setTag(RIGHT_ROW_TAG);
            } else if (j == 0) {
                mButton.setId(DEFAULT_FOCUS_VIEW_ID);
            }
            mButton.getPaint().setFakeBoldText(true);
            mButton.setText(text_str[i][j]);
            ImageUtils.setBackground(mButton, R.drawable.sel_search_keyboard_item_solid);
            mButton.setTextColor(ResUtil.getColorList(isKeyboardNum(text_str[i][j]) ? R.color.sel_color_search_keyboard_item_123 : R.color.sel_color_search_keyboard_item_abc));
            gonTextViews.add(new ViewWrapper(i,j,mButton));


            mButton.setOnClickListener(v -> editText.append(((TextView) v).getText().toString()));
        }
    }
    return gonTextViews;
}

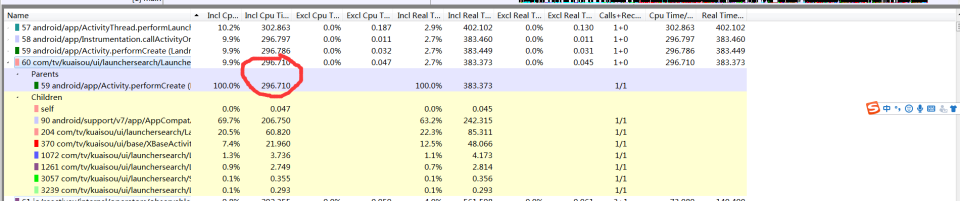

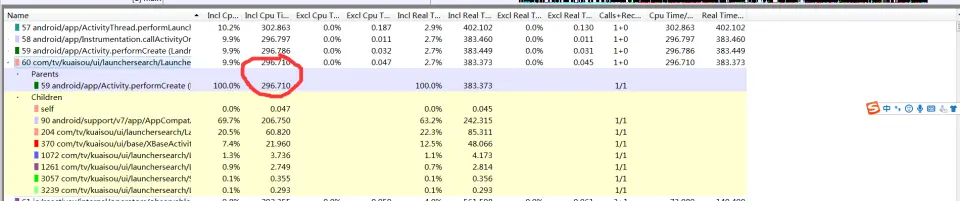

结果如图：


从原来的1000多毫秒到不到300毫秒，提升还是很大的！

码字不易，期待各位的赞赏！！！
