Android 自定义优雅的BezierSeekBar 之撸码解析某设计网经常会有很多优秀漂亮的交互设计作品，有一天，偶

0x0 前言

某设计网经常会有很多优秀漂亮的交互设计作品，有一天，偶遇这样的效果，动画流畅，交互自然，于是埋头自己解剖其中的元素，做了个开源控件，十来天有了一百来个star，觉得很受欢迎，今天专门写这潦草几笔，分享案发经过，希望对同行有所帮助。

0x1 准备

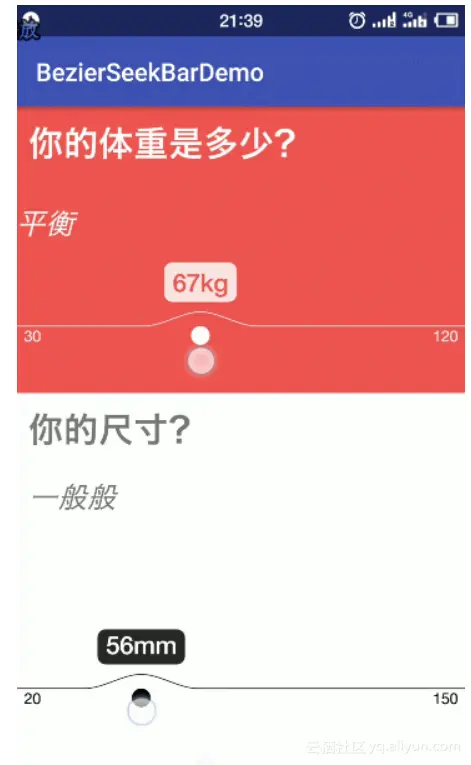

效果图

preview效果分析 曲线部分

两个三阶贝塞尔曲线

1、默认状态：直线，首尾标注，默认值标注。
2、手指按下：曲线动画执行，标识小圆规则地放大，值的标注根据曲线波峰相对位置不变，向上同速移动，同时，标注背景渐变加深，动画结束。
3、手指拖动效果：曲线、小圆形、标注三者同时跟随触摸点移动，同时更新标注值。
4、手指离开屏幕：曲线收回动画执行，标识小圆规则缩小到默认状态，选中的值跟随波峰下沉到默认状态，标注背景渐变消失，动画结束。

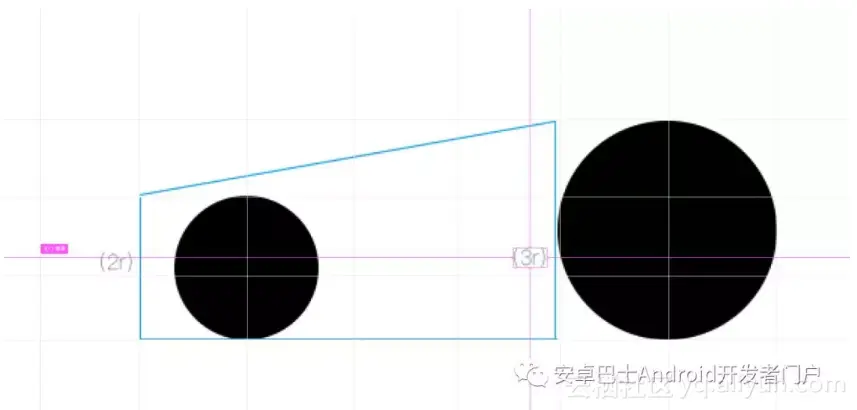

圆形指示器部分

缩放效果

拆解状态三部分：默认状态、触摸过程中、触摸后状态。其中默认状态下指示器很小的圆形，距离水平曲线下方一个约定距离，当按下过程中，圆最下方坐标不变，圆直径逐渐增大，圆顶部与曲线的距离不变，直到动画结束。

功能分析

1、控件内元素：标尺、标注用的小圆、选中值，均可配置各自的颜色，
2、可配置值范围，
3、可配置默认值，
4、可实时监听选中的值。
5、可显示单位。

技术分析

曲线部分

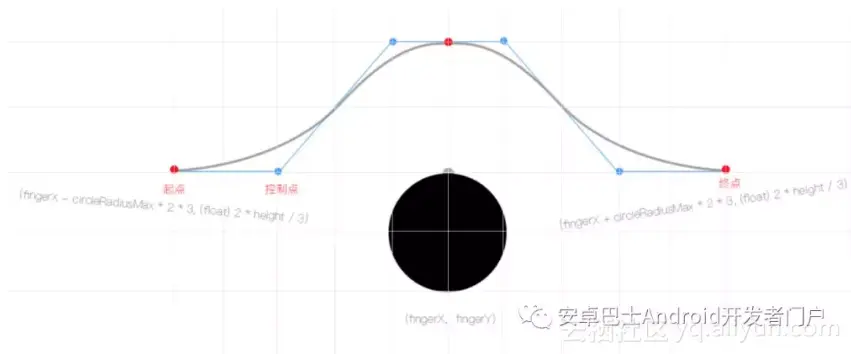

通过静态截图可知本控件主要元素为触摸触发的曲线和其伸缩效果。让我们来简单分析一下曲线部分的结构：
//这里展示曲线拆解图
拆解后，触摸部分为六阶贝塞尔曲线，五个基准点，四个控制点，我们将它拆分成两个三阶曲线即可。其中，首尾基准点的Y坐标固定，X坐标随着触摸位置相对移动，剩下的基准点X坐标相对固定，Y坐标根据动画规律升降。再说控制点，为保障默认状态下，曲线部分为水平，首尾两个控制点的Y坐标固定，X坐标相对固定，中间两个控制点Y坐标和中间那个基准点一致，X相对中间基准点固定。
（通过上面的拆解，可以让曲线在默认状态下是一条水平直线，并且在按下状态下，与水平位置、波峰位置，能有比较自然的过度弧形，不至于那么生硬。）

圆形指示器部分

普通圆形，相对自身底部向上变大、向下缩小还原。

动画部分

按下时的动画采用普通的ValueAnimator，匀速LinearInterpolator。另外还有个选中值的背景变化，根据动画进度改变画笔Alpha值即可。
//这里写点动画代码啰。

0x2 代码实现

泡杯茶，挽起袖子开撸！
继承View：

public class BezierSeekBar extends View {

public BezierSeekBar(Context context) {

super(context);

init(context, null);

}

public BezierSeekBar(Context context, @Nullable AttributeSet attrs) {

super(context, attrs);

init(context, attrs);

}

public BezierSeekBar(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {

super(context, attrs, defStyleAttr);

init(context, attrs);

}

@RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)

public BezierSeekBar(Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) {

super(context, attrs, defStyleAttr, defStyleRes);

init(context, attrs);

}

private void init(Context context, AttributeSet attrs) {

this.context = context;

}

先绘制出曲线效果：

//第一个三阶曲线

bezierPath.moveTo(this.fingerX - circleRadiusMax * 2 * 3, (float) 2 * height / 3);

 bezierPath.cubicTo(this.fingerX - circleRadiusMax * 2 * 2, (float) 2 * height / 3, this.fingerX - circleRadiusMax * 2 * 1, (float) 2 * height / 3 - bezierHeight, this.fingerX, (float) 2 * height / 3 - bezierHeight);

//第二个三阶曲线

bezierPath.moveTo(this.fingerX, (float) 2 * height / 3 - bezierHeight);

 bezierPath.cubicTo(this.fingerX + circleRadiusMax * 2, (float) 2 * height / 3 - bezierHeight, this.fingerX + circleRadiusMax * 2 * 2, (float) 2 * height / 3, this.fingerX + circleRadiusMax * 2 * 3, (float) 2 * height / 3);

改变其Y坐标，让曲线恢复默认状态：
绘制完整线条：

//line1

bezierPath.reset();

bezierPath.moveTo(0, (float) 2 * height / 3);

bezierPath.lineTo(this.fingerX - circleRadiusMax * 2 * 3, (float) 2 * height / 3);

//bezier1

bezierPath.moveTo(this.fingerX - circleRadiusMax * 2 * 3, (float) 2 * height / 3);

 bezierPath.cubicTo(this.fingerX - circleRadiusMax * 2 * 2, (float) 2 * height / 3, this.fingerX - circleRadiusMax * 2 * 1, (float) 2 * height / 3 - bezierHeight, this.fingerX, (float) 2 * height / 3 - bezierHeight);

//bezier2

bezierPath.moveTo(this.fingerX, (float) 2 * height / 3 - bezierHeight);

 bezierPath.cubicTo(this.fingerX + circleRadiusMax * 2, (float) 2 * height / 3 - bezierHeight, this.fingerX + circleRadiusMax * 2 * 2, (float) 2 * height / 3, this.fingerX + circleRadiusMax * 2 * 3, (float) 2 * height / 3);

//line2

bezierPath.lineTo(width, (float) 2 * height / 3);

canvas.drawPath(bezierPath, bezierPaint);

添加Touch事件拦截，按下时显示曲线：

@Override

public boolean onTouchEvent(MotionEvent event) {

switch (event.getAction()) {

case MotionEvent.ACTION_DOWN:

fingerX = event.getX();

if (fingerX < 0F) fingerX = 0F;

if (fingerX > width) fingerX = width;

//触摸介质进入控件，开始动画过渡

this.animatorFingerIn.start();

break;

case MotionEvent.ACTION_MOVE:

fingerX = event.getX();

if (fingerX < 0F) fingerX = 0F;

if (fingerX > width) fingerX = width;

postInvalidate();

break;

case MotionEvent.ACTION_UP:

//触摸介质离开控件，执行动画

this.animatorFingerOut.start();

break;

}

valueSelected = Integer.valueOf(decimalFormat.format(valueMin + (valueMax - valueMin) * fingerX / width));

if (selectedListener != null) {

selectedListener.onSelected(valueSelected);

}

return true;

}

添加动画效果：

this.animatorFingerIn = ValueAnimator.ofFloat(0f, 1f);

this.animatorFingerIn.setDuration(200L);

this.animatorFingerIn.setInterpolator(new LinearInterpolator());

this.animatorFingerOut = ValueAnimator.ofFloat(1f, 0f);

this.animatorFingerOut.setDuration(200L);

this.animatorFingerOut.setInterpolator(new LinearInterpolator());

this.animatorFingerOut.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

@Override

public void onAnimationUpdate(ValueAnimator animation) {

float progress = (float) animation.getAnimatedValue();

animInFinshed = (progress >= 0.15F);

txtSelectedBgPaint.setAlpha((int) (255 * (progress - 0.15F)));

if (progress >= 0.95F) {

textPaint.setColor(colorValueSelected);

} else {

textPaint.setColor(colorValue);

}

bezierHeight = circleRadiusMax * 1.5F * progress;

circleRadius = circleRadiusMin + (circleRadiusMax - circleRadiusMin) * progress;

spaceToLine = circleRadiusMin * 2 * (1F - progress);

postInvalidate();

}

});

绘制圆形指示器，根据动画进度改变其大小：

 canvas.drawCircle(this.fingerX, (float) 2 * height / 3 + spaceToLine + circleRadius, circleRadius, ballPaint);

添加其它辅助元素后，配置通用属性，抛出公共方法：

<declare-styleable name="BezierSeekBar">

//曲线颜色

<attr name="bsBar_color_line" format="reference|color" />

//圆形指示器颜色

<attr name="bsBar_color_ball" format="reference|color" />

//阀值的文本颜色

<attr name="bsBar_color_value" format="reference|color" />

//选中值的文本颜色

<attr name="bsBar_color_value_selected" format="reference|color" />

//选中值的文本颜色背景

<attr name="bsBar_color_bg_selected" format="reference|color" />

//阀值最小

<attr name="bsBar_value_min" format="integer" />

//阀值最大

<attr name="bsBar_value_max" format="integer" />

//默认选中值

<attr name="bsBar_value_selected" format="integer" />

//单位

<attr name="bsBar_unit" format="reference|string" />

</declare-styleable>

private void initAttr(Context context, AttributeSet attrs) {

if (attrs != null) {

TypedArray attributes = context.obtainStyledAttributes(attrs, R.styleable.BezierSeekBar);

this.colorBall = attributes.getColor(R.styleable.BezierSeekBar_bsBar_color_ball, Color.BLACK);

this.colorLine = attributes.getColor(R.styleable.BezierSeekBar_bsBar_color_line, Color.BLACK);

this.colorValue = attributes.getColor(R.styleable.BezierSeekBar_bsBar_color_value, Color.BLACK);

this.colorValueSelected = attributes.getColor(R.styleable.BezierSeekBar_bsBar_color_value_selected, Color.WHITE);

this.colorBgSelected = attributes.getColor(R.styleable.BezierSeekBar_bsBar_color_bg_selected, Color.BLACK);

this.valueMin = attributes.getInteger(R.styleable.BezierSeekBar_bsBar_value_min, 30);

this.valueMax = attributes.getInteger(R.styleable.BezierSeekBar_bsBar_value_max, 150);

this.valueSelected = attributes.getInteger(R.styleable.BezierSeekBar_bsBar_value_selected, 65);

this.unit = attributes.getString(R.styleable.BezierSeekBar_bsBar_unit) + "";

attributes.recycle();

}

最后，测试一下:

<tech.nicesky.bezierseekbar.BezierSeekBar

android:id="@+id/bsBar_test"

app:bsBar_color_ball="@android:color/white"

app:bsBar_color_bg_selected="@android:color/white"

app:bsBar_color_line="@android:color/white"

app:bsBar_color_value="@android:color/white"

app:bsBar_color_value_selected="#ef5350"

app:bsBar_value_min="30"

app:bsBar_value_max="120"

app:bsBar_value_selected="65"

app:bsBar_unit="kg"

android:layout_width="match_parent"

android:layout_height="wrap_content"

/>

完美 :) !

原文发布时间为：2018-11-19 本文作者：fairytale110 本文来自云栖社区合作伙伴“安卓巴士Android开发者门户”，了解相关信息可以关注“ 安卓巴士Android开发者门户”。
