时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有：
- 角色（Actor）
- 对象（Object）
- 生命线（Lifeline）
- 控制焦点（Focus of Control）
- 消息（Message）
- 自关联消息（Self-Message）
- Combined Fragments
完成课程创建功能，主要流程有：
- 请求添加课程页面，填写课程表单，点击【create】按钮
- 添加课程信息到数据库
- 向课程对象追加主题信息
- 为课程指派教师
- 完成课程创建功能

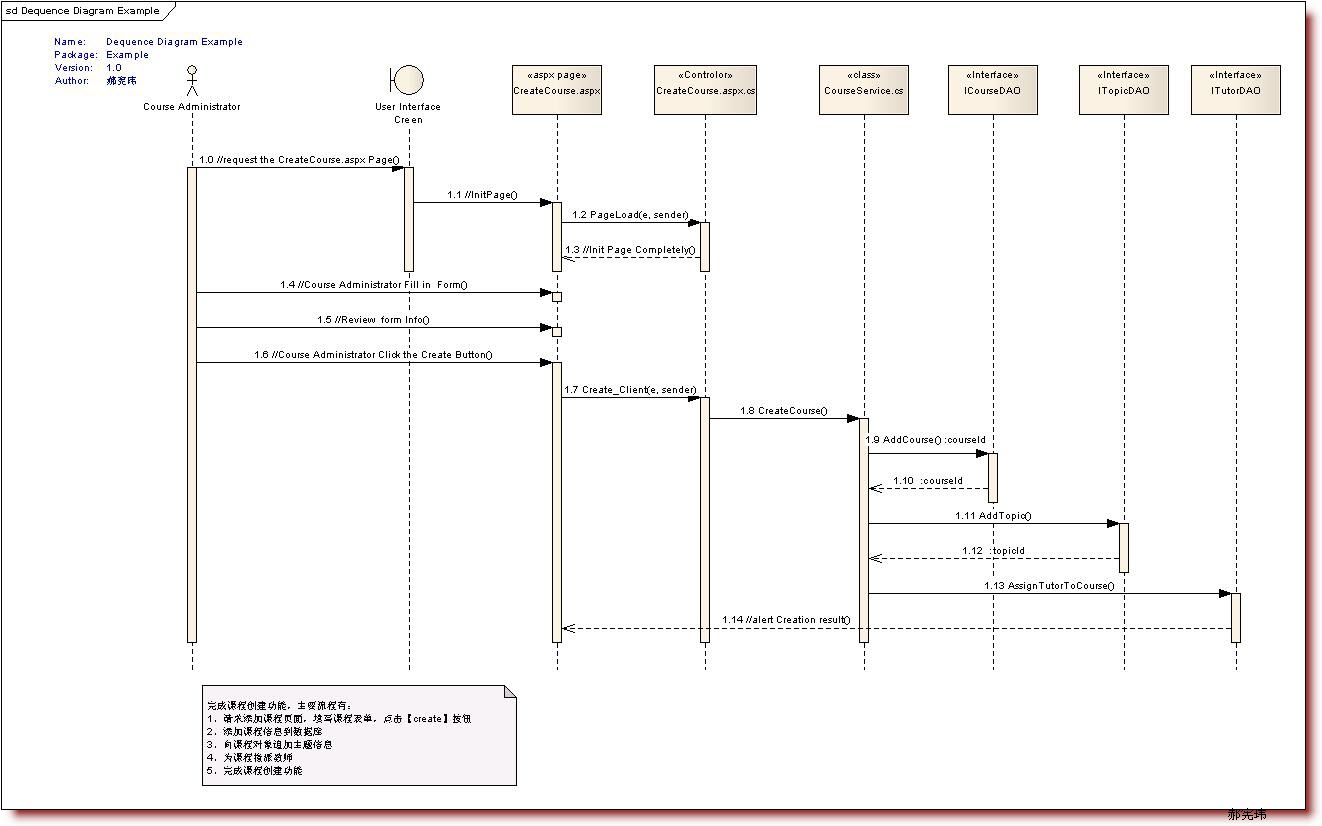

时序图实例分析
- 序号1.0-1.3完成页面的初始化
- 序号1.4-1.5课程管理员填充课程表单
- 序号1.6-1.7课程管理员点击【Create】按钮，并响应点击事件
- 序号1.8 Service层创建课程
- 序号1.9-1.10添加课程到数据库，并返回课程编号CourseId
- 序号1.11-1.12添加课程主题到数据库，并返回主题编号topicId
- 序号1.13给课程指派教师
- 序号1.14向界面抛创建课程成功与否的消息
