Istio Routing极简教程

sola伟
541 阅读5分钟
原文链接： mp.weixin.qq.com

在学习像Istio这样的新技术时，看一下示例应用程序总是一个好主意。 Istio repo有一些示例[1]应用程序，但它们似乎有各种不足。 文档中的BookInfo是一个很好的示例。 但是，对于我而言，它太冗长，服务太多，而且文档似乎专注于管理BookInfo应用程序，而不是从头开始构建。 有一个较小的helloworld例子，但它更多的是关于自动伸缩而不是其他。 在这篇文章中，我想介绍一下基础知识，并展示如何从头开始构建支持Istio的“HelloWorld”应用程序。 要记住的一点是，Istio只管理你应用的流量。 在这种情况下，应用程序生命周期由底层平台Kubernetes管理。 因此，你需要了解容器和Kubernetes基础知识，并且需要了解Istio Routing原语，例如Gateway，VirtualService，DestinationRule。 我假设大多数人都知道容器和Kubernetes基础知识。 我将在本文中专注于Istio Routing。 基础步骤

以下这些大致就是你需要遵循的，以获得Istio的“HelloWorld”应用程序的步骤：

  1. 创建一个Kubernetes集群并安装带有sidecare自动注入的Istio。

  2. 使用你选择的语言创建Hello World应用程序，创建Docker镜像并将其推送到公共镜像仓库。

  3. 为你的容器创建Kubernetes Deployment和Service。

  4. 创建Gateway以启用到群集的HTTP(S)流量。

  5. 创建VirtualService[2]，通过Gateway公开Kubernetes服务。

  6. （可选）如果要创建多个版本应用程序，请创建DestinationRule[3]以定义可从VirtualService引用的subsets。

  7. （可选）如果要在服务网格外部调用其他外部服务，请创建ServiceEntry[4]。

我不会在本文中介绍步骤1和2，因为它们不是特定于Istio的。 如果您需要有关这些步骤的帮助，可以查看我在本文末尾提到的文章。 第3步也不是Istio特定的，但它是其他一切的先决条件，所以让我们从那开始。 Deployment和Service

正如我所提到的，应用程序生命周期由Kubernetes管理。 因此，您需要从创建Kubernetes Deployment和Service开始。 我的情况如下，我有一个容器化的ASP.NET核心应用程序，其镜像我已经推送到谷歌镜像仓库。 让我们从创建一个 aspnetcore.yaml文件开始：
  1. apiVersion: v1
  2. kind: Service
  3. metadata:
  4.   name: aspnetcore-service
  5.   labels:
  6.     app: aspnetcore
  7. spec:
  8.   ports:
  9.   - port: 8080
  10.     name: http
  11.   selector:
  12.     app: aspnetcore
  13. ---
  14. apiVersion: extensions/v1beta1
  15. kind: Deployment
  16. metadata:
  17.   name: aspnetcore-v1
  18. spec:
  19.   replicas: 1
  20.   template:
  21.     metadata:
  22.       labels:
  23.         app: aspnetcore
  24.         version: v1
  25.     spec:
  26.       containers:
  27.       - name: aspnetcore
  28.         image: gcr.io/istio-project-212517/hello-dotnet:v1
  29.         imagePullPolicy: Always #IfNotPresent
  30.         ports:
  31.         - containerPort: 8080
创建Deployment和Service：
  1. $ kubectl apply -f aspnetcore.yaml
  2. service "aspnetcore-service" created
  3. deployment.extensions "aspnetcore-v1" created
到目前为止没有任何特定的针对Istio的内容。 Gateway

我们现在可以开始研究Istio Routing。 首先，我们需要为服务网格启用HTTP/HTTPS流量。 为此，我们需要创建一个网关。 Gateway描述了在边缘运行的负载均衡，用于接收传入或传出的HTTP/TCP连接。 让我们创建一个 aspnetcore-gateway.yaml文件：
  1. apiVersion: networking.istio.io/v1alpha3
  2. kind: Gateway
  3. metadata:
  4.   name: aspnetcore-gateway
  5. spec:
  6.   selector:
  7.     istio: ingressgateway # use istio default controller
  8.   servers:
  9.   - port:
  10.       number: 80
  11.       name: http
  12.       protocol: HTTP
  13.     hosts:
  14.     - "*"
创建Gateway：
  1. $ kubectl apply -f aspnetcore-gateway.yaml
  2. gateway.networking.istio.io "aspnetcore-gateway" created
此时，我们为集群启用了HTTP流量。 我们需要将之前创建的Kubernetes服务映射到Gateway。 我们将使用VirtualService执行此操作。 VirtualService

VirtualService实际上将Kubernetes服务连接到Istio网关。 它还可以执行更多操作，例如定义一组流量路由规则，以便在主机被寻址时应用，但我们不会深入了解这些细节。 让我们创建一个 aspnetcore-virtualservice.yaml文件：
  1. apiVersion: networking.istio.io/v1alpha3
  2. kind: VirtualService
  3. metadata:
  4.   name: aspnetcore-virtualservice
  5. spec:
  6.   hosts:
  7.   - "*"
  8.   gateways:
  9.   - aspnetcore-gateway
  10.   http:
  11.   - route:
  12.     - destination:
  13.         host: aspnetcore-service
请注意，VirtualService与特定网关绑定，并定义引用Kubernetes服务的主机。 创建VirtualService：
  1. $ kubectl apply -f aspnetcore-virtualservice.yaml
  2. virtualservice.networking.istio.io "aspnetcore-virtualservice" created
测试V1版本APP

我们准备测试我们的应用程序了。 我们需要获取Istio Ingress Gateway的IP地址：
  1. $ kubectl get svc istio-ingressgateway -n istio-system
  2. NAME                   TYPE           CLUSTER-IP     EXTERNAL-IP
  3. istio-ingressgateway   LoadBalancer   10.31.247.41   35.240.XX.XXX

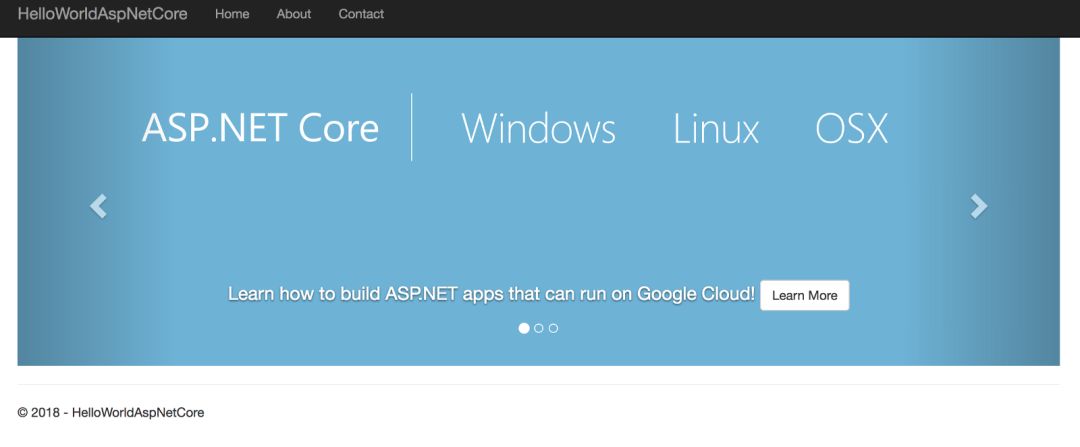

当我们在浏览器中打开 EXTERNAL-IP时，我们应该看到HelloWorld ASP.NET Core应用程序：  DestinationRule

在某些时候，你希望将应用更新为新版本。 也许你想分割两个版本之间的流量。你需要创建一个DestinationRule来定义是哪些版本，在Istio中称为subset。 首先，更新aspnetcore.yaml文件以使用v2版本的容器定义v2的deployment：
  1. apiVersion: v1
  2. kind: Service
  3. metadata:
  4.   name: aspnetcore-service
  5.   labels:
  6.     app: aspnetcore
  7. spec:
  8.   ports:
  9.   - port: 8080
  10.     name: http
  11.   selector:
  12.     app: aspnetcore
  13. ---
  14. apiVersion: extensions/v1beta1
  15. kind: Deployment
  16. metadata:
  17.   name: aspnetcore-v1
  18. spec:
  19.   replicas: 1
  20.   template:
  21.     metadata:
  22.       labels:
  23.         app: aspnetcore
  24.         version: v1
  25.     spec:
  26.       containers:
  27.       - name: aspnetcore
  28.         image: gcr.io/istio-project-212517/hello-dotnet:v1
  29.         imagePullPolicy: Always #IfNotPresent
  30.         ports:
  31.         - containerPort: 8080
  32. ---
  33. apiVersion: extensions/v1beta1
  34. kind: Deployment
  35. metadata:
  36.   name: aspnetcore-v2
  37. spec:
  38.   replicas: 1
  39.   template:
  40.     metadata:
  41.       labels:
  42.         app: aspnetcore
  43.         version: v2
  44.     spec:
  45.       containers:
  46.       - name: aspnetcore
  47.         image: gcr.io/istio-project-212517/hello-dotnet:v2
  48.         imagePullPolicy: Always #IfNotPresent
  49.         ports:
  50.         - containerPort: 8080
创建新的Deployment：
  1. $ kubectl apply -f aspnetcore.yaml
  2. service "aspnetcore-service" unchanged
  3. deployment.extensions "aspnetcore-v1" unchanged
  4. deployment.extensions "aspnetcore-v2" created

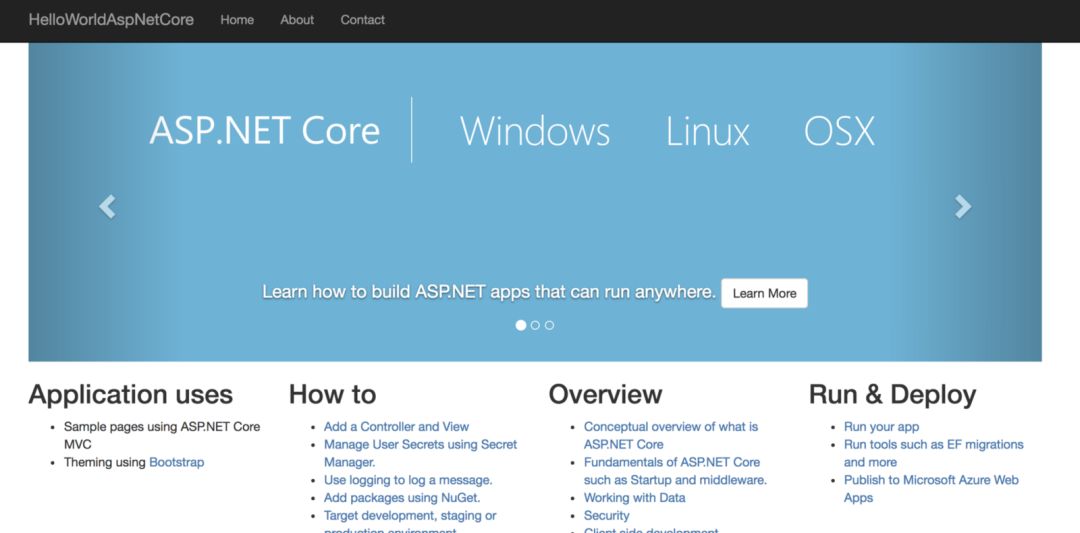

如果使用EXTERNAL-IP刷新浏览器，您将看到应用程序的v1和v2版本交替出现：   这是符合预期的，因为两个版本都暴露在相同的Kubernetes服务之后：aspnetcore-service。 如果您想将服务仅指向v2，该怎么办？ 这可以通过在VirtualService中指定subset来完成，但我们需要首先在DestinationRules中定义这些subset。DestinationRule本质上是将标签映射到Istio的subset。 创建一个 aspnetcore-destinationrule.yaml文件：
  1. apiVersion: networking.istio.io/v1alpha3
  2. kind: DestinationRule
  3. metadata:
  4.   name: aspnetcore-destinationrule
  5. spec:
  6.   host: aspnetcore-service
  7.   trafficPolicy:
  8.     tls:
  9.       mode: ISTIO_MUTUAL
  10.   subsets:
  11.   - name: v1
  12.     labels:
  13.       version: v1
  14.   - name: v2
  15.     labels:
  16.       version: v2
创建DestinationRule：
  1. $ kubectl apply -f aspnetcore-destinationrule.yaml
  2. destinationrule.networking.istio.io "aspnetcore-destinationrule" created
现在你可以从VirtualService来引用v2 subset：
  1. apiVersion: networking.istio.io/v1alpha3
  2. kind: VirtualService
  3. metadata:
  4.   name: aspnetcore-virtualservice
  5. spec:
  6.   hosts:
  7.   - "*"
  8.   gateways:
  9.   - aspnetcore-gateway
  10.   http:
  11.   - route:
  12.     - destination:
  13.         host: aspnetcore-service
  14.          subset: v2
更新VirtualService：
  1. $ kubectl apply -f aspnetcore-virtualservice.yaml
  2. virtualservice.networking.istio.io "aspnetcore-virtualservice" configured
如果你现在继续浏览EXTERNAL-IP，您现在应该只能看到应用程序的v2版本。 ServiceEntry

我想在Istio Routing中提到的最后一件事是ServiceEntry。默认情况下，Istio中的所有外部流量都被阻止。如果要启用外部流量，则需要创建ServiceEntry以列出为外部流量启用的协议和主机。我不会在这篇文章中展示一个例子，但你可以在这里[4]阅读更多相关内容。 希望这篇文章对你有用！如果您想了解更多信息，可以使用codelab系列以下两部分，其中所有这些概念和更多内容将在逐步的详细教程中进行说明：

  • https://codelabs.developers.google.com/codelabs/cloud-istio-aspnetcore-part1

  • https://codelabs.developers.google.com/codelabs/cloud-istio-aspnetcore-part2

相关链接：

  1. https://github.com/istio/istio/tree/master/samples

  2. https://istio.io/docs/reference/config/istio.networking.v1alpha3/#VirtualService

  3. https://istio.io/docs/reference/config/istio.networking.v1alpha3/#DestinationRule

  4. https://istio.io/docs/reference/config/istio.networking.v1alpha3/#ServiceEntry

原文链接：https://medium.com/google-cloud/istio-routing-basics-14feab3c040e
