一、简介

一、什么是runloop

  runloop是一个通过管理内部循环来接收和处理App运行期间消息事件的一个对象

事件(比如说触摸事件、UI刷新事件、定时器事件、Selector事件)和消息,

二、三个重要的作用

1.保持程序的持续运行 保活

2.处理App中的各种事件（比如触摸事件、定时器事件等）

3.节省CPU资源，提高程序性能：该做事时做事，该休息时休息

三、可以检测的三种事件类型

分别是CFRunLoopSource、CFRunLoopTimer、CFRunLoopObserver

要让一个RunLoop跑起来还需要run loop modes，每一个source, timer和observer添加到RunLoop中时必须要与一个模式（CFRunLoopMode）相关联才可以运行。

RunLoop主要处理以下6类事件 主线程所有函数 都是从6个函数之一 调起

 1、RunLoopObserver 触发

 2、消息通知、非延迟的perform、dispatch调用、block回调、KVO

 3、MAIN_DISPATCH_QUEUE - 主调度队列

 4、TIMER_CALLBACK - 延迟的perform, 延迟dispatch调用

 5、Source0 - 处理App内部事件、App自己负责管理（触发），如UIEvent、CFSocket。普通函数调用，系统调用

 6、Source1 - 由RunLoop和内核管理，Mach port驱动，如CFMachPort、CFMessagePort

下面具体介绍

CFRunLoopSourceRef

source是RunLoop的数据源(输入源)的抽象类(protocol),

Source有两个版本：Source0 和 Source1

    • source0：处理App内部事件，App自己负责管理（触发runloop），如UIEvent，CFSocket；只包含了一个回调（函数指针），使用时，你需要先调用 CFRunLoopSourceSignal(source)，将这个 Source 标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop，让其处理这个事件。                                  处理App内部事件,App自己负责管理(出发),如UIEvent(Touch事件等，GS发起到RunLoop运行再到事件回调到UI)、CFSocketRef。
    • Source1：由RunLoop和内核管理，由mach_port驱动（特指port-based事件），如CFMachPort（轻量级的进程间通信的方式，NSPort就是对它的封装，还有Runloop的睡眠和唤醒就是通过它来做的）、CFMessagePort、NSSocketPort。特别要注意一下Mach port的概念，它是一个轻量级的进程间通讯的方式，可以理解为它是一个通讯通道，假如同时有几个进程都挂在这个通道上，那么其它进程向这个通道发送消息后，这些挂在这个通道上的进程都可以收到相应的消息。这个Port的概念非常重要，因为它是RunLoop休眠和被唤醒的关键，它是RunLoop与系统内核进行消息通讯的窗口。



CFRunLoopTimerRef

基于时间的触发器，它和 NSTimer 是toll-free bridged 的，可以混用（底层基于使用mk_timer实现）。它受RunLoop的Mode影响（GCD的定时器不受RunLoop的Mode影响），当其加入到 RunLoop 时，RunLoop会注册对应的时间点，当时间点到时，RunLoop会被唤醒以执行那个回调。如果线程阻塞或者不在这个Mode下，触发点将不会执行，一直等到下一个周期时间点触发。


CFRunLoopObserverRef

观察者，每个 Observer 都包含了一个回调（函数指针），当 RunLoop 的状态发生变化时，观察者就能通过回调接受到这个变化。可以观测的时间点有以下几个

enum CFRunLoopActivity {
    kCFRunLoopEntry              = (1 << 0),    // 即将进入Loop
    kCFRunLoopBeforeTimers      = (1 << 1),    // 即将处理 Timer
    kCFRunLoopBeforeSources     = (1 << 2),    // 即将处理 Source
    kCFRunLoopBeforeWaiting     = (1 << 5),    // 即将进入休眠
    kCFRunLoopAfterWaiting      = (1 << 6),    // 刚从休眠中唤醒
    kCFRunLoopExit               = (1 << 7),    // 即将退出Loop
    kCFRunLoopAllActivities     = 0x0FFFFFFFU  // 包含上面所有状态
};
typedef enum CFRunLoopActivity CFRunLoopActivity;

这里要提一句的是，timer和source1（也就是基于port的source）可以反复使用，比如timer设置为repeat，port可以持续接收消息，而source0在一次触发后就会被runloop移除。

上面的 Source/Timer/Observer 被统称为 mode item，一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 item 都没有，则 RunLoop 会直接退出，不进入循环。

RunLoop的Mode

CFRunLoopMode 和 CFRunLoop的结构大致如下：

struct __CFRunLoopMode {
    CFStringRef _name;            // Mode Name, 例如 @"kCFRunLoopDefaultMode"
    CFMutableSetRef _sources0;    // Set
    CFMutableSetRef _sources1;    // Set
    CFMutableArrayRef _observers; // Array
    CFMutableArrayRef _timers;    // Array
    ...
};

struct __CFRunLoop {
    CFMutableSetRef _commonModes;     // Set
    CFMutableSetRef _commonModeItems; // Set<Source/Observer/Timer>
    CFRunLoopModeRef _currentMode;    // Current Runloop Mode
    CFMutableSetRef _modes;           // Set
    ...
};
一个RunLoop包含了多个Mode，每个Mode又包含了若干个Source/Timer/Observer。

每次调用 RunLoop的主函数时，只能指定其中一个Mode，这个Mode被称作CurrentMode。

如果需要切换 Mode，只能退出Loop，再重新指定一个Mode进入。

这样做主要是为了分隔开不同Mode中的Source/Timer/Observer，让其互不影响。下面是5种Mode
  • kCFDefaultRunLoopMode
    • App的默认Mode，通常主线程是在这个Mode下运行
  • UITrackingRunLoopMode
    • 界面跟踪Mode，用于ScrollView追踪触摸滑动，保证界面滑动时不受其他Mode影响
  • UIInitializationRunLoopMode
    • 在刚启动App时第进入的第一个Mode，启动完成后就不再使用
  • GSEventReceiveRunLoopMode
    • 接受系统事件的内部Mode，通常用不到
  • kCFRunLoopCommonModes
    • 这是一个占位用的Mode，不是一种真正的Mode


RunLoop运行机制



RunLoop的挂起和唤醒

Runloop的挂起，实际上是指定一个端口，给内核发消息，这里是一个等待消息，就是等待被唤醒。

1、指定用于被唤醒的mach port端口；
2、调用mach_msg监听唤醒端口，被唤醒前，系统内核将这个线程挂起，停留在mach_msg_trap状态；
3、由另一个线程（或者另一个进程中的某个线程）向内核发送这个端口的msg后，trap状态被唤醒，RunLoop继续开始干活。


这接种情况下会被唤醒

  1. 存在Source0被标记为待处理，系统调用CFRunLoopWakeUp唤醒线程处理事件
  2. 定时器时间到了
  3. RunLoop自身的超时时间到了
  4. RunLoop外部调用者唤醒
RunLoop 的核心就是一个 mach_msg() ，RunLoop 调用这个函数去接收消息，如果没有别人发送 port 消息过来，内核会将线程置于等待状态。


RunLoop和线程

线程的作用是用来执行特定的一个或多个任务,但是在默认情况下,线程执行完之后就会退出,就不能再执行任务了。RunLoop让线程能够处理任务,并不退出

1. iOS开发中会遇到两个线程对象: pthread_t和NSThread，pthread_t和NSThread 是一一对应的

 pthread_main_thread_np()或 [NSThread mainThread]来获取主线程；

pthread_self()或[NSThread currentThread]来获取当前线程。

CFRunLoop 是基于 pthread 来管理的。

2. 线程与RunLoop是一一对应的关系（对应关系保存在一个全局的Dictionary里）

线程创建之后是没有RunLoop的（主线程除外），RunLoop的创建是发生在第一次获取时,销毁则是在线程结束的时候。只能在当前线程中操作当前线程的RunLoop,而不能去操作其他线程的RunLoop。



RunLoop实例

实例1：RunLoop角度，如何处理一次点击事件的

1. 苹果注册了一个source1 （基于mach port的）用来接收系统事件，其回调__IOHIDEventSystemClientQueueCallback()。
****为什么是source1 ，不是处理App事件的Source0？****
Source1 接收IOHIDEvent，之后再回调__IOHIDEventSystemClientQueueCallback()内触发的Source0，Source0再触发的 _UIApplicationHandleEventQueue()。

2. 当硬件事件(触摸/锁屏/摇晃等)发生后，先由IOKit.framework 生成 IOHIDEvent事件，并由springBoard接收。

3. 随后mach port 转发给需要的APP进程。苹果注册的source1会触发回调，Source0再触发_UIApplicationHandleEventQueue() 进行应用内部的分发，并处理成UIEvent，识别手势、屏幕旋转静音等 ，发送给UIwindow。

4. UIWindow调用- (UIView *)hitTest:(CGPoint)point withEvent:(nullable UIEvent *)event方法， 遍历每一个子视图，查找出事件产生的视图


实例2： GCD如何实现调回主线程执行的，GCD由 子线程 返回到 主线程

当调用 dispatch_async(dispatch_get_main_queue(), block) 时，

 libDispatch 会向主线程的 RunLoop 发送消息，会触发 RunLoop 的 Source 1 事件，RunLoop会被唤醒，并从消息中取得这个 block，并在回调里执行这个 block。

 Runloop只处理主线程的block，dispatch 到其他线程仍然是由 libDispatch 处理的。


实例3：实现一个常驻线程

  • 为当前线程开启一个RunLoop
  • 向该RunLoop中添加一个Port/Source等维持RunLoop的事件循环
  • 启动该RunLoop

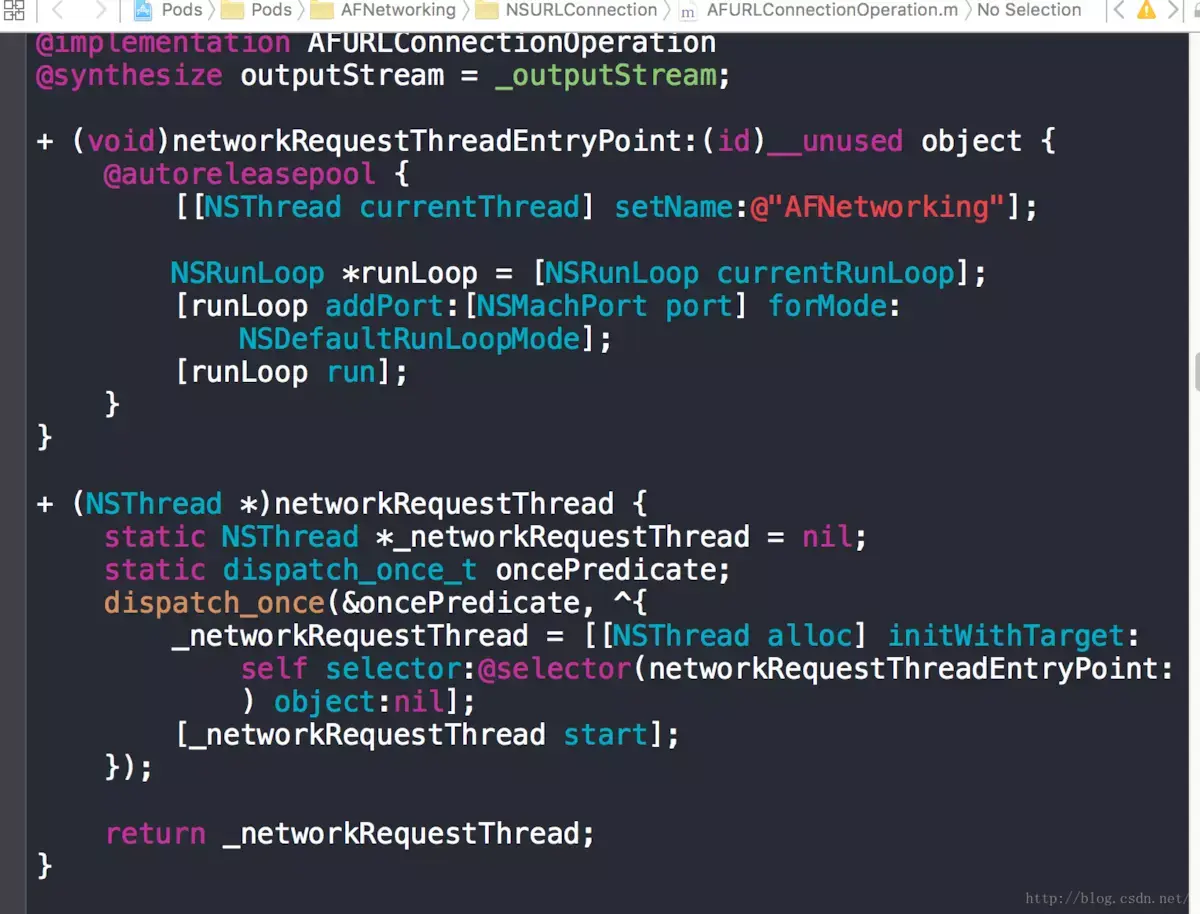

    AFN中常驻线程的最好示例


1. currentRunLoop方法是获得RunLoop，如果没有就会创建RunLoop

2. [thread start]为了让线程活下来，如果没有这一行代码，RunLoop并不会挂起，线程运行完就会退出；



实例4：TableView延迟加载图片的新思路：

将setImage放到NSDefaultRunLoopMode去做，也就是在滑动的时候并不会去调用这个方法，而是会等到滑动完毕切换到NSDefaultRunLoopMode下面才会调用。

UIImage *downLoadImage = ...;
[self.avatarImageView performSelector:@selector(setImage:)
                        withObject:downloadImage
                        afterDelay:0
                        inModes:@[NSDefaultRunLoopMode]];

这种优化方式，它的意思就是将设置图片的操作放在Default Mode的runloop中，
因为tableview在滑动时，所在的runloop的mode为UITrackingRunLoopMode，
这是两种完全不同的Mode，且水火不容。
滑动时，只会执行设置为UITrackingRunLoopMode的runloop，故而设置为NSDefaultRunLoopMode的runloop就不会执行，只有停止滑动的时候才会自动切换到NSDefaultRunLoopMode，这时就会去设置图片了。

实例5：接收处理Crash

1、program received signal:SIGABRT SIGABRT一般是过度release或者发送unrecogized selector导致。
2、EXC_BAD_ACCESS是访问已被释放的内存导致，野指针错误。

由 SIGABRT 引起的Crash 是系统发这个signal给App，程序收到这个signal后，就会把主线程的RunLoop杀死，程序就Crash了 （该例只针对 SIGABRT引起的Crash有效。）

     CFRunLoopRef runloop = CFRunLoopGetCurrent();
    //获取所有Mode，因为可能有很多Mode，每个Mode都需要跑，此处可以选择提交下崩溃信息之类的
    UIAlertView *alertView = [[UIAlertView alloc] initWithTitle:@"程序崩溃了" message:@"崩溃信息"
                delegate:nil cancelButtonTitle:@"取消" otherButtonTitles:nil];
    [alertView show];
    NSArray *allModes = CFBridgingRelease(CFRunLoopCopyAllModes(runloop));
    while (1) {
        //快速切换Mode
        for (NSString *mode in allModes) {
            CFRunLoopRunInMode((CFStringRef)mode, 0.001, false);
        }
    }



实例6：NSRunloop 卡顿监控

1. 背景

先说屏幕，苹果移动设备屏幕，即显示器的刷新频率是60HZ，这是硬件设备决定。

显示器显示的内容是由显卡渲染的，显卡渲染一帧并显示到显示器上的时间点，程序可以通过CADisplayLink捕获。

由于iOS设备都开启了垂直同步，显卡总是等到显示器发出垂直同步信号后再开始渲染下一帧。如果两次垂直同步信号之间，即16.7ms内，渲染数据没有准备好，那么这一帧数据就会丢失，显示器刷新的仍然是上一帧的数据，造成掉帧卡顿。

2. 导致丢帧原因

渲染数据从哪来。

2.1. App主线程在CPU中计算显示内容，比如视图的创建、布局计算、图片解码、文本绘制等。
   随后CPU会将计算好的内容提交到GPU去

2.2. GPU进行变换、合成、渲染。把渲染结果提交到帧缓冲区去。

CPU和GPU不论哪个阻碍了显示流程，都会造成掉帧现象。


3. 该怎么做

  3.1 在程序中能做的只有监控CPU了，GPU无能为力，而且通过观察instruments，会发现除了离屏渲染，其他情况下GPU并不是瓶颈，平时开发中尽量避免即可。

   3.2 主线程上的CPU工作都是在RunLoop中进行的，从下面的伪代码可以看到主要计算工作都在kCFRunLoopAfterWaiting和下一次kCFRunLoopBeforeWaiting之间。(刚从休眠中唤醒 到 准备进入休眠)

 3.3 所以可以将监控kCFRunLoopAfterWaiting开始到下一次kCFRunLoopBeforeWaiting结束的运行时间。（这段时间 不是一次完整的runloop，但是这是autoreleasepool一次重载时机）

综上，为主线程的 RunLoop 添加一个 Observer ，来检测 RunLoop 的运行情况。

CFRunLoopObserverContext context = {0, NULL, NULL, NULL};
CFRunLoopObserverRef observer = CFRunLoopObserverCreate(kCFAllocatorDefault,
                                                    kCFRunLoopAllActivities,
                                                    YES,
                                                    0,
                                                    &runLoopObserverCallBack,
                                                    &context);
CFRunLoopAddObserver(CFRunLoopGetMain(), observer, kCFRunLoopCommonModes);


在回调中，使用mach_absolute_time()记录kCFRunLoopAfterWaiting的时间点，在下一次kCFRunLoopBeforeWaiting时计算RunLoop的运行时间，如果超时，可以根据需求处理，比如dump函数堆栈，并上传监控服务器等。示例中使用的是断言处理。

static const NSTimeInterval kRunLoopThreshold = 0.3;
//粗略计算一下，以运行时低于40帧为卡，则会掉20帧，卡住的时间约为320ms。
//可以假设如果runloop执行超过了0.3，主线程无法将计算好的内容提交给 GPU，会造成卡顿。
static uint64_t kStartTime = 0;
static void runLoopObserverCallBack(CFRunLoopObserverRef observer,
 CFRunLoopActivity activity, void *info)
{
  switch (activity) {
    case kCFRunLoopAfterWaiting:
        kStartTime = mach_absolute_time();
        break;
    case kCFRunLoopBeforeWaiting:
        if (kStartTime != 0 ) {
            uint64_t elapsed = mach_absolute_time() - kStartTime;
            mach_timebase_info_data_t timebase;
            mach_timebase_info(&timebase);
            NSTimeInterval duration = elapsed * timebase.numer / timebase.denom / 1e9;
            if (duration > kRunLoopThreshold) {
                assert(0);
            }
        }
        break;
    default:
        break;
    }
}

上述计算中，在kCFRunLoopBeforeWaiting时每次都需要将mach_absolute_time()的时间转换成秒，会比较浪费，可以通过context参数传进来。
