如何查看tensorflow SavedModel格式模型的信息

在《Tensorflow SavedModel模型的保存与加载》一文中,我们谈到SavedModel格式的优点是与语言无关、容易部署和加载。那问题来了,如果别人发布了一个SavedModel模型,我们该如何去了解这个模型,如何去加载和使用这个模型呢?

理想的状态是模型发布者编写出完备的文档,给出示例代码。但在很多情况下,我们只是得到了训练好的模型,而没有齐全的文档,这个时候我们能否从模型本身上获得一些信息呢?比如模型的输入输出、模型的结构等等。

答案是可以的。

查看模型的Signature签名

这里的签名,并非是为了保证模型不被修改的那种电子签名。我的理解是类似于编程语言中模块的输入输出信息,比如函数名,输入参数类型,输出参数类型等等。我们以《Tensorflow SavedModel模型的保存与加载》里的代码为例,从语句:

signature = predict_signature_def(inputs={'myInput': x},
                                  outputs={'myOutput': y})
复制代码

我们可以看到模型的输入名为myInput,输出名为myOutput。如果我们没有源码呢?

Tensorflow提供了一个工具,如果你下载了Tensorflow的源码,可以找到这样一个文件,./tensorflow/python/tools/saved_model_cli.py,你可以加上-h参数查看该脚本的帮助信息:

usage: saved_model_cli.py [-h] [-v] {show,run,scan} ...

saved_model_cli: Command-line interface for SavedModel

optional arguments:
  -h, --help       show this help message and exit
  -v, --version    show program's version number and exit

commands:
  valid commands

  {show,run,scan}  additional help
复制代码

指定SavedModel模所在的位置,我们就可以显示SavedModel的模型信息:

python $TENSORFLOW_DIR/tensorflow/python/tools/saved_model_cli.py show --dir ./model/ --all
复制代码

结果为:

MetaGraphDef with tag-set: 'serve' contains the following SignatureDefs:

signature_def['predict']:
  The given SavedModel SignatureDef contains the following input(s):
    inputs['myInput'] tensor_info:
        dtype: DT_FLOAT
        shape: (-1, 784)
        name: myInput:0
  The given SavedModel SignatureDef contains the following output(s):
    outputs['myOutput'] tensor_info:
        dtype: DT_FLOAT
        shape: (-1, 10)
        name: Softmax:0
  Method name is: tensorflow/serving/predict
复制代码

从这里我们可以清楚的看到模型的输入/输出的名称、数据类型、shape以及方法名称。有了这些信息,我们就可以很容易写出推断方法。

查看模型的计算图

了解tensflow的人可能知道TensorBoard是一个非常强大的工具,能够显示很多模型信息,其中包括计算图。问题是,TensorBoard需要模型训练时的log,如果这个SavedModel模型是别人训练好的呢?办法也不是没有,我们可以写一段代码,加载这个模型,然后输出summary info,代码如下:

import tensorflow as tf
import sys
from tensorflow.python.platform import gfile

from tensorflow.core.protobuf import saved_model_pb2
from tensorflow.python.util import compat

with tf.Session() as sess:
  model_filename ='./model/saved_model.pb'
  with gfile.FastGFile(model_filename, 'rb') as f:

    data = compat.as_bytes(f.read())
    sm = saved_model_pb2.SavedModel()
    sm.ParseFromString(data)

    if 1 != len(sm.meta_graphs):
      print('More than one graph found. Not sure which to write')
      sys.exit(1)

    g_in = tf.import_graph_def(sm.meta_graphs[0].graph_def)
LOGDIR='./logdir'
train_writer = tf.summary.FileWriter(LOGDIR)
train_writer.add_graph(sess.graph)
train_writer.flush()
train_writer.close()
复制代码

代码中,将汇总信息输出到logdir,接着启动TensorBoard,加上上面的logdir:

tensorboard --logdir ./logdir
复制代码

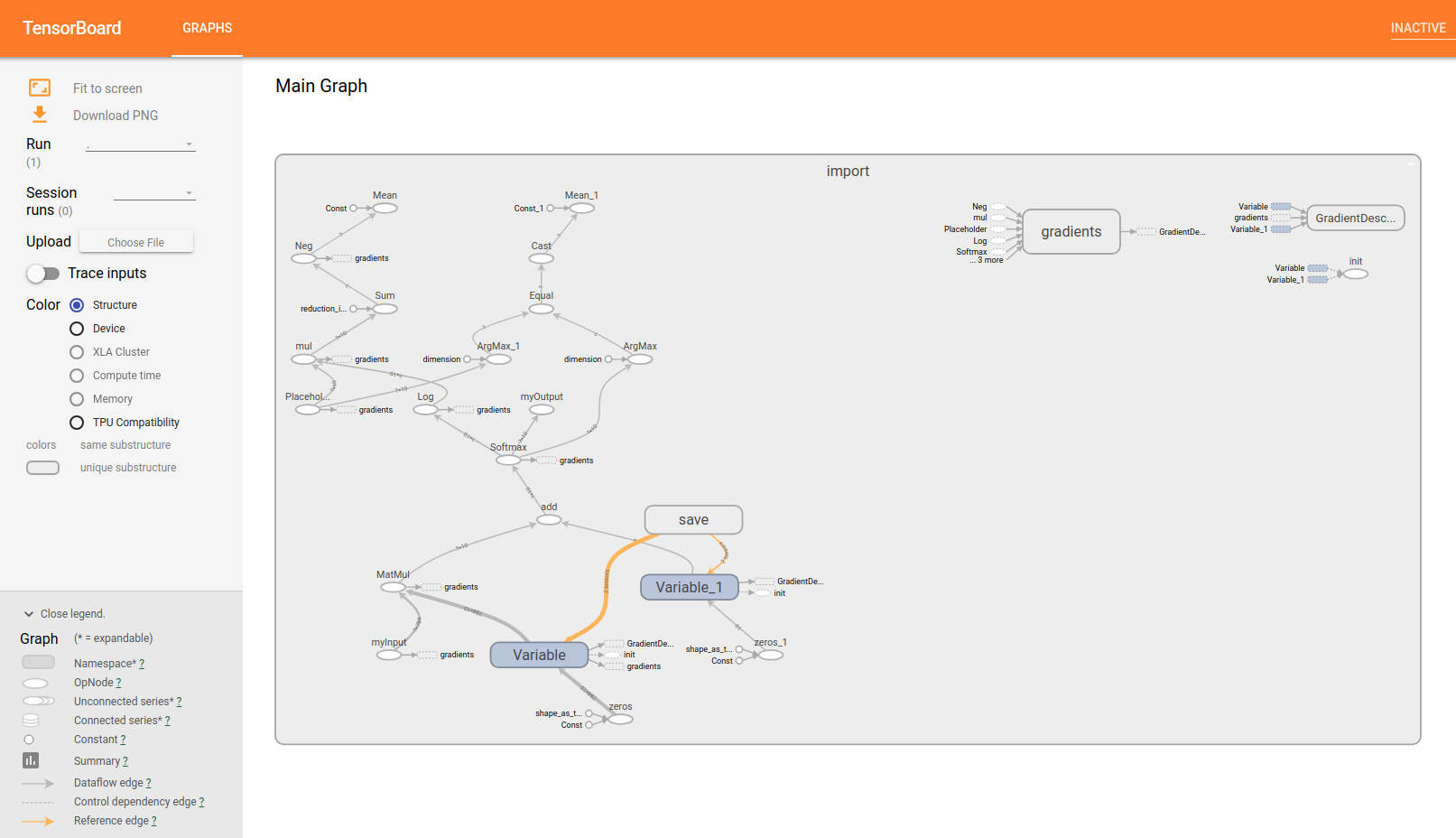

在浏览器中输入地址: http://127.0.0.1:6006/ ,就可以看到如下的计算图:

小结

按照前面两种方法,我们可以对Tensorflow SavedModel格式的模型有比较全面的了解,即使模型训练者并没有给出文档。有了这些模型信息,相信你写出使用模型进行推断更加容易。

本文的完整代码请参考:github.com/mogoweb/aie…

希望这篇文章对您有帮助,感谢阅读!
