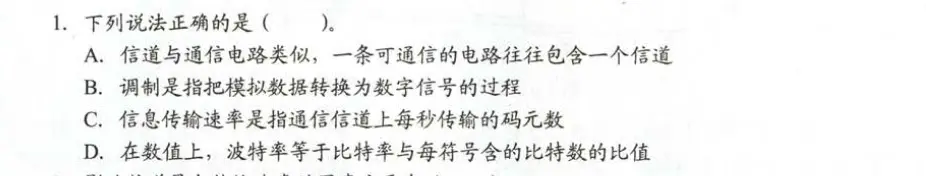

一条通信电路可以包含多条信道,可以有多个用户共享统一通信电路,可以双向通信
信息传输速率:单位时间内传输的比特数
码元传输速率:单位时间内传输的码元个数
调制是将数字信号转为模拟信号,解调是将模拟信号转为数字信号

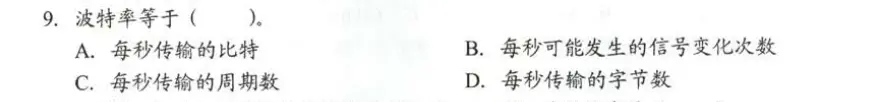

波特率 = 比特率/每符号包含的比特数
香农定律:极限数据传输速率 = Wlog(1+S/N)
影响信道最大传输速率的因素主要有:信道带宽和信噪比
同步传输,异步传输,是通信方式,不是数据传输方式

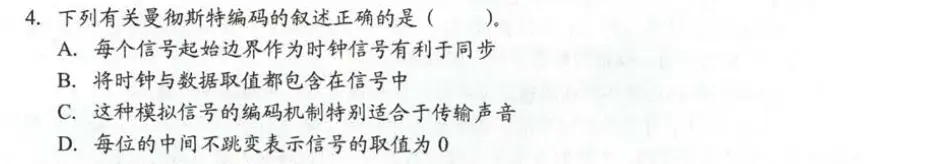

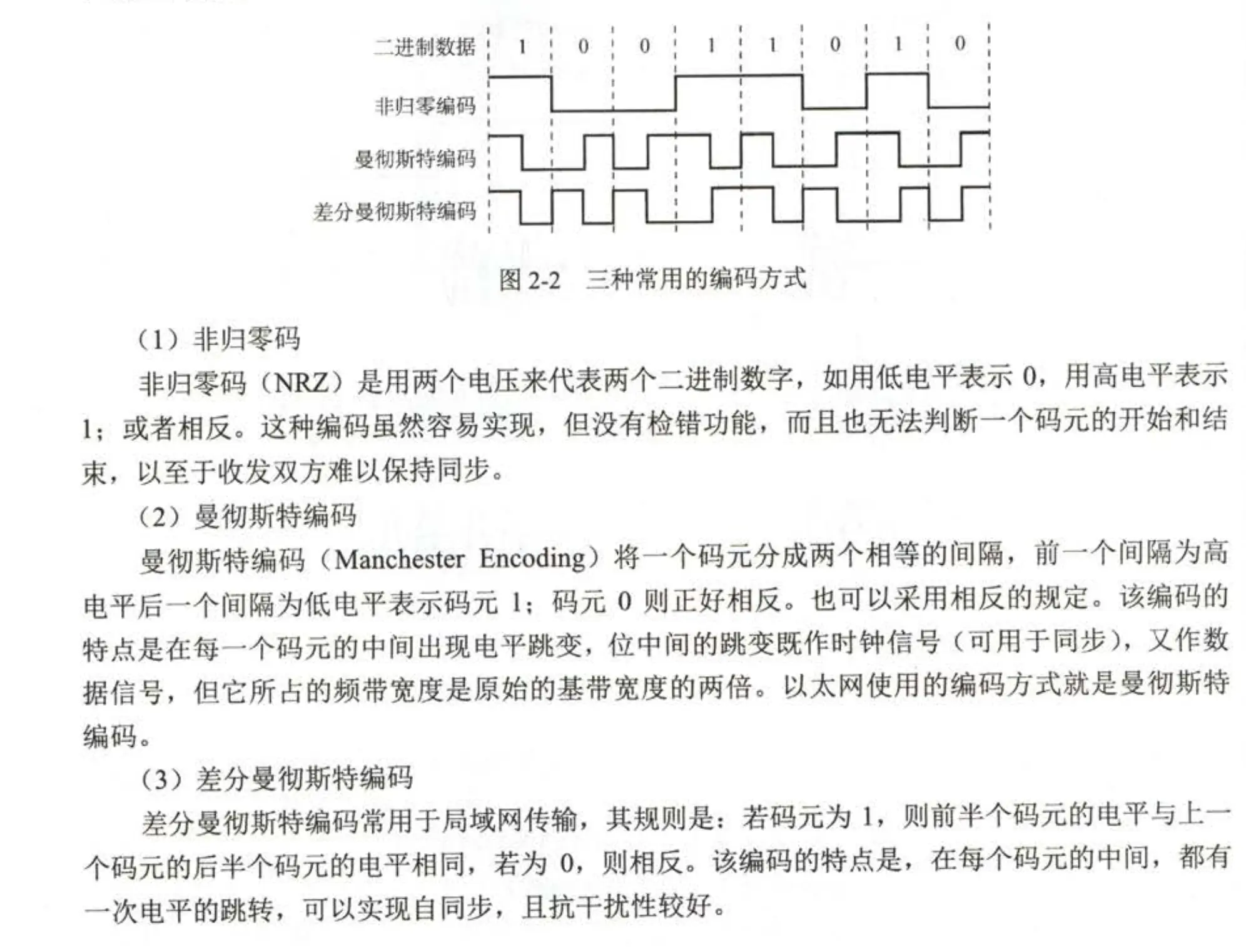

曼彻斯特编码:每个信号的中间作为时钟信号
时钟信号与数据都包含在每一个信号中
曼彻斯特编码适用于传输数字信号,而声音是模拟信号
曼彻斯特编码的中间,一定跳变
差分曼彻斯特编码,中间也一定跳变

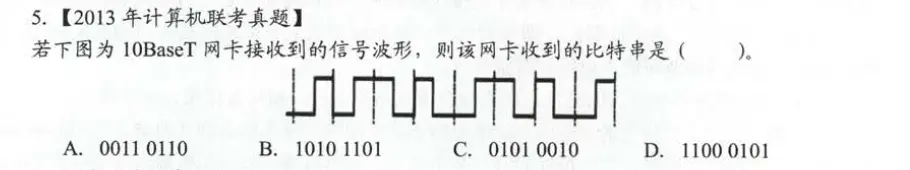

10BASE-T,双绞线以太网,采用曼彻斯特编码
非归零码无法同步
曼彻斯特编码和差分曼彻斯特编码将信号中间的跳变作为同步信息
数字信号传输数字数据
QAM:模拟信号传输数字数据

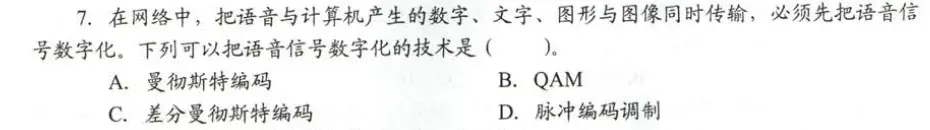

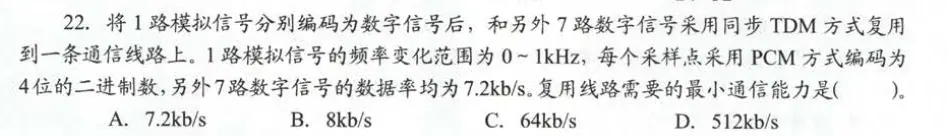

PCM脉冲编码:数字信号传输模拟数据
将基带信号直接通过数字信道传输的是基带传输
将基带信号调制后通过模拟信道传输的是频带传输
比特率 = 波特率 * log2(N) , N = 2
比特率 = 波特率 * log2(2) = 40 Mb/s
以太网使用曼彻斯特编码
每一个信号需要2个带宽,因此40/2 = 20 Mb/s
2Wlog2(V)
24K超过了2W,所以无意义
2 * 8 * log2(8) = 48 Kb/s

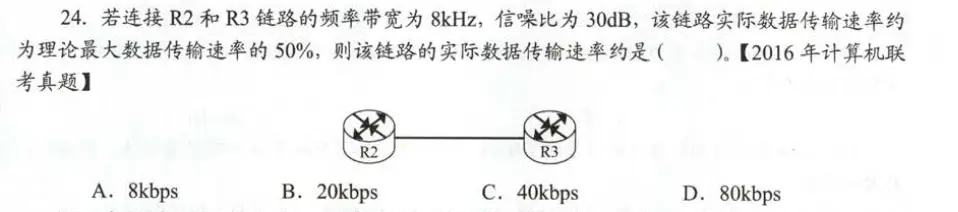

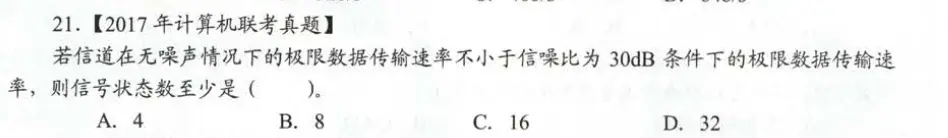

奈示定律和香农定律取最小值

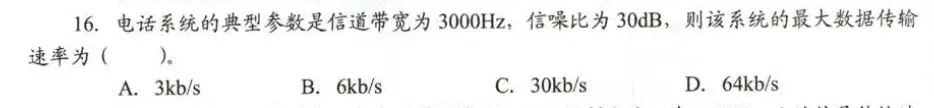

Wlog2(1+S/N)
2 * W *log2(V)
取最小值

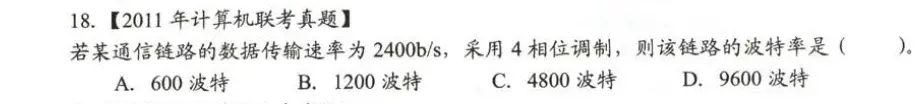

C = 1200 log2(16) = 4800b/s
波特率与数据传输速率: C = Blog2(N)
数据传输速率与带宽: 奈氏准则与香农准则
波特率与数据传输速率: C = Blog2(N)
数据传输速率与带宽: 奈氏准则与香农准则

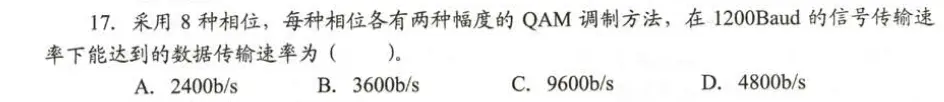

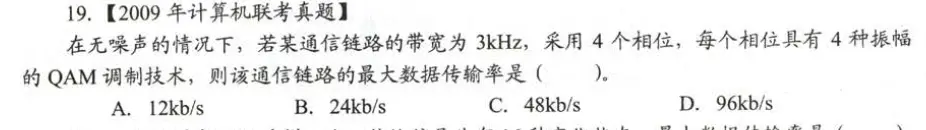

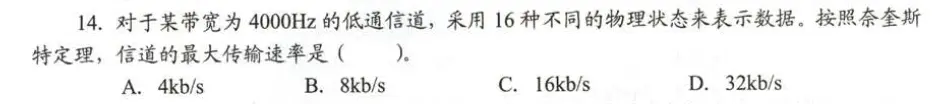

C = B * log2(N)
C = 8 * log2(16) = 32 b/s

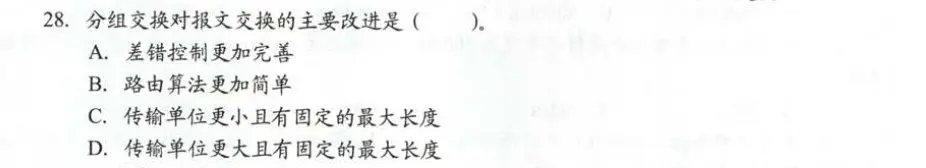

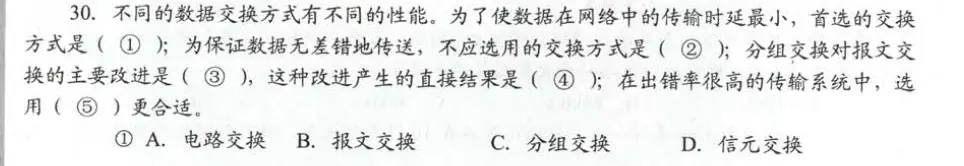

报文段需要的存储转发时间长,不能用于语音和视频交流
因为报文段的长度不固定,所以传输时延是不固定的

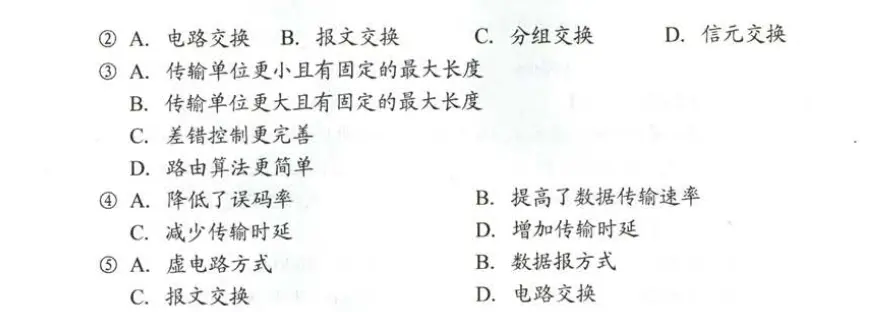

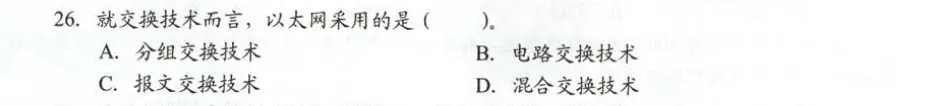

就交换技术而言,以太网使用的是分组交换技术

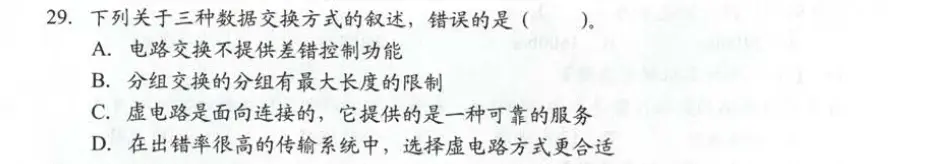

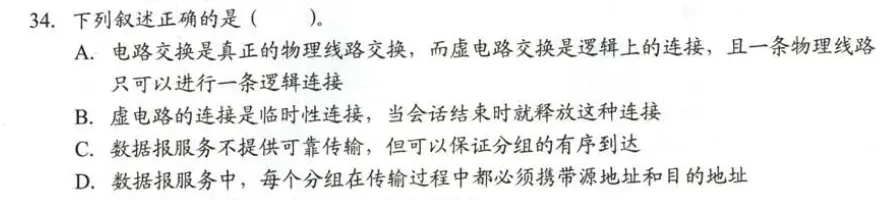

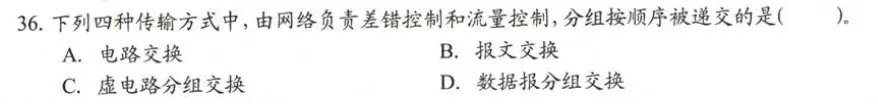

虚电路是面向连接的,提供可靠的服务
出错率很高的系统中,使用虚电路不合适
分组交换分为数据报和虚电路,数据报是面向无连接的,不可靠的服务,其可靠性由TCP协议来保证,数据链路层可以进行差错纠正,但是不能保证可靠,虚电路是面向连接的服务,保证数据的可靠性

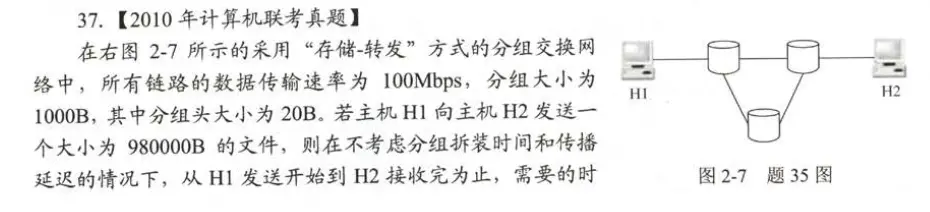

降低了传输时延,进而提高了数据传输速率

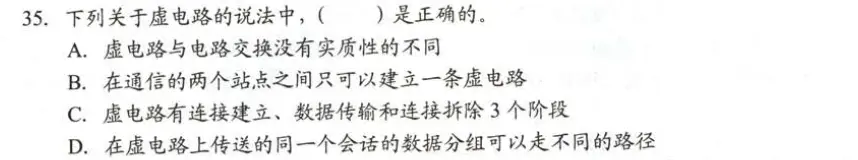

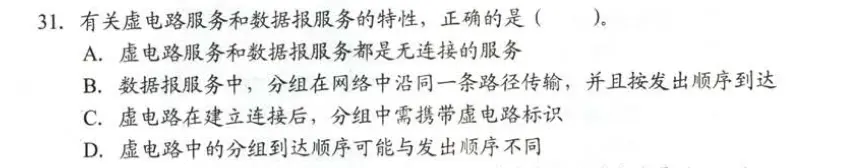

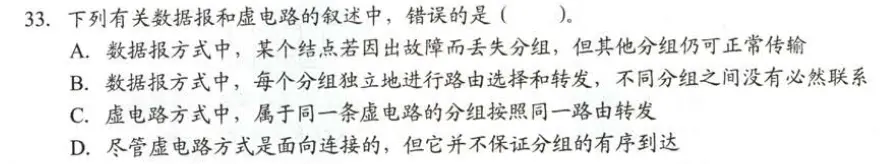

虚电路中,所有分组按照一条路径有序的传播,是面向连接的,保证可靠性的
数据报中,所有分组独立选择路由,不保证有序性,不保证可靠性,不面向连接
分组交换分为数据报交换和虚电路交换两种
虚电路采用了信道复用技术,统一电路可以有多条信道
数字信号的传输速率 = 数据的发送速率
调制速率直接影响发送速率
信号的传播速率不影响发送速率

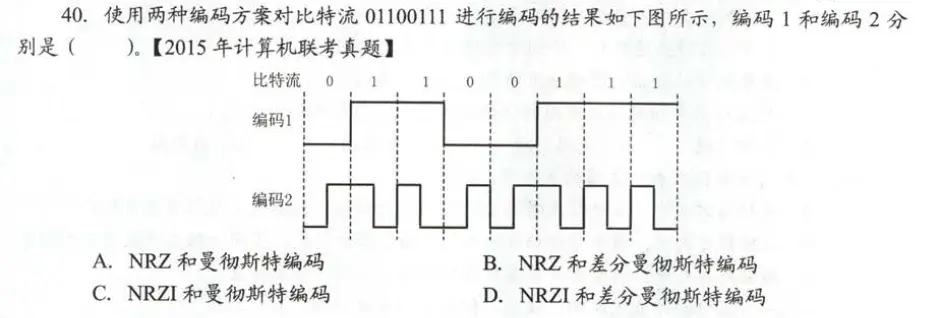

NRZ:不归零(最简单的信号,如用高电平表示1,用低电平表示0)
NRZ:不归零倒置(用电平的翻转来表示1和0)
