主要的内容包括Handler的机制以及四个组成部分和源码的分析

下面的代码分析都是基于Android8.0 - Oreo的源代码

1. 消息机制简介

在应用启动时，会执行main()方法，main()会创建一个Looper对象，然后开启一个死循环，目的是不断从消息队列MessageQueue里面取出Message对象并处理。

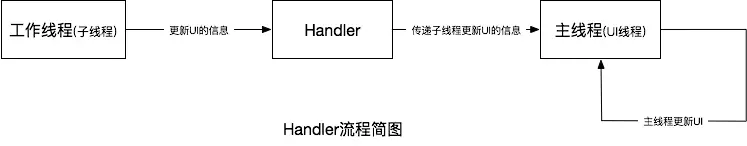

在Android中使用消息机制，会优先想到的是Handler。Handler可以轻松的将一个任务切换到Handler所在的线程去执行。在多线程的应用场景中，可以将工作线程中需要更新UI的操作信息传递到主线程去执行，从而实现工作线程更新UI的操作，最终实现异步消息的处理。

2. Handler机制模型

消息机制主要包含Handler、Message、MessageQueue，Looper这四个类。

• Handler：消息辅助类。主要功能将Message对象发送到MessageQueue中，同时将自己的引用赋值给Message#target(Handler.sendMessage())。也可以实现handleMessage()方法处理回调。
• Message：消息实体。需要传递的消息也可以传递数据。
• MessageQueue：消息队列。**内部实现并不是队列，而是利用单链表去实现因为在插入和删除数据有优势。**用于存储Handler发给来的消息(Message)以及取出。内部使用单链表实现
• Looper：与线程绑定，不止局限于主线程，绑定的线程来处理Message。不断循环执行Looper.loop()，从MessageQueue中读取Message，按分发机制将消息分发出去给目标处理(将Message发到Handler.dispatchMessage方法去处理)。

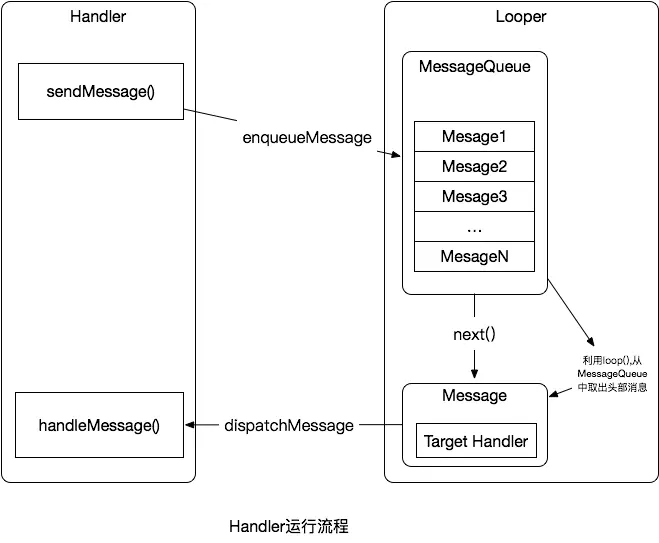

3. Handler运行流程

1. 异步通信准备

   假定在主线程创建Handler，则会直接在主线程中创建Looper,MessageQueue和Handler对象。Looper和MessageQueue对象均属于其创建线程（由主线程创建则属于主线程）。创建Looper时会自动创建MessageQueue对象，创建好MessageQueue对象后，Looper自动进入循环。Handler自动绑定Looper以及MessageQueue。

   Looper对象的创建方法一般通过Looper.prepareMainLooper()和Looper.prepare()方法。

2. 消息入队

   工作线程通过Handler发送Message到MessageQueue中。消息内容一般是UI操作，通过Handler.sendMessage(Message message)或Handler.post(Runable r)发送。加入MessageQueue一般通过MessageQueue.enqueueMessage(Message msg,long when)操作。

3. 消息循环

   分为消息出队和消息分发两个步骤

   • 消息出队：Looper从MessageQueue中循环取出Message
   • 消息分发：Looper将取出的Message分发给创建消息的Handler

   消息循环过程中，MessageQueue为空，则线程堵塞

4. 消息处理

   Handler接受发过来的Message并处理。

4. Handler使用过程的注意点

1. 在工作线程中创建自己的消息队列时必须要调用Looper.prepare(),并且在一个线程中只可以调用一次，然后需要调用Looper.loop(),开启消息循环。

   在开发过程中基本不会调用上述方法，因为默认会调用主线程的Looper，然后一个线程中只能有一个Looper对象和一个MessageQueue。

2. 要注意Handler可能引起的内存泄漏(在下面会介绍到为何会引发泄漏)。

   错误的写法:

   private final Handler mHandler = new Handler(){
       @Override
       public void handleMessage(Message msg) {
           super.handleMessage(msg);
          }
       };


   非静态的内部类和匿名内部类都会隐式的持有其外部类的引用，而静态内部类不会持有外部类的引用。

   正确的写法：

   继承Handler时候要么放在单独的类文件中，要么直接使用静态内部类。

   //需要在静态内部类中调用外部类时，可以直接使用  `弱引用`  进行处理
   private static final class MyHandler extends Handler{
       private final WeakReference<MyActivity> mWeakReference；
       public MyHandler(MyActivity activity){
            mWeakReference = new WeakReference<>(activity);
       }
       @Override
       public void handlerMessage(Message msg){
           super.handlerMessage(msg);
           MyActivity activity = mWeakReference.get();
       }
   }
   //调用方法
   private MyHandler mHandler = new MyHandler(this);


5. Handler源码解析

1. 创建循环器对象（Looper）和创建消息队列对象(MessageQueue)

   创建Looper对象主要有两个方法：Looper.prepareMainLooper()和Looper.prepare()

   创建MessageQueue对象方法：创建Looper对象时会自动创建MessageQueue

   // 源码位置:../core/java/android/os/Looper.java

   final MessageQueue mQueue;
   final Thread mThread;
   //Looper对象创建时会自动创建一个MessageQueue对象。
   private Looper(boolean quitAllowed) {
        mQueue = new MessageQueue(quitAllowed);
        mThread = Thread.currentThread();
       }

   //为当前线程(子线程)创建一个Looper对象 需要在子线程中主动调用该方法
   public static void prepare() {
           prepare(true);
       }

   private static void prepare(boolean quitAllowed) {
       //判断sThreadLocal是否为null，不为空则直接跑出异常 可以保证一个线程只可以调用一次prepare方法
       if (sThreadLocal.get() != null) {
             throw new RuntimeException("Only one Looper may be created per thread");
          }
       sThreadLocal.set(new Looper(quitAllowed));
       }

   //为主线程创建一个Looper对象 该方法会在主线程创建时自动调用
   public static void prepareMainLooper() {
           prepare(false);
           synchronized (Looper.class) {
               if (sMainLooper != null) {
                   throw new IllegalStateException("The main Looper has already been prepared.");
               }
               sMainLooper = myLooper();
           }
       }


   总结：

   1. 创建Looper对象时会自动创建MessageQueue对象

   2. 主线程的Looper对象是自动生成的，而子线程需要调用Looper.prepare()创建Looper对象

      创建主线程是调用了ActivityThread的main()方法。

      然后按照流程调用了Looper.prepareMainLooper()和Looper.loop()。所以主线程不需要调用代码生成Looper对象。

      //源码位置: ../core/java/android/app/ActivityThread.java
       public static void main(String[] args) {
           ...
            Looper.prepareMainLooper();
            Looper.loop();
           ...
       }


   3. Handler的主要作用是(在主线程更新UI)，所以Handler主要是在主线程创建的。

   4. Looper与Thread是通过ThreadLocal关联的。由于ThreadLocal是与线程直接关联的，参考prepare()。

   5. 子线程创建Handler对象:无法在子线程直接调用Handler无参构造方法Handler创建时需要绑定Looper对象 。需要使用HandlerThread。

2. 开启Looper即消息循环

   创建了Looper和MessageQueue对象后，自动进入消息循环，使用Looper.loop()方法开始消息循环。

   //源码位置：../core/java/android/os/Looper.java
   public static void loop(){
       //现获取Looper实例，保证调用loop时已有Looper，否则抛出异常
       final Looper me = myLooper();
       if (me == null) {
               throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
          }
       //获取对应Looper实例创建的MessageQueue对象
       final MessageQueue queue = me.mQueue;
       ...
        //开启消息循环-无限循环
        for (;;) {
               //从MessageQueue取出Message对象
               Message msg = queue.next(); // might block
               //取出消息为null，则退出循环
               if (msg == null) {
                   // No message indicates that the message queue is quitting.
                   return;
               }
            //把Message分发给相应的target
            try {
                   msg.target.dispatchMessage(msg);
                   end = (slowDispatchThresholdMs == 0) ? 0 : SystemClock.uptimeMillis();
               } finally {
                   if (traceTag != 0) {
                       Trace.traceEnd(traceTag);
                   }
               }
            //释放消息占据的资源
             msg.recycleUnchecked();
        }
   }



3. 创建Handler对象

   创建Handler对象即可以进行消息的发送与处理

   //源码位置：.../core/java/android/os/Handler.java
   //Handler默认构造方法
   public Handler() {
           this(null, false);
    }

   public Handler(Callback callback, boolean async) {
           if (FIND_POTENTIAL_LEAKS) {
               final Class<? extends Handler> klass = getClass();
               if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) &&
                       (klass.getModifiers() & Modifier.STATIC) == 0) {
                   Log.w(TAG, "The following Handler class should be static or leaks might occur: " +
                       klass.getCanonicalName());
               }
           }
           //从当前线程的ThreadLocal获取Looper对象
           mLooper = Looper.myLooper();
           if (mLooper == null) {
               throw new RuntimeException(
                   "Can't create handler inside thread that has not called Looper.prepare()");
           }
           //获取当前Looper的消息队列
           mQueue = mLooper.mQueue;
           mCallback = callback;
           //设置消息是否为异步处理方式
           mAsynchronous = async;
       }

   public Handler(Looper looper, Callback callback, boolean async) {
           mLooper = looper;
           mQueue = looper.mQueue;
           mCallback = callback;
           mAsynchronous = async;
       }



   Handler的无参构造方法会默认关联当前线程的Looper对象和MessageQueue对象，设置callback回调方法为null，且消息处理方式为同步处理。

4. 创建消息对象

   Handler发送Message并且进入MessageQueue循环，创建方式分为两种new Message()和Message.obtain()。通常使用Message.obtain()。这种方式有效避免创建重复Message对象。

   //创建消息对象
   Message msg = Message.obtain();
   msg.what = 1;
   msg.obj = "test";

   //源码位置 .../core/java/android/os/Message.java
       /** Constructor (but the preferred way to get a Message is to call {@link #obtain() Message.obtain()}).
       */
   //new Message 方法
   public Message() {
       }

   private static final Object sPoolSync = new Object();
   //维护一个Message池，用于复用Message对象
   private static Message sPool;
   //obtain方法 直接从池内获取Message对象，避免new占用内存
   public static Message obtain() {
           synchronized (sPoolSync) {
               if (sPool != null) {
                   Message m = sPool;
                   sPool = m.next;
                   m.next = null;
                   m.flags = 0; // clear in-use flag
                   sPoolSize--;
                   //直接从池中取出
                   return m;
               }
           }
           //无可复用对象，则重新new获取
           return new Message();
       }


5. 发送消息(Message)

   Handler主要有以下几种发送消息的方式:

   • sendMessage(Message msg)
   • sendMessageDelayed(int what, long delayMillis)
   • post(Runnable r)
   • postDelayed(Runnable r, long delayMillis)
   • sendMessageAtTime(Message msg, long uptimeMillis)

   最终都是会调用到sendMessageAtTime(Message msg, long uptimeMillis)然后继续调用到enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis)放入MessageQueue

   //源码位置：.../core/java/android/os/Handler.java
   //post方法
   public final boolean post(Runnable r)
       {
          return  sendMessageDelayed(getPostMessage(r), 0);
       }
   public final boolean postAtTime(Runnable r, long uptimeMillis)
       {
           return sendMessageAtTime(getPostMessage(r), uptimeMillis);
       }
   public final boolean postAtTime(Runnable r, Object token, long uptimeMillis)
       {
           return sendMessageAtTime(getPostMessage(r, token), uptimeMillis);
       }
   public final boolean postDelayed(Runnable r, long delayMillis)
       {
           return sendMessageDelayed(getPostMessage(r), delayMillis);
       }
   //利用post()方式发送消息，需要转换为Message向下传递
   private static Message getPostMessage(Runnable r, Object token) {
           Message m = Message.obtain();
           m.obj = token;
           //将runnable赋值到callback上 以便后续判断是post还是sendMessage方式发送的消息
           m.callback = r;
           return m;
       }

   //sendMessage方法
   public final boolean sendMessage(Message msg)
       {
           return sendMessageDelayed(msg, 0);
       }

   public final boolean sendMessageDelayed(Message msg, long delayMillis)
       {
           if (delayMillis < 0) {
               delayMillis = 0;
           }
           return sendMessageAtTime(msg, SystemClock.uptimeMillis() + delayMillis);
       }

   //所有的发送消息有关方法 都会调用到这个方法
   public boolean sendMessageAtTime(Message msg, long uptimeMillis) {
           //获取MessageQueue对象
           MessageQueue queue = mQueue;
           //获取对象为空 抛出异常
           if (queue == null) {
               RuntimeException e = new RuntimeException(
                       this + " sendMessageAtTime() called with no mQueue");
               Log.w("Looper", e.getMessage(), e);
               return false;
           }
           //对象不为空 调用enqueueMessage方法
           return enqueueMessage(queue, msg, uptimeMillis);
       }

   //该方法为了 向MessageQueue插入Message
   private boolean enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis) {
           // 把当前的Handler设置为 消息标记位 即把消息派发给相对应的Handler实例
           msg.target = this;
           if (mAsynchronous) {
               msg.setAsynchronous(true);
           }
           //调用MessageQueue的enqueueMessage方法
           return queue.enqueueMessage(msg, uptimeMillis);
       }


   //源码位置：..core/java/android/os/MessageQueue.java
   //内部是一个单链表有序序列，由 Message.when 作为排序依据，该值为一个相对时间。
   boolean enqueueMessage(Message msg, long when) {
       ...
       synchronized (this) {
               //正在退出 回收Message
               if (mQuitting) {
                   IllegalStateException e = new IllegalStateException(
                           msg.target + " sending message to a Handler on a dead thread");
                   Log.w(TAG, e.getMessage(), e);
                   msg.recycle();
                   return false;
               }

               msg.markInUse();
               msg.when = when;
               Message p = mMessages;
               boolean needWake;
               // p == null判断当前队列中是否有消息，插入消息作为队列头
               // when == 0||when < p.when 队列当前处于等待状态 唤醒队列
               if (p == null || when == 0 || when < p.when) {
                   // New head, wake up the event queue if blocked.
                   msg.next = p;
                   mMessages = msg;
                   needWake = mBlocked;
               } else {
                   // Inserted within the middle of the queue.  Usually we don't have to wake
                   // up the event queue unless there is a barrier at the head of the queue
                   // and the message is the earliest asynchronous message in the queue.
                   //当前队列有消息，按照消息创建时间插入到队列中
                   needWake = mBlocked && p.target == null && msg.isAsynchronous();
                   Message prev;
                   //从对列头部开始遍历
                   for (;;) {
                       prev = p;
                       p = p.next;
                       //循环到队列尾部或者出现一个when小于当前Message的when
                       if (p == null || when < p.when) {
                           break;
                       }
                       if (needWake && p.isAsynchronous()) {
                           needWake = false;
                       }
                   }
                   msg.next = p; // invariant: p == prev.next
                   prev.next = msg;
               }

               // We can assume mPtr != 0 because mQuitting is false.
               if (needWake) {
                   nativeWake(mPtr);
               }
           }
           return true;
     }




   总结：

   • 发送消息时Message.when表示期望该消息被分发的时间即SystemClock.uptimeMillis() + delayMillis。SystemClock.uptimeMills代表自系统开机到调用到该方法的时间差。
   • Message.when利用时间差来表达期望事件分发的时间，所以使用的是一个相对时间。

6. 获取消息

   发送了消息后，MessageQueue维护了消息队列，在Looper中通过loop()不断获取Message。通过next()获取Message.

    //源码位置：..core/java/android/os/MessageQueue.java
    Message next(){
    //该参数用于确定消息队列中是否有消息 下一个消息到来前需要等待的时长
      int nextPollTimeoutMillis = 0;
       for (;;) {
              if (nextPollTimeoutMillis != 0) {
                  Binder.flushPendingCommands();
              }
              //该方法位于native层 若nextPollTimeoutMillis为-1 代表消息队列处于等待状态 阻塞操作
              nativePollOnce(ptr, nextPollTimeoutMillis);
              ...
              synchronized (this) {
                  ...
                   Message msg = mMessages;
                   if (msg != null) {
                      if (now < msg.when) {
                          // Next message is not ready.  Set a timeout to wake up when it is ready.
                          nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                      } else {
                          // Got a message.
                          mBlocked = false;
                          if (prevMsg != null) {
                              prevMsg.next = msg.next;
                          } else {
                              mMessages = msg.next;
                          }
                          msg.next = null;
                          //标记消息使用状态 flag |= FLAG_IN_USE
                          msg.markInUse();
                          //返回一条消息
                          return msg;
                      }
                  } else {
                      // No more messages.
                      nextPollTimeoutMillis = -1;
                  }
                  //消息正在退出
                  if (mQuitting) {
                      dispose();
                      return null;
                  }
              }
        }
    }



7. 分发消息

   分发消息到对应的Handler实例并根据传入的Message做对应的操作

   //源码位置：.../core/java/android/os/Handler.java

     public void dispatchMessage(Message msg) {
           //若callback不为空，则代表使用了post(Runnable r)方式发送了消息，执行handleCallback方法
           if (msg.callback != null) {
               handleCallback(msg);
           } else {
               //代表使用了sendMessage()方式发送了消息，调用handleMessage方法
               if (mCallback != null) {
                   if (mCallback.handleMessage(msg)) {
                       return;
                   }
               }
               handleMessage(msg);
           }
       }

   //创建Handler实例时复写 自定义消息处理方法
   public void handleMessage(Message msg) {
       }

   //直接回调runnable对象的run()
   private static void handleCallback(Message message) {
           message.callback.run();
       }


   总结：

   • msg.target.dispatchMessage(msg)中msg.target指向的就是对应Handler实例，
   • 消息分发的优先级：
     1. Message的回调方法message.callback.run()
     2. Handler中Callback的回调方法mCallback,handleMessage(msg)
     3. Handler的默认方法handleMessage()

8. Message回收

   上面讲到了新建Message推荐使用obtain()，因为可以有效的复用消息，其中里面复用的就是sPool变量，它是在Message回收的时候进行赋值的。

   //源码位置 .../core/java/android/os/Message.java
   /*package*/ boolean isInUse() {
           return ((flags & FLAG_IN_USE) == FLAG_IN_USE);
       }

   public void recycle() {
           //正在使用 无法回收
           if (isInUse()) {
               if (gCheckRecycle) {
                   throw new IllegalStateException("This message cannot be recycled because it "
                           + "is still in use.");
               }
               return;
           }
           recycleUnchecked();
       }

   void recycleUnchecked() {
           // Mark the message as in use while it remains in the recycled object pool.
           // Clear out all other details.
           //置为使用标记
           flags = FLAG_IN_USE;
           what = 0;
           arg1 = 0;
           arg2 = 0;
           obj = null;
           replyTo = null;
           sendingUid = -1;
           when = 0;
           target = null;
           callback = null;
           data = null;

           //将Message放在了列表里，缓存的对象由obtain()拿出来复用
           synchronized (sPoolSync) {
               if (sPoolSize < MAX_POOL_SIZE) {
                   next = sPool;
                   sPool = this;
                   sPoolSize++;
               }
           }
       }


9. Looper退出

   Looper.loop()内部由一个无限循环组成，默认情况下不会退出循环。需要退出就需要调用quit()或者quitSafely()。

   //源码位置 .../core/java/android/os/Looper.java
       public void quit() {
           mQueue.quit(false);
       }

       public void quitSafely() {
           mQueue.quit(true);
       }

   //源码位置 .../core/java/android/os/MessageQueue.java
   void quit(boolean safe) {
           if (!mQuitAllowed) {
               throw new IllegalStateException("Main thread not allowed to quit.");
           }

           synchronized (this) {
               if (mQuitting) {
                   return;
               }
               mQuitting = true;

               if (safe) {
                   removeAllFutureMessagesLocked();
               } else {
                   removeAllMessagesLocked();
               }

               // We can assume mPtr != 0 because mQuitting was previously false.
               //唤醒等待线程
               nativeWake(mPtr);
           }
       }

   //直接移除MessageQueue中的所有消息
    private void removeAllMessagesLocked() {
           Message p = mMessages;
           while (p != null) {
               Message n = p.next;
               //回收未被处理的消息
               p.recycleUnchecked();
               p = n;
           }
           //由于消息为null 则return 出无限循环
           mMessages = null;
       }

   //直接移除未处理的消息 已经在执行的继续处理
   private void removeAllFutureMessagesLocked() {
           final long now = SystemClock.uptimeMillis();
           Message p = mMessages;
           if (p != null) {
               //还未处理的Message
               if (p.when > now) {
                   removeAllMessagesLocked();
               } else {
                   Message n;
                   for (;;) {
                       n = p.next;
                       if (n == null) {
                           return;
                       }
                       if (n.when > now) {
                           break;
                       }
                       p = n;
                   }
                   //不接收后续消息
                   p.next = null;
                   do {
                       p = n;
                       n = p.next;
                       p.recycleUnchecked();
                   } while (n != null);
               }
           }
       }
