四、Android Binder系统-Native层
Framework是一个中间层，它对接了底层实现，封装了复杂的内部逻辑，并提供供外部使用的接口。Framework层是应用程序开发的基础。
Binder Framework层分为C++和Java两个部分，为了达到功能的复用，中间通过JNI进行衔接。
Binder Framework的C++部分，头文件位于这个路径：/frameworks/native/include/binder/，实现位于这个路径：/frameworks/native/libs/binder/ 。Binder库最终会编译成一个动态链接库：libbinder.so，供其他进程链接使用。
为了便于说明，下文中我们将Binder Framework 的C++部分称之为libbinder。首先说一下ServiceManager，然后详细介绍。

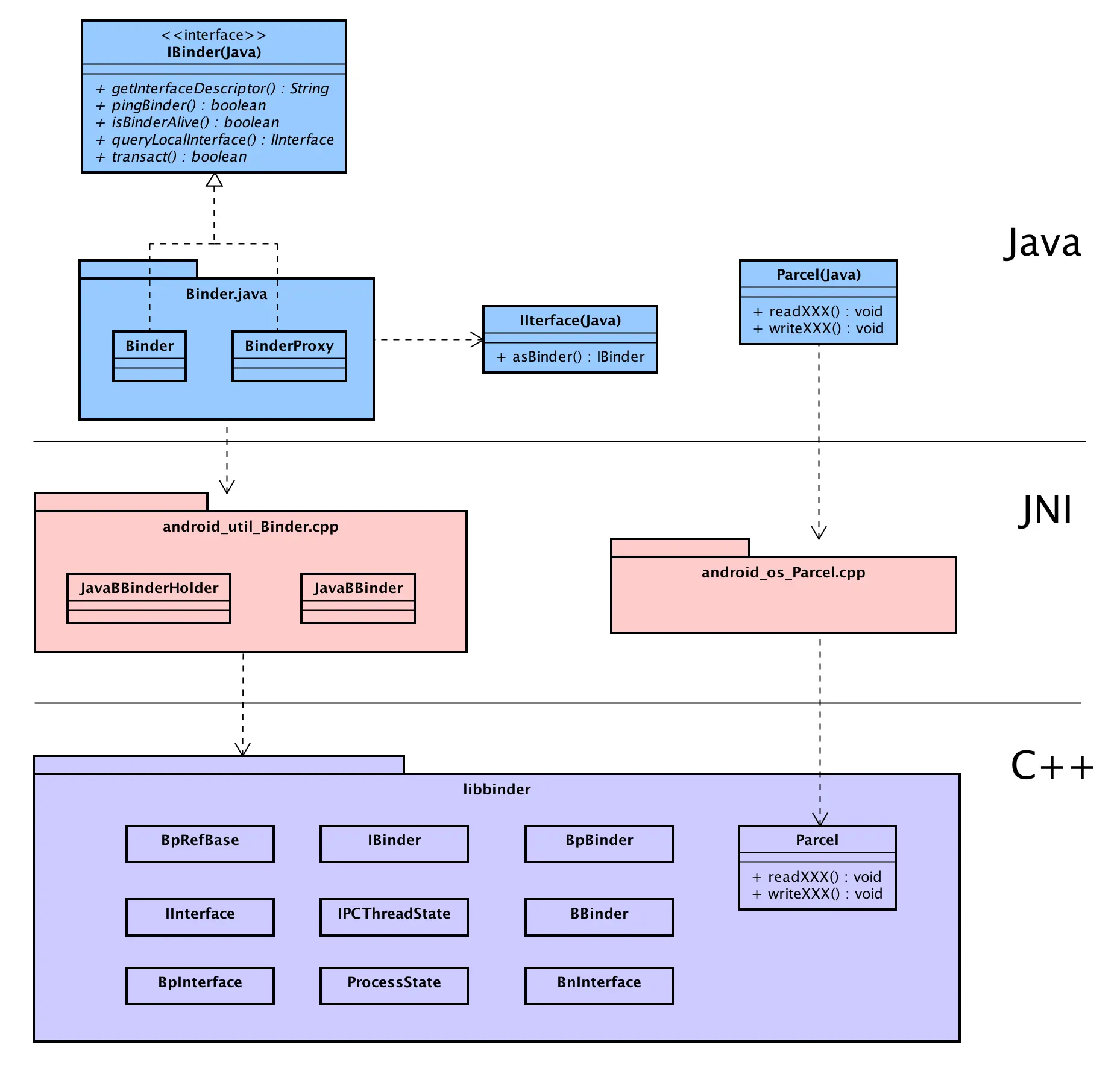

(1)、ServiceManager类图(Native层)
IServiceManager相关类如下图所示：
IServiceManager是表示servicemanager的接口，有如下方法：
-
getService获得binder service引用，
-
checkService获得binder service引用，
-
addService添加binder service，
-
listServices 列举所有binder service。
servicemanager的binder service服务端其实是在frameworks/base/cmds/servicemanager 里实现，BnServiceMananger实际上并未使用。BpServiceMananger就是利用获得的IBinder指针建立的IServiceMananger对象的实际类型。
(2)、Binder框架Native层
libbinder中，将实现分为Proxy和Native两端。Proxy对应了上文提到的Client端，是服务对外提供的接口。而Native是服务实现的一端，对应了上文提到的Server端。类名中带有小写字母p的（例如BpInterface），就是指Proxy端。类名带有小写字母n的（例如BnInterface），就是指Native端。
Proxy代表了调用方，通常与服务的实现不在同一个进程，因此下文中，我们也称Proxy端为”远程”端。Native端是服务实现的自身，因此下文中，我们也称Native端为”本地”端。

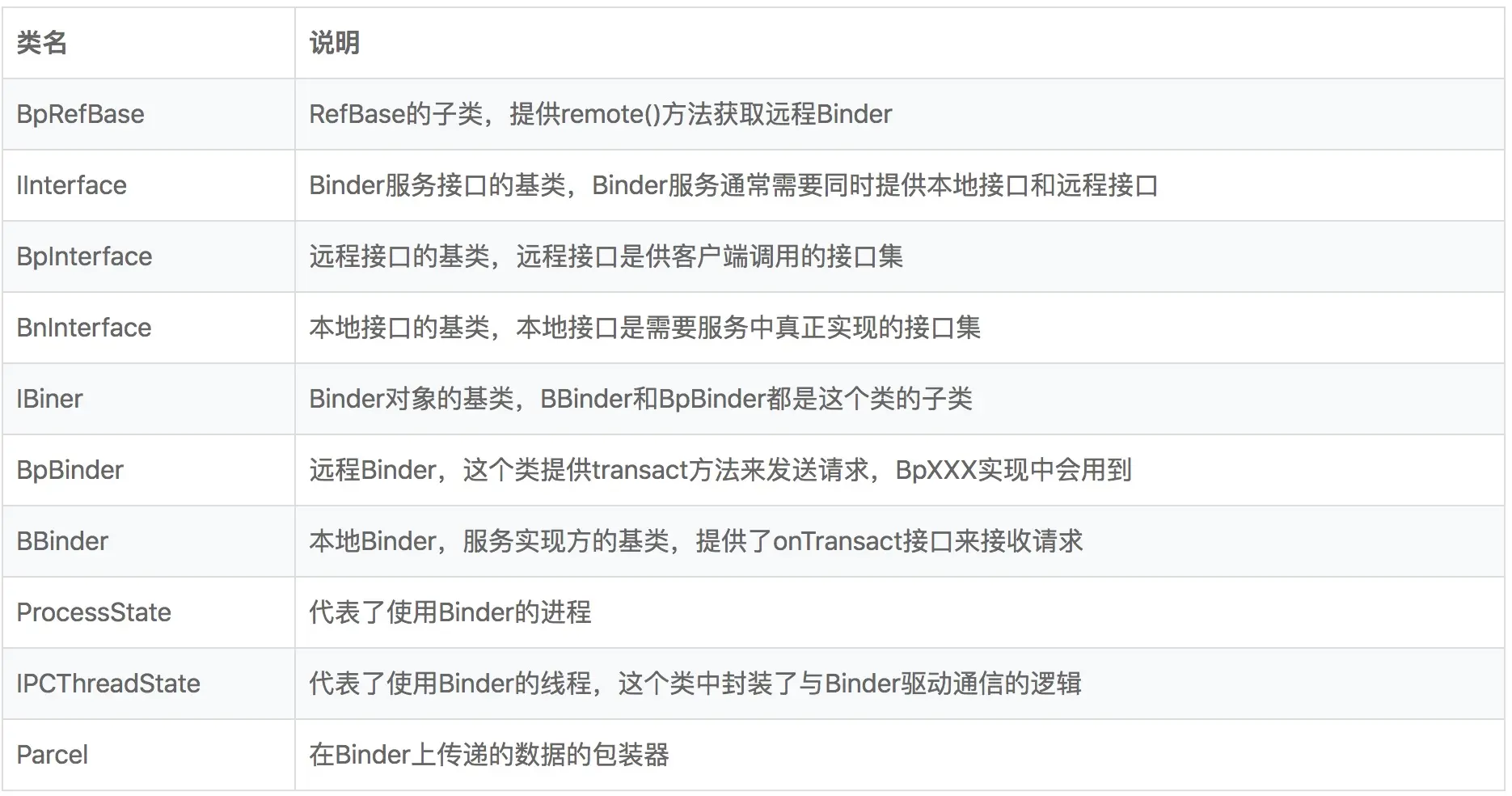

这里，我们先对libbinder中的主要类做一个简要说明，了解一下它们的关系，然后再详细的讲解。

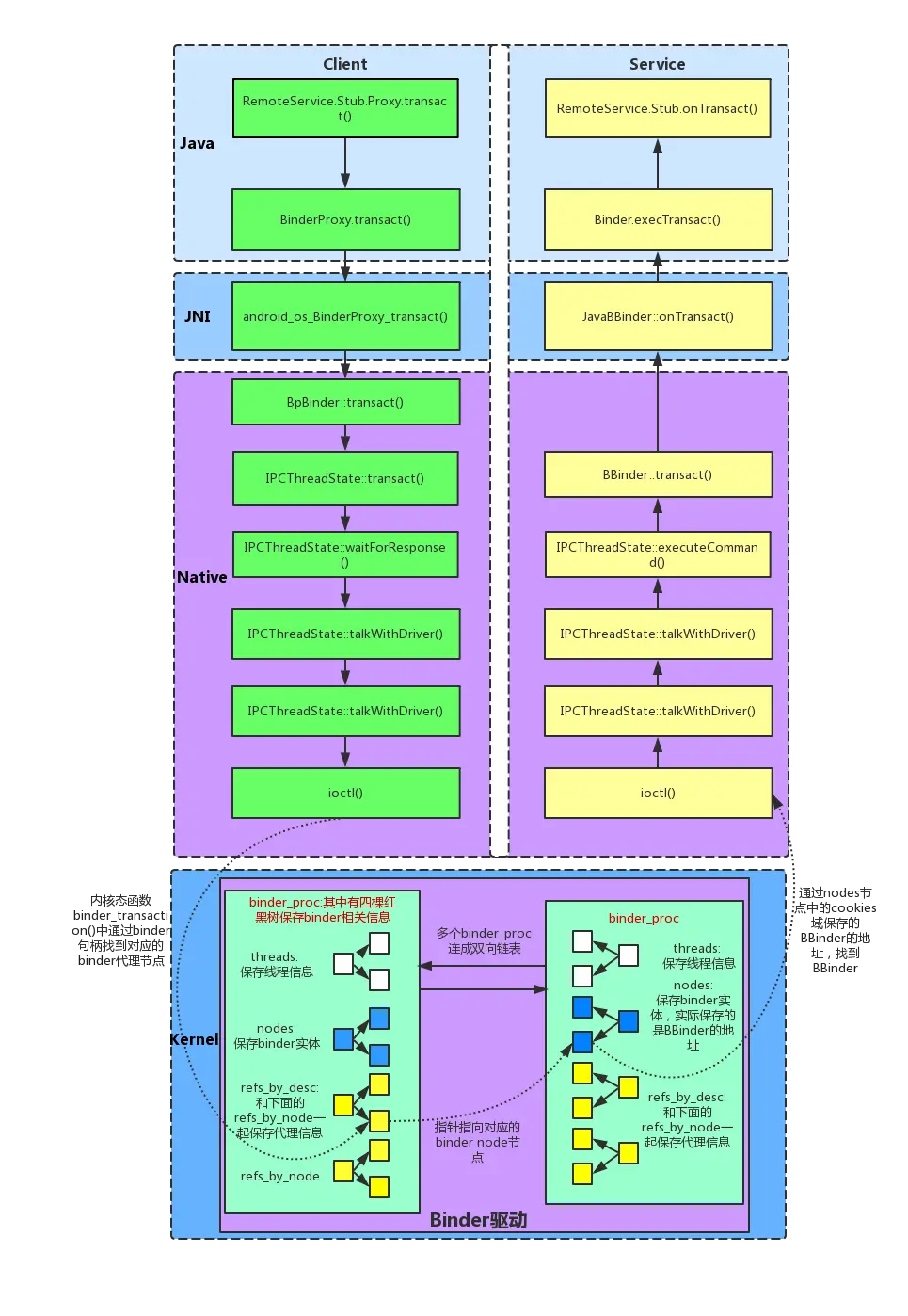

下图描述了这些类之间的关系：
另外说明一下，Binder服务的实现类（图中紫色部分）通常都会遵守下面的命名规则：

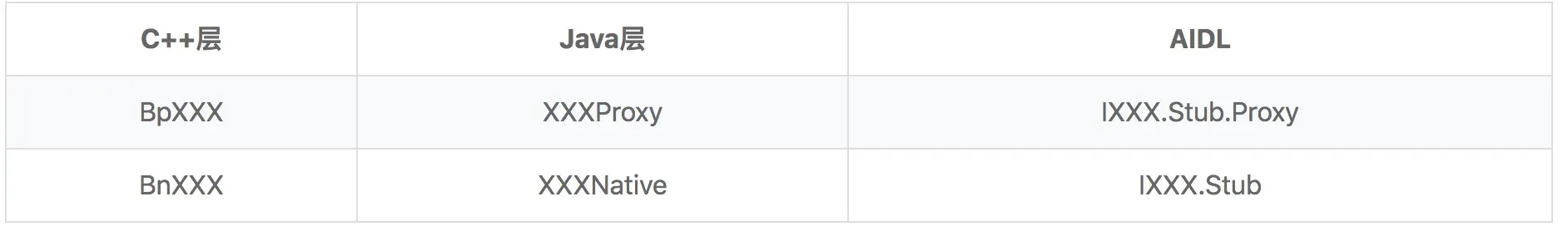

☯ 服务的接口使用I字母作为前缀 ☯ 远程接口使用Bp作为前缀 ☯ 本地接口使用Bn作为前缀
先来看看IBinder这个类。这个类描述了所有在Binder上传递的对象，它既是Binder本地对象BBinder的父类，也是Binder远程对象BpBinder的父类。这个类中的主要方法说明如下：
BpBinder的实例代表了远程Binder，这个类的对象将被客户端调用。其中handle方法会返回指向Binder服务实现者的句柄，这个类最重要就是提供了transact方法，这个方法会将远程调用的参数封装好发送的Binder驱动。
由于每个Binder服务通常都会提供多个服务接口，而这个方法中的uint32_t code参数就是用来对服务接口进行编号区分的。Binder服务的每个接口都需要指定一个唯一的code，这个code要在Proxy和Native端配对好。当客户端将请求发送到服务端的时候，服务端根据这个code（onTransact方法中）来区分调用哪个接口方法。
BBinder的实例代表了本地Binder，它描述了服务的提供方，所有Binder服务的实现者都要继承这个类（的子类），在继承类中，最重要的就是实现onTransact方法，因为这个方法是所有请求的入口。因此，这个方法是和BpBinder中的transact方法对应的，这个方法同样也有一个uint32_t code参数，在这个方法的实现中，由服务提供者通过code对请求的接口进行区分，然后调用具体实现服务的方法。
IBinder中定义了uint32_t code允许的范围：
FIRST_CALL_TRANSACTION = 0x00000001,
LAST_CALL_TRANSACTION = 0x00ffffff,
Binder服务要保证自己提供的每个服务接口有一个唯一的code，例如hello服务:
#define HELLO_SVR_CMD_SAYHELLO 1
#define HELLO_SVR_CMD_SAYHELLO_TO 2
#define HELLO_SVR_CMD_GET_FD 3
讲完了IBinder，BpBinder和BBinder三个类，我们再来看看BpReBase，IInterface，BpInterface和BnInterface。
每个Binder服务都是为了某个功能而实现的，因此其本身会定义一套接口集（通常是C++的一个类）来描述自己提供的所有功能。而Binder服务既有自身实现服务的类，也要有给客户端进程调用的类。为了便于开发，这两中类里面的服务接口应当是一致的，例如：假设服务实现方提供了一个接口为sayhello(void)的服务方法，那么其远程接口中也应当有一个sayhello(void)方法。因此为了实现方便，本地实现类和远程接口类需要有一个公共的描述服务接口的基类（即上图中的IXXXService）来继承。而这个基类通常是IInterface的子类，IInterface的定义如下：
class IInterface : public virtual RefBase
{
public:
IInterface();
static sp<IBinder> asBinder(const IInterface*);
static sp<IBinder> asBinder(const sp<IInterface>&);
protected:
virtual ~IInterface();
virtual IBinder* onAsBinder() = 0;
};
之所以要继承自IInterface类是因为这个类中定义了onAsBinder让子类实现。onAsBinder在本地对象的实现类中返回的是本地对象，在远程对象的实现类中返回的是远程对象。onAsBinder方法被两个静态方法asBinder方法调用。有了这些接口之后，在代码中便可以直接通过IXXX::asBinder方法获取到不用区分本地还是远程的IBinder对象。这个在跨进程传递Binder对象的时候有很大的作用（因为不用区分具体细节，只要直接调用和传递就好）。
下面，我们来看一下BpInterface和BnInterface的定义：
template<typename INTERFACE>
class BnInterface : public INTERFACE, public BBinder
{
public:
virtual sp<IInterface> queryLocalInterface(const String16& _descriptor);
virtual const String16& getInterfaceDescriptor() const;
protected:
virtual IBinder* onAsBinder();
};
// ----------------------------------------------------------------------
template<typename INTERFACE>
class BpInterface : public INTERFACE, public BpRefBase
{
public:
BpInterface(const sp<IBinder>& remote);
protected:
virtual IBinder* onAsBinder();
};
这两个类都是模板类，它们在继承自INTERFACE的基础上各自继承了另外一个类。这里的INTERFACE便是我们Binder服务接口的基类。另外，BnInterface继承了BBinder类，由此可以通过复写onTransact方法来提供实现。BpInterface继承了BpRefBase，通过这个类的remote方法可以获取到指向服务实现方的句柄。在客户端接口的实现类中，每个接口在组装好参数之后，都会调用remote()->transact来发送请求，而这里其实就是调用的BpBinder的transact方法，这样请求便通过Binder到达了服务实现方的onTransact中。这个过程如下图所示：
基于Binder框架开发的服务，除了满足上文提到的类名规则之外，还需要遵守其他一些共同的规约：
☯为了进行服务的区分，每个Binder服务需要指定一个唯一的标识，这个标识通过getInterfaceDescriptor返回，类型是一个字符串。通常，Binder服务会在类中定义static const android::String16 descriptor;这样一个常量来描述这个标识符，然后在getInterfaceDescriptor方法中返回这个常量。 ☯为了便于调用者获取到调用接口，服务接口的公共基类需要提供一个android::spasInterface方法来返回基类对象指针。 由于上面提到的这两点对于所有Binder服务的实现逻辑都是类似的。为了简化开发者的重复工作，在libbinder中，定义了两个宏来简化这些重复工作，它们是：
#define DECLARE_META_INTERFACE(INTERFACE) \
static const android::String16 descriptor; \
static android::sp<I##INTERFACE> asInterface( \
const android::sp<android::IBinder>& obj); \
virtual const android::String16& getInterfaceDescriptor() const; \
I##INTERFACE(); \
virtual ~I##INTERFACE(); \
#define IMPLEMENT_META_INTERFACE(INTERFACE, NAME) \
const android::String16 I##INTERFACE::descriptor(NAME); \
const android::String16& \
I##INTERFACE::getInterfaceDescriptor() const { \
return I##INTERFACE::descriptor; \
} \
android::sp<I##INTERFACE> I##INTERFACE::asInterface( \
const android::sp<android::IBinder>& obj) \
{ \
android::sp<I##INTERFACE> intr; \
if (obj != NULL) { \
intr = static_cast<I##INTERFACE*>( \
obj->queryLocalInterface( \
I##INTERFACE::descriptor).get()); \
if (intr == NULL) { \
intr = new Bp##INTERFACE(obj); \
} \
} \
return intr; \
} \
I##INTERFACE::I##INTERFACE() { } \
I##INTERFACE::~I##INTERFACE() { } \
有了这两个宏之后，开发者只要在接口基类（IXXX）头文件中，使用DECLARE_META_INTERFACE宏便完成了需要的组件的声明。然后在cpp文件中使用IMPLEMENT_META_INTERFACE便完成了这些组件的实现。
2.1、Binder的初始化ProcessState
在讲解Binder驱动的时候我们就提到：任何使用Binder机制的进程都必须要对/dev/binder设备进行open以及mmap之后才能使用，这部分逻辑是所有使用Binder机制进程共同的。对于这种共同逻辑的封装便是Framework层的职责之一。libbinder中，ProcessState类封装了这个逻辑，相关代码见下文。
这里是ProcessState构造函数，在这个函数中，初始化mDriverFD的时候调用了open_driver方法打开binder设备，然后又在函数体中，通过mmap进行内存映射。
ProcessState::ProcessState()
: mDriverFD(open_driver())
, mVMStart(MAP_FAILED)
, mThreadCountLock(PTHREAD_MUTEX_INITIALIZER)
, mThreadCountDecrement(PTHREAD_COND_INITIALIZER)
, mExecutingThreadsCount(0)
, mMaxThreads(DEFAULT_MAX_BINDER_THREADS)
, mStarvationStartTimeMs(0)
, mManagesContexts(false)
, mBinderContextCheckFunc(NULL)
, mBinderContextUserData(NULL)
, mThreadPoolStarted(false)
, mThreadPoolSeq(1)
{
if (mDriverFD >= 0) {
mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
...
}
}
open_driver的函数实现如下所示。在这个函数中完成了三个工作：
☯首先通过open系统调用打开了dev/binder设备 ☯然后通过ioctl获取Binder实现的版本号，并检查是否匹配 ☯最后通过ioctl设置进程支持的最大线程数量 关于这部分逻辑背后的处理，在讲解Binder驱动的时候，我们已经讲解过了。
static int open_driver()
{
int fd = open("/dev/binder", O_RDWR | O_CLOEXEC);
if (fd >= 0) {
int vers = 0;
status_t result = ioctl(fd, BINDER_VERSION, &vers);
...
size_t maxThreads = DEFAULT_MAX_BINDER_THREADS;
result = ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);
} else {
...
}
return fd;
}
ProcessState是一个Singleton（单例）类型的类，在一个进程中，只会存在一个实例。通过ProcessState::self()接口获取这个实例。一旦获取这个实例，便会执行其构造函数，由此完成了对于Binder设备的初始化工作。
2.2、关于Binder传递数据的大小限制
由于Binder的数据需要跨进程传递，并且还需要在内核上开辟空间，因此允许在Binder上传递的数据并不是无无限大的。mmap中指定的大小便是对数据传递的大小限制：
#define BINDER_VM_SIZE ((1*1024*1024) - (4096 *2)) // 1M - 8k
mVMStart = mmap(0, BINDER_VM_SIZE, PROT_READ, MAP_PRIVATE | MAP_NORESERVE, mDriverFD, 0);
这里我们看到，在进行mmap的时候，指定了最大size为BINDER_VM_SIZE，即 1M - 8k的大小。 因此我们在开发过程中，一次Binder调用的数据总和不能超过这个大小。
对于这个区域的大小，我们也可以在设备上进行确认。这里我们还之前提到的system_server为例。上面我们讲解了通过procfs来获取映射的内存地址，除此之外，我们也可以通过showmap命令，来确定这块区域的大小，相关命令如下：
angler:/ # ps | grep system_server
system 1889 526 2353404 135968 SyS_epoll_ 72972eeaf4 S system_server
angler:/ # showmap 1889 | grep "/dev/binder"
1016 4 4 0 0 4 0 0 1 /dev/binder
这里可以看到，这块区域的大小正是 1M - 8K = 1016k。
Tips: 通过showmap命令可以看到进程的详细内存占用情况。在实际的开发过程中，当我们要对某个进程做内存占用分析的时候，这个命令是相当有用的。建议读者尝试通过showmap命令查看system_server或其他感兴趣进程的完整map，看看这些进程都依赖了哪些库或者模块，以及内存占用情况是怎样的。
2.3、与驱动的通信IPCThreadState
上文提到ProcessState是一个单例类，一个进程只有一个实例。而负责与Binder驱动通信的IPCThreadState也是一个单例类。但这个类不是一个进程只有一个实例，而是一个线程有一个实例。

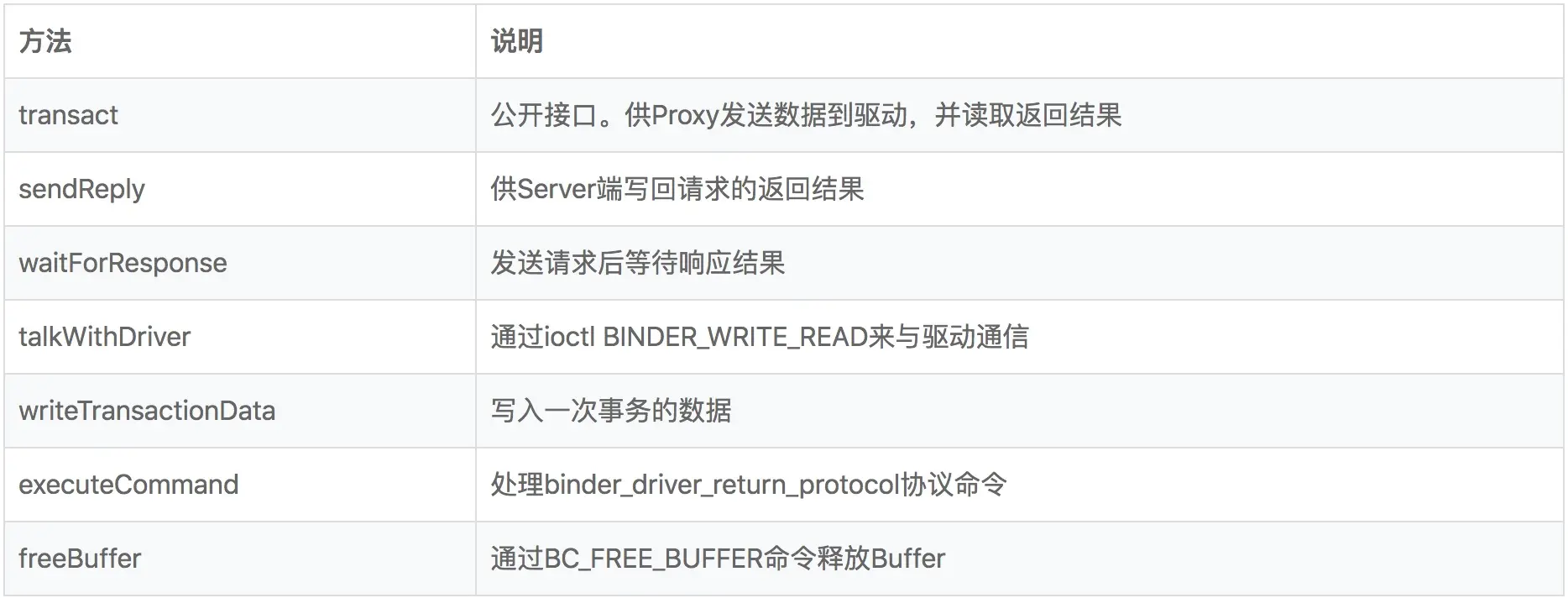

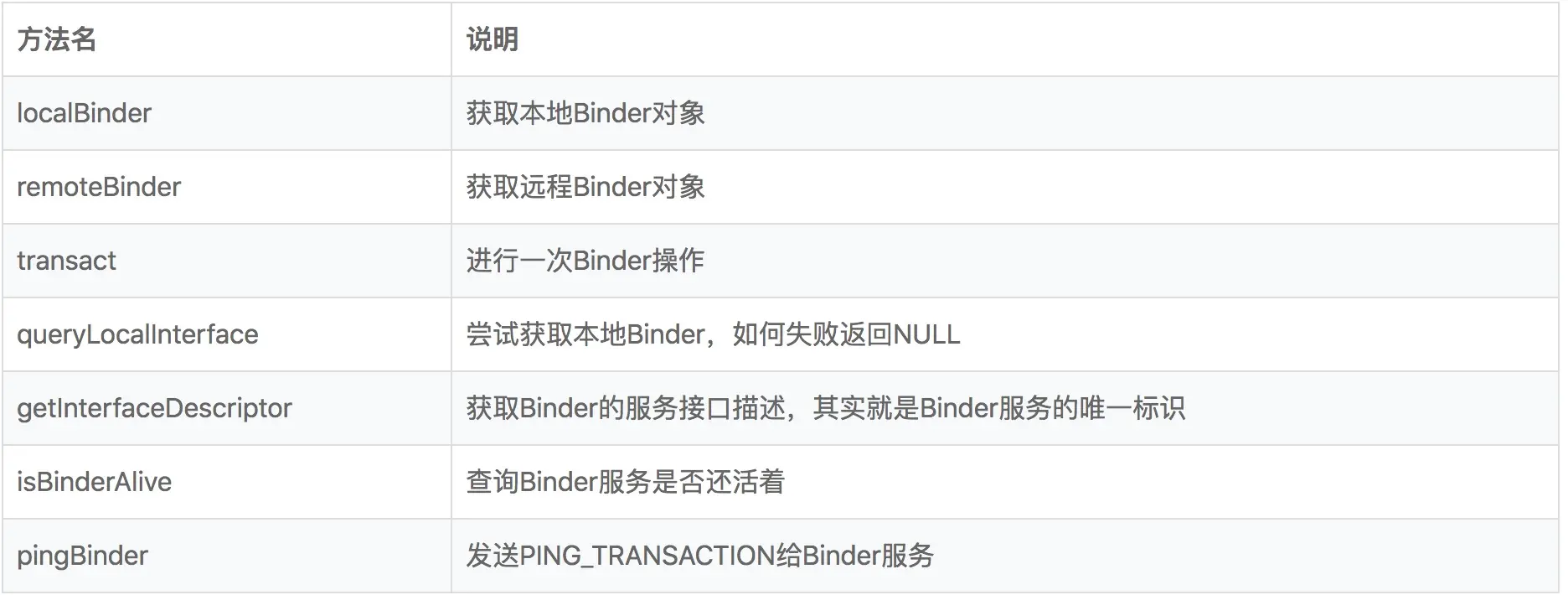

IPCThreadState负责了与驱动通信的细节处理。这个类中的关键几个方法说明如下：

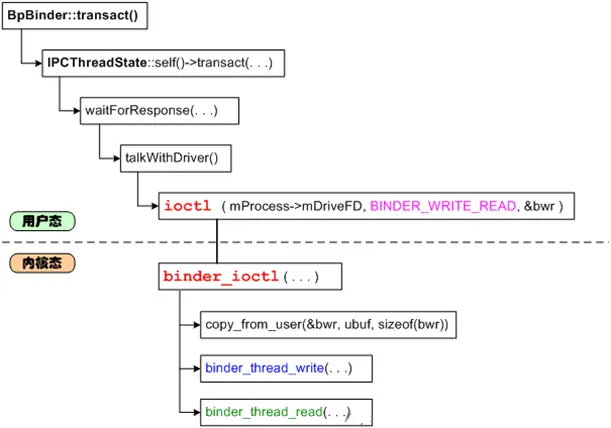

BpBinder::transact方法在发送请求的时候，其实就是直接调用了IPCThreadState对应的方法来发送请求到Binder驱动的，相关代码如下：
status_t BpBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
if (mAlive) {
status_t status = IPCThreadState::self()->transact(
mHandle, code, data, reply, flags);
if (status == DEAD_OBJECT) mAlive = 0;
return status;
}
return DEAD_OBJECT;
}
而IPCThreadState::transact方法主要逻辑如下：
status_t IPCThreadState::transact(int32_t handle,
uint32_t code, const Parcel& data,
Parcel* reply, uint32_t flags)
{
status_t err = data.errorCheck();
flags |= TF_ACCEPT_FDS;
if (err == NO_ERROR) {
err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);
}
if (err != NO_ERROR) {
if (reply) reply->setError(err);
return (mLastError = err);
}
if ((flags & TF_ONE_WAY) == 0) {
if (reply) {
err = waitForResponse(reply);
} else {
Parcel fakeReply;
err = waitForResponse(&fakeReply);
}
} else {
err = waitForResponse(NULL, NULL);
}
return err;
}
这段代码应该还是比较好理解的：首先通过writeTransactionData写入数据，然后通过waitForResponse等待返回结果。TF_ONE_WAY表示此次请求是单向的，即：不用真正等待结果即可返回。
而writeTransactionData方法其实就是在组装binder_transaction_data数据：
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,
int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{
binder_transaction_data tr;
tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
tr.target.handle = handle;
tr.code = code;
tr.flags = binderFlags;
tr.cookie = 0;
tr.sender_pid = 0;
tr.sender_euid = 0;
const status_t err = data.errorCheck();
if (err == NO_ERROR) {
tr.data_size = data.ipcDataSize();
tr.data.ptr.buffer = data.ipcData();
tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);
tr.data.ptr.offsets = data.ipcObjects();
} else if (statusBuffer) {
tr.flags |= TF_STATUS_CODE;
*statusBuffer = err;
tr.data_size = sizeof(status_t);
tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);
tr.offsets_size = 0;
tr.data.ptr.offsets = 0;
} else {
return (mLastError = err);
}
mOut.writeInt32(cmd);
mOut.write(&tr, sizeof(tr));
return NO_ERROR;
}

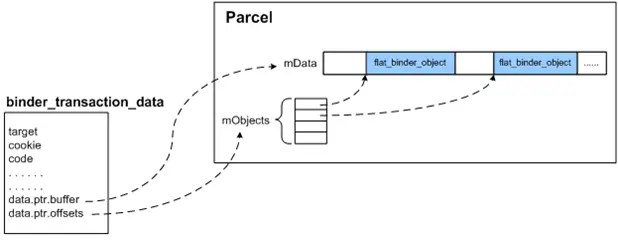

对于binder_transaction_data在讲解Binder驱动的时候我们已经详细讲解过了。而这里的Parcel我们还不了解，那么接下来我们马上就来看一下这个类。
数据包装器：Parcel
Binder上提供的是跨进程的服务，每个服务包含了不同的接口，每个接口的参数数量和类型都不一样。那么当客户端想要调用服务端的接口，参数是如何跨进程传递给服务端的呢？除此之外，服务端想要给客户端返回结果，结果又是如何传递回来的呢？

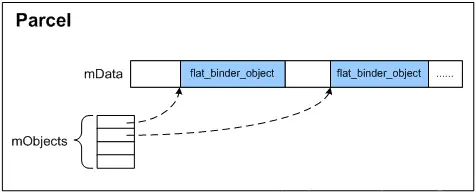

这些问题的答案就是：Parcel。Parcel就像一个包装器，调用者可以以任意顺序往里面放入需要的数据，所有写入的数据就像是被打成一个整体的包，然后可以直接在Binde上传输。
Parcel提供了所有基本类型的写入和读出接口，下面是其中的一部分：
...
status_t writeInt32(int32_t val);
status_t writeUint32(uint32_t val);
......
status_t readUtf8FromUtf16(std::string* str) const;
status_t readUtf8FromUtf16(std::unique_ptr<std::string>* str) const;
const char* readCString() const;
...
因此对于基本类型，开发者可以直接调用接口写入和读出。而对于非基本类型，需要由开发者将其拆分成基本类型然后写入到Parcel中（读出的时候也是一样）。 Parcel会将所有写入的数据进行打包，Parcel本身可以作为一个整体在进程间传递。接收方在收到Parcel之后，只要按写入同样的顺序读出即可。
这个过程，和我们现实生活中寄送包裹做法是一样的：我们将需要寄送的包裹放到硬纸盒中交给快递公司。快递公司将所有的包裹进行打包，然后集中放到运输车中送到目的地，到了目的地之后然后再进行拆分。
Parcel既包含C++部分的实现，也同时提供了Java的接口，中间通过JNI衔接。Java层的接口其实仅仅是一层包装，真正的实现都是位于C++部分中。 特别需要说明一下的是，Parcel类除了可以传递基本数据类型，还可以传递Binder对象：
status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{
return flatten_binder(ProcessState::self(), val, this);
}
这个方法写入的是sp类型的对象，而IBinder既可能是本地Binder，也可能是远程Binder，这样我们就不可以不用关心具体细节直接进行Binder对象的传递。 这也是为什么IInterface中定义了两个asBinder的static方法
static sp<IBinder> asBinder(const IInterface*);
static sp<IBinder> asBinder(const sp<IInterface>&);
而对于Binder驱动，我们前面已经讲解过：Binder驱动并不是真的将对象在进程间序列化传递，而是由Binder驱动完成了对于Binder对象指针的解释和翻译，使调用者看起来就像在进程间传递对象一样。
2.4、Framework层的线程管理 在讲解Binder驱动的时候，我们就讲解过驱动中对应线程的管理。这里我们再来看看，Framework层是如何与驱动层对接进行线程管理的。
ProcessState::setThreadPoolMaxThreadCount 方法中，会通过BINDER_SET_MAX_THREADS命令设置进程支持的最大线程数量：
#define DEFAULT_MAX_BINDER_THREADS 15
status_t ProcessState::setThreadPoolMaxThreadCount(size_t maxThreads) {
status_t result = NO_ERROR;
if (ioctl(mDriverFD, BINDER_SET_MAX_THREADS, &maxThreads) != -1) {
mMaxThreads = maxThreads;
} else {
result = -errno;
ALOGE("Binder ioctl to set max threads failed: %s", strerror(-result));
}
return result;
}
由此驱动便知道了该Binder服务支持的最大线程数。驱动在运行过程中，会根据需要，并在没有超过上限的情况下，通过BR_SPAWN_LOOPER命令通知进程创建线程：
IPCThreadState在收到BR_SPAWN_LOOPER请求之后，便会调用ProcessState::spawnPooledThread来创建线程：
status_t IPCThreadState::executeCommand(int32_t cmd)
{
...
case BR_SPAWN_LOOPER:
mProcess->spawnPooledThread(false);
break;
...
}
ProcessState::spawnPooledThread方法负责为线程设定名称并创建线程：
void ProcessState::spawnPooledThread(bool isMain)
{
if (mThreadPoolStarted) {
String8 name = makeBinderThreadName();
ALOGV("Spawning new pooled thread, name=%s\n", name.string());
sp<Thread> t = new PoolThread(isMain);
t->run(name.string());
}
}
线程在run之后，会调用threadLoop将自身添加的线程池中：
virtual bool threadLoop()
{
IPCThreadState::self()->joinThreadPool(mIsMain);
return false;
}
而IPCThreadState::joinThreadPool方法中，会根据当前线程是否是主线程发送BC_ENTER_LOOPER或者BC_REGISTER_LOOPER命令告知驱动线程已经创建完毕。整个调用流程如下图所示：

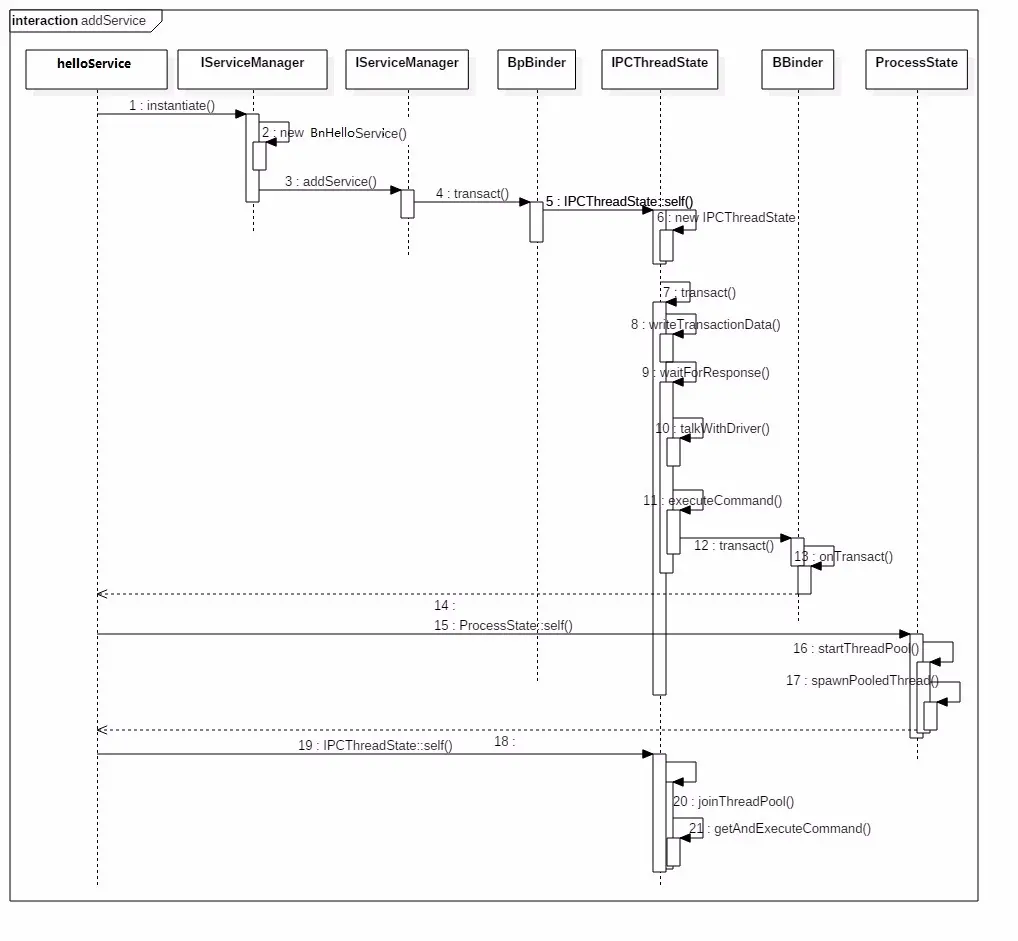

（3）、Android Binder系统-Native层添加hello服务
3.1、Client构造数据，发送数据给驱动

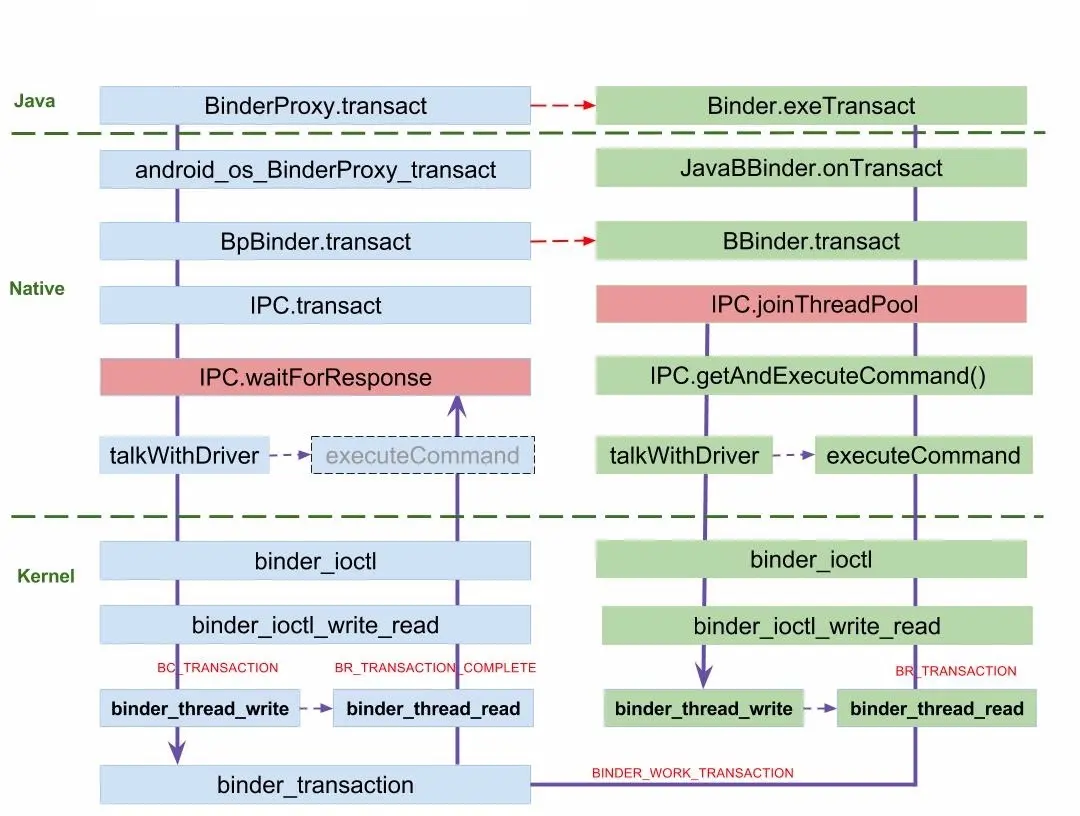

首先看一下Native ServiceManager架构图
只讲数据构造过程。。

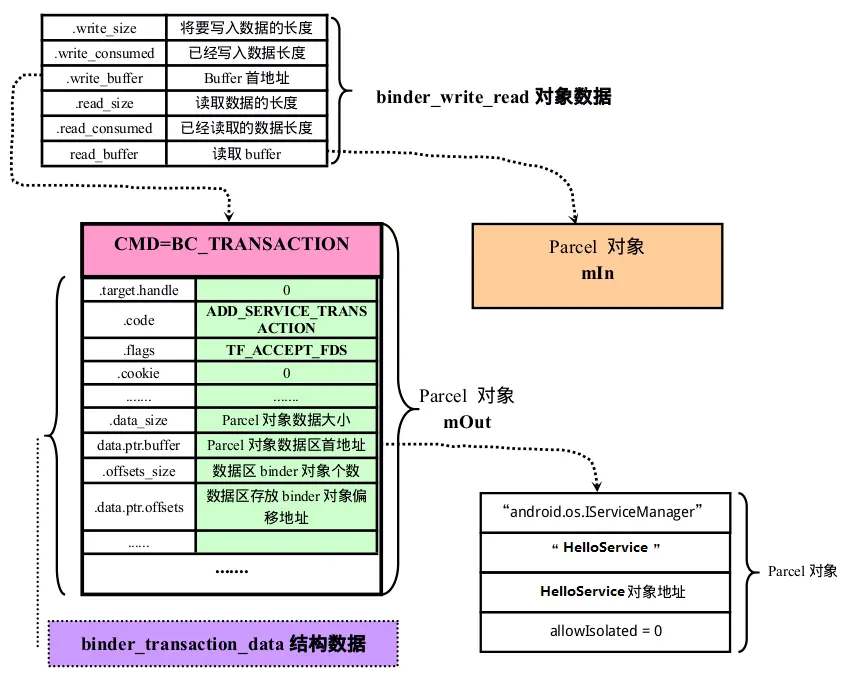

构造： [-> IServiceManager.cpp ::BpServiceManager]
virtual status_t addService(const String16& name, const sp<IBinder>& service, bool allowIsolated) {
Parcel data, reply; //Parcel是数据通信包
//写入头信息"android.os.IServiceManager"
data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());
data.writeString16(name); // name为 "hello"
data.writeStrongBinder(service); // HelloService对象，把一个binder实体“打扁”并写入parcel
data.writeInt32(allowIsolated ? 1 : 0); // allowIsolated= false
//remote()指向的是BpBinder对象
status_t err = remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);
return err == NO_ERROR ? reply.readExceptionCode() : err;
}
服务注册过程：向ServiceManager注册服务hello Service，服务名为”hello”； 请大家注意上面data.writeStrongBinder()一句，它专门负责把一个binder实体”打扁”并写入parcel。其代码如下：
3.2.1、* writeStrongBinder()
[-> parcel.cpp]
status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{
return flatten_binder(ProcessState::self(), val, this);
}
3.2.2、flatten_binder()
[-> parcel.cpp]
status_t flatten_binder(const sp<ProcessState>& /*proc*/,
const sp<IBinder>& binder, Parcel* out)
{
flat_binder_object obj;
obj.flags = 0x7f | FLAT_BINDER_FLAG_ACCEPTS_FDS;
if (binder != NULL) {
IBinder *local = binder->localBinder(); //本地Binder不为空
if (!local) {
BpBinder *proxy = binder->remoteBinder();
const int32_t handle = proxy ? proxy->handle() : 0;
obj.type = BINDER_TYPE_HANDLE;
obj.binder = 0;
obj.handle = handle;
obj.cookie = 0;
} else { //进入该分支
obj.type = BINDER_TYPE_BINDER;
obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());
obj.cookie = reinterpret_cast<uintptr_t>(local);
}
} else {
...
}
return finish_flatten_binder(binder, obj, out);
}
将Binder对象扁平化，转换成flat_binder_object对象。 看到了吗？”打扁”的意思就是把binder对象整理成flat_binder_object变量，如果打扁的是binder实体，那么flat_binder_object用cookie域记录binder实体的指针，即BBinder指针，而如果打扁的是binder代理，那么flat_binder_object用handle域记录的binder代理的句柄值。
总结：Parcel的数据区域分两个部分：mData和mObjects，所有的数据不管是基础数据类型还是对象实体，全都追加到mData里，mObjects是一个偏移量数组，记录所有存放在mData中的flat_binder_object实体的偏移量。
3.2.3、finish_flatten_binder()
将flat_binder_object写入out。
inline static status_t finish_flatten_binder(
const sp<IBinder>& , const flat_binder_object& flat, Parcel* out)
{
return out->writeObject(flat, false);
}
然后flatten_binder()调用了一个关键的finish_flatten_binder()函数。这个函数内部会记录下刚刚被扁平化的flat_binder_object在parcel中的位置。说得更详细点儿就是，parcel对象内部会有一个buffer，记录着parcel中所有扁平化的数据，有些扁平数据是普通数据，而另一些扁平数据则记录着binder对象。所以parcel中会构造另一个mObjects数组，专门记录那些binder扁平数据所在的位置，示意图如下：
一旦到了向驱动层传递数据的时候，IPCThreadState::writeTransactionData()会先把Parcel数据整理成一个binder_transaction_data数据
status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,
int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{
binder_transaction_data tr;
tr.target.ptr = 0; /* Don't pass uninitialized stack data to a remote process */
tr.target.handle = handle;
tr.code = code;
tr.flags = binderFlags;
tr.cookie = 0;
tr.sender_pid = 0;
tr.sender_euid = 0;
const status_t err = data.errorCheck();
if (err == NO_ERROR) {
tr.data_size = data.ipcDataSize();
tr.data.ptr.buffer = data.ipcData();
tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);
tr.data.ptr.offsets = data.ipcObjects();
} else if (statusBuffer) {
tr.flags |= TF_STATUS_CODE;
*statusBuffer = err;
tr.data_size = sizeof(status_t);
tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);
tr.offsets_size = 0;
tr.data.ptr.offsets = 0;
} else {
return (mLastError = err);
}
mOut.writeInt32(cmd);
mOut.write(&tr, sizeof(tr));
return NO_ERROR;
}
3.2.4 、waitForResponse()
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
int32_t cmd;
int32_t err;
while (1) {
if ((err=talkWithDriver()) < NO_ERROR) break;//目的就是把上面打包的mOut数据给kernel,接着看taklWithDriver();
cmd = mIn.readInt32();
}
switch (cmd) {
case BR_REPLY:
......
goto finish;
default:
err = executeCommand(cmd);
break;
}
}
finish:
.....
return err;
}
该函数是与serviceManager通信的主要函数，首先会调用talkWithDriver()方法，将之前的打包在mOut中的数据打包成struct binder_write_read 对象，并通过ioctrl发送给kernel。
3.2.5、 IPCThreadState::talkWithDriver
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
binder_write_read bwr;
const bool needRead = mIn.dataPosition() >= mIn.dataSize();
const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
//doReceive参数，默认是为true,上面我们看到没有传参数，那么doReceive = 1；
bwr.write_size = outAvail;
bwr.write_buffer = (uintptr_t)mOut.data(); //将mOut数据指针存放到这里,这就是我们上面打包的数据。
// This is what we'll read.
if (doReceive && needRead) {
bwr.read_size = mIn.dataCapacity(); //注意这里数据的大小，在我们new IPCThreadState对象时，已经初始化为256.
bwr.read_buffer = (uintptr_t)mIn.data(); //mIn数据指针，放到这里
} else {
bwr.read_size = 0;
bwr.read_buffer = 0;
}
//......
bwr.write_consumed = 0;
bwr.read_consumed = 0;
status_t err;
do {
if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0) //这里通过ioctl将数据写给kernel
.....
} while (err == -EINTR);
return err;
}
该函数的作用就是将之前打包的数据通过系统调用ioctl发送给kernel，最终发送给kernel的数据是struct binder_write_read对象。该对象已经被打包了3次，它们的包含关系如下所示。
3.2.6、Client获取服务、处理回复数据过程
内核会唤醒Client进程处理回复消息。
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
int32_t cmd;
int32_t err;
while (1) {
if ((err=talkWithDriver()) < NO_ERROR) break;
...
cmd = mIn.readInt32();
switch (cmd) {
case BR_REPLY:
{
binder_transaction_data tr;
err = mIn.read(&tr, sizeof(tr));
if (reply) {
if ((tr.flags & TF_STATUS_CODE) == 0) {
//当reply对象回收时，则会调用freeBuffer来回收内存
reply->ipcSetDataReference(
reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
tr.data_size,
reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
tr.offsets_size/sizeof(binder_size_t),
freeBuffer, this);
}
...
}
...
return err;
}
3.2.7、Parcel::ipcSetDataReference
void Parcel::ipcSetDataReference(const uint8_t* data, size_t dataSize,
const binder_size_t* objects, size_t objectsCount, release_func relFunc, void* relCookie)
{
binder_size_t minOffset = 0;
freeDataNoInit();
mError = NO_ERROR;
mData = const_cast<uint8_t*>(data); //这是有4个字节的buffer。且存放的数据是0
mDataSize = mDataCapacity = dataSize; //之前申请的大小就是4个字节。
//ALOGI("setDataReference Setting data size of %p to %lu (pid=%d)", this, mDataSize, getpid());
mDataPos = 0;
ALOGV("setDataReference Setting data pos of %p to %zu", this, mDataPos);
mObjects = const_cast<binder_size_t*>(objects); //binder对象其实地址
mObjectsSize = mObjectsCapacity = objectsCount; //binder对象的个数。
mNextObjectHint = 0;
mOwner = relFunc; //释放内存的函数，后面我们就不进行了。
mOwnerCookie = relCookie;
for (size_t i = 0; i < mObjectsSize; i++) {
binder_size_t offset = mObjects[i];
if (offset < minOffset) {
ALOGE("%s: bad object offset %"PRIu64" < %"PRIu64"\n",
__func__, (uint64_t)offset, (uint64_t)minOffset);
mObjectsSize = 0;
break;
}
minOffset = offset + sizeof(flat_binder_object);
}
scanForFds();
}
上面做的工作只是将事务数据分别安放到当前Parcel对象的相应位置。其中scanForFds（）是为了查找返回来的数据中是否有binder对象，这个在获取代理对象时有用。
3.2.8、readStrongBinder() [-> Parcel.java]
readStrongBinder的过程基本是writeStrongBinder逆过程。
static jobject android_os_Parcel_readStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr) {
Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);
if (parcel != NULL) {
return javaObjectForIBinder(env, parcel->readStrongBinder());
}
return NULL;
}
javaObjectForIBinder 将native层BpBinder对象转换为Java层BinderProxy对象。
3.2.9、readStrongBinder(C++)
[-> Parcel.cpp]
sp<IBinder> Parcel::readStrongBinder() const
{
sp<IBinder> val;
unflatten_binder(ProcessState::self(), *this, &val);
return val;
}
3.2.10、unflatten_binder()
[-> Parcel.cpp]
status_t unflatten_binder(const sp<ProcessState>& proc, const Parcel& in, sp<IBinder>* out) {
const flat_binder_object* flat = in.readObject(false);
if (flat) {
switch (flat->type) {
case BINDER_TYPE_BINDER:
*out = reinterpret_cast<IBinder*>(flat->cookie);
return finish_unflatten_binder(NULL, *flat, in);
case BINDER_TYPE_HANDLE:
*out = proc->getStrongProxyForHandle(flat->handle);
//创建BpBinder对象
return finish_unflatten_binder(
static_cast<BpBinder*>(out->get()), *flat, in);
}
}
return BAD_TYPE;
}
说明：readObject()的作用是从Parcel中读取出它所保存的flat_binder_object类型的对象。该对象的类型是BINDER_TYPE_HANDLE，因此会指向BINDER_TYPE_HANDLE对应的switch分支。 (01) 这里的proc是ProcessState对象，执行proc->getStrongProxyForHandle()会将句柄(MediaPlayerService的Binder引用描述)保存到ProcessState的链表中，然后再创建并返回该句柄的BpBinder对象(即Binder的代理)。在Android Binder机制(四) defaultServiceManager()的实现中有getStrongProxyForHandle()的详细说明，下面只给出getStrongProxyForHandle()代码。 (02) finish_unflatten_binder()中只有return NO_ERROR。
3.2.11、getStrongProxyForHandle()
[-> ProcessState.cpp]
sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
sp<IBinder> result;
AutoMutex _l(mLock);
//查找handle对应的资源项
handle_entry* e = lookupHandleLocked(handle);
if (e != NULL) {
IBinder* b = e->binder;
if (b == NULL || !e->refs->attemptIncWeak(this)) {
...
//当handle值所对应的IBinder不存在或弱引用无效时，则创建BpBinder对象
b = new BpBinder(handle);
e->binder = b;
if (b) e->refs = b->getWeakRefs();
result = b;
} else {
result.force_set(b);
e->refs->decWeak(this);
}
}
return result;
}
经过该方法，最终创建了指向Binder服务端的BpBinder代理对象。
（4）、Android Binder系统-Native层获取hello服务
经过前面的分析，知道流程基本类似，这里不再继续分析获取hello服务
五、Android Binder系统-Framwork-Java层
（1）、Android Binder系统Java层
主要结构 Android应用程序使用Java语言开发，Binder框架自然也少不了在Java层提供接口。
前文中我们看到，Binder机制在C++层已经有了完整的实现。因此Java层完全不用重复实现，而是通过JNI衔接了C++层以复用其实现。
下图描述了Binder Framework Java层到C++层的衔接关系。

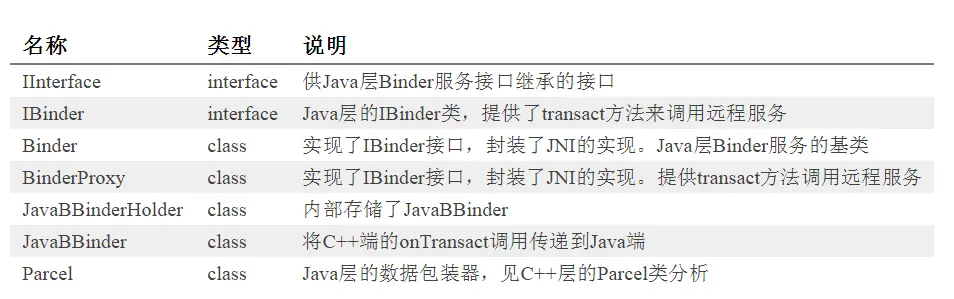

这里对图中Java层和JNI层的几个类做一下说明( 关于C++层的讲解请看这里 )：
这里的IInterface，IBinder和C++层的两个类是同名的。这个同名并不是巧合：它们不仅仅同名，它们所起的作用，以及其中包含的接口都是几乎一样的，区别仅仅在于一个是C++层，一个是Java层而已。
除了IInterface，IBinder之外，这里Binder与BinderProxy类也是与C++的类对应的，下面列出了Java层和C++层类的对应关系：
除了IInterface，IBinder之外，这里Binder与BinderProxy类也是与C++的类对应的，下面列出了Java层和C++层类的对应关系：
（2）、JNI的衔接 JNI全称是Java Native Interface，这个是由Java虚拟机提供的机制。这个机制使得native代码可以和Java代码互相通讯。简单来说就是：我们可以在C/C++端调用Java代码，也可以在Java端调用C/C++代码。
关于JNI的详细说明，可以参见Oracle的官方文档：Java Native Interface ，这里不多说明。
实际上，在Android中很多的服务或者机制都是在C/C++层实现的，想要将这些实现复用到Java层，就必须通过JNI进行衔接。AOSP源码中，/frameworks/base/core/jni/ 目录下的源码就是专门用来对接Framework层的JNI实现的。
看一下Binder.java的实现就会发现，这里面有不少的方法都是用native关键字修饰的，并且没有方法实现体，这些方法其实都是在C++中android_util_Binder.cpp实现的： 那么，那么，C++是如何调用Java的呢？最关键的，libbinder中的BBinder::onTransact是如何能够调用到Java中的Binder::onTransact的呢？
这段逻辑就是android_util_Binder.cpp中JavaBBinder::onTransact中处理的了。JavaBBinder是BBinder子类，其类结构如下：libbinder中的BBinder::onTransact是如何能够调用到Java中的Binder::onTransact的呢？ JavaBBinder::onTransact关键代码如下：
virtual status_t onTransact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags = 0)
{
JNIEnv* env = javavm_to_jnienv(mVM);
IPCThreadState* thread_state = IPCThreadState::self();
const int32_t strict_policy_before = thread_state->getStrictModePolicy();
jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);
...
}
请注意这段代码中的这一行：
jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
code, reinterpret_cast<jlong>(&data), reinterpret_cast<jlong>(reply), flags);
这一行代码其实是在调用mObject上offset为mExecTransact的方法。这里的几个参数说明如下：
mObject 指向了Java端的Binder对象 gBinderOffsets.mExecTransact 指向了Binder类的execTransact方法 data 调用execTransact方法的参数 code, data, reply, flags都是传递给调用方法execTransact的参数 而JNIEnv.CallBooleanMethod这个方法是由虚拟机实现的。即：虚拟机会提供native方法来调用一个Java Object上的方法（关于Android上的Java虚拟机，今后我们会专门讲解）。
这样，就在C++层的JavaBBinder::onTransact中调用了Java层Binder::execTransact方法。而在Binder::execTransact方法中，又调用了自身的onTransact方法，由此保证整个过程串联了起来：
private boolean execTransact(int code, long dataObj, long replyObj,
int flags) {
Parcel data = Parcel.obtain(dataObj);
Parcel reply = Parcel.obtain(replyObj);
boolean res;
try {
res = onTransact(code, data, reply, flags);
} catch (RemoteException|RuntimeException e) {
if (LOG_RUNTIME_EXCEPTION) {
Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);
}
if ((flags & FLAG_ONEWAY) != 0) {
if (e instanceof RemoteException) {
Log.w(TAG, "Binder call failed.", e);
} else {
Log.w(TAG, "Caught a RuntimeException from the binder stub implementation.", e);
}
} else {
reply.setDataPosition(0);
reply.writeException(e);
}
res = true;
} catch (OutOfMemoryError e) {
RuntimeException re = new RuntimeException("Out of memory", e);
reply.setDataPosition(0);
reply.writeException(re);
res = true;
}
checkParcel(this, code, reply, "Unreasonably large binder reply buffer");
reply.recycle();
data.recycle();
StrictMode.clearGatheredViolations();
return res;
}
（3）、Java层的ServiceManager
通过这个类图我们看到，Java层的ServiceManager和C++层的接口是一样的。
然后我们再选取addService方法看一下实现：
public static void addService(String name, IBinder service, boolean allowIsolated) {
try {
getIServiceManager().addService(name, service, allowIsolated);
} catch (RemoteException e) {
Log.e(TAG, "error in addService", e);
}
}
private static IServiceManager getIServiceManager() {
if (sServiceManager != null) {
return sServiceManager;
}
// Find the service manager
sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());
return sServiceManager;
}
很显然，这段代码中，最关键就是下面这个调用：
ServiceManagerNative.asInterface(BinderInternal.getContextObject());
然后我们需要再看一下BinderInternal.getContextObject()和ServiceManagerNative.asInterface两个方法。
BinderInternal.getContextObject()是一个JNI方法，其实现代码在android_util_Binder.cpp中：
static jobject android_os_BinderInternal_getContextObject(JNIEnv* env, jobject clazz)
{
sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
return javaObjectForIBinder(env, b);
}
而ServiceManagerNative.asInterface的实现和其他的Binder服务是一样的套路：
static public IServiceManager asInterface(IBinder obj)
{
if (obj == null) {
return null;
}
IServiceManager in =
(IServiceManager)obj.queryLocalInterface(descriptor);
if (in != null) {
return in;
}
return new ServiceManagerProxy(obj);
}
先通过queryLocalInterface查看能不能获得本地Binder，如果无法获取，则创建并返回ServiceManagerProxy对象。
而ServiceManagerProxy自然也是和其他Binder Proxy一样的实现套路：
public void addService(String name, IBinder service, boolean allowIsolated)
throws RemoteException {
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IServiceManager.descriptor);
data.writeString(name);
data.writeStrongBinder(service);
data.writeInt(allowIsolated ? 1 : 0);
mRemote.transact(ADD_SERVICE_TRANSACTION, data, reply, 0);
reply.recycle();
data.recycle();
}
六、Android Binder系统-AIDL
开发一个基于AIDL的Service需要三个步骤：
定义一个.aidl文件 实现接口 暴露接口给客户端使用 aidl文件使用Java语言的语法来定义，每个.aidl文件只能包含一个interface，并且要包含interface的所有方法声明。
默认情况下，AIDL支持的数据类型包括：
基本数据类型（即int，long，char，boolean等） String CharSequence List（List的元素类型必须是AIDL支持的） Map（Map中的元素必须是AIDL支持的） 对于AIDL中的接口，可以包含0个或多个参数，可以返回void或一个值。所有非基本类型的参数必须包含一个描述是数据流向的标签，可能的取值是：in，out或者inout。
下面是一个aidl文件的示例：
// IRemoteService.aidl
package com.example.android;
// Declare any non-default types here with import statements
/** Example service interface */
interface IRemoteService {
/** Request the process ID of this service, to do evil things with it. */
int getPid();
/** Demonstrates some basic types that you can use as parameters
* and return values in AIDL.
*/
void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat,
double aDouble, String aString);
}
这个文件中包含了两个接口 ：
getPid 一个无参的接口，返回值类型为int basicTypes，包含了几个基本类型作为参数的接口，无返回值 对于包含.aidl文件的工程，Android IDE（以前是Eclipse，现在是Android Studio）在编译项目的时候，会为aidl文件生成对应的Java文件。

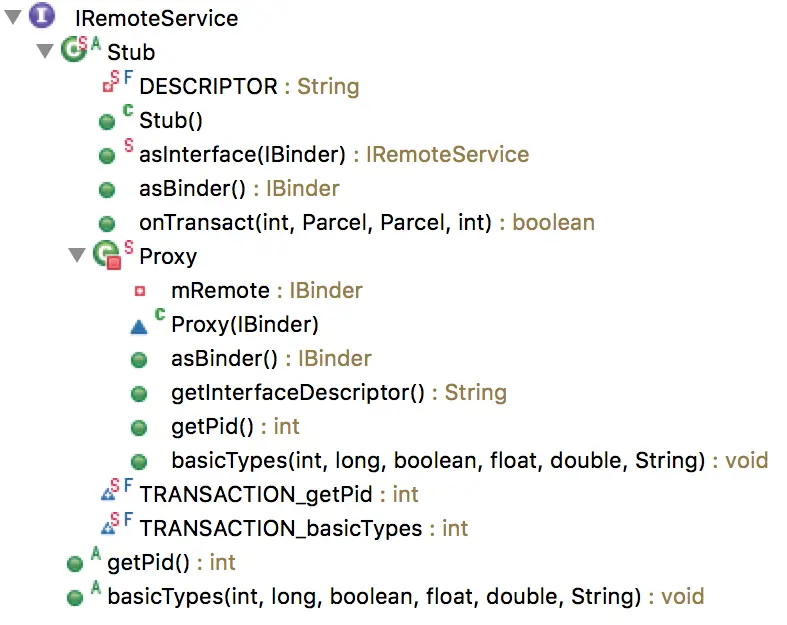

针对上面这个aidl文件生成的java文件中包含的结构如下图所示：
在这个生成的Java文件中，包括了：
一个名称为IRemoteService的interface，该interface继承自android.os.IInterface并且包含了我们在aidl文件中声明的接口方法 IRemoteService中包含了一个名称为Stub的静态内部类，这个类是一个抽象类，它继承自android.os.Binder并且实现了IRemoteService接口。这个类中包含了一个onTransact方法 Stub内部又包含了一个名称为Proxy的静态内部类，Proxy类同样实现了IRemoteService接口 仔细看一下Stub类和Proxy两个中包含的方法，是不是觉得很熟悉？是的，这里和前面介绍的服务实现是一样的模式。这里我们列一下各层类的对应关系：
为了整个结构的完整性，最后我们还是来看一下生成的Stub和Proxy类中的实现逻辑。
Stub是提供给开发者实现业务的父类，而Proxy的实现了对外提供的接口。Stub和Proxy两个类都有一个asBinder的方法。
Stub类中的asBinder实现就是返回自身对象：
@Override
public android.os.IBinder asBinder() {
return this;
}
而Proxy中asBinder的实现是返回构造函数中获取的mRemote对象，相关代码如下：
private android.os.IBinder mRemote;
Proxy(android.os.IBinder remote) {
mRemote = remote;
}
@Override
public android.os.IBinder asBinder() {
return mRemote;
}
而这里的mRemote对象其实就是远程服务在当前进程的标识。
上文我们说了，Stub类是用来提供给开发者实现业务逻辑的父类，开发者者继承自Stub然后完成自己的业务逻辑实现，例如这样：
private final IRemoteService.Stub mBinder = new IRemoteService.Stub() {
public int getPid(){
return Process.myPid();
}
public void basicTypes(int anInt, long aLong, boolean aBoolean,
float aFloat, double aDouble, String aString) {
// Does something
}
};
而这个Proxy类，就是用来给调用者使用的对外接口。我们可以看一下Proxy中的接口到底是如何实现的：
Proxy中getPid方法实现如下所示：
@Override
public int getPid() throws android.os.RemoteException {
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
mRemote.transact(Stub.TRANSACTION_getPid, _data, _reply, 0);
_reply.readException();
_result = _reply.readInt();
} finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
这里就是通过Parcel对象以及transact调用对应远程服务的接口。而在Stub类中，生成的onTransact方法对应的处理了这里的请求：
@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags)
throws android.os.RemoteException {
switch (code) {
case INTERFACE_TRANSACTION: {
reply.writeString(DESCRIPTOR);
return true;
}
case TRANSACTION_getPid: {
data.enforceInterface(DESCRIPTOR);
int _result = this.getPid();
reply.writeNoException();
reply.writeInt(_result);
return true;
}
case TRANSACTION_basicTypes: {
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
long _arg1;
_arg1 = data.readLong();
boolean _arg2;
_arg2 = (0 != data.readInt());
float _arg3;
_arg3 = data.readFloat();
double _arg4;
_arg4 = data.readDouble();
java.lang.String _arg5;
_arg5 = data.readString();
this.basicTypes(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5);
reply.writeNoException();
return true;
}
}
return super.onTransact(code, data, reply, flags);
}
onTransact()所要做的就是：
根据code区分请求的是哪个接口 通过data来获取请求的参数 调用由子类实现的抽象方法了。
完整框架：
