View之Canvas,Paint,Matrix,RectF等介绍

919 阅读16分钟

目录介绍

  • 1.Paint画笔介绍
    • 1.1 图形绘制
    • 1.2 文本绘制
  • 2.Canvas画布介绍
    • 2.1 设置属性
    • 2.2 画图【重点】
    • 2.3 Canvas对象的获取方式
    • 2.4 Canvas的作用
    • 2.5 Canvas绘制圆和椭圆
    • 2.6 Canvas绘制矩形、圆角矩形
    • 2.7 Canvas绘制文字
    • 2.8 Canvas绘制弧形、封闭弧形
    • 2.9 Canvas绘制Path路径
  • 3.Matrix变换矩阵介绍
    • 3.1 translate平移
    • 3.2 rorate旋转
    • 3.3 scale缩放
    • 3.4 skew扭曲
  • 4.RectF介绍
    • 4.1 Rect简单属性
    • 4.2 Rect父类的实现
    • 4.3 Rect常用的一些方法
  • 5.关于使用到这几个属性的自定义View
    • 5.0 知道了这几个,需要练手写下案例
    • 5.1 自定义轮播图圆点
    • 5.2 自定义圆环百分比进度条

好消息

1.Paint画笔介绍

  • Paint即画笔,在绘图过程中起到了极其重要的作用,画笔主要保存了颜色, 样式等绘制信息,指定了如何绘制文本和图形,画笔对象有很多设置方法,大体上可以分为两类,一类与图形绘制相关,一类与文本绘制相关。

1.1 图形绘制

  • 常用的方法有这些
    * setARGB(int a,int r,int g,int b);
    设置绘制的颜色,a代表透明度,r,g,b代表颜色值。
    * setAlpha(int a);
    设置绘制图形的透明度。
    * setColor(int color);
    设置绘制的颜色,使用颜色值来表示,该颜色值包括透明度和RGB颜色。
    * setAntiAlias(boolean aa);
    设置是否使用抗锯齿功能,会消耗较大资源,绘制图形速度会变慢。
    * setDither(boolean dither);
    设定是否使用图像抖动处理,会使绘制出来的图片颜色更加平滑和饱满,图像更加清晰
    * setFilterBitmap(boolean filter);
    如果该项设置为true,则图像在动画进行中会滤掉对Bitmap图像的优化操作,加快显示速度,本设置项依赖于dither和xfermode的设置
    * setMaskFilter(MaskFilter maskfilter);
    设置MaskFilter,可以用不同的MaskFilter实现滤镜的效果,如滤化,立体等
    * setColorFilter(ColorFilter colorfilter);
    设置颜色过滤器,可以在绘制颜色时实现不用颜色的变换效果
    * setPathEffect(PathEffect effect);
    设置绘制路径的效果,如点画线等
    * setShader(Shader shader);
    设置图像效果,使用Shader可以绘制出各种渐变效果
    * setShadowLayer(float radius ,float dx,float dy,int color);
    在图形下面设置阴影层,产生阴影效果,radius为阴影的角度,dx和dy为阴影在x轴和y轴上的距离,color为阴影的颜色
    * setStyle(Paint.Style style);
    设置画笔的样式,为FILL,FILL_AND_STROKE,或STROKE
    * setStrokeCap(Paint.Cap cap);
    当画笔样式为STROKE或FILL_AND_STROKE时,设置笔刷的图形样式,如圆形样式  Cap.ROUND,或方形样式Cap.SQUARE
    * setSrokeJoin(Paint.Join join);
    设置绘制时各图形的结合方式,如平滑效果等
    * setStrokeWidth(float width);
    当画笔样式为STROKE或FILL_AND_STROKE时,设置笔刷的粗细度
    * setXfermode(Xfermode xfermode);
    设置图形重叠时的处理方式,如合并,取交集或并集,经常用来制作橡皮的擦除效果


1.2 文本绘制

  • 常用的方法有这些
    * setFakeBoldText(boolean fakeBoldText);
    模拟实现粗体文字,设置在小字体上效果会非常差
    * setSubpixelText(boolean subpixelText);
    设置该项为true,将有助于文本在LCD屏幕上的显示效果
    * setTextAlign(Paint.Align align);
    设置绘制文字的对齐方向
    * setTextScaleX(float scaleX);
    设置绘制文字x轴的缩放比例,可以实现文字的拉伸的效果
    * setTextSize(float textSize);
    设置绘制文字的字号大小
    * setTextSkewX(float skewX);
    设置斜体文字,skewX为倾斜弧度
    * setTypeface(Typeface typeface);
    设置Typeface对象,即字体风格,包括粗体,斜体以及衬线体,非衬线体等
    * setUnderlineText(boolean underlineText);
    设置带有下划线的文字效果
    * setStrikeThruText(boolean strikeThruText);
    设置带有删除线的效果


2.Canvas画布介绍

  • 当我们调整好画笔之后,现在需要绘制到画布上,这就得用Canvas类了。在android中既然把Canvas当做画布,那么就可以在画布上绘制我们想要的任何东西。除了在画布上绘制之外,还需要设置一些关于画布的属性,比如,画布的颜色、尺寸等。

2.1 设置属性

  • 一般属性有:
    * Canvas(Bitmap bitmap): 以bitmap对象创建一个画布,则将内容都绘制在bitmap上,因此bitmap不得为null。
    * Canvas(GL gl): 在绘制3D效果时使用,与OpenGL相关。
    * isOpaque(boolean isOpaque):检测是否支持透明。
    * setViewport(int left, int top, int right, int bottom, int clipflag):  设置画布中显示窗口。
    * drawColor(int color): 设置Canvas的背景颜色。
    * setBitmap(Bitmap mBitmap):  设置具体画布,画的内容,保存为一个Bitmap。
    * clipRect(float left, float top, float right, float bottom): 设置显示区域,即设置裁剪区。
    * translate(float x, float  y): 平移画布。
    * rotate(float degree, float px, float py):  旋转画布 。
    * skew(float sx, float sy):  设置偏移量。
    * save(): 将Canvas当前状态保存在堆栈,save之后可以调用Canvas的平移、旋转、错切、剪裁等操作。
    * restore(): 恢复为之前堆栈保存的Canvas状态,防止save后对Canvas执行的操作对后续的绘制有影响。restore和save要配对使用,restore可以比save少,但不能比save多,否则会引发error。save和restore之间,往往夹杂的是对Canvas的特殊操作。
    * save(int num):将Canvas当前状态保存在堆栈,并予以编号int
    * restoreToCount(int num):恢复为之前堆栈保存的编号为int的Canvas状态
    * concat(Matrix matrix):画布关联矩阵,画出来的内容按矩阵改变,而不是画布改变。
    * Drawable.draw(Canvas canvas):将Drawable画到Canvas中
    注:这种方式画Drawable怎么设置透明度呢?((BitmapDrawable)Drawable).getPaint().setAlpha(mBgAlpha);


2.2 画图【重点】

  • 画图部分
    *  canvas.drawPaint(Paint paint)
    将画笔设置的颜色和透明度铺满画布
    * drawRect(RectF rect, Paint paint)
    绘制矩形,参数一为RectF一个区域
    * drawRect(float left, float top, float right, float bottom, Paint paint)
    绘制矩形,left:矩形left的x坐标,top:矩形top的y坐标,right:矩形right的x坐标,bottom:矩形bottom的y坐标
    * drawRoundRect(RectF rect, float rx, float ry, Paint paint)
    绘制圆角矩形, rx:x方向的圆角半径,ry:y方向的圆角半径
    * drawRoundRect(float left, float top, float right, float bottom, float rx, float ry, Paint paint)
    * drawPath(Path path, Paint paint)
    绘制一个路径,参数一为Path路径对象
    * drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint)
    贴图,参数一就是我们常规的Bitmap对象,参数二是源区域(这里是bitmap),参数三是目标区域(应该在canvas的位置和大小),参数四是Paint画刷对象,因为用到了缩放和拉伸的可能,当原始Rect不等于目标Rect时性能将会有大幅损失。
    * drawBitmap (Bitmap bitmap, float left, float top, Paint paint)
    * drawLine(float startX, float startY, float stopX, float stopY, Paintpaint)
    画线,参数一起始点的x轴位置,参数二起始点的y轴位置,参数三终点的x轴水平位置,参数四y轴垂直位置,最后一个参数为Paint 画刷对象。
    * drawPoint(float x, float y, Paint paint)
    画点,参数一水平x轴,参数二垂直y轴,第三个参数为Paint对象。
    * drawText(String text, float x, floaty, Paint paint)
    渲染文本,Canvas类除了上面的还可以描绘文字,参数一是String类型的文本,参数二文字左侧到x轴距离,参数三文字BaseLine到y轴距离,参数四是Paint对象。
    * drawOval(RectF oval, Paint paint)
    绘制椭圆,参数一是扫描区域,参数二为paint对象
    * drawOval(float left, float top, float right, float bottom, Paint paint)
    * drawCircle(float cx, float cy, float radius,Paint paint)
    绘制圆,参数一是中心点的x轴,参数二是中心点的y轴,参数三是半径,参数四是paint对象;
    * drawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)
    画弧,参数一是RectF对象,指定圆弧的外轮廓矩形区域,参数二是起始角(度)在电弧的开始,参数三扫描角(度)开始顺时针测量的,参数四是如果这是真的话,包括椭圆中心的电弧,并关闭它,如果它是假这将是一个弧线,参数五是Paint对象;


2.3 Canvas对象的获取方式

  • 2.3.1 Canvas对象的获取方式有两种:
    • 第一种通过重写View.onDraw方法,View中的Canvas对象会被当做参数传递过来,操作这个Canvas,效果会直接反应在View中。
    • 第二种通过new创建一个Canvas对象
    • 代码如下所示
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
    }

    Canvas canvas = new Canvas();


2.4 Canvas的作用

  • Canvas可以绘制的对象有:弧线(arcs)、填充颜色(argb和color)、Bitmap、圆(circle和oval)、点(point)、线(line)、矩形(Rect)、图片(Picture)、圆角矩形(RoundRect)、文本(text)、顶点(Vertices)、路径(path)。

2.5 Canvas绘制圆和椭圆

  • 绘制圆
    private Paint paint = new Paint();

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        paint.setAntiAlias(true);
        paint.setColor(Color.BLUE);
        paint.setStyle(Paint.Style.FILL);
        canvas.drawCircle(200,200,100 , paint);
    }


2.6 Canvas绘制矩形、圆角矩形

  • 如下所示
  • image
    private Paint paint = new Paint();

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        paint.setAntiAlias(true);
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.FILL);
        canvas.drawRect(100, 100, 200, 200, paint);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
            canvas.drawRoundRect(400, 100, 600, 300, 30, 30, paint);
        }
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(20);
        canvas.drawRect(100, 400, 300, 600, paint);
    }

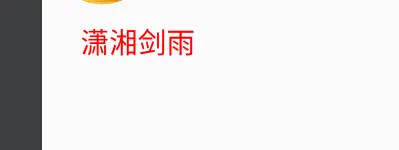

2.7 Canvas绘制文字

  • Canvas绘制文字
  • image
    private Paint paint = new Paint();

    @SuppressLint("DrawAllocation")
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        paint.setAntiAlias(true);
        paint.setColor(Color.RED);
        paint.setTextSize(100);
        canvas.drawText("潇湘剑雨", 100, 100, paint);
    }


2.8 Canvas绘制弧形、封闭弧形

  • 绘制弧形、封闭弧形
  • image
    private Paint paint = new Paint();

    @SuppressLint("DrawAllocation")
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        paint.setAntiAlias(true);
        paint.setColor(Color.RED);
        RectF rel = new RectF(50, 50, 150, 150);
        //实心圆弧
        canvas.drawArc(rel, 0, 135, false, paint);
        //实心圆弧 将圆心包含在内
        RectF rel2 = new RectF(50, 200, 150, 300);
        canvas.drawArc(rel2, 0, 135, true, paint);
        //设置空心Style
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(20);
        RectF rel3 = new RectF(50, 350, 150, 450);
        canvas.drawArc(rel3, 0, 270, false, paint);
        RectF rel4 = new RectF(50, 250, 150, 600);
        canvas.drawArc(rel4, 0, 270, true, paint);
    }

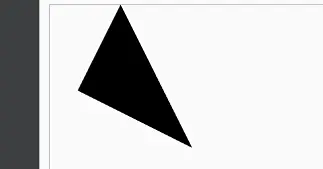

2.9 Canvas绘制Path路径

  • Canvas绘制Path路径
  • image
    private Paint paint = new Paint();
    @SuppressLint("DrawAllocation")
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Path angle = new Path();
        angle.moveTo(250, 0);
        angle.lineTo(0, 500);
        angle.lineTo(100, 300);
        angle.lineTo(200, 350);
        angle.lineTo(500, 500);
        angle.close();
        canvas.drawPath(angle, paint);
    }


3.Matrix变换矩阵介绍【Canvas位置转换】

  • 思考:如果要画一个仪表盘(数字围绕显示在一个圆圈中),或者类似钟表指针样的控件,如何实现?
  • Android还提供了一些对Canvas位置转换的方法:rorate、scale、translate、skew(扭曲)等,而且它允许你通过获得它的转换矩阵对象(getMatrix方法)直接操作它。这些操作就像是虽然你的笔还是原来的地方画,但是画纸旋转或者移动了,所以你画的东西的方位就产生变化。为了方便一些转换操作,Canvas还提供了保存和回滚属性的方法(save和restore),比如你可以先保存目前画纸的位置(save),然后旋转90度,向下移动100像素后画一些图形,画完后调用restore方法返回到刚才保存的位置。

3.1 translate平移

3.2 rorate旋转

  • rorate旋转
  • image
    private Paint mPaint = new Paint();

    @SuppressLint("DrawAllocation")
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.BLUE);
        mPaint.setColor(Color.RED);
        canvas.drawRect(new Rect(0, 0, 800, 800), mPaint);
        canvas.save();
        mPaint.setColor(Color.GREEN);
        canvas.rotate(45,400,400);
        canvas.drawRect(new Rect(0, 0, 800, 800), mPaint);
        canvas.restore();
    }

  • 源代码有两个可以使用的方法:
    /**
     * Preconcat the current matrix with the specified rotation.
     * @param degrees The amount to rotate, in degrees
     */
    public native void rotate(float degrees);
    /**
     * Preconcat the current matrix with the specified rotation.
     * @param degrees The amount to rotate, in degrees
     * @param px The x-coord for the pivot point (unchanged by the rotation)
     * @param py The y-coord for the pivot point (unchanged by the rotation)
     */
    public final void rotate(float degrees, float px, float py) {
        translate(px, py);
        rotate(degrees);
        translate(-px, -py);
    }

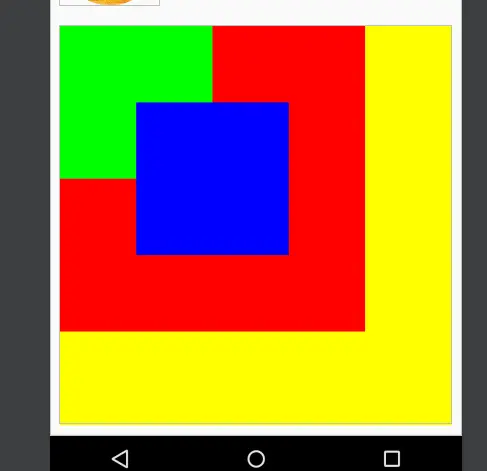

3.3 scale缩放

  • scale缩放
  • image
    private Paint mPaint = new Paint();

    @SuppressLint("DrawAllocation")
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.YELLOW);
        mPaint.setColor(Color.RED);
        canvas.drawRect(new Rect(0, 0, 800, 800), mPaint);
        // 保存画布状态
        canvas.save();
        canvas.scale(0.5f, 0.5f);
        mPaint.setColor(Color.GREEN);
        canvas.drawRect(new Rect(0, 0, 800, 800), mPaint);
        // 画布状态回滚
        canvas.restore();
        canvas.scale(0.5f, 0.5f, 400, 400);
        mPaint.setColor(Color.BLUE);
        canvas.drawRect(new Rect(0, 0, 800, 800), mPaint);
    }

  • 源码如下所示
    /**
     * Preconcat the current matrix with the specified scale.
     * @param sx The amount to scale in X
     * @param sy The amount to scale in Y
     */
    public native void scale(float sx, float sy);

    /**
     * Preconcat the current matrix with the specified scale.
     * @param sx The amount to scale in X
     * @param sy The amount to scale in Y
     * @param px The x-coord for the pivot point (unchanged by the scale)
     * @param py The y-coord for the pivot point (unchanged by the scale)
     */
    public final void scale(float sx, float sy, float px, float py) {
        translate(px, py);
        scale(sx, sy);
        translate(-px, -py);
    }


3.4 skew扭曲

4.RectF介绍

4.1 Rect简单属性

  • 这是一个我们常用的一个“绘画相关的工具类”,常用语描述长方形/正方形,他只有4个属性
    public int left;
    public int top;
    public int right;
    public int bottom;

  • 其中常用的构造方法如下所示
    public Rect(int left, int top, int right, int bottom) {
        this.left = left;
        this.top = top;
        this.right = right;
        this.bottom = bottom;
    }

    public Rect(Rect r) {
        if (r == null) {
            left = top = right = bottom = 0;
        } else {
            left = r.left;
            top = r.top;
            right = r.right;
            bottom = r.bottom;
        }
    }

  • 这4个属性描述着这一个“方块”,但是这有一个知识点需要理清楚,先看这张图
    • image

4.2 Rect父类的实现

  • 实现了Parcelable 所以需要实现一堆Object的方法,诸如equals,toString等等,来简单看一看
    • 对于equals方法,首先先对传来的对象进行判空,类型判断,再强转成Rect对象,最后还是一个个去比对那4个属性。
    @Override
    public boolean equals(Object o) {
        if (this == o) return true;
        if (o == null || getClass() != o.getClass()) return false;

        Rect r = (Rect) o;
        return left == r.left && top == r.top && right == r.right && bottom == r.bottom;
    }

    @Override
    public int hashCode() {
        int result = left;
        result = 31 * result + top;
        result = 31 * result + right;
        result = 31 * result + bottom;
        return result;
    }

    @Override
    public String toString() {
        StringBuilder sb = new StringBuilder(32);
        sb.append("Rect("); sb.append(left); sb.append(", ");
        sb.append(top); sb.append(" - "); sb.append(right);
        sb.append(", "); sb.append(bottom); sb.append(")");
        return sb.toString();
    }


4.3 Rect常用的一些方法

  • 获取“宽”
    //文章开头说的公式在这里得到了应验
    public final int width() {
        return right - left;
    }

  • 获取“高”
    public final int height() {
        return bottom - top;
    }

  • 有效性的判断
    //因为left是最左侧,right比left还小不就不成形了么?宽高同是如此
    public final boolean isEmpty() {
        return left >= right || top >= bottom;
    }

  • 全部置0操作
    public void setEmpty() {
        left = right = top = bottom = 0;
    }

  • 设置参数方法,和构造函数的区别仅在于不会创建新对象
    public void set(int left, int top, int right, int bottom) {
        this.left = left;
        this.top = top;
        this.right = right;
        this.bottom = bottom;
    }


5.关于使用到这几个属性的自定义View

  • 上面比较详细介绍了Canvas,Paint,Matrix,RectF等等的属性,作用,常用方法,接下来就需要结合具体业务需求练手写一下小案例自定义控件呢

5.1 自定义轮播图圆点

  • 5.1.1 需求介绍
    • 绘制圆环,一个实心中心圆,还有一个外圆环
    • 此控件可以设置宽度和高度,可以设置颜色
  • 5.1.2 思路介绍
    • 3.2.1 既然是绘制圆形,可以写一个继承View的自定义view
    • 3.2.2 重写onDraw方法,获取控件宽高,然后比较宽高值,取小值的一半作为圆的半径
    • 3.2.3 然后分别绘制选中状态和未选中状态的圆
    • 3.2.4 创建画笔Paint,并且设置相关属性,比如画笔颜色,类型等
    • 3.2.5 利用canvas绘制圆,然后再又用相同方法绘制外边缘
    • 3.2.6 自定义一个是否选中状态的方法,传入布尔值是否选中,然后调用view中invalidate方法
  • 5.1.3 代码介绍
    • 具体代码如下所示:
    /**
     * <pre>
     *     @author yangchong
     *     blog  : https://github.com/yangchong211
     *     time  : 2016/5/18
     *     desc  : 红点自定义控件
     *     revise: 建议设置红点宽高一样,否则是椭圆
     * </pre>
     */
    public class DotView extends View {

        private boolean isInit = false;
        private boolean isSelected = false;
        private float mViewHeight;
        private float mViewWidth;
        private float mRadius;
        private Paint mPaintBg = new Paint();
        private int mBgUnselectedColor = Color.parseColor("#1A000000");
        private int mBgSelectedColor = Color.parseColor("#FDE26E");
        private static final float mArcWidth = 2.0f;

        public DotView(Context context) {
            super(context);
        }

        public DotView(Context context, AttributeSet attrs) {
            super(context, attrs);
        }

        public DotView(Context context, AttributeSet attrs, int defStyleAttr) {
            super(context, attrs, defStyleAttr);
        }

        @Override
        protected void onDraw(Canvas canvas) {
            super.onDraw(canvas);
            if (!isInit) {
                isInit = true;
                mViewHeight = getHeight();
                mViewWidth = getWidth();
                if (mViewHeight >= mViewWidth) {
                    mRadius = mViewWidth / 2.f;
                } else {
                    mRadius = mViewHeight / 2.f;
                }
            }

            //是否选中
            if (isSelected){
                drawSelectedDot(canvas);
            } else{
                drawUnSelectedDot(canvas);
            }
        }

        /**
         * 绘制选中指示器红点
         * @param canvas                    canvas
         */
        private void drawSelectedDot(Canvas canvas) {
            //设置paint相关属性
            mPaintBg.setAntiAlias(true);
            mPaintBg.setColor(mBgSelectedColor);
            mPaintBg.setStyle(Style.FILL);

            //绘制圆
            canvas.drawCircle(mViewWidth / 2.f, mViewHeight / 2.f, mRadius - 8.f, mPaintBg);

            mPaintBg.setStyle(Style.STROKE);
            float offset = 1.f + mArcWidth;
            RectF oval = new RectF(mViewWidth / 2.f - mRadius + offset, mViewHeight / 2.f - mRadius + offset,
                    mViewWidth / 2.f + mRadius - offset, mViewHeight / 2.f + mRadius - offset);

            //绘制指定的弧线,该弧线将被缩放以适应指定的椭圆形。
            canvas.drawArc(oval, 0.f, 360.f, false, mPaintBg);
        }

        /**
         * 绘制未选中指示器红点
         * @param canvas                    canvas
         */
        private void drawUnSelectedDot(Canvas canvas) {
            mPaintBg.setAntiAlias(true);
            mPaintBg.setColor(mBgUnselectedColor);
            mPaintBg.setStyle(Style.FILL);
            canvas.drawCircle(mViewWidth / 2.f, mViewHeight / 2.f, mRadius - 8.f, mPaintBg);
        }


        /**
         * 设置是否选中
         * @param isSelected                isSelected
         */
        public void setIsSelected(boolean isSelected) {
            this.isSelected = isSelected;
            //使整个视图无效。如果视图是可见的,则{@link#onDraw(android.Graphics.Canvas)}将在将来的某个时候被调用。
            //调用该方法,会进行重新绘制,也就是调用onDraw方法
            this.invalidate();
        }
    }


5.2 自定义圆环百分比进度条

  • 5.2.1 需求分析

    • 1.业务需求:可以设置圆角,可以设置圆形,如果是圆角则必须设置半径,默认圆角半径为10dp
    • 2.如果设置了圆形,则即使设置圆角也无效;如果设置非圆形,则圆角生效,同时需要判断圆角半径是否大于控件宽高,处理边界逻辑
    • 3.当设置圆形的时候,即使设置宽高不一样,那么取宽高中的最小值的一半为圆形半径
  • 5.2.2 代码介绍

    • 代码如下所示
    public class ARoundImageView extends AppCompatImageView {

        /*
         *   Paint:画笔
         *   Canvas:画布
         *   Matrix:变换矩阵
         *
         *   业务需求:可以设置圆角,可以设置圆形,如果是圆角则必须设置半径,默认圆角半径为10dp
         */
        /**
         * 圆形模式
         */
        private static final int MODE_CIRCLE = 1;
        /**
         * 普通模式
         */
        private static final int MODE_NONE = 0;
        /**
         * 圆角模式
         */
        private static final int MODE_ROUND = 2;
        /**
         * 圆角半径
         */
        private int currRound = dp2px(10);
        /**
         * 画笔
         */
        private Paint mPaint;
        /**
         * 默认是普通模式
         */
        private int currMode = 0;

        public ARoundImageView(Context context) {
            this(context,null);
        }

        public ARoundImageView(Context context, AttributeSet attrs) {
            this(context, attrs, 0);
        }

        public ARoundImageView(Context context, AttributeSet attrs, int defStyleAttr) {
            super(context, attrs, defStyleAttr);
            obtainStyledAttrs(context, attrs, defStyleAttr);
            initViews();
        }

        private void obtainStyledAttrs(Context context, AttributeSet attrs, int defStyleAttr) {
            TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.ARoundImageView, defStyleAttr, 0);
            currMode = a.hasValue(R.styleable.ARoundImageView_type) ? a.getInt(R.styleable.ARoundImageView_type, MODE_NONE) : MODE_NONE;
            currRound = a.hasValue(R.styleable.ARoundImageView_radius) ? a.getDimensionPixelSize(R.styleable.ARoundImageView_radius, currRound) : currRound;
            a.recycle();
        }

        private void initViews() {
            //ANTI_ALIAS_FLAG 用于绘制时抗锯齿
            mPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
        }


        /**
         * 当模式为圆形模式的时候,我们强制让宽高一致
         */
        @Override
        protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
            if (currMode == MODE_CIRCLE) {
                super.onMeasure(widthMeasureSpec, heightMeasureSpec);
                int result = Math.min(getMeasuredHeight(), getMeasuredWidth());
                // 此方法必须由{@link#onMeasure(int,int)}调用,以存储已测量的宽度和测量的高度。
                // 如果不这样做,将在测量时触发异常。
                setMeasuredDimension(result, result);
            } else {
                super.onMeasure(widthMeasureSpec, heightMeasureSpec);
            }
        }

        @SuppressLint("DrawAllocation")
        @Override
        protected void onDraw(Canvas canvas) {
            //获取ImageView图片资源
            Drawable mDrawable = getDrawable();
            //获取Matrix对象
            Matrix mDrawMatrix = getImageMatrix();
            if (mDrawable == null) {
                return;
            }
            if (mDrawable.getIntrinsicWidth() == 0 || mDrawable.getIntrinsicHeight() == 0) {
                return;
            }
            if (mDrawMatrix == null && getPaddingTop() == 0 && getPaddingLeft() == 0) {
                mDrawable.draw(canvas);
            } else {
                final int saveCount = canvas.getSaveCount();
                canvas.save();
                if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.JELLY_BEAN) {
                    if (getCropToPadding()) {
                        final int scrollX = getScrollX();
                        final int scrollY = getScrollY();
                        canvas.clipRect(scrollX + getPaddingLeft(), scrollY + getPaddingTop(),
                                scrollX + getRight() - getLeft() - getPaddingRight(),
                                scrollY + getBottom() - getTop() - getPaddingBottom());
                    }
                }
                canvas.translate(getPaddingLeft(), getPaddingTop());
                switch (currMode){
                    case MODE_CIRCLE:
                        Bitmap bitmap1 = drawable2Bitmap(mDrawable);
                        mPaint.setShader(new BitmapShader(bitmap1, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP));
                        canvas.drawCircle(getWidth() / 2, getHeight() / 2, getWidth() / 2, mPaint);
                        break;
                    case MODE_ROUND:
                        Bitmap bitmap2 = drawable2Bitmap(mDrawable);
                        mPaint.setShader(new BitmapShader(bitmap2, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP));
                        canvas.drawRoundRect(new RectF(getPaddingLeft(), getPaddingTop(),
                                        getWidth() - getPaddingRight(), getHeight() - getPaddingBottom()),
                                currRound, currRound, mPaint);
                        break;
                    case MODE_NONE:
                    default:
                        if (mDrawMatrix != null) {
                            canvas.concat(mDrawMatrix);
                        }
                        mDrawable.draw(canvas);
                        break;
                }
                canvas.restoreToCount(saveCount);
            }
        }

        /**
         * drawable转换成bitmap
         */
        private Bitmap drawable2Bitmap(Drawable drawable) {
            if (drawable == null) {
                return null;
            }
            Bitmap bitmap = Bitmap.createBitmap(getWidth(), getHeight(), Bitmap.Config.ARGB_8888);
            Canvas canvas = new Canvas(bitmap);
            //根据传递的scaleType获取matrix对象,设置给bitmap
            Matrix matrix = getImageMatrix();
            if (matrix != null) {
                canvas.concat(matrix);
            }
            drawable.draw(canvas);
            return bitmap;
        }

        private int dp2px(float value) {
            return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,
                    value, getResources().getDisplayMetrics());
        }
    }


关于其他内容介绍

01.关于博客汇总链接

02.关于我的博客
