Android Binder系统概述： Binder是Android系统中大量使用的IPC（Inter-process communication，进程间通讯）机制。无论是应用程序对系统服务的请求，还是应用程序自身提供对外服务，都需要使用到Binder。
Android Binder系统C程序示例

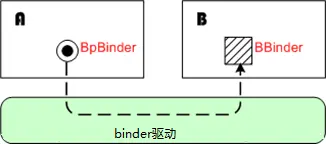

（1）、简述Binder跨进程机制
Android系统中，每个应用程序是由Android的Activity，Service，Broadcast，ContentProvider这四组件的中一个或多个组合而成，这四组件所涉及的多进程间的通信底层都是依赖于Binder IPC机制。
从进程角度来看IPC机制
什么是ioctl ?
ioctl是设备驱动程序中对设备的I/O通道进行管理的函数。所谓对I/O通道进行管理，就是对设备的一些特性进行控制，例如串口的传输波特率、马达的转速等等。
它的调用个数如下：int ioctl(int fd, ind cmd, …)； 其中fd是用户程序打开设备时使用open函数返回的文件标示符，cmd是用户程序对设备的控制命令，至于后面的省略号，那是一些补充参数，一般最多一个，这个参数的有无和cmd的意义相关。
ioctl函数是文件结构中的一个属性分量，就是说如果你的驱动程序提供了对ioctl的支持，用户就可以在用户程序中使用ioctl函数来控制设备的I/O通道。
虽然在文件操作结构体"structfile_operations"中有很多对应的设备操作函数，但是有些命令是实在找不到对应的操作函数。如CD-ROM的驱动，想要一个弹出光驱的操作，这种操作并不是所有的字符设备都需要的，所以文件操作结构体也不会有对应的函数操作。
出于这样的原因，ioctl就有它的用处了————一些没办法归类的函数就统一放在ioctl这个函数操作中，通过指定的命令来实现对应的操作。所以，ioctl函数里面都实现了多个的对硬件的操作，通过应用层传入的命令来调用相应的操作。
来个图来说一下应用层与驱动函数的ioctl之间的联系：
上面的图可以看出，fd通过内核后找到对应的inode和file结构体指针并传给驱动函数，而另外两个参数却没有修改(类型改了没什么关系)。
int (*ioctl) (struct inode * node,struct file *filp, unsigned int cmd, unsigned long arg);
参数：
1)inode和file：ioctl的操作有可能是要修改文件的属性，或者访问硬件。要修改
文件属性的话，就要用到这两个结构体了，所以这里传来了它们的指针。
2)cmd：命令，接下来要长篇大论地说。
3)arg：参数，接下来也要长篇大论。
返回值：
1)如果传入的非法命令，ioctl返回错误号-EINVAL。
2)内核中的驱动函数返回值都有一个默认的方法，只要是正数，内核就会傻乎乎的认为这是正确的返回，并把它传给应用层，如果是负值，内核就会认为它是错误号了。
Ioctl里面多个不同的命令，那就要看它函数的实现来决定返回值了。打个比方，如果ioctl里面有一个类似read的函数，那返回值也就可以像read一样返回。
当然，不返回也是可以的。

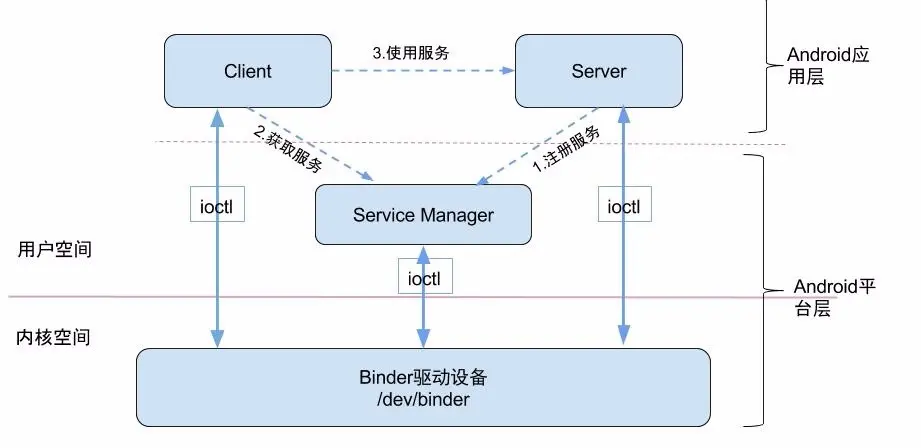

现在Client进程需要访问Server进程中的服务，会经过以下步骤：
1、Server进程首先向ServiceManager注册服务（ServiceManager先于Server启动）
2、Client进程向ServiceManager查询服务得到一个句柄Handle（Server进程可能不止一个服务，用Handle区分是哪一个服务）
3、Client进程 封装数据Buffer通过Binder驱动发送给Server进程，Server进程取得数据后解析数据，使用Server进程的Handle服务对应的函数处理数据，处理完成后通过Binder驱动传输给Client进程
1.1、Server进程向ServiceManager注册服务
ServiceManager是一个守护进程。它的main()函数源码如下：
ServiceManager是如何启动的？ 这里简要介绍一下ServiceManager的启动方式。当Kernel启动加载完驱动之后，会启动Android的init进程，init进程会解析servicemanager.rc，进而启动servicemanager.rc中定义的守护进程。
[->ServiceManager.c]
int main(int argc, char **argv)
{
struct binder_state *bs;
void *svcmgr = BINDER_SERVICE_MANAGER;
// 打开驱动设备，过程需要持有binder_main_lock同步锁；
bs = binder_open(128*1024);
// servicemanager进程成为上下文管理者
if (binder_become_context_manager(bs)) {
...
}
svcmgr_handle = svcmgr;
binder_loop(bs, svcmgr_handler);
return 0;
}
void binder_loop(struct binder_state *bs, binder_handler func)
{
int res;
struct binder_write_read bwr;
unsigned readbuf[32];
bwr.write_size = 0;
bwr.write_consumed = 0;
bwr.write_buffer = 0;
// 告诉Kernel，ServiceManager进程进入了消息循环状态。
readbuf[0] = BC_ENTER_LOOPER;
binder_write(bs, readbuf, sizeof(unsigned));
for (;;) {
bwr.read_size = sizeof(readbuf);
bwr.read_consumed = 0;
bwr.read_buffer = (unsigned) readbuf;
// 向Kernel中发送消息(先写后读)。
// 先将消息传递给Kernel，然后再从Kernel读取消息反馈
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
...
// 解析读取的消息反馈
res = binder_parse(bs, 0, readbuf, bwr.read_consumed, func);
...
}
}
binder_loop()主要工作： (1)、通过ioctl(,BINDER_WRITE_READ,)进入消息循环，休眠等待Client请求 (2)、当Client通过驱动请求服务时，binder驱动会唤醒ServiceManager，通过binder_parse()解析处理数据，回复信息

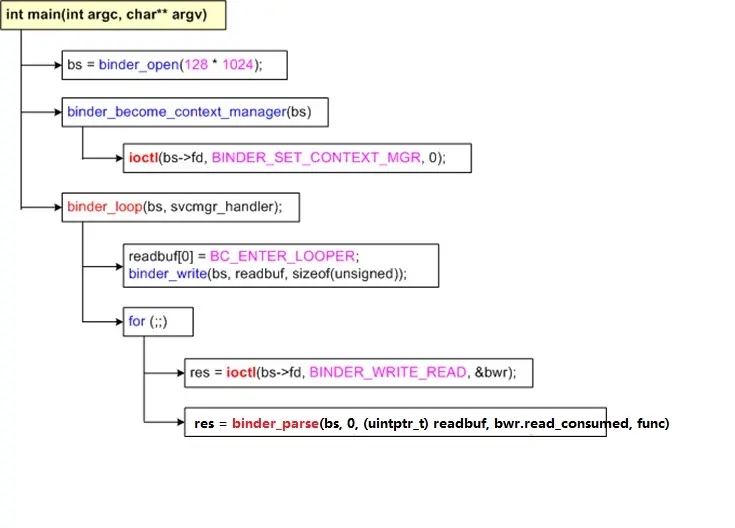

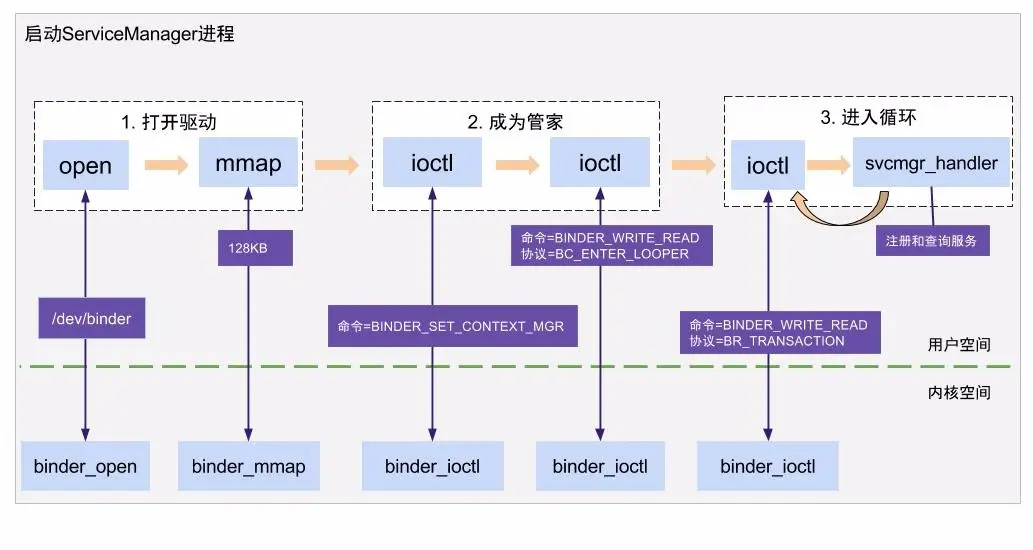

代码调用关系图：

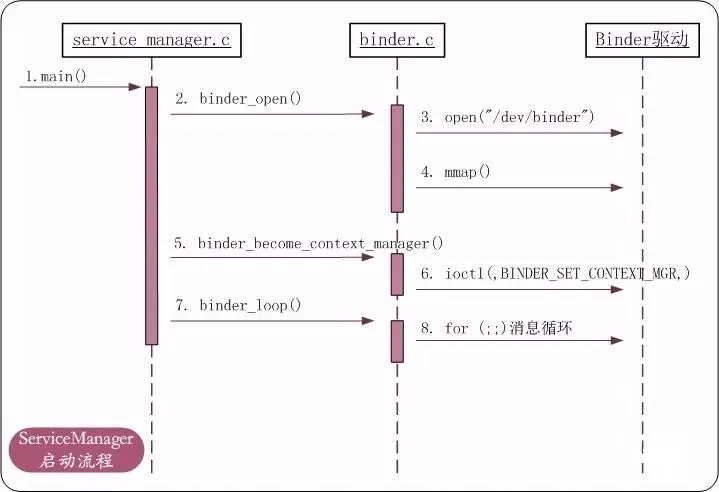

时序流程图：
main()主要进行了三项工作： (1) 、通过binder_open()打开”/dev/binder”文件，即打开Binder设备文件。 (2) 、调用binder_become_context_manager()，通过ioctl()告诉Binder驱动程序自己是Binder上下文管理者。 (3) 、调用binder_loop()进入消息循环，等待Client的请求。如果没有Client请求，则进入睡眠等待状态；当有Client请求时，就被唤醒，然后读取并处理Client请求。
1.2、分析Android binder原生示例程序bctest.c：
int main(int argc, char **argv)
{
struct binder_state *bs;
uint32_t svcmgr = BINDER_SERVICE_MANAGER;
uint32_t handle;
bs = binder_open(128*1024);
...
while (argc > 0) {

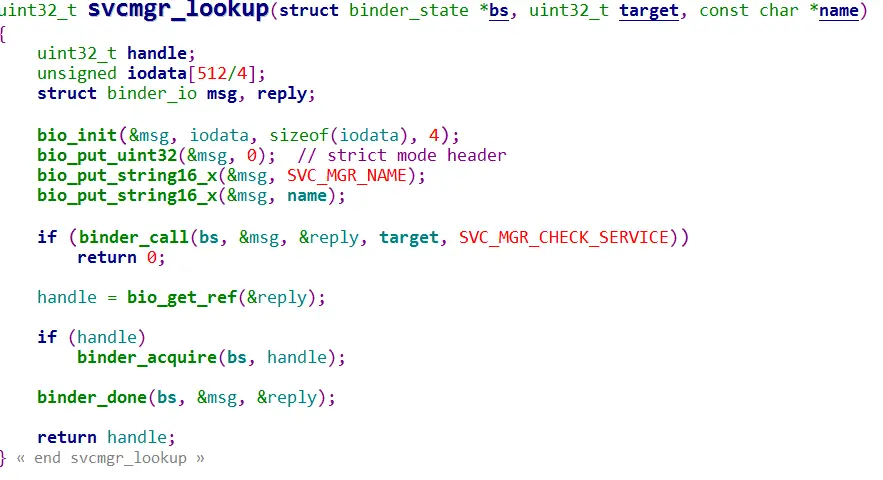

//svcmgr_lookup方法调用binder_call(bs, &msg, &reply, 0, SVC_MGR_ADD_SERVICE)
handle = svcmgr_lookup(bs, svcmgr, "alt_svc_mgr");
//svcmgr_publish方法调用binder_call(bs, &msg, &reply, 0, SVC_MGR_CHECK_SERVICE)
svcmgr_publish(bs, svcmgr, argv[1], &token);
}
return 0;
}
1.3、示例程序（bctest.c）注册服务、获取服务过程
注册服务的过程（bctest.c）:
(1) 、bs = binder_open(128*1024) (2) 、binder_call(bs, &msg, &reply, 0, SVC_MGR_ADD_SERVICE) 参数说明： // msg含有服务的名字 // reply它会含有servicemanager回复的数据 // target为0表示servicemanager // code: 表示要调用servicemanager中的”addservice函数”
获取服务的过程（bctest.c）:
(1) 、bs = binder_open(128*1024) (2) 、binder_call(bs, &msg, &reply, target, SVC_MGR_CHECK_SERVICE) 参数说明： // msg含有服务的名字 // reply它会含有servicemanager回复的数据, 表示提供服务的进程 // target为0表示servicemanager // code: 表示要调用servicemanager中的”getservice函数”

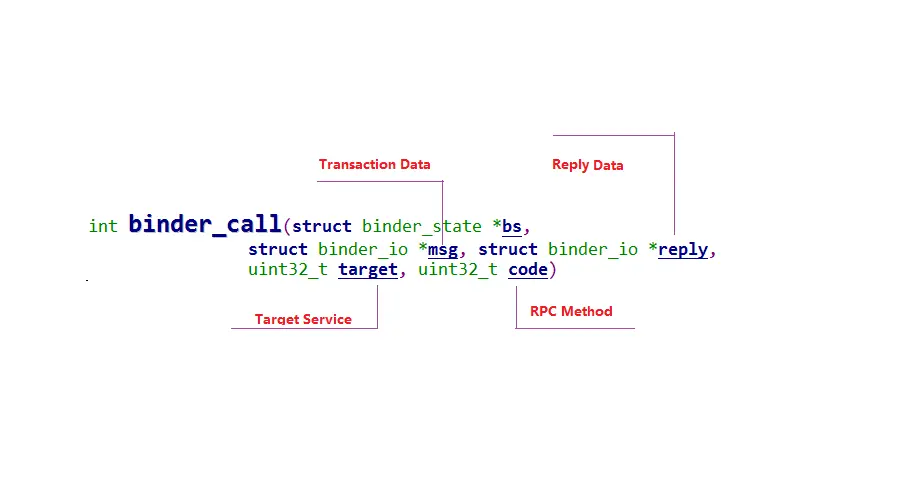

binder_call远程实现： 根据msg、target、code就知道需要调用哪个服务的哪一个函数。
int binder_call(struct binder_state *bs,
struct binder_io *msg, struct binder_io *reply,
uint32_t target, uint32_t code)
{
int res;
struct binder_write_read bwr;
struct {
uint32_t cmd;
struct binder_transaction_data txn;
} __attribute__((packed)) writebuf;
unsigned readbuf[32];
writebuf.cmd = BC_TRANSACTION;
writebuf.txn.target.handle = target;
writebuf.txn.code = code;
writebuf.txn.flags = 0;
writebuf.txn.data_size = msg->data - msg->data0;
writebuf.txn.offsets_size = ((char*) msg->offs) - ((char*) msg->offs0);
writebuf.txn.data.ptr.buffer = (uintptr_t)msg->data0;
writebuf.txn.data.ptr.offsets = (uintptr_t)msg->offs0;
bwr.write_size = sizeof(writebuf);
bwr.write_consumed = 0;
bwr.write_buffer = (uintptr_t) &writebuf;
hexdump(msg->data0, msg->data - msg->data0);
for (;;) {
bwr.read_size = sizeof(readbuf);
bwr.read_consumed = 0;
bwr.read_buffer = (uintptr_t) readbuf;
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
res = binder_parse(bs, reply, (uintptr_t) readbuf, bwr.read_consumed, 0);
}
}

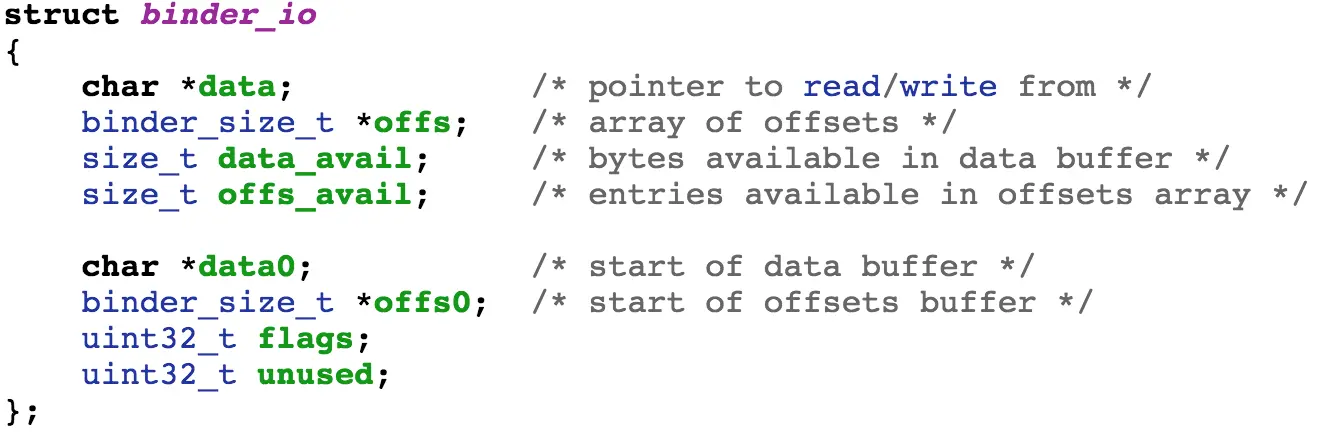

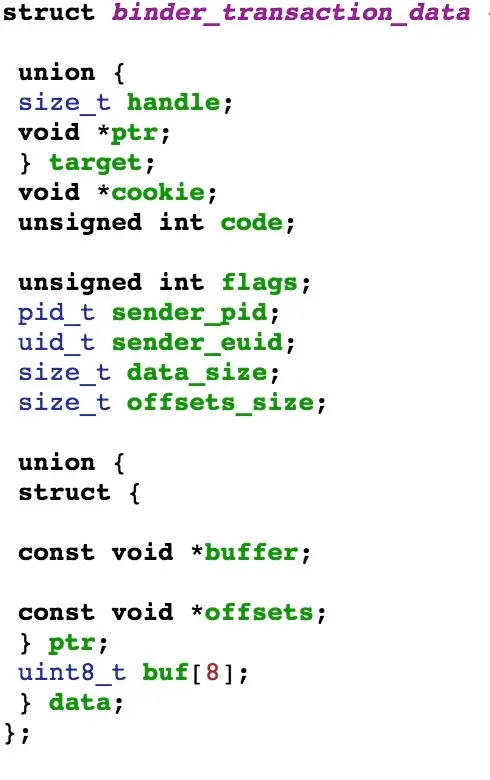

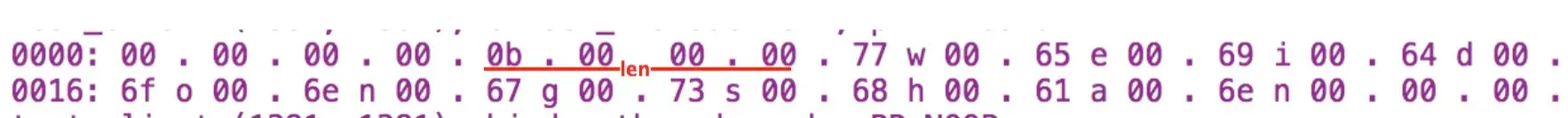

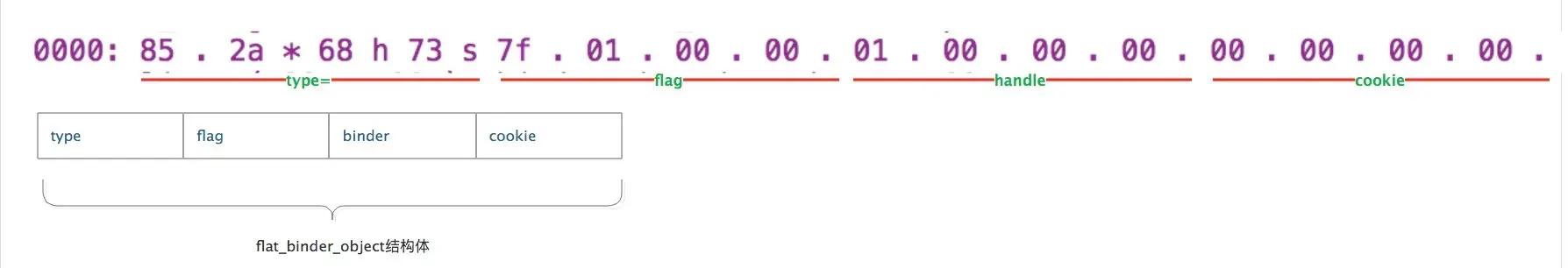

注： 结构体简介 binder_io 封装一次发送的数据 binder_write_read 存储一次读写操作的数据 binder_transaction_data 存储一次事务的数据

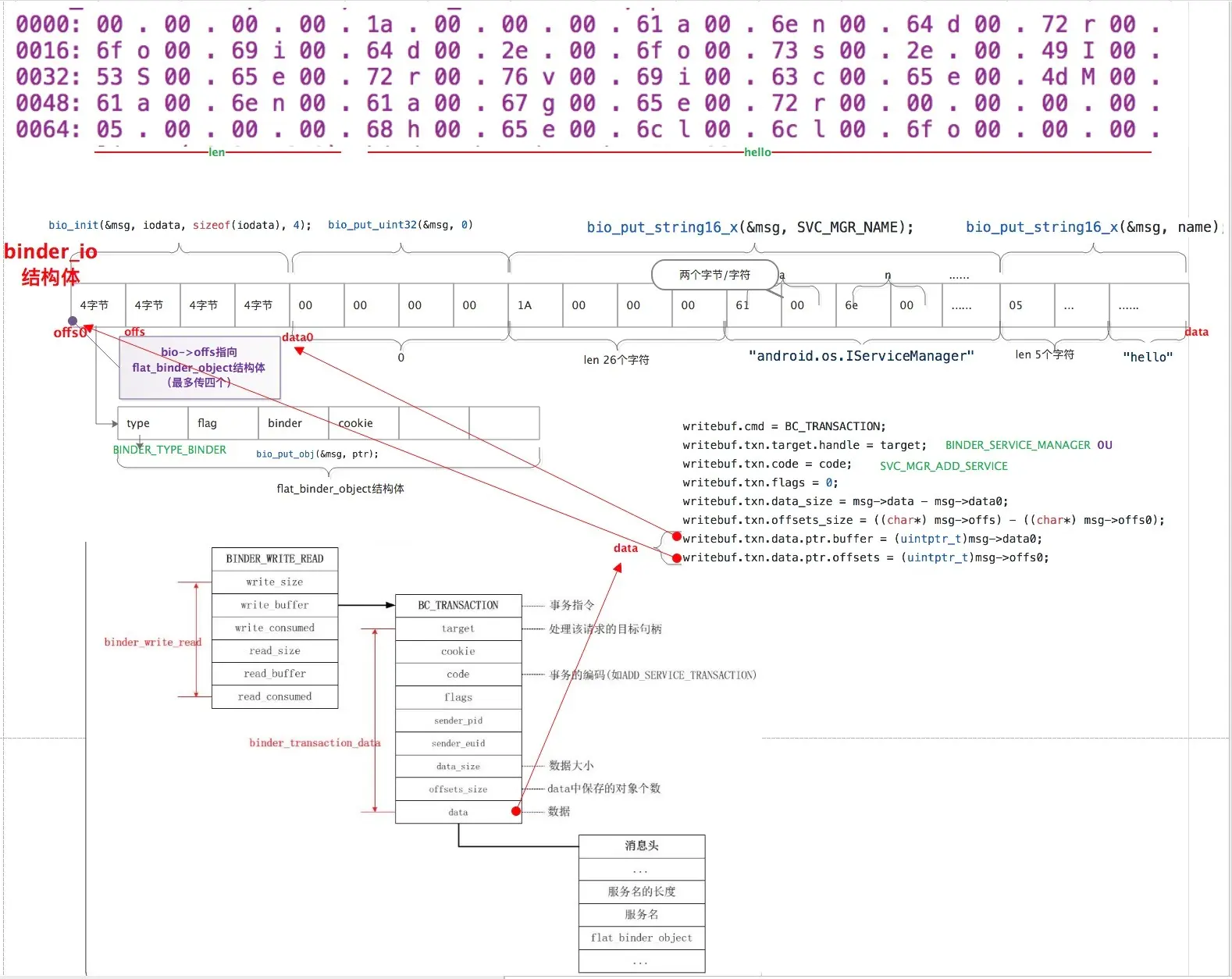

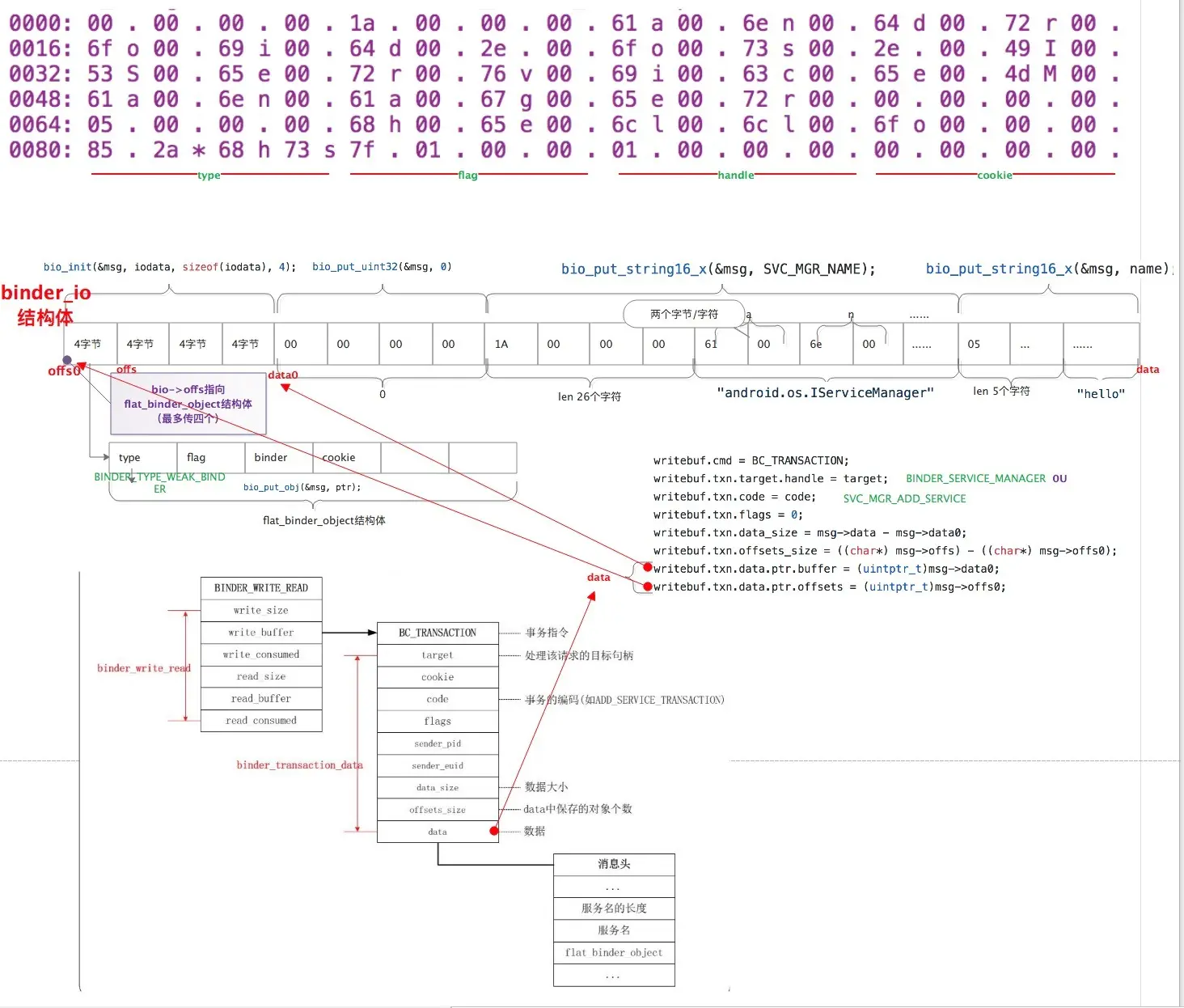

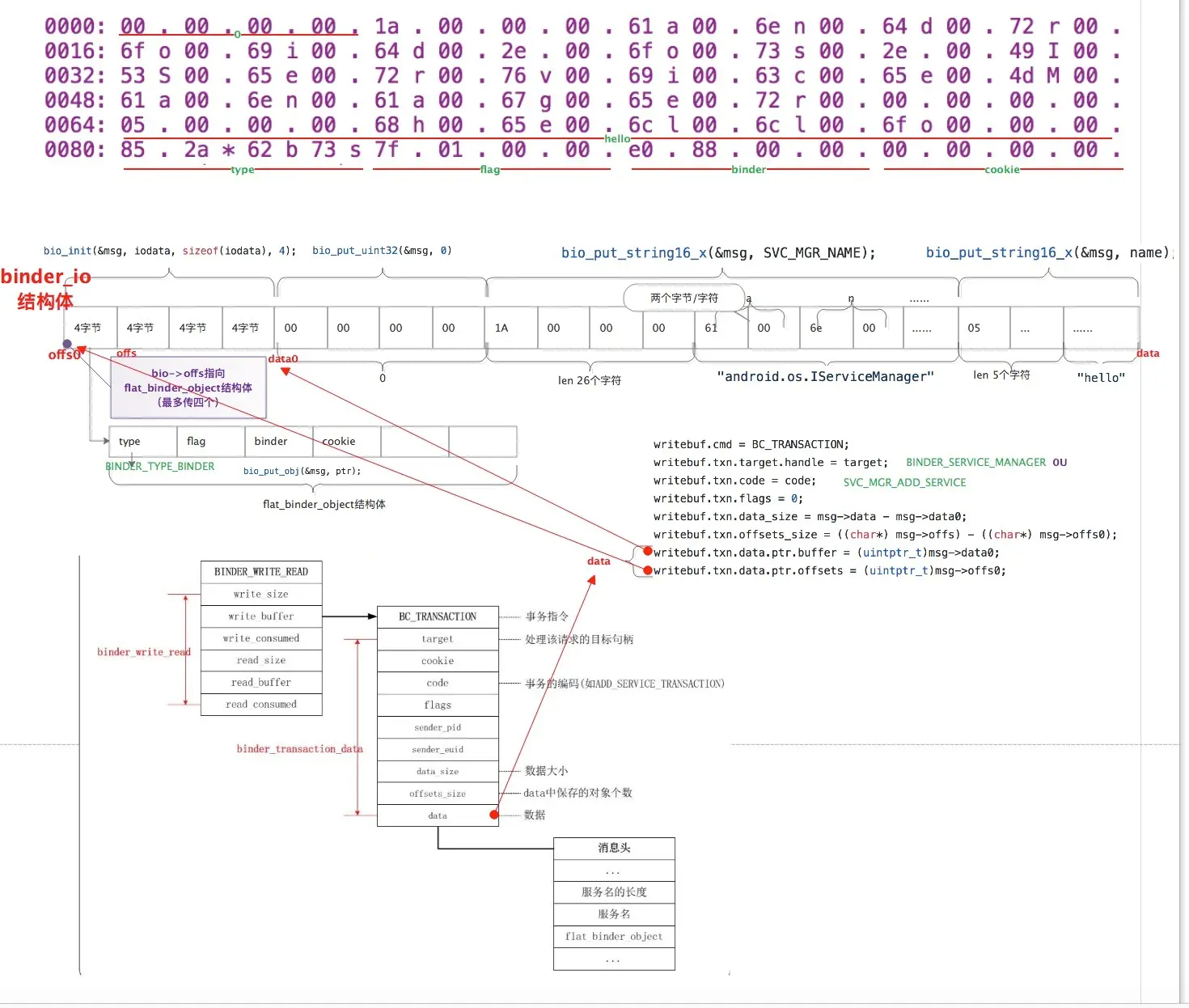

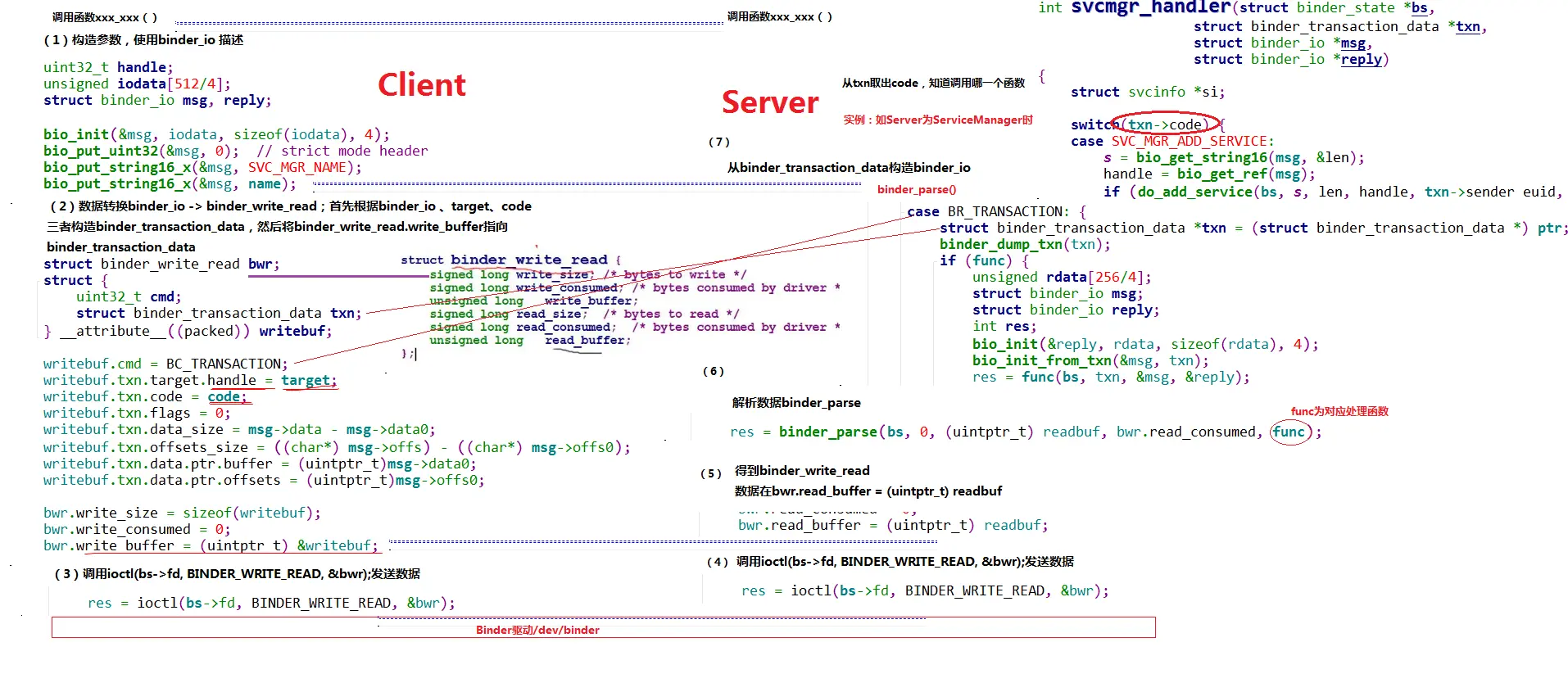

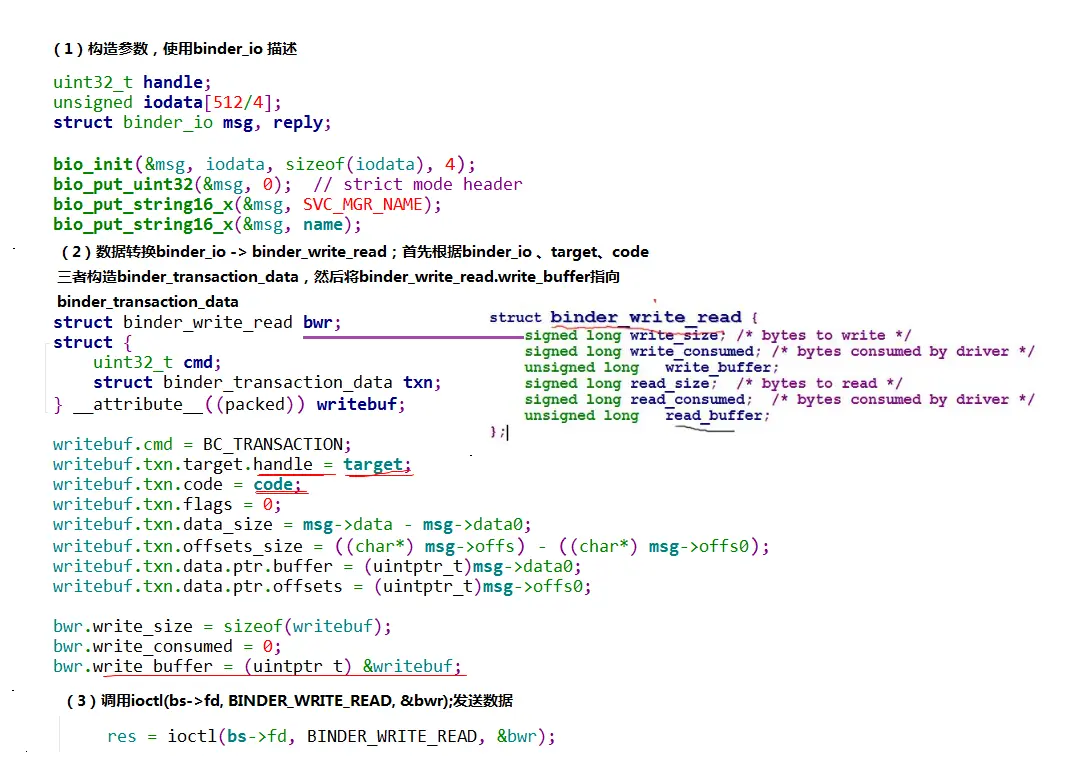

（1）构造参数，使用binder_io 描述 （2）数据转换binder_io -> binder_write_read；首先根据binder_io 、target、code三者构造binder_transaction_data，然后将binder_write_read.write_buffer指向binder_transaction_data （3）调用ioctl(bs->fd, BINDER_WRITE_READ, &bwr);发送数据
（2）、Android Binder系统_ServiceManager
2.1、ServiceManager中service句柄如何管理
前面分析过，ServiceManager开机初始会启动成为一个守护进程， ServiceManager是如何管理service句柄的？ 进程里有一个全局性的svclist变量：
struct svcinfo *svclist = 0;

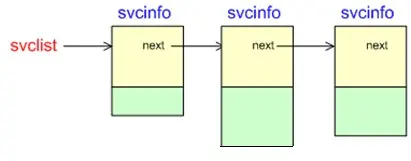

它记录着所有添加进系统的”Service”信息，这些信息被组织成一条单向链表，我们不妨称这条链表为”Service向量表”。示意图如下：

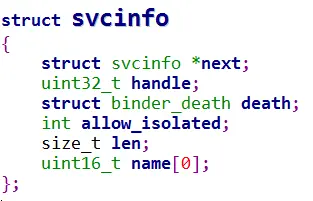

链表节点类型为svcinfo
添加服务简单理解就是 新建svcinfo节点插入到单链表中，查询服务就是看单链表是否有此服务。
2.2、解析Binder上传数据-(binder_parse函数)
回到ServiceManager的main()函数。binder_loop()会先向binder驱动发出了BC_ENTER_LOOPER命令，接着进入一个for循环不断调用ioctl()读取发来的数据，接着解析这些数据。假设现在Client有请求，Binder驱动就通过会上传数据。读取数据后会交由binder_parse()解析。
binder_loop(bs, svcmgr_handler);
注意binder_loop()的参数svcmgr_handler()函数指针。而且这个参数会进一步传递给binder_parse()。binder_parse()负责解析从binder驱动读来的数据，其代码截选如下：
int binder_parse(struct binder_state *bs, struct binder_io *bio,
uintptr_t ptr, size_t size, binder_handler func)
{
int r = 1;
uintptr_t end = ptr + (uintptr_t) size;
while (ptr < end) {
uint32_t cmd = *(uint32_t *) ptr;
ptr += sizeof(uint32_t);
switch(cmd) {
...
//驱动有数据后会返回次cmd
case BR_TRANSACTION: {
struct binder_transaction_data *txn = (struct binder_transaction_data *) ptr;
binder_dump_txn(txn);
if (func) {
unsigned rdata[256/4];
struct binder_io msg;
struct binder_io reply;
int res;
bio_init(&reply, rdata, sizeof(rdata), 4);
bio_init_from_txn(&msg, txn);
res = func(bs, txn, &msg, &reply);
if (txn->flags & TF_ONE_WAY) {
binder_free_buffer(bs, txn->data.ptr.buffer);
} else {
binder_send_reply(bs, &reply, txn->data.ptr.buffer, res);
}
...
}
ptr += sizeof(*txn);
break;
}
...
}
return r;
}
binder_loop()声明了一个128节的buffer（即uint32_t readbuf[32]），每次用BINDER_WRITE_READ命令从驱动读取一些内容，并传入binder_parse()。 binder_parse()在合适的时机，会回调其func参数（binder_handler func）指代的回调函数，即前文说到的svcmgr_handler()函数。
binder_loop()就这样一直循环下去，完成了整个ServiceManager的工作。
2.3、数据转换binder_transaction_data->binder_io
初始化reply；根据txt(Binder驱动反馈的信息)初始化msg
bio_init(&reply, rdata, sizeof(rdata), 4);
bio_init_from_txn(&msg, txn);
2.4、如何添加服务SVC_MGR_ADD_SERVICE
前面讲过 binder_parse()在合适的时机，会回调其func参数（binder_handler func）指代的回调函数，即前文说到的svcmgr_handler()函数。并且会根据binder_transaction_data的code判断具体调用哪一个函数。
int svcmgr_handler(struct binder_state *bs,
struct binder_transaction_data *txn,
struct binder_io *msg,
struct binder_io *reply)
{
struct svcinfo *si;
uint16_t *s;
size_t len;
uint32_t handle;
uint32_t strict_policy;
int allow_isolated;
......
switch(txn->code) {
case SVC_MGR_GET_SERVICE:
case SVC_MGR_CHECK_SERVICE:
s = bio_get_string16(msg, &len);
handle = do_find_service(s, len, txn->sender_euid, txn->sender_pid);
bio_put_ref(reply, handle);
return 0;
case SVC_MGR_ADD_SERVICE:
s = bio_get_string16(msg, &len);
handle = bio_get_ref(msg);
allow_isolated = bio_get_uint32(msg) ? 1 : 0;
if (do_add_service(bs, s, len, handle, txn->sender_euid,
allow_isolated, txn->sender_pid))
return -1;
break;
...
}
bio_put_uint32(reply, 0);
return 0;
}
由代码可知code = SVC_MGR_ADD_SERVICE 会调用do_add_service()函数
int do_add_service(struct binder_state *bs,
const uint16_t *s, size_t len,
uint32_t handle, uid_t uid, int allow_isolated,
pid_t spid)
{
struct svcinfo *si;
...
si = find_svc(s, len);
if (si) {
...
} else {
si = malloc(sizeof(*si) + (len + 1) * sizeof(uint16_t));
...
si->handle = handle;
si->len = len;
memcpy(si->name, s, (len + 1) * sizeof(uint16_t));
si->name[len] = '\0';
si->death.func = (void*) svcinfo_death;
si->death.ptr = si;
si->allow_isolated = allow_isolated;
si->next = svclist;
svclist = si;
}
binder_acquire(bs, handle);
binder_link_to_death(bs, handle, &si->death);
return 0;
}
可见添加Service只是新建了一个svcinfo然后插入到前面所说的”Service向量表”中。
2.5、如何获取服务SVC_MGR_CHECK_SERVICE
uint32_t do_find_service(const uint16_t *s, size_t len, uid_t uid, pid_t spid)
{
struct svcinfo *si = find_svc(s, len);
...
return si->handle;
}
获取服务会查询”Service向量表”是否有此服务，然后返回Service的句柄handle。

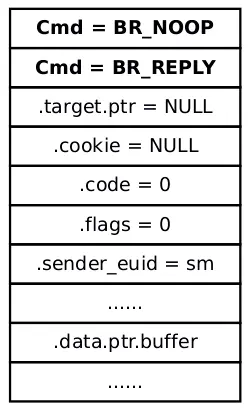

2.6、ServiceManager回复数据
前面分析回调svcmgr_handler()函数处理数据后，会调用binder_send_reply()函数 回复消息给驱动。
binder_send_reply(bs, &reply, txn->data.ptr.buffer, res)
2.7、总结：
示例程序（bctest.c）注册、获取服务一般分以下步骤： （1）源进程通过binder_open()打开”/dev/binder”文件，即打开Binder设备文件。 （2）源进程构造数据：[a].构造binder_io [b].转为binder_transaction_data [c].放入binder_write_read （3）源进程调用ioctl(bs->fd, BINDER_WRITE_READ, &bwr);发送数据给驱动 （4）驱动上报数据到目的进程ServiceManager （5）目的进程ServiceManager处理完数据，重新构造数据，通过调用ioctl(bs->fd, BINDER_WRITE_READ, &bwr);发送数据给驱动 （6）驱动然后将数据反馈到源进程
（3）、Android Binder系统C程序
3.1、Android Binder系统C程序_框架

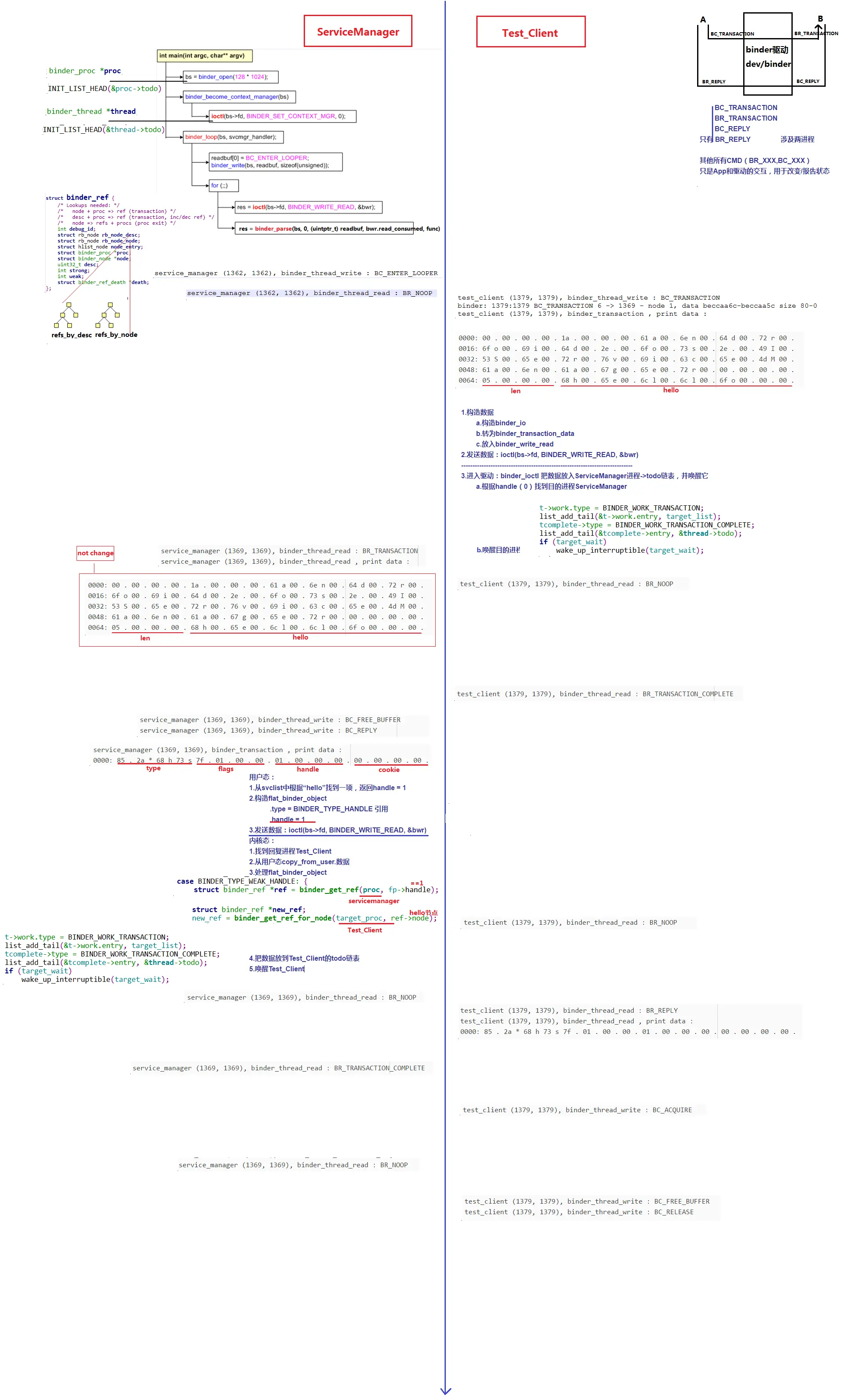

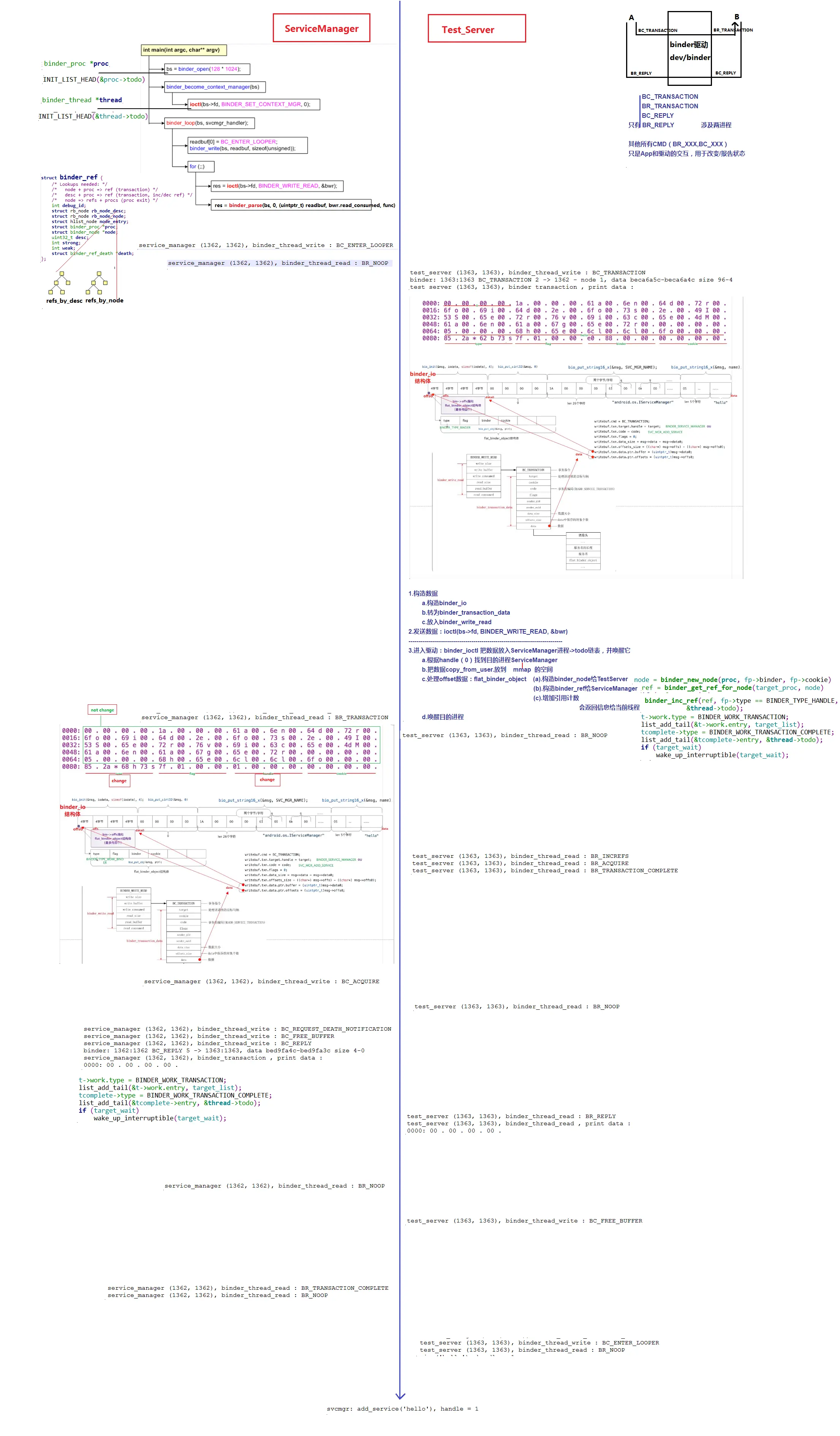

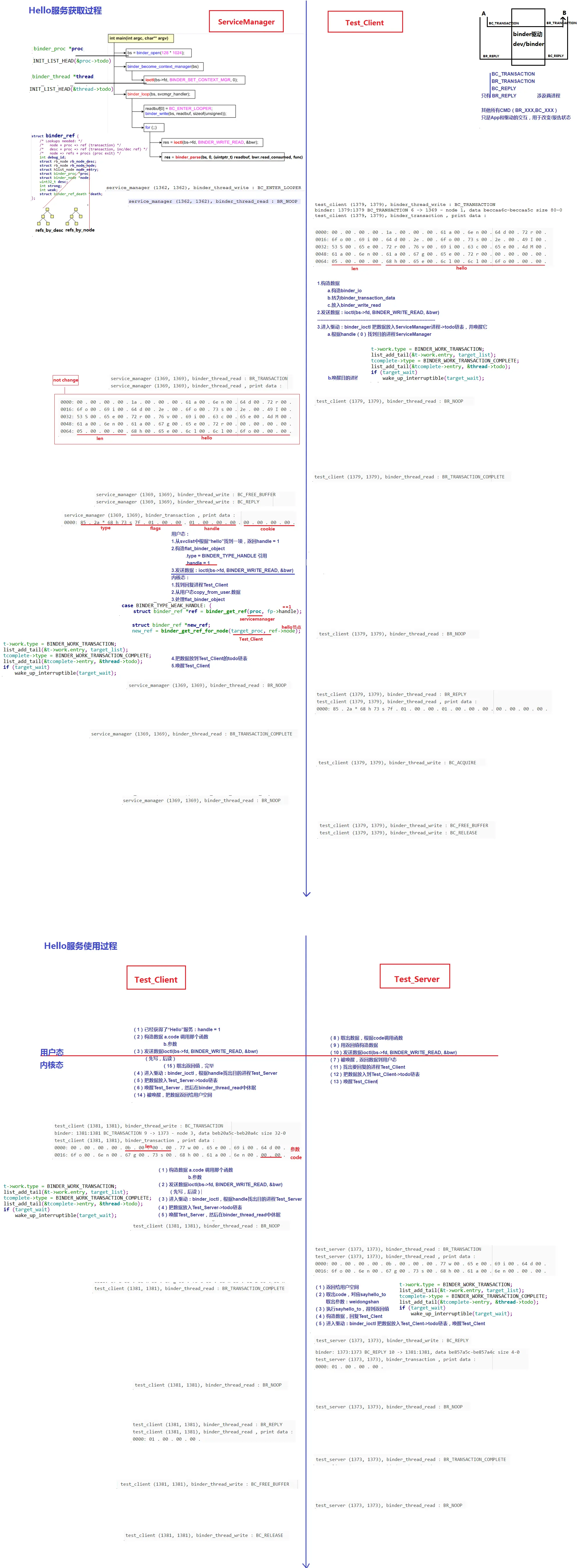

总结bctest.c注册服务获取服务的一般流程框架：
二、Android Binder系统-Driver层
（1）、Binder驱动概述
1.1 概述
Binder驱动是Android专用的，但底层的驱动架构与Linux驱动一样。binder驱动在以misc设备进行注册，作为虚拟字符设备，没有直接操作硬件，只是对设备内存的处理。主要是驱动设备的初始化(binder_init)，打开 (binder_open)，映射(binder_mmap)，数据操作(binder_ioctl)。如启动ServiceManager调用:
1.2 系统调用

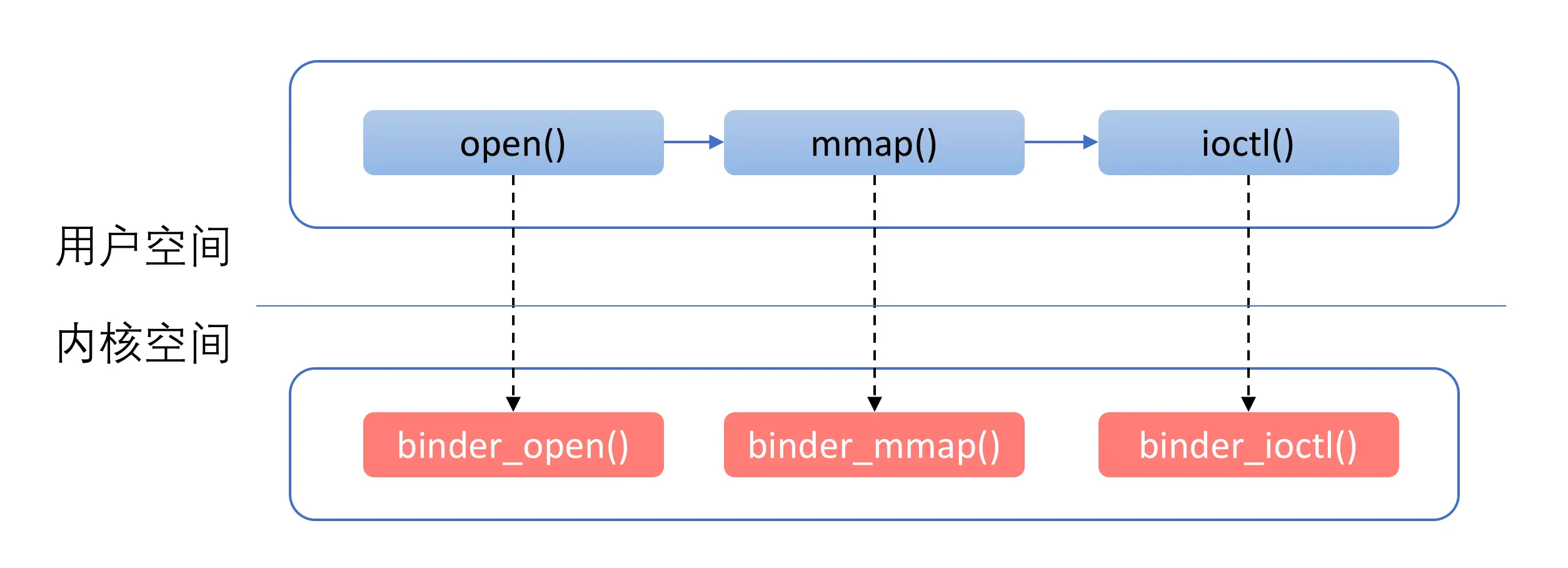

用户态的程序调用Kernel层驱动是需要陷入内核态，进行系统调用(syscall)，比如打开Binder驱动方法的调用链为： open-> open() -> binder_open()。 open()为用户空间的方法，open()便是系统调用中相应的处理方法，通过查找，对应调用到内核binder驱动的binder_open()方法，至于其他的从用户态陷入内核态的流程也基本一致。
（2）、Binder核心方法
2.1、binder_init()
主要工作是为了注册misc设备 binder_init函数中最主要的工作其实下面这行：
ret = misc_register(&binder_miscdev);
该行代码真正向内核中注册了Binder设备。binder_miscdev的定义如下：
static struct miscdevice binder_miscdev = {
.minor = MISC_DYNAMIC_MINOR,
.name = "binder",
.fops = &binder_fops
};
这里指定了Binder设备的名称是”binder”。这样，在用户空间便可以通过对/dev/binder文件进行操作来使用Binder。 binder_miscdev同时也指定了该设备的fops。fops是另外一个结构体，这个结构中包含了一系列的函数指针，其定义如下：
static const struct file_operations binder_fops = {
.owner = THIS_MODULE,
.poll = binder_poll,
.unlocked_ioctl = binder_ioctl,
.compat_ioctl = binder_ioctl,
.mmap = binder_mmap,
.open = binder_open,
.flush = binder_flush,
.release = binder_release,
};
2.2、主要结构
驱动中的结构体可以分为两类：

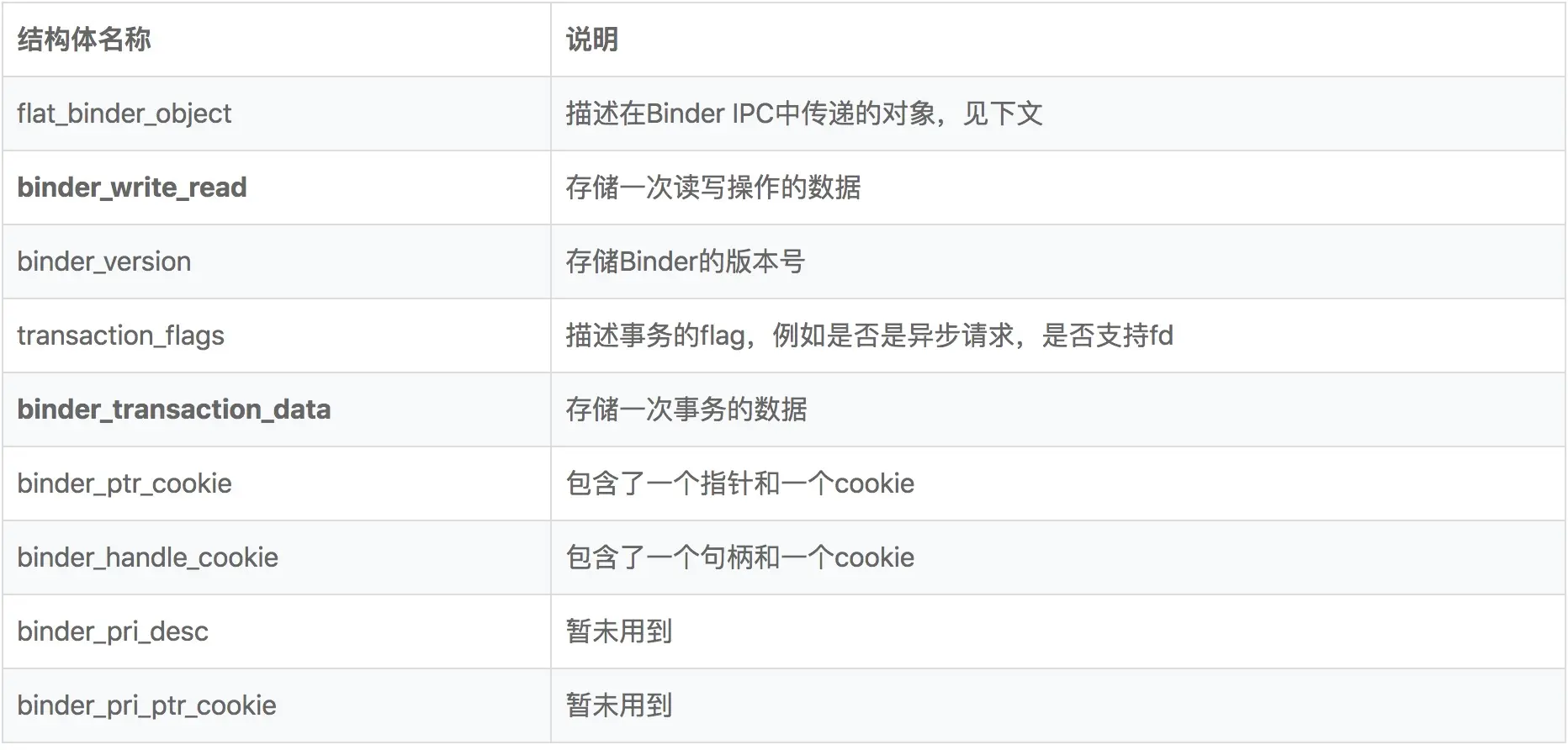

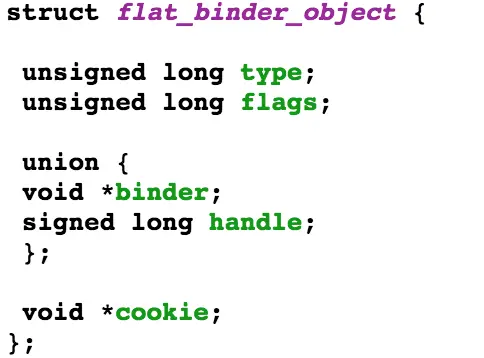

一类是与用户空间共用的，这些结构体在Binder通信协议过程中会用到。因此，这些结构体定义在binder.h中，包括：
从前面Binder系统C程序框架分析，这其中，binder_write_read和binder_transaction_data这两个结构体最为重要，它们存储了IPC调用过程中的数据。

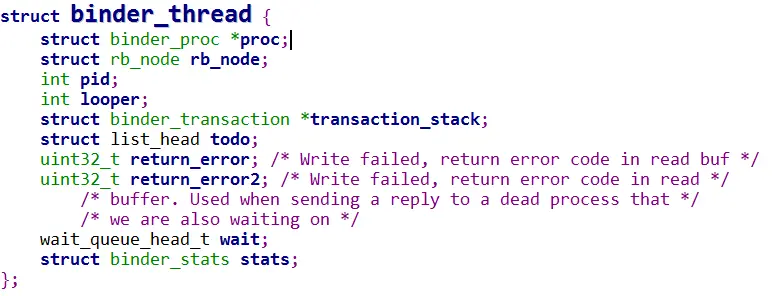

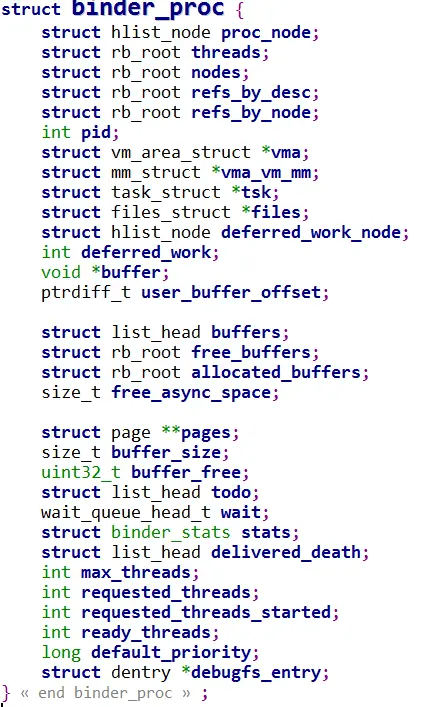

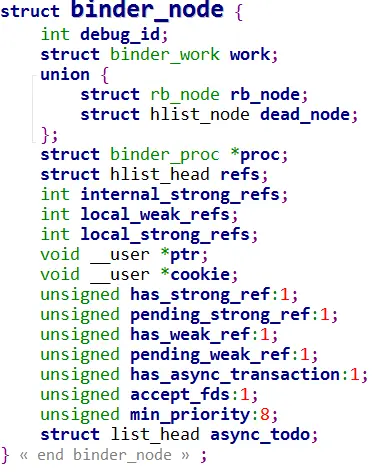

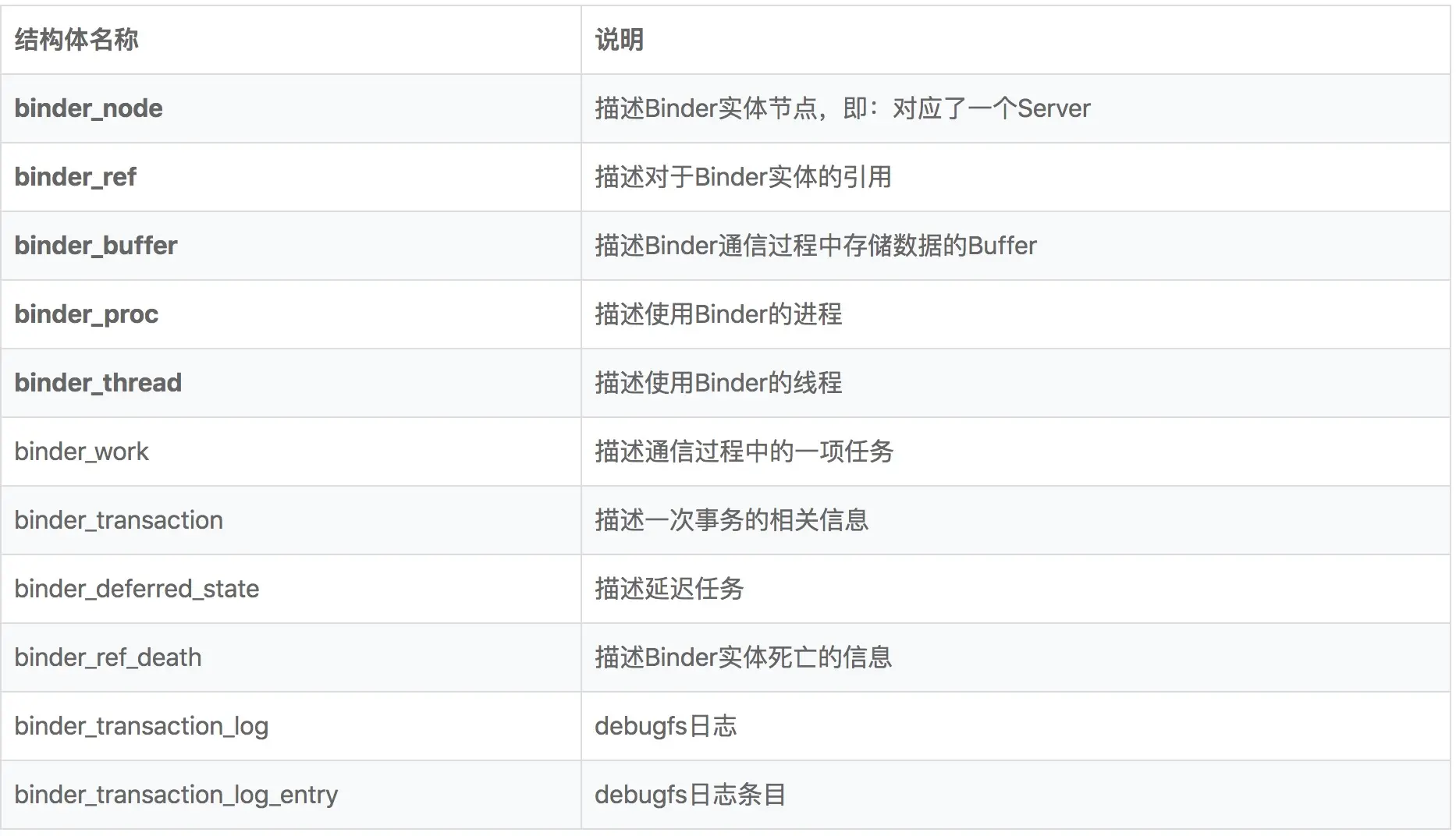

Binder驱动中，还有一类结构体是仅仅Binder驱动内部实现过程中需要的，它们定义在binder.c中，包括：
这里需要读者关注的结构体已经用加粗做了标注。
2.3、Binder协议 Binder协议可以分为控制协议和驱动协议两类。

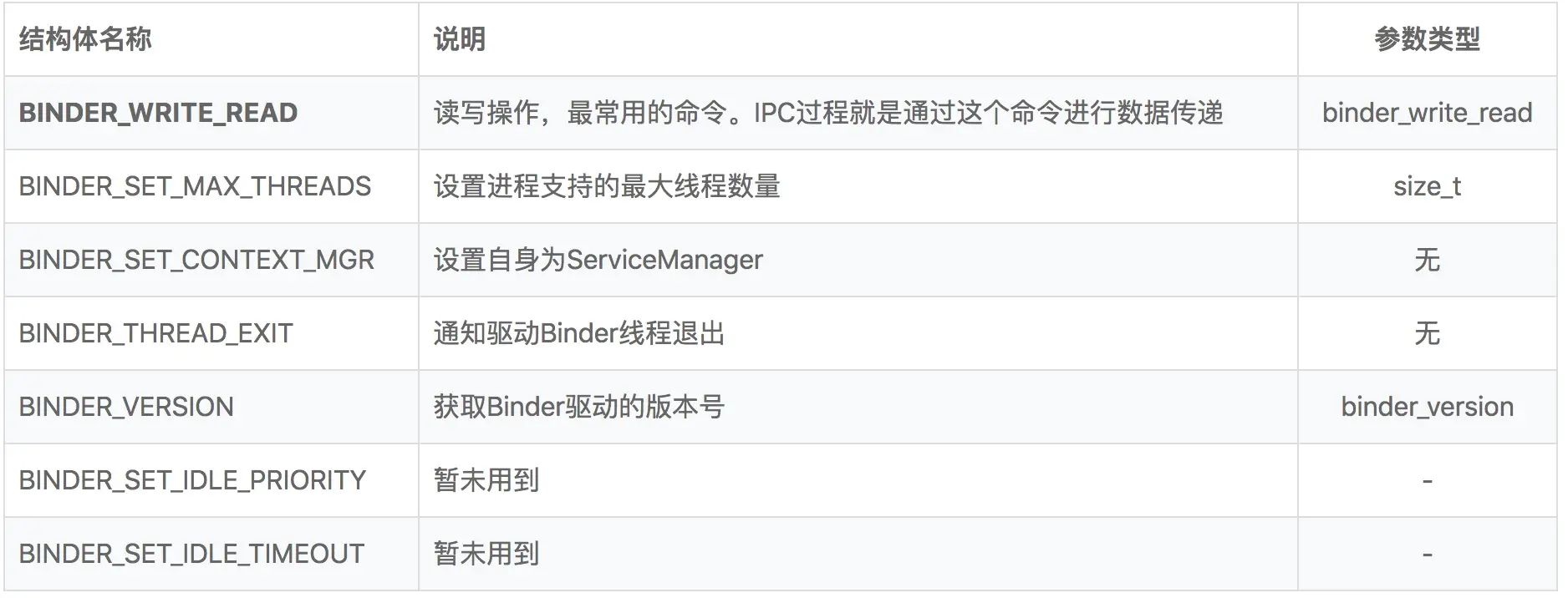

控制协议是进程通过ioctl(“/dev/binder”) 与Binder设备进行通讯的协议，该协议包含以下几种命令：
Binder的驱动协议描述了对于Binder驱动的具体使用过程。驱动协议又可以分为两类：

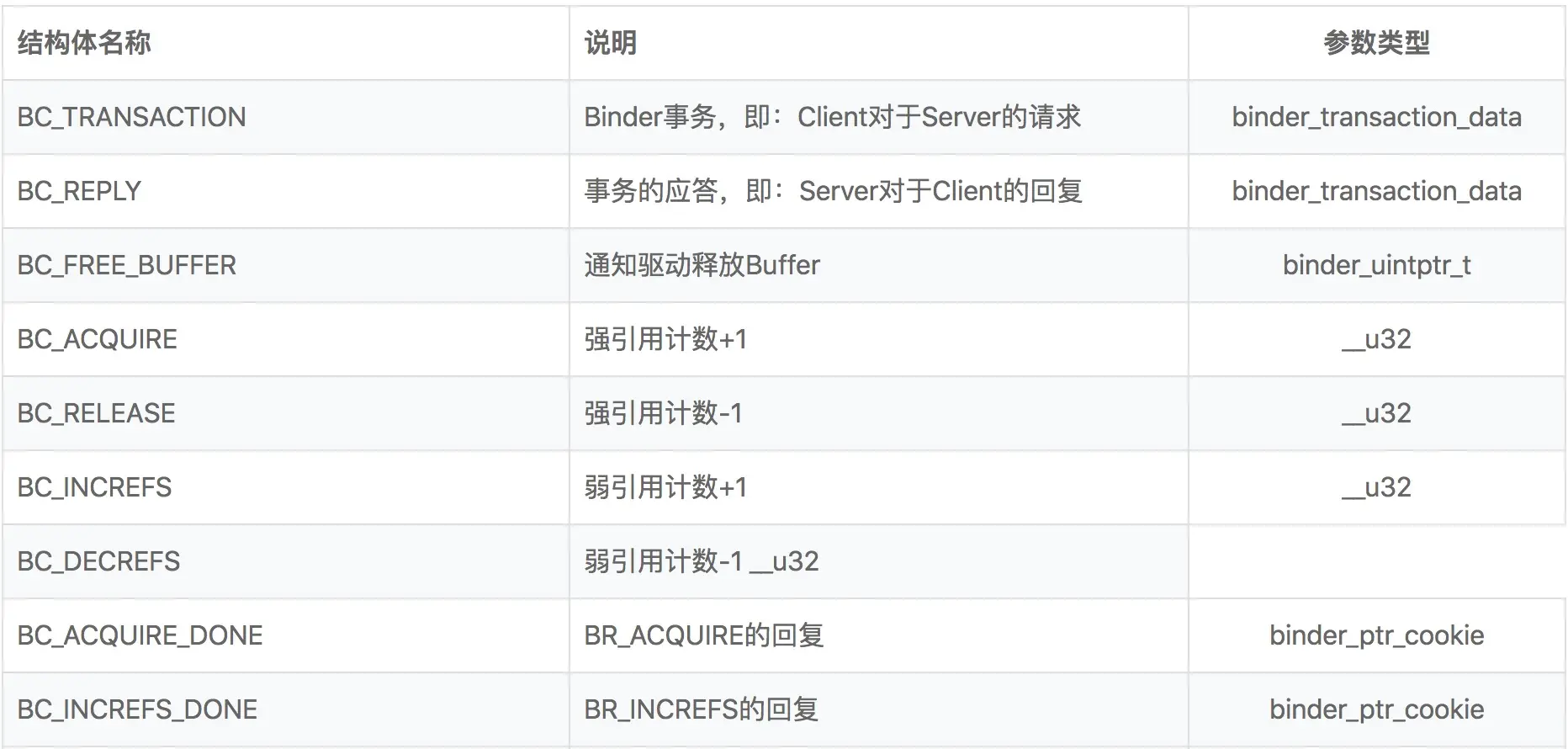

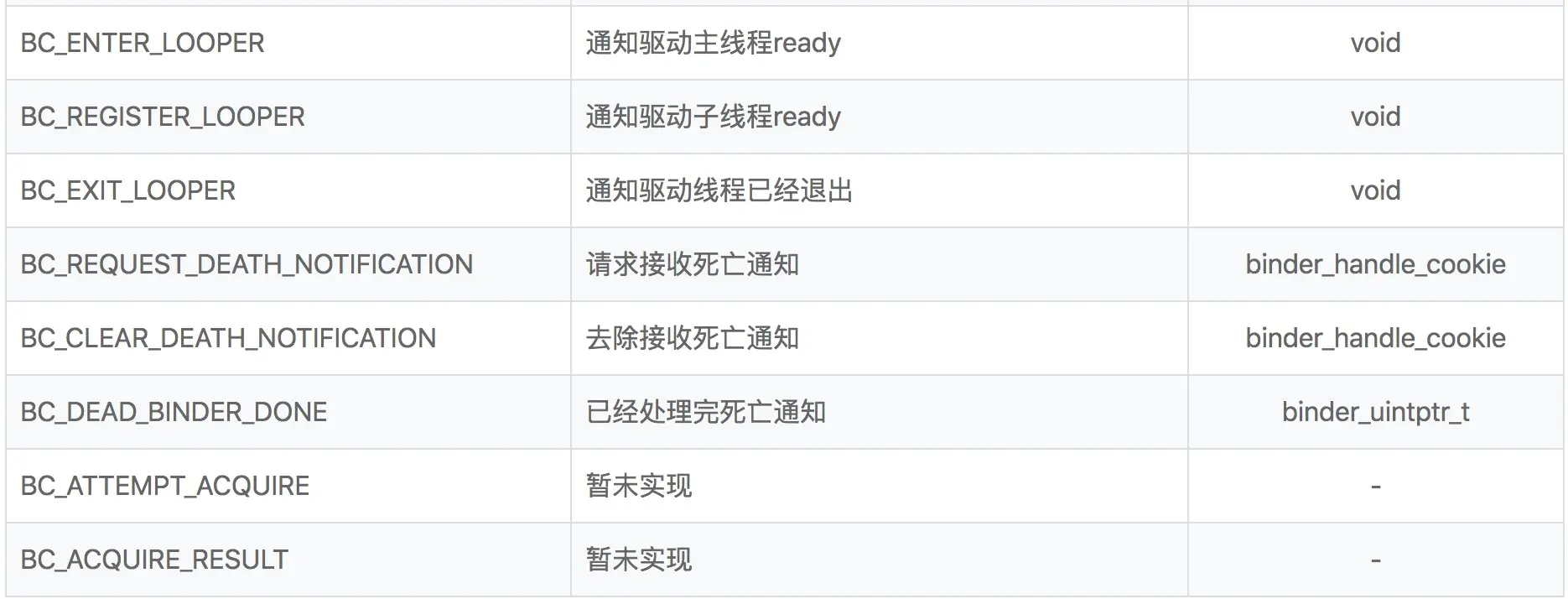

一类是binder_driver_command_protocol，描述了进程发送给Binder驱动的命令 一类是binder_driver_return_protocol，描述了Binder驱动发送给进程的命令 binder_driver_command_protocol共包含17个命令，分别是：

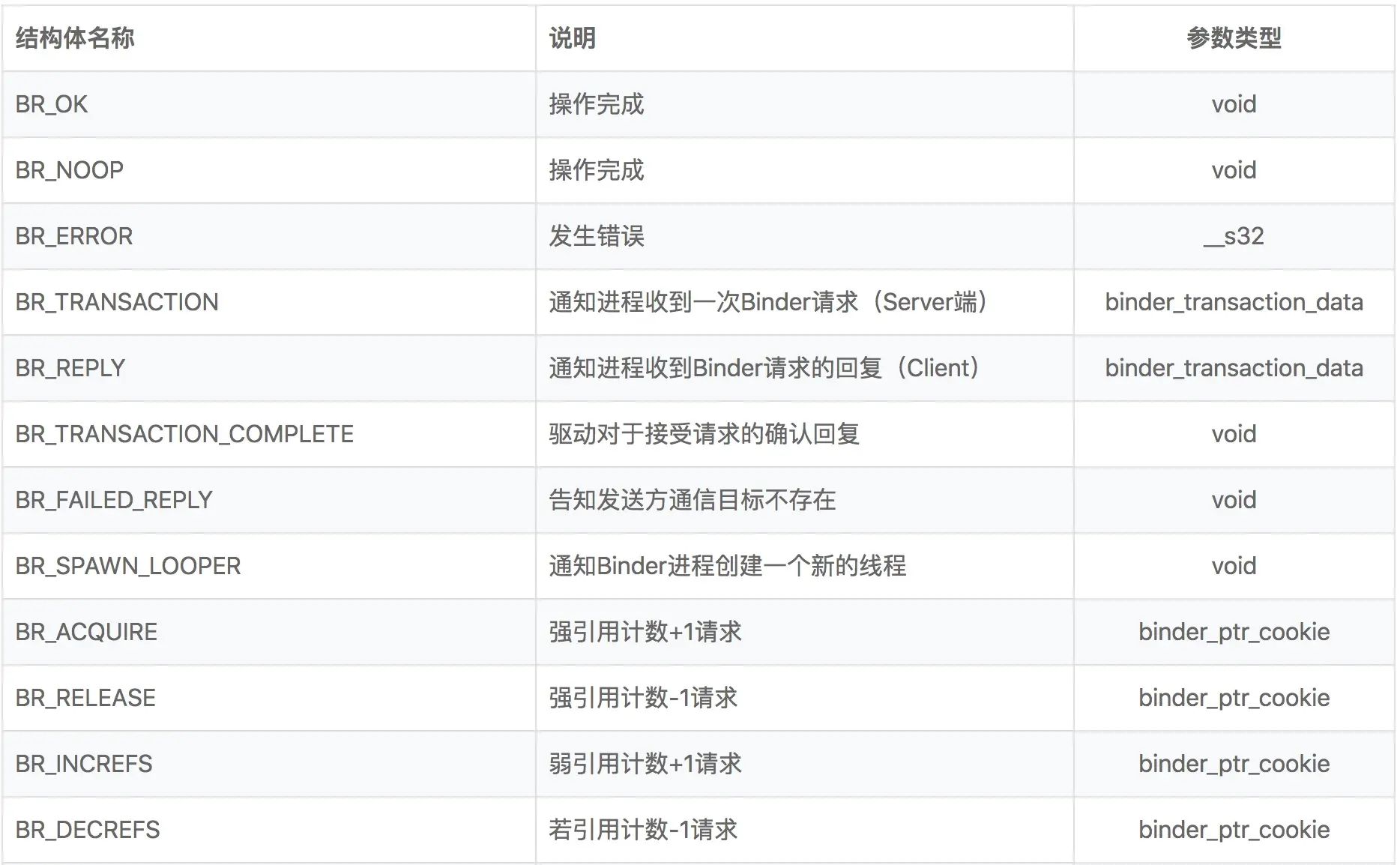

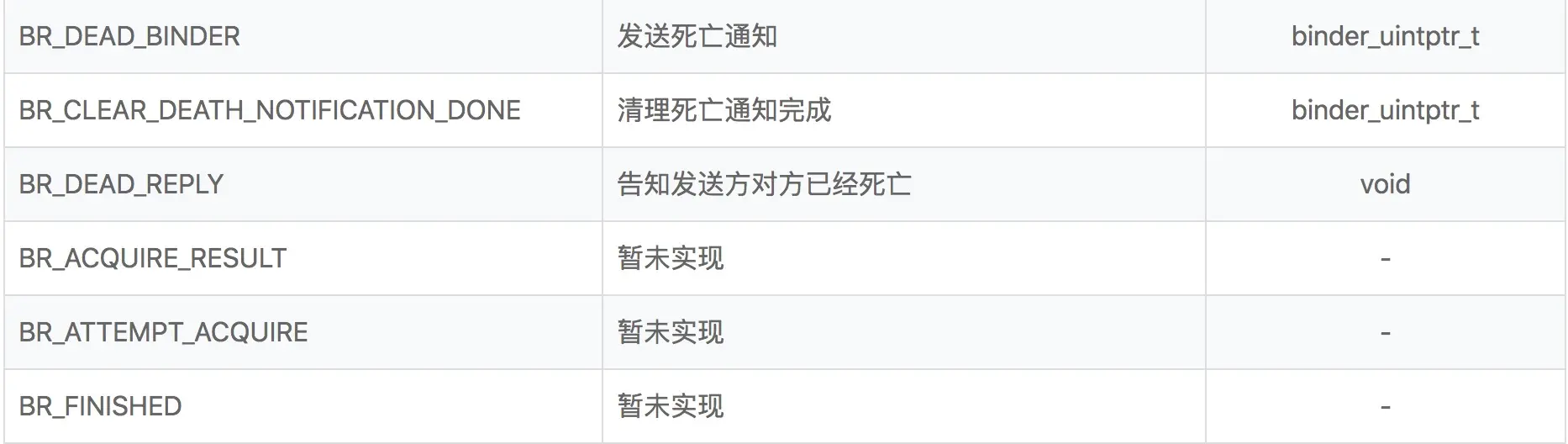

binder_driver_return_protocol共包含18个命令，分别是：

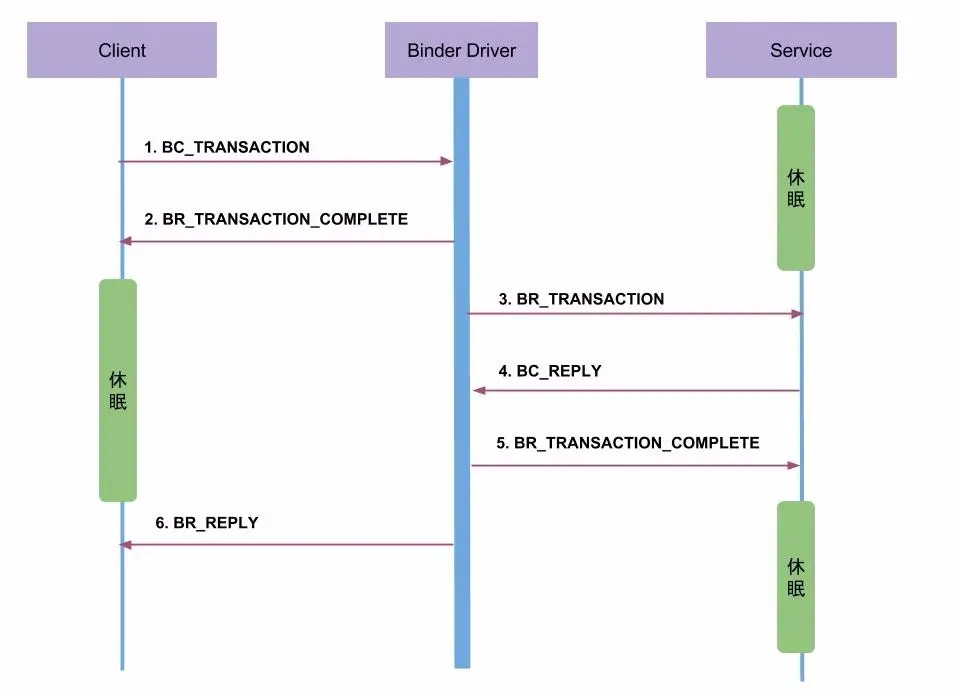

单独看上面的协议可能很难理解，这里我们以一次Binder请求过程来详细看一下Binder协议是如何通信的，就比较好理解了。
这幅图的说明如下：
Binder是C/S架构的，通信过程牵涉到：Client，Server以及Binder驱动三个角色 Client对于Server的请求以及Server对于Client回复都需要通过Binder驱动来中转数据 BC_XXX命令是进程发送给驱动的命令 BR_XXX命令是驱动发送给进程的命令 整个通信过程由Binder驱动控制
2.4、binder_open()
任何进程在使用Binder之前，都需要先通过open(“/dev/binder”)打开Binder设备。上文已经提到，用户空间的open系统调用对应了驱动中的binder_open函数。在这个函数，Binder驱动会为调用的进程做一些初始化工作。binder_open函数代码如下所示：
static int binder_open(struct inode *nodp, struct file *filp)
{
struct binder_proc *proc;
// 创建进程对应的binder_proc对象
proc = kzalloc(sizeof(*proc), GFP_KERNEL);
if (proc == NULL)
return -ENOMEM;
get_task_struct(current);
proc->tsk = current;
// 初始化binder_proc
INIT_LIST_HEAD(&proc->todo);
init_waitqueue_head(&proc->wait);
proc->default_priority = task_nice(current);
// 锁保护
binder_lock(__func__);
binder_stats_created(BINDER_STAT_PROC);
// 添加到全局列表binder_procs中
hlist_add_head(&proc->proc_node, &binder_procs);
proc->pid = current->group_leader->pid;
INIT_LIST_HEAD(&proc->delivered_death);
filp->private_data = proc;
binder_unlock(__func__);
return 0;
}

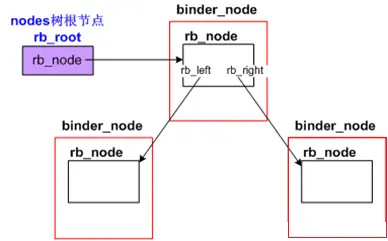

在Binder驱动中，通过binder_procs记录了所有使用Binder的进程。每个初次打开Binder设备的进程都会被添加到这个列表中的。

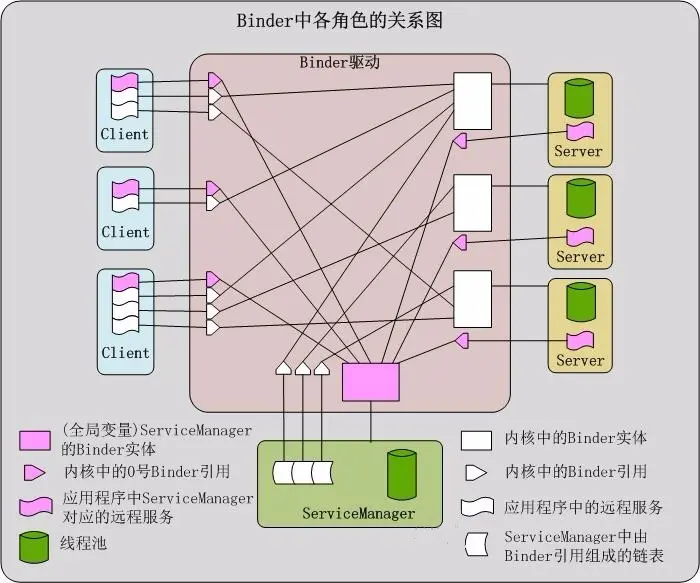

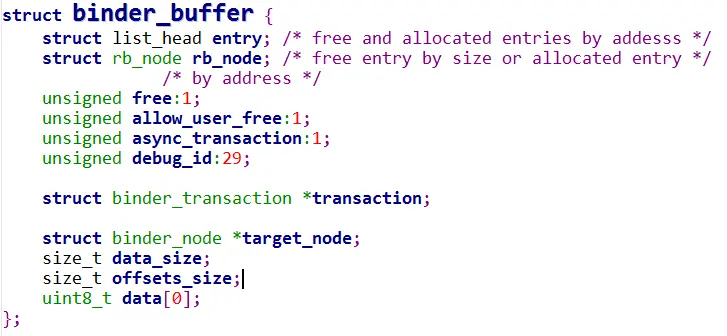

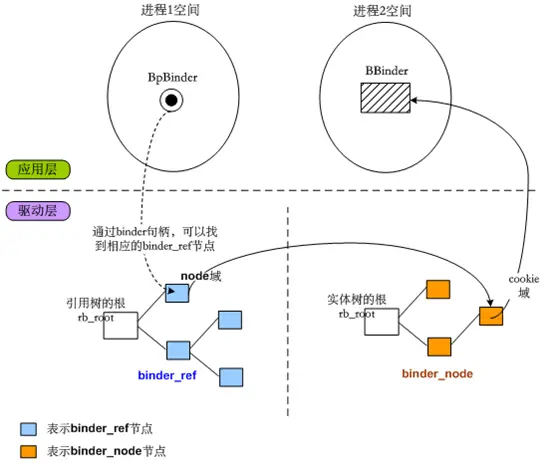

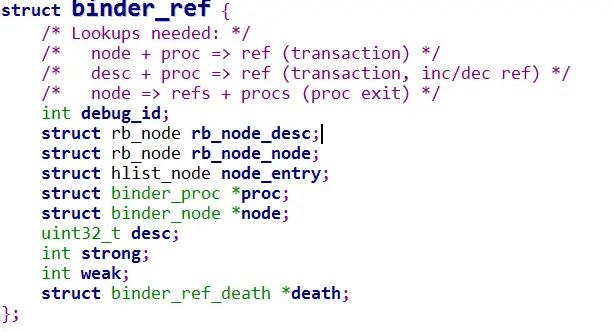

binder_proc binder_node binder_thread binder_ref binder_buffer 这些结构体互相之间都留有字段存储关联的结构。
2.5、binder_mmap()
在打开Binder设备之后，进程还会通过mmap进行内存映射。mmap的作用有如下两个：
申请一块内存空间，用来接收Binder通信过程中的数据 对这块内存进行地址映射，以便将来访问 binder_mmap函数对应了mmap系统调用的处理，这个函数也是Binder驱动的精华所在（这里说的binder_mmap函数也包括其内部调用的binder_update_page_range函数，见下文）。
前文我们说到，使用Binder机制，数据只需要经历一次拷贝就可以了，其原理就在这个函数中。
binder_mmap这个函数中，会申请一块物理内存，然后在用户空间和内核空间同时对应到这块内存上。在这之后，当有Client要发送数据给Server的时候，只需一次，将Client发送过来的数据拷贝到Server端的内核空间指定的内存地址即可，由于这个内存地址在服务端已经同时映射到用户空间，因此无需再做一次复制，Server即可直接访问，整个过程如下图所示：
这幅图的说明如下：
Server在启动之后，调用对/dev/binder设备调用mmap 内核中的binder_mmap函数进行对应的处理：申请一块物理内存，然后在用户空间和内核空间同时进行映射 Client通过BINDER_WRITE_READ命令发送请求，这个请求将先到驱动中，同时需要将数据从Client进程的用户空间拷贝到内核空间 驱动通过BR_TRANSACTION通知Server有人发出请求，Server进行处理。由于这块内存也在用户空间进行了映射，因此Server进程的代码可以直接访问 了解原理之后，我们再来看一下Binder驱动的相关源码。这段代码有两个函数：
binder_mmap函数对应了mmap的系统调用的处理 binder_update_page_range函数真正实现了内存分配和地址映射
static int binder_mmap(struct file *filp, struct vm_area_struct *vma)
{
int ret;
struct vm_struct *area;
struct binder_proc *proc = filp->private_data;
const char *failure_string;
struct binder_buffer *buffer;
...
// 在内核空间获取一块地址范围
area = get_vm_area(vma->vm_end - vma->vm_start, VM_IOREMAP);
if (area == NULL) {
ret = -ENOMEM;
failure_string = "get_vm_area";
goto err_get_vm_area_failed;
}
proc->buffer = area->addr;
// 记录内核空间与用户空间的地址偏移
proc->user_buffer_offset = vma->vm_start - (uintptr_t)proc->buffer;
mutex_unlock(&binder_mmap_lock);
...
proc->pages = kzalloc(sizeof(proc->pages[0]) * ((vma->vm_end - vma->vm_start) / PAGE_SIZE), GFP_KERNEL);
if (proc->pages == NULL) {
ret = -ENOMEM;
failure_string = "alloc page array";
goto err_alloc_pages_failed;
}
proc->buffer_size = vma->vm_end - vma->vm_start;
vma->vm_ops = &binder_vm_ops;
vma->vm_private_data = proc;
/* binder_update_page_range assumes preemption is disabled */
preempt_disable();
// 通过下面这个函数真正完成内存的申请和地址的映射
// 初次使用，先申请一个PAGE_SIZE大小的内存
ret = binder_update_page_range(proc, 1, proc->buffer, proc->buffer + PAGE_SIZE, vma);
...
}
static int binder_update_page_range(struct binder_proc *proc, int allocate,
void *start, void *end,
struct vm_area_struct *vma)
{
void *page_addr;
unsigned long user_page_addr;
struct vm_struct tmp_area;
struct page **page;
struct mm_struct *mm;
...
for (page_addr = start; page_addr < end; page_addr += PAGE_SIZE) {
int ret;
struct page **page_array_ptr;
page = &proc->pages[(page_addr - proc->buffer) / PAGE_SIZE];
BUG_ON(*page);
// 真正进行内存的分配
*page = alloc_page(GFP_KERNEL | __GFP_HIGHMEM | __GFP_ZERO);
if (*page == NULL) {
pr_err("%d: binder_alloc_buf failed for page at %p\n",
proc->pid, page_addr);
goto err_alloc_page_failed;
}
tmp_area.addr = page_addr;
tmp_area.size = PAGE_SIZE + PAGE_SIZE /* guard page? */;
page_array_ptr = page;
// 在内核空间进行内存映射
ret = map_vm_area(&tmp_area, PAGE_KERNEL, &page_array_ptr);
if (ret) {
pr_err("%d: binder_alloc_buf failed to map page at %p in kernel\n",
proc->pid, page_addr);
goto err_map_kernel_failed;
}
user_page_addr =
(uintptr_t)page_addr + proc->user_buffer_offset;
// 在用户空间进行内存映射
ret = vm_insert_page(vma, user_page_addr, page[0]);
if (ret) {
pr_err("%d: binder_alloc_buf failed to map page at %lx in userspace\n",
proc->pid, user_page_addr);
goto err_vm_insert_page_failed;
}
/* vm_insert_page does not seem to increment the refcount */
}
if (mm) {
up_write(&mm->mmap_sem);
mmput(mm);
}
preempt_disable();
return 0;
...
binder_update_page_range主要完成工作：分配物理空间，将物理空间映射到内核空间，将物理空间映射到进程空间. 另外，不同参数下该方法也可以释放物理页面。
2.6、binder_ioctl()内存管理
上文中，我们看到binder_mmap的时候，会申请一个PAGE_SIZE(通常是4K)的内存。而实际使用过程中，一个PAGE_SIZE的大小通常是不够的。
在驱动中，会根据实际的使用情况进行内存的分配。有内存的分配，当然也需要内存的释放。这里我们就来看看Binder驱动中是如何进行内存的管理的。
首先，我们还是从一次IPC请求说起。
当一个Client想要对Server发出请求时，它首先将请求发送到Binder设备上，由Binder驱动根据请求的信息找到对应的目标节点，然后将请求数据传递过去。
进程通过ioctl系统调用来发出请求：ioctl(bs->fd, BINDER_WRITE_READ, &bwr)
这里的bs->fd对应了打开Binder设备时的fd。BINDER_WRITE_READ对应了具体要做的操作码，这个操作码将由Binder驱动解析。bwr存储了请求数据，其类型是binder_write_read。
binder_write_read其实是一个相对外层的数据结构，其内部会包含一个binder_transaction_data结构的数据。binder_transaction_data包含了发出请求者的标识，请求的目标对象以及请求所需要的参数。它们的关系如下图所示：
binder_ioctl函数对应了ioctl系统调用的处理。这个函数的逻辑比较简单，就是根据ioctl的命令来确定进一步处理的逻辑，具体如下:
● 如果命令是BINDER_WRITE_READ，并且
● 如果 bwr.write_size > 0，则调用binder_thread_write
● 如果 bwr.read_size > 0，则调用binder_thread_read
● 如果命令是BINDER_SET_MAX_THREADS，则设置进程的max_threads，即进程支 持的最大线程数
● 如果命令是BINDER_SET_CONTEXT_MGR，则设置当前进程为ServiceManager，见下文
● 如果命令是BINDER_THREAD_EXIT，则调用binder_free_thread，释放binder_thread
● 如果命令是BINDER_VERSION，则返回当前的Binder版本号
最关键的就是binder_thread_write方法。当Client请求Server的时候，便会发送一个BINDER_WRITE_READ命令，同时框架会将将实际的数据包装好。此时，binder_transaction_data中的code将是BC_TRANSACTION，由此便会调用到binder_transaction方法，这个方法是对一次Binder事务的处理，这其中会调用binder_alloc_buf函数为此次事务申请一个缓存。
struct binder_buffer {
struct list_head entry;
struct rb_node rb_node;
unsigned free:1;
unsigned allow_user_free:1;
unsigned async_transaction:1;
unsigned debug_id:29;
struct binder_transaction *transaction;
struct binder_node *target_node;
size_t data_size;
size_t offsets_size;
uint8_t data[0];
};
而在binder_proc（描述了使用Binder的进程）中，包含了几个字段用来管理进程在Binder IPC过程中缓存，如下：
struct binder_proc {
...
struct list_head buffers; // 进程拥有的buffer列表
struct rb_root free_buffers; // 空闲buffer列表
struct rb_root allocated_buffers; // 已使用的buffer列表
size_t free_async_space; // 剩余的异步调用的空间
size_t buffer_size; // 缓存的上限
...
};
进程在mmap时，会设定支持的总缓存大小的上限（下文会讲到）。而进程每当收到BC_TRANSACTION，就会判断已使用缓存加本次申请的和有没有超过上限。如果没有，就考虑进行内存的分配。
进程的空闲缓存记录在binder_proc的free_buffers中，这是一个以红黑树形式存储的结构。每次尝试分配缓存的时候，会从这里面按大小顺序进行查找，找到最接近需要的一块缓存。查找的逻辑如下：
while (n) {
buffer = rb_entry(n, struct binder_buffer, rb_node);
BUG_ON(!buffer->free);
buffer_size = binder_buffer_size(proc, buffer);
if (size < buffer_size) {
best_fit = n;
n = n->rb_left;
} else if (size > buffer_size)
n = n->rb_right;
else {
best_fit = n;
break;
}
}
找到之后，还需要对binder_proc中的字段进行相应的更新：
rb_erase(best_fit, &proc->free_buffers);
buffer->free = 0;
binder_insert_allocated_buffer(proc, buffer);
if (buffer_size != size) {
struct binder_buffer *new_buffer = (void *)buffer->data + size;
list_add(&new_buffer->entry, &buffer->entry);
new_buffer->free = 1;
binder_insert_free_buffer(proc, new_buffer);
}
binder_debug(BINDER_DEBUG_BUFFER_ALLOC,
"%d: binder_alloc_buf size %zd got %p\n",
proc->pid, size, buffer);
buffer->data_size = data_size;
buffer->offsets_size = offsets_size;
buffer->async_transaction = is_async;
if (is_async) {
proc->free_async_space -= size + sizeof(struct binder_buffer);
binder_debug(BINDER_DEBUG_BUFFER_ALLOC_ASYNC,
"%d: binder_alloc_buf size %zd async free %zd\n",
proc->pid, size, proc->free_async_space);
}
BC_FREE_BUFFER命令是通知驱动进行内存的释放，binder_free_buf函数是真正实现的逻辑，这个函数与binder_alloc_buf是刚好对应的。在这个函数中，所做的事情包括：
重新计算进程的空闲缓存大小 通过binder_update_page_range释放内存 更新binder_proc的buffers，free_buffers，allocated_buffers字段
2.7、Binder中的”面向对象”
Binder机制淡化了进程的边界，使得跨越进程也能够调用到指定服务的方法，其原因是因为Binder机制在底层处理了在进程间的”对象”传递。
在Binder驱动中，并不是真的将对象在进程间来回序列化，而是通过特定的标识来进行对象的传递。Binder驱动中，通过flat_binder_object来描述需要跨越进程传递的对象。其定义如下：
struct flat_binder_object {
__u32 type;
__u32 flags;
union {
binder_uintptr_t binder; /* local object */
__u32 handle; /* remote object */
};
binder_uintptr_t cookie;
};
这其中，type有如下5种类型。
enum {
BINDER_TYPE_BINDER = B_PACK_CHARS('s', 'b', '*', B_TYPE_LARGE),
BINDER_TYPE_WEAK_BINDER = B_PACK_CHARS('w', 'b', '*', B_TYPE_LARGE),
BINDER_TYPE_HANDLE = B_PACK_CHARS('s', 'h', '*', B_TYPE_LARGE),
BINDER_TYPE_WEAK_HANDLE = B_PACK_CHARS('w', 'h', '*', B_TYPE_LARGE),
BINDER_TYPE_FD = B_PACK_CHARS('f', 'd', '*', B_TYPE_LARGE),
};
当对象传递到Binder驱动中的时候，由驱动来进行翻译和解释，然后传递到接收的进程。
例如当Server把Binder实体传递给Client时，在发送数据流中，flat_binder_object中的type是BINDER_TYPE_BINDER，同时binder字段指向Server进程用户空间地址。但这个地址对于Client进程是没有意义的（Linux中，每个进程的地址空间是互相隔离的），驱动必须对数据流中的flat_binder_object做相应的翻译：将type该成BINDER_TYPE_HANDLE；为这个Binder在接收进程中创建位于内核中的引用并将引用号填入handle中。对于发生数据流中引用类型的Binder也要做同样转换。经过处理后接收进程从数据流中取得的Binder引用才是有效的，才可以将其填入数据包binder_transaction_data的target.handle域，向Binder实体发送请求。
由于每个请求和请求的返回都会经历内核的翻译，因此这个过程从进程的角度来看是完全透明的。进程完全不用感知这个过程，就好像对象真的在进程间来回传递一样。
2.8、驱动层的线程管理
上文多次提到，Binder本身是C/S架构。由Server提供服务，被Client使用。既然是C/S架构，就可能存在多个Client会同时访问Server的情况。 在这种情况下，如果Server只有一个线程处理响应，就会导致客户端的请求可能需要排队而导致响应过慢的现象发生。解决这个问题的方法就是引入多线程。
Binder机制的设计从最底层–驱动层，就考虑到了对于多线程的支持。具体内容如下：
使用Binder的进程在启动之后，通过BINDER_SET_MAX_THREADS告知驱动其支持的最大线程数量 驱动会对线程进行管理。在binder_proc结构中，这些字段记录了进程中线程的信息：max_threads，requested_threads，requested_threads_started，ready_threads binder_thread结构对应了Binder进程中的线程 驱动通过BR_SPAWN_LOOPER命令告知进程需要创建一个新的线程 进程通过BC_ENTER_LOOPER命令告知驱动其主线程已经ready 进程通过BC_REGISTER_LOOPER命令告知驱动其子线程（非主线程）已经ready 进程通过BC_EXIT_LOOPER命令告知驱动其线程将要退出 在线程退出之后，通过BINDER_THREAD_EXIT告知Binder驱动。驱动将对应的binder_thread对象销毁
2.9、再聊ServiceManager
上文已经说过，每一个Binder Server在驱动中会有一个binder_node进行对应。同时，Binder驱动会负责在进程间传递服务对象，并负责底层的转换。另外，我们也提到，每一个Binder服务都需要有一个唯一的名称。由ServiceManager来管理这些服务的注册和查找。
而实际上，为了便于使用，ServiceManager本身也实现为一个Server对象。任何进程在使用ServiceManager的时候，都需要先拿到指向它的标识。然后通过这个标识来使用ServiceManager。
这似乎形成了一个互相矛盾的现象：
通过ServiceManager我们才能拿到Server的标识 ServiceManager本身也是一个Server 解决这个矛盾的办法其实也很简单：Binder机制为ServiceManager预留了一个特殊的位置。这个位置是预先定好的，任何想要使用ServiceManager的进程只要通过这个特定的位置就可以访问到ServiceManager了（而不用再通过ServiceManager的接口）。
在Binder驱动中，有一个全局的binder_node 变量：
一般情况下，对于每一个Server驱动层会对应一个binder_node节点，然而binder_context_mgr_node比较特殊，它没有对应的应用层binder实体。在整个系统里，它是如此特殊，以至于系统规定，任何应用都必须使用句柄0来跨进程地访问它。
static struct binder_node *binder_context_mgr_node;
这个变量指向的就是ServiceManager。
当有进程通过ioctl并指定命令为BINDER_SET_CONTEXT_MGR的时候，驱动被认定这个进程是ServiceManager，binder_ioctl()函数中对应的处理如下：
case BINDER_SET_CONTEXT_MGR:
if (binder_context_mgr_node != NULL) {
}
ret = security_binder_set_context_mgr(proc->tsk);
else {
binder_context_mgr_uid = current->cred->euid;
binder_context_mgr_node = binder_new_node(proc, 0, 0);//在Binder驱动层创建binder_node结构体对象
binder_context_mgr_node->local_weak_refs++;
binder_context_mgr_node->local_strong_refs++;
binder_context_mgr_node->has_strong_ref = 1;
binder_context_mgr_node->has_weak_ref = 1;
}
break;
ServiceManager应当要先于所有Binder Server之前启动。在它启动完成并告知Binder驱动之后，驱动便设定好了这个特定的节点。
在这之后，当有其他模块想要使用ServerManager的时候，只要将请求指向ServiceManager所在的位置即可。
在Binder驱动中，通过handle = 0这个位置来访问ServiceManager。例如，binder_transaction中，判断如果target.handler为0，则认为这个请求是发送给ServiceManager的，相关代码如下：
if (tr->target.handle) {
struct binder_ref *ref;
ref = binder_get_ref(proc, tr->target.handle, true);
if (ref == NULL) {
binder_user_error("%d:%d got transaction to invalid handle\n",
proc->pid, thread->pid);
return_error = BR_FAILED_REPLY;
goto err_invalid_target_handle;
}
target_node = ref->node;
} else {
target_node = binder_context_mgr_node;
if (target_node == NULL) {
return_error = BR_DEAD_REPLY;
goto err_no_context_mgr_node;
}
}
2.10、binder_node等重要结构体
- Binder实体binder_node
Binder实体，是各个Server以及ServiceManager在内核中的存在形式。 Binder实体实际上是内核中binder_node结构体的对象，它的作用是在内核中保存Server和ServiceManager的信息(例如，Binder实体中保存了Server对象在用户空间的地址)。简言之，Binder实体是Server在Binder驱动中的存在形式，内核通过Binder实体可以找到用户空间的Server对象。 在上图中，Server和ServiceManager在Binder驱动中都对应的存在一个Binder实体。
- Binder引用binder_ref
说到Binder实体，就不得不说”Binder引用”。所谓Binder引用，实际上是内核中binder_ref结构体的对象，它的作用是在表示”Binder实体”的引用。换句话说，每一个Binder引用都是某一个Binder实体的引用，通过Binder引用可以在内核中找到它对应的Binder实体。 如果将Server看作是Binder实体的话，那么Client就好比Binder引用。Client要和Server通信，它就是通过保存一个Server对象的Binder引用，再通过该Binder引用在内核中找到对应的Binder实体，进而找到Server对象，然后将通信内容发送给Server对象。
Binder实体和Binder引用都是内核(即，Binder驱动)中的数据结构。每一个Server在内核中就表现为一个Binder实体，而每一个Client则表现为一个Binder引用。这样，每个Binder引用都对应一个Binder实体，而每个Binder实体则可以多个Binder引用。
3、Binder buffer：binder_buffer
4、Binder进程binder_proc
5、Binder线程binder_thread
binder机制到底是如何从Binder对象找到其对应的Binder实体呢？
注意其中的那4个rb_root域，”rb”的意思是”red black”，可见binder_proc里搞出了4个红黑树。
其中，nodes树用于记录binder实体，refs_by_desc树和refs_by_node树则用于记录binder代理。之所以会有两个代理树，是为了便于快速查找，我们暂时只关心其中之一就可以了。threads树用于记录执行传输动作的线程信息。
在一个进程中，有多少”被其他进程进行跨进程调用的”binder实体，就会在该进程对应的nodes树中生成多少个红黑树节点。另一方面，一个进程要访问多少其他进程的binder实体，则必须在其refs_by_desc树中拥有对应的引用节点。
这4棵树的节点类型是不同的，threads树的节点类型为binder_thread，nodes树的节点类型为binder_node，refs_by_desc树和refs_by_node树的节点类型相同，为binder_ref。这些节点内部都会包含rb_node子结构，该结构专门负责连接节点的工作，和前文的hlist_node有点儿异曲同工，这也是linux上一个常用的小技巧。我们以nodes树为例
nodes树是用于记录binder实体的，所以nodes树中的每个binder_node节点，必须能够记录下相应binder实体的信息。因此请大家注意binder_node的ptr域和cookie域。
另一方面，refs_by_desc树和refs_by_node树的每个binder_ref节点则和上层的一个BpBinder对应，而且更重要的是，它必须具有和”目标binder实体的binder_node”进行关联的信息。
请注意binder_ref的那个node域，它负责和binder_node关联。另外，binder_ref中有两个类型为rb_node的域：rb_node_desc域和rb_node_node域，它们分别用于连接refs_by_desc树和refs_by_node。也就是说虽然binder_proc中有两棵引用树，但这两棵树用到的具体binder_ref节点其实是复用的。
binder_node.ptr对应于flat_binder_object.binder； binder_node.cookie对应于flat_binder_object.cookie。
OK，现在我们可以更深入地说明binder句柄的作用了，比如进程1的BpBinder在发起跨进程调用时，向binder驱动传入了自己记录的句柄值，binder驱动就会在”进程1对应的binder_proc结构”的引用树中查找和句柄值相符的binder_ref节点，一旦找到binder_ref节点，就可以通过该节点的node域找到对应的binder_node节点，这个目标binder_node当然是从属于进程2的binder_proc啦，不过不要紧，因为binder_ref和binder_node都处于binder驱动的地址空间中，所以是可以用指针直接指向的。目标binder_node节点的cookie域，记录的其实是进程2中BBinder的地址，binder驱动只需把这个值反映给应用层，应用层就可以直接拿到BBinder了。这就是Binder完成精确打击的大体过程。
三、Android Binder系统驱动情景分析
为了更深刻的了解Binder系统 注册服务、获取服务、使用服务的过程，在Driver层(kernel/drivers/staging/android/binder.c)的binder_thread_read()函数、binder_transaction()函数入打印log，让前面编写的C程序示例与binder驱动交互打印更详细的过程。
static void binder_transaction(struct binder_proc *proc,
struct binder_thread *thread,
struct binder_transaction_data *tr, int reply)
int binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
void __user *buffer, int size, signed long *consumed)
（1）、Binder系统驱动情景分析–服务”Hello”注册过程
1.1、ServiceManager休眠等待
回顾一下ServiceManager启动流程，ServiceManager进入binder_loop()后 会休眠等待响应client请求。
binder_loop(){
// 告诉Kernel，ServiceManager进程进入了消息循环状态。
readbuf[0] = BC_ENTER_LOOPER;
binder_write(bs, readbuf, sizeof(unsigned));
bwr.write_size = 0;
bwr.write_consumed = 0;
bwr.write_buffer = 0;
for (;;) {
bwr.read_size = sizeof(readbuf);
bwr.read_consumed = 0;
bwr.read_buffer = (unsigned) readbuf;
// 向Kernel中发送消息(先写后读)。
// 先将消息传递给Kernel，然后再从Kernel读取消息反馈
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
// 解析读取的消息反馈
res = binder_parse(bs, 0, readbuf, bwr.read_consumed, func);
...
}
}
binder_write(bs, readbuf, sizeof(unsigned));会调用ioctl向内核发送数据。
int binder_write(struct binder_state *bs, void *data, size_t len)
{
struct binder_write_read bwr;
int res;
bwr.write_size = len;
bwr.write_consumed = 0;
bwr.write_buffer = (uintptr_t) data;
bwr.read_size = 0;
bwr.read_consumed = 0;
bwr.read_buffer = 0;
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
return res;
}
如果 bwr.write_size > 0，则调用binder_thread_write 如果 bwr.read_size >0，则调用binder_thread_read
static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
int ret;
struct binder_proc *proc = filp->private_data;
struct binder_thread *thread;
unsigned int size = _IOC_SIZE(cmd);
void __user *ubuf = (void __user *)arg;
// 中断等待函数。
ret = wait_event_interruptible(...);
// 在proc进程中查找该线程对应的binder_thread；若查找失败，则新建一个binder_thread，并添加到proc->threads中。
thread = binder_get_thread(proc);
...
switch (cmd) {
case BINDER_WRITE_READ: {
struct binder_write_read bwr;
...
// 将binder_write_read从"用户空间" 拷贝到 "内核空间"
if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
...
}
// 如果write_size>0，则进行写操作
if (bwr.write_size > 0) {
ret = binder_thread_write(proc, thread, (void __user *)bwr.write_buffer, bwr.write_size, &bwr.write_consumed);
...
}
// 如果read_size>0，则进行读操作
if (bwr.read_size > 0) {
ret = binder_thread_read(proc, thread, (void __user *)bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);
...
}
...
if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
}
break;
}
}
return ret;
}
bwr.write_size > 0; 继续查看binder_thread_write()
注：只有BR_TRANSACTION、BR_REPLY、BC_TRANSACTION、BC_REPLY涉及两进程 其他所有BC_XXX、BR_XXX都只是App和驱动交互用于改变报告状态。
int binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
void __user *buffer, int size, signed long *consumed)
{
uint32_t cmd;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
// 读取binder_write_read.write_buffer中的内容。
// 每次读取32bit(即4个字节)
while (ptr < end && thread->return_error == BR_OK) {
// 从用户空间读取32bit到内核中，并赋值给cmd。
if (get_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
switch (cmd) {
case BC_ENTER_LOOPER:
thread->looper |= BINDER_LOOPER_STATE_ENTERED;
break;
...
}
// 更新bwr.write_consumed的值
*consumed = ptr - buffer;
}
return 0;
}
当前线程进入BC_ENTER_LOOPER状态，等待请求。 继续binder_loop()中的for(;;;)循环，bwr.read_size >0;会通过binder_thread_read()读操作。
static int binder_thread_read(struct binder_proc *proc,
struct binder_thread *thread,
void __user *buffer, int size,
signed long *consumed, int non_block)
{
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
int ret = 0;
int wait_for_proc_work;
// 如果*consumed=0，则写入BR_NOOP到用户传进来的bwr.read_buffer缓存区
if (*consumed == 0) {
if (put_user(BR_NOOP, (uint32_t __user *)ptr))
return -EFAULT;
// 修改指针位置
ptr += sizeof(uint32_t);
}
...
}
可以看到驱动put_user(BR_NOOP, (uint32_t __user *)ptr)发送BR_NOOP到ServiceManager
对于所有的读操作，数据头都是BR_NOOP，如BR_REPLY
> ./service_manager &
> [ 32.566620] service_manager (1362, 1362), binder_thread_write : BC_ENTER_LOOPER
> [ 32.566712] service_manager (1362, 1362), binder_thread_read : BR_NOOP
>
1.2、Clent（此处为Test_server）请求SM添加服务
构造数据发送给驱动 我们执行Test_server时，打印了很多数据，我们首先看一下数据的构造过程 和 组织格式，这有助于加深我们对binder系统的理解。
int svcmgr_publish(struct binder_state *bs, uint32_t target, const char *name, void *ptr)
{
int status;
unsigned iodata[512/4];
struct binder_io msg, reply;
bio_init(&msg, iodata, sizeof(iodata), 4);
bio_put_uint32(&msg, 0); // strict mode header
bio_put_string16_x(&msg, SVC_MGR_NAME);
bio_put_string16_x(&msg, name);
bio_put_obj(&msg, ptr);
if (binder_call(bs, &msg, &reply, target, SVC_MGR_ADD_SERVICE))
return -1;
status = bio_get_uint32(&reply);
binder_done(bs, &msg, &reply);
return status;
}
bio_init()、bio_put_uint32()、bio_put_string16_x()函数比较简洁。我们看下bio_put_obj()函数。 构建初始化flat_binder_object结构体：
void bio_put_obj(struct binder_io *bio, void *ptr)
{
struct flat_binder_object *obj;
obj = bio_alloc_obj(bio);
if (!obj)
return;
obj->flags = 0x7f | FLAT_BINDER_FLAG_ACCEPTS_FDS;//
obj->type = BINDER_TYPE_BINDER;//
obj->binder = (uintptr_t)ptr;//
obj->cookie = 0;//0
}
数据结构示意图：
Clent（此处为Test_server），test_server.c调用流程： ->svcmgr_publish() ->binder_call() ->ioctl(bs->fd, BINDER_WRITE_READ, &bwr) ->binder_thread_write() ->binder_transaction()
现在数据构造好了，binder_call()会调用ioctl(bs->fd, BINDER_WRITE_READ, &bwr)
int binder_call(struct binder_state *bs,
struct binder_io *msg, struct binder_io *reply,
uint32_t target, uint32_t code)
{
int res;
struct binder_write_read bwr;
struct {
uint32_t cmd;
struct binder_transaction_data txn;
} __attribute__((packed)) writebuf;
unsigned readbuf[32];
writebuf.cmd = BC_TRANSACTION;
writebuf.txn.target.handle = target;
writebuf.txn.code = code;
writebuf.txn.flags = 0;
writebuf.txn.data_size = msg->data - msg->data0;
writebuf.txn.offsets_size = ((char*) msg->offs) - ((char*) msg->offs0);
writebuf.txn.data.ptr.buffer = (uintptr_t)msg->data0;
writebuf.txn.data.ptr.offsets = (uintptr_t)msg->offs0;
bwr.write_size = sizeof(writebuf);
bwr.write_consumed = 0;
bwr.write_buffer = (uintptr_t) &writebuf;
hexdump(msg->data0, msg->data - msg->data0);
for (;;) {
bwr.read_size = sizeof(readbuf);
bwr.read_consumed = 0;
bwr.read_buffer = (uintptr_t) readbuf;
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
...
res = binder_parse(bs, reply, (uintptr_t) readbuf, bwr.read_consumed, 0);
}
}
[ 38.320197] test_server (1363, 1363), binder_thread_write : BC_TRANSACTION 发送数据，进而会调用binder_thread_write()处理数据。
binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
int ret;
struct binder_proc *proc = filp->private_data;
struct binder_thread *thread;
unsigned int size = _IOC_SIZE(cmd);
void __user *ubuf = (void __user *)arg;
// 中断等待函数。
ret = wait_event_interruptible(...);
// 在proc进程中查找该线程对应的binder_thread；若查找失败，则新建一个binder_thread，并添加到proc->threads中。
thread = binder_get_thread(proc);
...
switch (cmd) {
case BINDER_WRITE_READ: {
struct binder_write_read bwr;
...
// 将binder_write_read从"用户空间" 拷贝到 "内核空间"
if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
...
}
// 如果write_size>0，则进行写操作
if (bwr.write_size > 0) {
ret = binder_thread_write(proc, thread, (void __user *)bwr.write_buffer, bwr.write_size, &bwr.write_consumed);
...
}
// 如果read_size>0，则进行读操作
if (bwr.read_size > 0) {
ret = binder_thread_read(proc, thread, (void __user *)bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);
...
}
...
if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
}
break;
}
}
return ret;
}
由于write_size>0，调用binder_thread_write()处理数据：
int binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
void __user *buffer, int size, signed long *consumed)
{
uint32_t cmd;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
// 读取binder_write_read.write_buffer中的内容。
// 每次读取32bit(即4个字节)
while (ptr < end && thread->return_error == BR_OK) {
// 从用户空间读取32bit到内核中，并赋值给cmd。
if (get_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
...
switch (cmd) {
...
case BC_TRANSACTION:
case BC_REPLY: {
struct binder_transaction_data tr;
if (copy_from_user(&tr, ptr, sizeof(tr)))
return -EFAULT;
ptr += sizeof(tr);
binder_transaction(proc, thread, &tr, cmd == BC_REPLY);
break;
}
...
}
// 更新bwr.write_consumed的值
*consumed = ptr - buffer;
}
return 0;
}
由之前binder_call()分析，writebuf.cmd = BC_TRANSACTION;会执行binder_transaction()函数
static void binder_transaction(struct binder_proc *proc,
struct binder_thread *thread,
struct binder_transaction_data *tr, int reply)
{
struct binder_transaction *t;
struct binder_work *tcomplete;
size_t *offp, *off_end;
struct binder_proc *target_proc;
struct binder_thread *target_thread = NULL;
struct binder_node *target_node = NULL;
struct list_head *target_list;
wait_queue_head_t *target_wait;
struct binder_transaction *in_reply_to = NULL;
struct binder_transaction_log_entry *e;
uint32_t return_error;
...
if (reply) {
} else {
if (tr->target.handle) {
target_node = ref->node;
} else {
// 事务目标对象是ServiceManager的binder实体
// 即，该事务是交给Service Manager来处理的。
target_node = binder_context_mgr_node;
}
// 设置处理事务的目标进程
target_proc = target_node->proc;
...
}
if (target_thread) {
...
} else {
target_list = &target_proc->todo;
target_wait = &target_proc->wait;
}
...
// 分配一个待处理的事务t，t是binder事务(binder_transaction对象)
t = kzalloc(sizeof(*t), GFP_KERNEL);
// 分配一个待完成的工作tcomplete，tcomplete是binder_work对象。
tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
...
// 事务将交给target_proc进程进行处理
t->to_proc = target_proc;
// 事务将交给target_thread线程进行处理
t->to_thread = target_thread;
...
// 分配空间,从目的进程映射的空间分配buf
t->buffer = binder_alloc_buf(target_proc, tr->data_size,
tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));
...
// 保存事务
t->buffer->transaction = t;
// 保存事务的目标对象(即处理该事务的binder对象)
t->buffer->target_node = target_node;
offp = (size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));
// 将"用户空间的数据"拷贝到内核中
// tr->data.ptr.buffer就是用户空间数据的起始地址，tr->data_size就是数据大小
if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
...
}
// 将"用户空间的数据中所含对象的偏移地址"拷贝到内核中
// tr->data.ptr.offsets就是数据中的对象偏移地址数组，tr->offsets_size就数据中的对象个数
// 拷贝之后，offp就是flat_binder_object对象数组在内核空间的偏移数组的起始地址
if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
...
}
...
// off_end就是flat_binder_object对象数组在内核空间的偏移地址的结束地址
off_end = (void *)offp + tr->offsets_size;
// 将所有的flat_binder_object对象读取出来
// 对TestServer而言，只有一个flat_binder_object对象。
for (; offp < off_end; offp++) {
struct flat_binder_object *fp;
...
fp = (struct flat_binder_object *)(t->buffer->data + *offp);
switch (fp->type) {
case BINDER_TYPE_BINDER:
case BINDER_TYPE_WEAK_BINDER: {
struct binder_ref *ref;
// 在proc中查找binder实体对应的binder_node
struct binder_node *node = binder_get_node(proc, fp->binder);
// 若找不到，则新建一个binder_node；下次就可以直接使用了。
if (node == NULL) {
node = binder_new_node(proc, fp->binder, fp->cookie);
}
...
// 在target_proc(即，ServiceManager的进程上下文)中查找是否包行"该Binder实体的引用"，
// 如果没有找到的话，则将"该binder实体的引用"添加到target_proc->refs_by_node红黑树中。这样，就可以通过Service Manager对该
Binder实体进行管理了。
ref = binder_get_ref_for_node(target_proc, node);
// 现在修改目的进程type，表示ServiceManager持有TestServer引用，TestServer进程才能拥有实体。
if (fp->type == BINDER_TYPE_BINDER)
fp->type = BINDER_TYPE_HANDLE;
else
fp->type = BINDER_TYPE_WEAK_HANDLE;
// 修改handle。handle和binder是联合体，这里将handle设为引用的描述。
// 根据该handle可以找到"该binder实体在target_proc中的binder引用"；
// 即，可以根据该handle，可以从Service Manager找到对应的Binder实体的引用，从而获取Binder实体。
fp->handle = ref->desc;
// 增加引用计数，防止"该binder实体"在使用过程中被销毁。
binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,
&thread->todo);
...
} break;
...
}
}
if (reply) {
..
} else if (!(t->flags & TF_ONE_WAY)) {
BUG_ON(t->buffer->async_transaction != 0);
t->need_reply = 1;
t->from_parent = thread->transaction_stack;
// 将当前事务添加到当前线程的事务栈中
thread->transaction_stack = t;
} else {
...
}
// 设置事务的类型为BINDER_WORK_TRANSACTION
t->work.type = BINDER_WORK_TRANSACTION;
// 将事务添加到target_list队列中，即target_list的待处理事务中
list_add_tail(&t->work.entry, target_list);
// 设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETE
tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
// 将待完成工作添加到thread->todo队列中，即当前线程的待完成工作中。
list_add_tail(&tcomplete->entry, &thread->todo);
// 唤醒目标进程
if (target_wait)
wake_up_interruptible(target_wait);
return;
...
}
说明：这里的tr->target.handle=0，因此，会设置target_node为ServiceManager对应的Binder实体。下面是target_node,target_proc等值初始化之后的值。
target_node = binder_context_mgr_node; // 目标节点为Service Manager对应的Binder实体
target_proc = target_node->proc; // 目标进程为Service Manager对应的binder_proc进程上下文信息
target_list = &target_thread->todo; // 待处理事务队列
target_wait = &target_thread->wait; // 等待队列
小结： 驱动接收到TestServer发送的数据后，驱动主要工作： （1）根据Handle = 0 找到目的进程ServiceManager （2）把数据通过copy_from_user()放到目的进程ServiceManager的空间（mmap） （3）处理offs数据，即解析flat_binder_object结构体 a. 为TestServer构造binder_node node = binder_new_node(proc, fp->binder, fp->cookie); b.构造binder_ref给目的进程ServiceManager ref = binder_get_ref_for_node(target_proc, node); c.增加引用计数TestServer binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE, &thread->todo); 增加引用计数会添加work.entry（BR_INCREFS、BR_ACQUIR）到TestServer todod队列 list_add_tail(&node->work.entry, target_list)
说明：就新建Binder实体的引用，并将其添加到target_proc->refs_by_node红黑树 和 target_proc->refs_by_desc红黑树中。 这样，ServiceManager的进程上下文中就存在Hello Service的Binder引用，ServiceManager也就可以对Hello Service进行管理了！然后，修改fp->type=BINDER_TYPE_HANDLE，并使fp->handle = ref->desc。
（4)新建一个待处理事务t和待完成的工作tcomplete，并对它们进行初始化。待处理事务t会被提交给目标(即ServiceManager对应的Binder实体)进行处理；而待完成的工作tcomplete则是为了反馈给TestServer服务，告诉TestServer它的请求Binder驱动已经收到了。注意，这里仅仅是告诉TestServer该请求已经被收到，而不是处理完毕！待ServiceManager处理完毕该请求之后，Binder驱动会再次反馈相应的消息给TestServer。 （5）binder_thread_write()中执行binder_transaction()后，会更新*consumed的值，即bwr.write_consumed的值 （6）此时，TestServer进程还会继续运行，而且它也通过wake_up_interruptible()唤醒了ServiceManager进程。
// 更新bwr.write_consumed的值
*consumed = ptr - buffer;
接下来，ioctl()会执行binder_thread_read()来设置反馈数据给TestServer进程
static int binder_thread_read(struct binder_proc *proc,
struct binder_thread *thread,
void __user *buffer, int size,
signed long *consumed, int non_block)
{
// 如果*consumed=0，则写入BR_NOOP到用户传进来的bwr.read_buffer缓存区
if (*consumed == 0) {
if (put_user(BR_NOOP, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
}
...
while (1) {
uint32_t cmd;
struct binder_transaction_data tr;
struct binder_work *w;
struct binder_transaction *t = NULL;
// 如果当前线程的"待完成工作"不为空，则取出待完成工作。
if (!list_empty(&thread->todo))
w = list_first_entry(&thread->todo, struct binder_work, entry);
}
...
switch (w->type) {
...
case BINDER_WORK_TRANSACTION_COMPLETE: {
cmd = BR_TRANSACTION_COMPLETE;
// 将BR_TRANSACTION_COMPLETE写入到用户缓冲空间中
if (put_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
} break;
...
// 更新bwr.read_consumed的值
*consumed = ptr - buffer;
}
首先发送BR_NOOP给TestServer，然后处理todo队列，处理完成后会发送BR_TRANSACTION_COMPLETE。
现在内核已经处理完数据，我们从log看看数据发生了哪些变化： 我们发现flat_binder_object结构体的type值发生了变化，binder变成了Handle，看一下结构体，handler 和 binder是一个union，占用同一个位置；Handle为1代表第一个引用，意思是在ServiceManager进程里面根据1能找到第一个binder_ref，根据binder_ref能找到服务hello的binder_node实体。
接下来就等待ServiceManager处理完成后，回复消息。
1.3、唤醒ServiceManager执行添加”hello”服务
前面驱动已经创建好TestServer的binder_node，现在唤醒ServiceManager添加svcinfo 看看ServiceManager被唤醒后，会干些什么。
static int binder_thread_read(struct binder_proc *proc,
struct binder_thread *thread,
void __user *buffer, int size,
signed long *consumed, int non_block)
{
...
wait_for_proc_work = thread->transaction_stack == NULL &&
list_empty(&thread->todo);
while (1) {
struct binder_transaction_data tr;
struct binder_work *w;
struct binder_transaction *t = NULL;
// 如果当前线程的"待完成工作"不为空，则取出待完成工作。
if (!list_empty(&thread->todo))
w = list_first_entry(&thread->todo, struct binder_work, entry);
else if (!list_empty(&proc->todo) && wait_for_proc_work)
...
switch (w->type) {
case BINDER_WORK_TRANSACTION: {
t = container_of(w, struct binder_transaction, work);
} break;
...
}
// t->buffer->target_node是目标节点。
// 这里，addService请求的目标是ServiceManager，因此target_node是ServiceManager对应的节点；
// 它的值在事务交互时(binder_transaction中)，被赋值为ServiceManager对应的Binder实体。
if (t->buffer->target_node) {
// 事务目标对应的Binder实体(即，ServiceManager对应的Binder实体)
struct binder_node *target_node = t->buffer->target_node;
// Binder实体在用户空间的地址(ServiceManager的ptr为NULL)
tr.target.ptr = target_node->ptr;
// Binder实体在用户空间的其它数据(ServiceManager的cookie为NULL)
tr.cookie = target_node->cookie;
t->saved_priority = task_nice(current);
if (t->priority < target_node->min_priority &&
!(t->flags & TF_ONE_WAY))
binder_set_nice(t->priority);
else if (!(t->flags & TF_ONE_WAY) ||
t->saved_priority > target_node->min_priority)
binder_set_nice(target_node->min_priority);
**cmd = BR_TRANSACTION;//将命令改为BR_TRANSACTION
} else {
tr.target.ptr = NULL;
tr.cookie = NULL;
cmd = BR_REPLY;
}
// 交易码
tr.code = t->code;
tr.flags = t->flags;
tr.sender_euid = t->sender_euid;
if (t->from) {
struct task_struct *sender = t->from->proc->tsk;
tr.sender_pid = task_tgid_nr_ns(sender,
current->nsproxy->pid_ns);
} else {
tr.sender_pid = 0;
}
// 数据大小
tr.data_size = t->buffer->data_size;
// 数据中对象的偏移数组的大小(即对象的个数)
tr.offsets_size = t->buffer->offsets_size;
// 数据
tr.data.ptr.buffer = (void *)t->buffer->data +
proc->user_buffer_offset;
// 数据中对象的偏移数组
tr.data.ptr.offsets = tr.data.ptr.buffer +
ALIGN(t->buffer->data_size,
sizeof(void *));
// 将cmd指令写入到ptr，即传递到用户空间
if (put_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
// 将tr数据拷贝到用户空间
ptr += sizeof(uint32_t);
if (copy_to_user(ptr, &tr, sizeof(tr)))
return -EFAULT;
ptr += sizeof(tr);
...
// 删除已处理的事务
list_del(&t->work.entry);
t->buffer->allow_user_free = 1;
// 设置回复信息
if (cmd == BR_TRANSACTION && !(t->flags & TF_ONE_WAY)) {
// 该事务会发送给Service Manager守护进程进行处理。
// Service Manager处理之后，还需要给Binder驱动回复处理结果。
// 这里设置Binder驱动回复信息。
t->to_parent = thread->transaction_stack;
// to_thread表示Service Manager反馈后，将反馈结果交给当前thread进行处理
t->to_thread = thread;
// transaction_stack交易栈保存当前事务。用于之处反馈是针对哪个事务的。
thread->transaction_stack = t;
} else {
...
}
break;
}
done:
// 更新bwr.read_consumed的值
*consumed = ptr - buffer;
...
return 0;
}
说明：ServiceManager进程在调用wait_event_interruptible_exclusive(proc->wait, binder_has_proc_work(proc, thread))进入等待之后，被TestServer进程唤醒。唤醒之后，binder_has_thread_work()为true，因为ServiceManager的待处理事务队列中有个待处理事务(即，TestServer添加服务的请求)。 (01) 进入while循环后，首先取出待处理事务。 (02) 事务的类型是BINDER_WORK_TRANSACTION，得到对应的binder_transaction*类型指针t之后，跳出switch语句。很显然，此时t不为NULL，因此继续往下执行。下面的工作的目的，是将t中的数据转移到tr中(tr是事务交互数据包结构体binder_transaction_data对应的指针)，然后将指令和tr数据都拷贝到用户空间，让ServiceManager读取后进行处理。
Service Manager守护进程在处理完事务之后，需要反馈结果给Binder驱动。因此，接下来会设置t->to_thread和t->transaction_stack等成员。最后，修改*consumed的值，即bwr.read_consumed的值，表示待读取内容的大小。 执行完binder_thread_read()之后，回到binder_ioctl()中，执行copy_to_user()将数据拷贝到用户空间。接下来，就回到了Service Manager的守护进程当中，即回到binder_loop()中。 binder_loop()会将ioctl()反馈的数据发送给binder_parse()进行解析。
int binder_parse(struct binder_state *bs, struct binder_io *bio,
uintptr_t ptr, size_t size, binder_handler func)
{
switch(cmd) {
case BR_NOOP:
case BR_TRANSACTION: {
struct binder_transaction_data *txn = (struct binder_transaction_data *) ptr;
if ((end - ptr) < sizeof(*txn)) {
ALOGE("parse: txn too small!\n");
return -1;
}
binder_dump_txn(txn);
if (func) {
unsigned rdata[256/4];
struct binder_io msg;
struct binder_io reply;
int res;
bio_init(&reply, rdata, sizeof(rdata), 4);
bio_init_from_txn(&msg, txn);
res = func(bs, txn, &msg, &reply);
binder_send_reply(bs, &reply, txn->data.ptr.buffer, res);
}
ptr += sizeof(*txn);
break;
}
}
首先会调用svcmgr_handler()->do_add_service()
int do_add_service(struct binder_state *bs,
const uint16_t *s, size_t len,
uint32_t handle, uid_t uid, int allow_isolated,
pid_t spid)
{
struct svcinfo *si;
si = find_svc(s, len);
if (si) {
if (si->handle) {
svcinfo_death(bs, si);
}
si->handle = handle;
} else {
si = malloc(sizeof(*si) + (len + 1) * sizeof(uint16_t));
si->handle = handle;
si->len = len;
memcpy(si->name, s, (len + 1) * sizeof(uint16_t));
si->name[len] = '\0';
si->death.func = (void*) svcinfo_death;
si->death.ptr = si;
si->allow_isolated = allow_isolated;
si->next = svclist;
svclist = si;
}
binder_acquire(bs, handle);
binder_link_to_death(bs, handle, &si->death);
return 0;
}
可以看到首先为hello服务新分配一个结构体svcinfo，然后将handle赋值给svcinfo，这也是以后我们查找服务所得到的handle。 然后调动了binder_acquire、binder_link_to_death发送信息给驱动。 [ 38.467270] service_manager (1362, 1362), binder_thread_write : BC_ACQUIRE [ 38.480122] service_manager (1362, 1362), binder_thread_write : BC_REQUEST_DEATH_NOTIFICATION 接着看binder_send_reply(bs, &reply, txn->data.ptr.buffer, res);
void binder_send_reply(struct binder_state *bs,
struct binder_io *reply,
binder_uintptr_t buffer_to_free,
int status)
{
data.cmd_free = BC_FREE_BUFFER;
data.buffer = buffer_to_free;
data.cmd_reply = BC_REPLY;
data.txn.target.ptr = 0;
data.txn.cookie = 0;
data.txn.code = 0;
...
binder_write(bs, &data, sizeof(data));
}
可以看到有BC_FREE_BUFFER、BC_REPLY，通过binder_write(bs, &data, sizeof(data))回复BC_REPLY到驱动。
驱动处理消息跟之前流程类似，这里不再分析。简单总结： 1、驱动接收到BC_REPLY请求，会新建一个待处理事务t（TestServer处理）和待完成的工作tcomplete（service_manager处理） 2、然后唤醒TestServer处理BC_REPLY请求 至此，已经成功添加Hello Service svcmgr: add_service(‘hello’), handle = 1
（2）、Binder系统驱动情景分析–TestClent获取”Hello”服务过程
2.0、构造数据
2.1、发送数据给ServiceManager bwr初始化完成之后，调用ioctl(,BINDER_WRITE_READ,)和Binder驱动进行交互。
static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
int ret;
struct binder_proc *proc = filp->private_data;
struct binder_thread *thread;
unsigned int size = _IOC_SIZE(cmd);
void __user *ubuf = (void __user *)arg;
switch (cmd) {
case BINDER_WRITE_READ: {
struct binder_write_read bwr;
// 将binder_write_read从"用户空间" 拷贝到 "内核空间"
if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
}
// 如果write_size>0，则进行写操作
if (bwr.write_size > 0) {
ret = binder_thread_write(proc, thread, (void __user *)bwr.write_buffer, bwr.write_size, &bwr.write_consumed);
}
// 如果read_size>0，则进行读操作
if (bwr.read_size > 0) {
ret = binder_thread_read(proc, thread, (void __user *)bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);
}
if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
ret = -EFAULT;
goto err;
}
break;
}
}
首先，会将binder_write_read从用户空间拷贝到内核空间之后。拷贝之后，读取出来的bwr.write_size和bwr.read_size都>0，因此先写后读。即，先执行binder_thread_write()，然后执行binder_thread_read()。
2.2、binder_thread_write()处理数据
int binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
void __user *buffer, int size, signed long *consumed)
{
uint32_t cmd;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
// 读取binder_write_read.write_buffer中的内容。
// 每次读取32bit(即4个字节)
while (ptr < end && thread->return_error == BR_OK) {
// 从用户空间读取32bit到内核中，并赋值给cmd。
if (get_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
...
switch (cmd) {
...
case BC_TRANSACTION:
case BC_REPLY: {
struct binder_transaction_data tr;
if (copy_from_user(&tr, ptr, sizeof(tr)))
return -EFAULT;
ptr += sizeof(tr);
binder_transaction(proc, thread, &tr, cmd == BC_REPLY);
break;
}
...
}
// 更新bwr.write_consumed的值
*consumed = ptr - buffer;
}
return 0;
}
说明：MediaPlayer发送的指令是BC_TRANSACTION，这里只关心与BC_TRANSACTION相关的部分。在通过copy_from_user()将数据拷贝从用户空间拷贝到内核空间之后，就调用binder_transaction()进行处理。
2.3、Binder驱动中binder_transaction()的源码
static void binder_transaction(struct binder_proc *proc,
struct binder_thread *thread,
struct binder_transaction_data *tr, int reply)
{
struct binder_transaction *t;
struct binder_work *tcomplete;
size_t *offp, *off_end;
struct binder_proc *target_proc;
struct binder_thread *target_thread = NULL;
struct binder_node *target_node = NULL;
struct list_head *target_list;
wait_queue_head_t *target_wait;
struct binder_transaction *in_reply_to = NULL;
struct binder_transaction_log_entry *e;
uint32_t return_error;
...
if (reply) {
...
} else {
if (tr->target.handle) {
...
} else {
// 该getService是从ServiceManager中获取MediaPlayer；
// 因此事务目标对象是ServiceManager的binder实体。
target_node = binder_context_mgr_node;
...
}
...
// 设置处理事务的目标进程
target_proc = target_node->proc;
...
}
if (target_thread) {
...
} else {
target_list = &target_proc->todo;
target_wait = &target_proc->wait;
}
...
// 分配一个待处理的事务t，t是binder事务(binder_transaction对象)
t = kzalloc(sizeof(*t), GFP_KERNEL);
...
// 分配一个待完成的工作tcomplete，tcomplete是binder_work对象。
tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
...
t->debug_id = ++binder_last_id;
...
// 设置from，表示该事务是MediaPlayer线程发起的
if (!reply && !(tr->flags & TF_ONE_WAY))
t->from = thread;
else
t->from = NULL;
// 下面的一些赋值是初始化事务t
t->sender_euid = proc->tsk->cred->euid;
// 事务将交给target_proc进程进行处理
t->to_proc = target_proc;
// 事务将交给target_thread线程进行处理
t->to_thread = target_thread;
// 事务编码
t->code = tr->code;
// 事务标志
t->flags = tr->flags;
// 事务优先级
t->priority = task_nice(current);
...
// 分配空间
t->buffer = binder_alloc_buf(target_proc, tr->data_size,
tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));
...
t->buffer->allow_user_free = 0;
t->buffer->debug_id = t->debug_id;
// 保存事务
t->buffer->transaction = t;
// 保存事务的目标对象(即处理该事务的binder对象)
t->buffer->target_node = target_node;
trace_binder_transaction_alloc_buf(t->buffer);
if (target_node)
binder_inc_node(target_node, 1, 0, NULL);
offp = (size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));
// 将"用户空间的数据"拷贝到内核中
// tr->data.ptr.buffer就是用户空间数据的起始地址，tr->data_size就是数据大小
if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
...
}
// 将"用户空间的数据中所含对象的偏移地址"拷贝到内核中
// MediaPlayer中不包含对象, offp=null
if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
...
}
...
// MediaPlayer中不包含对象, off_end为null
off_end = (void *)offp + tr->offsets_size;
// MediaPlayer中不包含对象, offp=off_end
for (; offp < off_end; offp++) {
...
}
if (reply) {
..
} else if (!(t->flags & TF_ONE_WAY)) {
BUG_ON(t->buffer->async_transaction != 0);
t->need_reply = 1;
t->from_parent = thread->transaction_stack;
// 将当前事务添加到当前线程的事务栈中
thread->transaction_stack = t;
} else {
...
}
// 设置事务的类型为BINDER_WORK_TRANSACTION
t->work.type = BINDER_WORK_TRANSACTION;
// 将事务添加到target_list队列中，即target_list的待处理事务中
list_add_tail(&t->work.entry, target_list);
// 设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETE
tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
// 将待完成工作添加到thread->todo队列中，即当前线程的待完成工作中。
list_add_tail(&tcomplete->entry, &thread->todo);
// 唤醒目标进程
if (target_wait)
wake_up_interruptible(target_wait);
return;
...
}
说明：参数reply=0，表明这是个请求事务，而不是反馈。binder_transaction新建会新建”一个待处理事务t”和”待完成的工作tcomplete”，并根据请求的数据对它们进行初始化。 (01) TestClent的getService请求是提交给ServiceManager进行处理的，因此，”待处理事务t”会被添加到ServiceManager的待处理事务队列中。此时的target_thread是ServiceManager对应的线程，而target_proc则是ServiceManager对应的进程上下文环境。 (02) 此时，Binder驱动已经收到了TestClent的getService请求；于是，将一个BINDER_WORK_TRANSACTION_COMPLETE类型的”待完成工作tcomplete”添加到当前线程(即，TestClent线程)的待处理事务队列中。目的是告诉TestClent，Binder驱动已经收到它的getService请求了。 (03) 最后，调用wake_up_interruptible(target_wait)将ServiceManager唤醒。
接下来，还是先分析完TestClent线程，再看ServiceManager被唤醒后做了些什么。
binder_transaction()执行完毕之后，就会返回到binder_thread_write()中。binder_thread_write()更新bwr.write_consumed的值后，就返回到binder_ioctl()继续执行”读”动作。即执行binder_thread_read()。
2.4、Binder驱动中binder_thread_read()的源码
static int binder_thread_read(struct binder_proc *proc,
struct binder_thread *thread,
void __user *buffer, int size,
signed long *consumed, int non_block)
{
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
int ret = 0;
int wait_for_proc_work;
// 如果*consumed=0，则写入BR_NOOP到用户传进来的bwr.read_buffer缓存区
if (*consumed == 0) {
if (put_user(BR_NOOP, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
}
retry:
// 等待proc进程的事务标记。
// 当线程的事务栈为空 并且 待处理事务队列为空时，该标记位true。
wait_for_proc_work = thread->transaction_stack == NULL &&
list_empty(&thread->todo);
...
if (wait_for_proc_work) {
...
} else {
if (non_block) {
...
} else
ret = wait_event_interruptible(thread->wait, binder_has_thread_work(thread));
}
...
while (1) {
uint32_t cmd;
struct binder_transaction_data tr;
struct binder_work *w;
struct binder_transaction *t = NULL;
// 如果当前线程的"待完成工作"不为空，则取出待完成工作。
if (!list_empty(&thread->todo))
w = list_first_entry(&thread->todo, struct binder_work, entry);
else if (!list_empty(&proc->todo) && wait_for_proc_work)
...
else {
if (ptr - buffer == 4 && !(thread->looper & BINDER_LOOPER_STATE_NEED_RETURN)) /* no data added */
goto retry;
break;
}
...
switch (w->type) {
...
case BINDER_WORK_TRANSACTION_COMPLETE: {
cmd = BR_TRANSACTION_COMPLETE;
// 将BR_TRANSACTION_COMPLETE写入到用户缓冲空间中
if (put_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
...
// 待完成事务已经处理完毕，将其从待完成事务队列中删除。
list_del(&w->entry);
kfree(w);
binder_stats_deleted(BINDER_STAT_TRANSACTION_COMPLETE);
} break;
...
}
if (!t)
continue;
...
}
...
// 更新bwr.read_consumed的值
*consumed = ptr - buffer;
...
return 0;
}
说明： (01) bwr.read_consumed=0，即if (*consumed == 0)为true。因此，会将BR_NOOP写入到bwr.read_buffer中。 (02) thread->transaction_stack不为空，thread->todo也不为空。因为，前面在binder_transaction()中有将一个BINDER_WORK_TRANSACTION_COMPLETE类型的待完成工作添加到thread的待完成工作队列中。因此，wait_for_proc_work为false。 (03) binder_has_thread_work(thread)为true。因此，在调用wait_event_interruptible()时，不会进入等待状态，而是继续运行。 (04) 进入while循环后，通过list_first_entry()取出待完成工作w。w的类型w->type=BINDER_WORK_TRANSACTION_COMPLETE，进入到对应的switch分支。随后，将BR_TRANSACTION_COMPLETE写入到bwr.read_buffer中。此时，待处理工作已经完成，将其从当前线程的待处理工作队列中删除。 (05) 最后，更新bwr.read_consumed的值。
经过binder_thread_read()处理之后，bwr.read_buffer中包含了两个指令：BR_NOOP和BR_TRANSACTION_COMPLETE。
2.5、ServiceManager处理getService请求
下面看看ServiceManager被唤醒之后，是如何处理getService请求的
int binder_parse(struct binder_state *bs, struct binder_io *bio,
uint32_t *ptr, uint32_t size, binder_handler func)
{
while (ptr < end) {
case BR_TRANSACTION: {
struct binder_txn *txn = (void *) ptr;
...
if (func) {
unsigned rdata[256/4];
struct binder_io msg; // 用于保存"Binder驱动反馈的信息"
struct binder_io reply; // 用来保存"回复给Binder驱动的信息"
int res;
// 初始化reply
bio_init(&reply, rdata, sizeof(rdata), 4);
// 根据txt(Binder驱动反馈的信息)初始化msg
bio_init_from_txn(&msg, txn);
// 消息处理
res = func(bs, txn, &msg, &reply);
// 反馈消息给Binder驱动。
binder_send_reply(bs, &reply, txn->data, res);
}
binder_send_reply(bs, &reply, txn->data, res);->binder_write()
int binder_write(struct binder_state *bs, void *data, unsigned len)
{
struct binder_write_read bwr;
int res;
bwr.write_size = len;
bwr.write_consumed = 0;
bwr.write_buffer = (unsigned) data;
bwr.read_size = 0;
bwr.read_consumed = 0;
bwr.read_buffer = 0;
res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);
if (res < 0) {
fprintf(stderr,"binder_write: ioctl failed (%s)\n",
strerror(errno));
}
return res;
}
说明：binder_write()会将数据封装到binder_write_read的变量bwr中；其中，bwr.read_size=0，而bwr.write_size>0。接着，便通过ioctl(,BINDER_WRITE_READ,)和Binder驱动交互，将数据反馈给Binder驱动。
再次回到Binder驱动的binder_ioctl()对应的BINDER_WRITE_READ分支中。此时，由于bwr.read_size=0，而bwr.write_size>0；因此，Binder驱动只调用binder_thread_write进行写操作，而不会进行读。
返回数据：
handle = 1 代表第一个
2.6、Binder驱动中处理ServiceManager返回数据
int binder_thread_write(struct binder_proc *proc, struct binder_thread *thread,
void __user *buffer, int size, signed long *consumed)
{
uint32_t cmd;
void __user *ptr = buffer + *consumed;
void __user *end = buffer + size;
// 读取binder_write_read.write_buffer中的内容。
// 每次读取32bit(即4个字节)
while (ptr < end && thread->return_error == BR_OK) {
// 从用户空间读取32bit到内核中，并赋值给cmd。
if (get_user(cmd, (uint32_t __user *)ptr))
return -EFAULT;
ptr += sizeof(uint32_t);
...
switch (cmd) {
case BC_FREE_BUFFER:
...
case BC_TRANSACTION:
case BC_REPLY: {
struct binder_transaction_data tr;
if (copy_from_user(&tr, ptr, sizeof(tr)))
return -EFAULT;
ptr += sizeof(tr);
binder_transaction(proc, thread, &tr, cmd == BC_REPLY);
break;
}
...
}
// 更新bwr.write_consumed的值
*consumed = ptr - buffer;
}
return 0;
}
binder_thread_write()进入BC_REPLY之后，会将数据拷贝到内核空间，然后调用binder_transaction()进行处理
static void binder_transaction(struct binder_proc *proc,
struct binder_thread *thread,
struct binder_transaction_data *tr, int reply)
{
struct binder_transaction *t;
struct binder_work *tcomplete;
size_t *offp, *off_end;
struct binder_proc *target_proc;
struct binder_thread *target_thread = NULL;
struct binder_node *target_node = NULL;
struct list_head *target_list;
wait_queue_head_t *target_wait;
struct binder_transaction *in_reply_to = NULL;
struct binder_transaction_log_entry *e;
uint32_t return_error;
...
if (reply) {
// 事务栈
in_reply_to = thread->transaction_stack;
...
// 设置优先级
binder_set_nice(in_reply_to->saved_priority);
...
thread->transaction_stack = in_reply_to->to_parent;
// 发起请求的线程，即MediaPlayer所在线程。
// from的值，是MediaPlayer发起请求时在binder_transaction()中赋值的。
target_thread = in_reply_to->from;
...
// MediaPlayer对应的进程
target_proc = target_thread->proc;
} else {
...
}
if (target_thread) {
e->to_thread = target_thread->pid;
target_list = &target_thread->todo;
target_wait = &target_thread->wait;
} else {
...
}
e->to_proc = target_proc->pid;
// 分配一个待处理的事务t，t是binder事务(binder_transaction对象)
t = kzalloc(sizeof(*t), GFP_KERNEL);
if (t == NULL) {
return_error = BR_FAILED_REPLY;
goto err_alloc_t_failed;
}
// 分配一个待完成的工作tcomplete，tcomplete是binder_work对象。
tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
if (tcomplete == NULL) {
return_error = BR_FAILED_REPLY;
goto err_alloc_tcomplete_failed;
}
binder_stats_created(BINDER_STAT_TRANSACTION_COMPLETE);
t->debug_id = ++binder_last_id;
e->debug_id = t->debug_id;
if (!reply && !(tr->flags & TF_ONE_WAY))
t->from = thread;
else
t->from = NULL;
// 下面的一些赋值是初始化事务t
t->sender_euid = proc->tsk->cred->euid;
// 事务将交给target_proc进程进行处理
t->to_proc = target_proc;
// 事务将交给target_thread线程进行处理
t->to_thread = target_thread;
// 事务编码
t->code = tr->code;
// 事务标志
t->flags = tr->flags;
// 事务优先级
t->priority = task_nice(current);
// 分配空间
t->buffer = binder_alloc_buf(target_proc, tr->data_size,
tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));
if (t->buffer == NULL) {
return_error = BR_FAILED_REPLY;
goto err_binder_alloc_buf_failed;
}
t->buffer->allow_user_free = 0;
t->buffer->debug_id = t->debug_id;
// 保存事务
t->buffer->transaction = t;
// target_node为NULL
t->buffer->target_node = target_node;
trace_binder_transaction_alloc_buf(t->buffer);
if (target_node)
binder_inc_node(target_node, 1, 0, NULL);
offp = (size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));
// 将"用户传入的数据"保存到事务中
if (copy_from_user(t->buffer->data, tr->data.ptr.buffer, tr->data_size)) {
...
}
// 将"用户传入的数据偏移地址"保存到事务中
if (copy_from_user(offp, tr->data.ptr.offsets, tr->offsets_size)) {
...
}
...
off_end = (void *)offp + tr->offsets_size;
// 将flat_binder_object对象读取出来，
// 这里就是Service Manager中反馈的MediaPlayerService对象。
for (; offp < off_end; offp++) {
struct flat_binder_object *fp;
...
fp = (struct flat_binder_object *)(t->buffer->data + *offp);
switch (fp->type) {
...
case BINDER_TYPE_HANDLE:
case BINDER_TYPE_WEAK_HANDLE: {
// 根据handle获取对应的Binder引用，即得到MediaPlayerService的Binder引用
struct binder_ref *ref = binder_get_ref(proc, fp->handle);
if (ref == NULL) {
...
}
// ref->node->proc是MediaPlayerService的进程上下文环境，
// 而target_proc是MediaPlayer的进程上下文环境
if (ref->node->proc == target_proc) {
...
} else {
struct binder_ref *new_ref;
// 在MediaPlayer进程中引用"MediaPlayerService"。
// 表现为，执行binder_get_ref_for_node()会，会先在MediaPlayer进程中查找是否存在MediaPlayerService对应的Binder引用；
// 很显然是不存在的。于是，并新建MediaPlayerService对应的Binder引用，并将其添加到MediaPlayer的Binder引用红黑树中。
new_ref = binder_get_ref_for_node(target_proc, ref->node);
if (new_ref == NULL) {
...
}
// 将new_ref的引用描述复制给fp->handle。
fp->handle = new_ref->desc;
binder_inc_ref(new_ref, fp->type == BINDER_TYPE_HANDLE, NULL);
...
}
} break;
}
}
if (reply) {
binder_pop_transaction(target_thread, in_reply_to);
} else if (!(t->flags & TF_ONE_WAY)) {
...
} else {
...
}
// 设置事务的类型为BINDER_WORK_TRANSACTION
t->work.type = BINDER_WORK_TRANSACTION;
// 将事务添加到target_list队列中，即target_list的待处理事务中
list_add_tail(&t->work.entry, target_list);
// 设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETE
tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
// 将待完成工作添加到thread->todo队列中，即当前线程的待完成工作中。
list_add_tail(&tcomplete->entry, &thread->todo);
// 唤醒目标进程
if (target_wait)
wake_up_interruptible(target_wait);
return;
...
}
说明：reply=1，这里只关注reply部分。 (01) 此反馈最终是要回复给TestClient的。因此，target_thread被赋值为TestServer所在的线程，target_proc则是TestClient对应的进程，target_node为null。 (02) 这里，先看看for循环里面的内容，取出BR_REPLY指令所发送的数据，然后获取数据中的flat_binder_object变量fp。因为fp->type为BINDER_TYPE_HANDLE，因此进入BINDER_TYPE_HANDLE对应的分支。接着，通过binder_get_ref()获取Hello Service对应的Binder引用；很明显，能够正常获取到Hello Service的Binder引用。因为在Hello Service调用addService请求时，已经创建了它的Binder引用。 binder_get_ref_for_node()的作用是在TestClent进程上下文中添加”TestServer对应的Binder引用”。这样，后面就可以根据该Binder引用一步步的获取TestServer对象。 最后，将Binder引用的描述赋值给fp->handle。 (03) 此时，Service Manager已经处理了getService请求。便调用binder_pop_transaction(target_thread, in_reply_to)将事务从”target_thread的事务栈”中删除，即从MediaPlayer线程的事务栈中删除该事务。 (04) 新建的”待处理事务t”的type为设为BINDER_WORK_TRANSACTION后，会被添加到MediaPlayer的待处理事务队列中。 (05) 此时，Service Manager已经处理了getService请求，而Binder驱动在等待它的回复。于是，将一个BINDER_WORK_TRANSACTION_COMPLETE类型的”待完成工作tcomplete”(作为回复)添加到当前线程(即，Service Manager线程)的待处理事务队列中。 (06) 最后，调用wake_up_interruptible()唤醒TestServer。TestServer被唤醒后，会对事务BINDER_WORK_TRANSACTION进行处理。
OK，到现在为止，还有两个待处理事务：(01) ServiceManager待处理事务列表中有个BINDER_WORK_TRANSACTION_COMPLETE类型的事务 (02) TestServer待处理事务列表中有个BINDER_WORK_TRANSACTION事务。
2.7. Testclient获取handle
（3）、Binder系统驱动情景分析–TestClent使用”Hello”服务过程 构造数据发送数据”weidongshan”
