1. 基本组成

Kafka集群由若干个Broker组成，Topic由若干个Partition组成，每个Partition里面的消息通过Offset来获取。

  • Broker
    当前服务器上的Kafka进程,俗称拉皮条。 只管数据存储，不管是谁生产，不管是谁消费。
    一个集群由多个Broker组成，每个Broker都有一个唯一BrokerId，一个Broker可以容纳多个Topic。
    每个Cluster当中会选举出一个Broker来担任Controller，负责跟其他Broker进行协调Topic创建、删除，处理Partition的Leader选举，协调Partition迁移等工作。

  • Topic
    这是一个逻辑上的概念，Topic是发布的消息的类别。
    物理上不同Topic的消息分开存储，一个Topic的消息虽然保存在一个或多个Broker上，但对于用户来说，只需要确定消息的主题Topic即可，生产或消费数据时不需要关心数据存放在何处。

  • Partition
    Partition是物理上的概念，为了实现可扩展性，一个Topic可以被分为多个Partition，从而分布到多个Broker上。
    Partition中的每条消息都会被分配一个自增Id(Offset)。
    Kafka只保证按一个Partition中的顺序将消息发送给消费者，但是不保证单个Topic中的多个Partition之间的顺序。

  • Offset

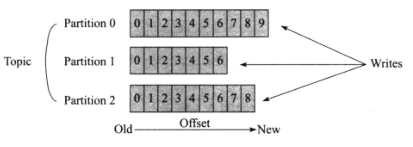

    消息在Topic的Partition中的位置，同一个Partition中的消息随着消息的写入，其对应的Offset也自增，其内部实现原理如下图：

  • Producer
    消息生产者，即将消息发布到指定的Topic中，同时Producer也能决定此消息被路由到哪个Partition，比如基于Random(随机)、Round-Robin(轮询)方式或者Hash(哈希)方式等一些算法。

  • Consumer
    消息消费者，即想指定的Topic获取消息，根据指定Topic的分区索引及其对应分区上的Offset来获取消息。

  • Consumer Group
    每个Consumer都属于一个Consumer group；反过来，每个Consumer Group中可以包含多个Consumer。
    如果所有的Consumer都具有相同的Consumer Group，那么消息将会在Consumer之间进行负载均衡。
    也就是说一个Partition中的消息只会被相同Consumer Group中某个Consumer消费，每个Consumer Group消息消费是相互独立的。
    如果所有的Consumer都具有不同的Consumer Group，则消息将会被广播给所有的Consumer。

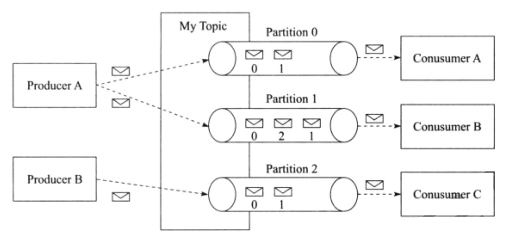

    Producer、Consumer和Consumer Group之间的关系如下图所示：

  • Replica
    副本。Topic的Partition含有N个Replica，N为副本因子。
    每个Partition都可以配置至少1个Replica(当仅1个Replication时即仅该Partition本身)
    其中一个Replica为Leader，其他都为Follower，Leader处理Partition的所有读写请求，与此同时，Follower会定期地去同步Leader上的数据。

  • ISR(In-Sync Replica)
    Replicas的一个子集，表示目前Alive且与Leader能够“Catch-up”的Replicas集合。
    由于读写都是首先落到Leader上，所以一般来说通过同步机制从Leader上拉取数据的Replica都会和Leader有一些延迟(包括了延迟时间和延迟条数两个维度)，任意一个超过阈值都会把该Replica踢出ISR。
    每个Partition都有它自己独立的ISR。

  • Controller
    Kafka集群中的其中一个服务器，用来进行Leader Election以及各种Failover。

  • Zookeeper
    存放Kafka集群相关元数据的组件 在Zookeeper集群中会保存Topic的状态信息，例如分区的个数、分区的组成、分区的分布情况等。
    保存Broker的状态信息。
    保存消费者的消费信息。注：从kafka-0.8.2.1版本及以后，kafka的消费者组和offset信息就不存zookeeper了，而是存到broker服务器上
    通过这些信息，Kafka很好地将消息生产、消息存储、消息消费的过程结合起来。

2. 拓扑结构

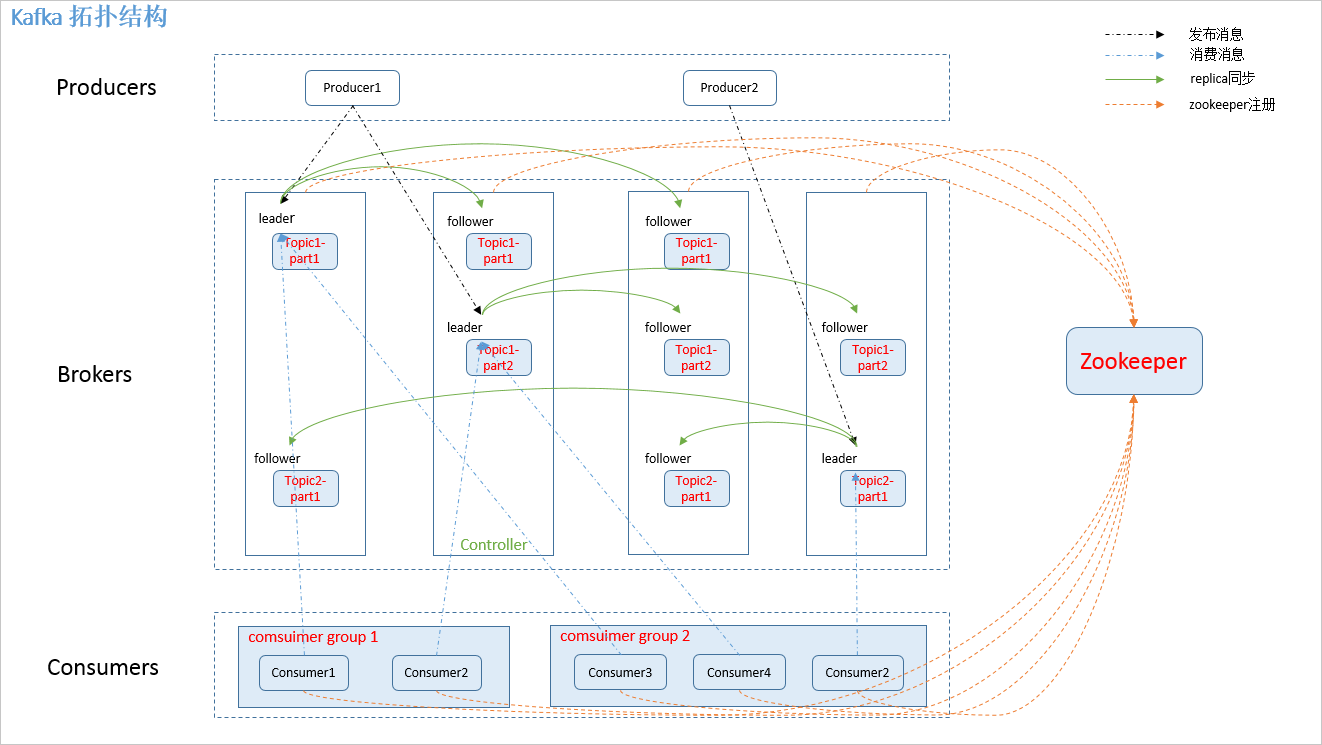

一个典型的Kafka（pre 0.8.2.1）集群拓扑结构如下图所示：

一个典型的Kafka集群中包含若干个Producer(可以是某个模块下发的Command,或者是Web前端产生的Page View，或者是服务器日志，系统CPU、Memory等)，若干个Broker(Kafka集群支持水平扩展，一般Broker数量越多，整个Kafka集群的吞吐率也就越高)，若干个Consumer Group，以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置。Producer使用Push模式将消息发布到Broker上，Consumer使用pull模式从Broker上明月并消费消息。
一个简单的消息发送流程如下图所示。
1) Producer根据指定的路由方法（Round-Robin、Hash等），将消息Push到Topic的某个Partition里面。
2) Kafka集群接受到Producer发过来的消息后，将其持久化到硬盘，并保留消息指定时长（可配置），而不关注消费是否被消费。
3) Consumer从Kafka集群Pull数据，并控制获取消息的Offset.

3. zookeeper 节点

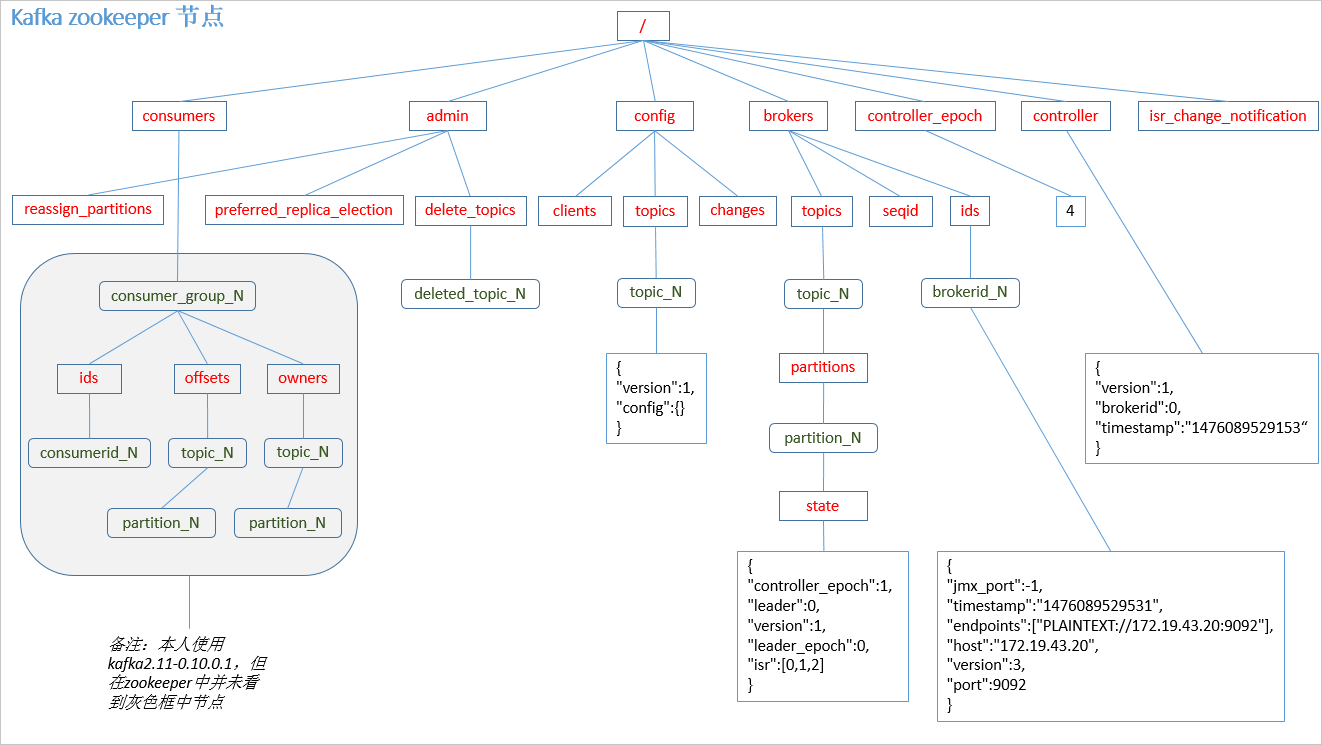

kafka 在 zookeeper 中的存储结构如下图所示：

扩展阅读：Kafka在zookeeper中的存储

4. Kafka QA

  • kafka生产数据时的分组策略
    默认是defaultPartition Utils.abs(key.hashCode) % numPartitions
    上文中的key是producer在发送数据时传入的，produer.send(KeyedMessage(topic,myPartitionKey,messageContent))
  • kafka如何保证数据的完全生产
    ack机制：broker表示发来的数据已确认接收无误，表示数据已经保存到磁盘。
    0：不等待broker返回确认消息
    1：等待topic中某个partition leader保存成功的状态反馈
    -1：等待topic中某个partition 所有副本都保存成功的状态反馈
  • broker如何保存数据
    在理论环境下，broker按照顺序读写的机制，可以每秒保存600M的数据。主要通过pagecache机制，尽可能的利用当前物理机器上的空闲内存来做缓存。
    当前topic所属的broker，必定有一个该topic的partition，partition是一个磁盘目录。partition的目录中有多个segment组合(index,log)，一个segment有默认的大小是1G。

  • partition如何分布在不同的broker上

        broker01
    	test-0
    	test-3
    broker02
    	test-1
    	test-4
    broker03
    	test-2

    算法：

        brokers=list.size
        topic=test
        partitions=5

        list{broker01,broker02,broker03}

        for(int i=0;i<partitions;i++){
           brIndex = i%brokers;
           hostName = list.get(brIndex)
        }
  • 如何保证kafka消费者消费数据是全局有序的
    伪命题
    如果要全局有序的，必须保证生产有序，存储有序，消费有序。
    由于生产可以做集群，存储可以分片，消费可以设置为一个ConsumerGroup，要保证全局有序，就需要保证每个环节都有序。
    只有一个可能，就是一个生产者，一个partition，一个消费者。这种场景和大数据应用场景相悖。
