谈谈矩阵的 SVD 分解看似高大上的人工智能、机器学习，实际上都脱不开数学的支持。在这些数学内容中，最重要的无疑是两个部

看似高大上的人工智能、机器学习，实际上都脱不开数学的支持。在这些数学内容中，最重要的无疑是两个部分：代数和概率论。我无法在博客中完整地介绍代数（特别是矩阵论）和概率论，但是将其中部分有趣又重要的内容提出来讲解，还是可行的。

此篇，我们谈谈矩阵的 SVD 分解。

一些矩阵知识

首先我们来看一些基本的矩阵知识。

转置与共轭转置

矩阵的转置（transpose）是最简单的一种矩阵变换。简单来说，若 $m\times n$ 的矩阵 $\mathbf M$ 的转置记为 $\mathbf M^{\mathsf T}$ ；则 $\mathbf M^{\mathsf T}$ 是一个 $n\times m$ 的矩阵，并且 $\mathbf M_{i,j} = \mathbf M^{\mathsf T}_{j,i}$ 。

因此，矩阵的转置相当于将矩阵按照主对角线翻转；同时，我们不难得出 $\mathbf M = \bigl(\mathbf M^{\mathsf T}\bigr)^{\mathsf T}$ 。

矩阵的共轭转置（conjugate transpose）可能是倒数第二简单的矩阵变换。共轭转置只需要在转置的基础上，再叠加复数的共轭即可。因此，若以 $\mathbf M^{\mathsf H}$ 记矩阵 $\mathbf M$ 的共轭转置，则有 $\mathbf M_{i,j} = \overline{\bigl(\mathbf M^{\mathsf H}\bigr)_{j,i}}$ 。

酉矩阵

酉矩阵（unitary matrix）是一种特殊的方阵，它满足

U UH =U H U= In .

U U H =U H U =I n .

不难看出，酉矩阵实际上是推广的正交矩阵（orthogonal matrix）；当酉矩阵中的元素均为实数时，酉矩阵实际就是正交矩阵。另一方面，由于，所以酉矩阵 $\mathbf U$ 满足 $\mathbf U^{-1} = \mathbf U^{\mathsf H}$ ；事实上，这是一个矩阵是酉矩阵的充分必要条件。

正规矩阵

同酉矩阵一样，正规矩阵（normal matrix）也是一种特殊的方阵，它要求在矩阵乘法的意义下与它的共轭转置矩阵满足交换律。这也就是说，若矩阵 $\mathbf M$ 满足如下条件，则称其为正规矩阵：

M MH =M H M.

M M H =M H M .

显而易见，复系数的酉矩阵和实系数的正交矩阵都是正规矩阵。显而易见，正规矩阵并不只有酉矩阵或正交矩阵。例如说，矩阵 $\mathbf M = \begin{pmatrix}1 & 1 & 0 \\ 0 & 1 & 1 \\ 1 & 0 & 1\end{pmatrix}$ 即是一个正规矩阵，但它显然不是酉矩阵或正交矩阵；因为

M MH =( 2 11 1 21 1 12 ) =M H M.

谱定理和谱分解

矩阵的对角化是线性代数中的一个重要命题。谱定理（spectral theorem）给出了方阵对角化的一个结论：若矩阵 $\mathbf M$ 是一个正规矩阵，则存在酉矩阵 $\mathbf U$ ，以及对角矩阵 $\mathbf \Lambda$ ，使得

M =UΛ UH .

这也就是说，正规矩阵，可经由酉变换，分解为对角矩阵；这种矩阵分解的方式，称为谱分解（spectral decomposition）。

SVD 分解

谱定理给出了正规矩阵分解的可能性以及分解形式。然而，对于矩阵来说，正规矩阵是要求非常高的。因此，谱定理是一个非常弱的定理，它的适用范围有限。在实际生产中，我们遇到的很多矩阵都不是正规矩阵。对于这些矩阵，谱定理就失效了。作为谱定理的泛化，SVD 分解对于原矩阵的要求就要弱得多。

SVD 分解说的是：假设 $\mathbf M$ 是一个 $m\times n$ 的矩阵，其中的元素全部属于数域 $\mathbb K$ （实数域 $\mathbb R$ 或复数域 $\mathbb C$ ）。那么，存在 $m\times m$ 的酉矩阵 $\mathbf U$ 和 $n\times n$ 的酉矩阵 $\mathbf V$ 使得

M =UΣ VH ,

其中 $\mathbf\Sigma$ 是 $m\times n$ 的非负实数对角矩阵；并且 $\mathbf\Sigma$ 对角线上的元素 $\mathbf\Sigma_{i, i}$ 是 $\mathbf M$ 的奇异值。一般来说，我们偏好将这些奇异值按从大到小的顺序排列，这样一来 $\mathbf\Sigma$ 就由 $\mathbf M$ 唯一确定了。

另一方面，因为 $\mathbf U$ 和 $\mathbf V$ 都是酉矩阵，所以 $\mathbf U$ 和 $\mathbf V$ 的列向量分别张成 $\mathbb K^{m}$ 和 $\mathbb K^{n}$ 的一组标准正交基。我们将 $\mathbf U$ 的列向量记作 $\vec u_i,\; 1 \leqslant i\leqslant m$ ；将 $\mathbf V$ 的列向量记作 $\vec v_j,\; 1\leqslant j\leqslant n$ ；同时，将 $\mathbf\Sigma$ 对角线上的第 $i$ 个元素记作 $\sigma_k,\; 1\leqslant k\leqslant\min(m,n)$ 。那么，SVD 分解实际可以将矩阵 $\mathbf M$ 写作一个求和形式

M =min (m,n) ∑ i= 1 σi→ u i→ v T i .

SVD 的计算方法

了解了 SVD 的介绍和相关几何解释之后，接下来最直接想要知道的就是如何计算一个矩阵的 SVD 了。我们分成几步来探讨这个问题。

SVD 与特征值

现在，假设矩阵 $\mathbf M_{m\times n}$ 的 SVD 分解是

M =UΣ VH ;

那么，我们有

M MH =UΣV H VΣ H UH =U (ΣΣ H )U H M H M =V ΣH U H UΣ VH =V (Σ H Σ) VH

这也就是说， $\mathbf U$ 的列向量（左奇异向量），是 $\mathbf M\mathbf M^{\mathsf H}$ 的特征向量；同时， $\mathbf V$ 的列向量（右奇异向量），是 $\mathbf M^{\mathsf H}\mathbf M$ 的特征向量；另一方面， $\mathbf M$ 的奇异值（ $\mathbf\Sigma$ 的非零对角元素）则是 $\mathbf M\mathbf M^{\mathsf H}$ 或者 $\mathbf M^{\mathsf H}\mathbf M$ 的非零特征值的平方根。

如何计算 SVD

有了这些知识，我们就能手工计算出任意矩阵的 SVD 分解了；具体来说，算法如下

计算 $\mathbf M\mathbf M^{\mathsf H}$ 和 $\mathbf M^{\mathsf H}\mathbf M$ ；
分别计算 $\mathbf M\mathbf M^{\mathsf H}$ 和 $\mathbf M^{\mathsf H}\mathbf M$ 的特征向量及其特征值；
$\mathbf M\mathbf M^{\mathsf H}$ 的特征向量组成 $\mathbf U$ ；而 $\mathbf M^{\mathsf H}\mathbf M$ 的特征向量组成 $\mathbf V$ ；
对 $\mathbf M\mathbf M^{\mathsf H}$ 和 $\mathbf M^{\mathsf H}\mathbf M$ 的非零特征值求平方根，对应上述特征向量的位置，填入 $\mathbf\Sigma$ 的对角元。

实际计算看看

现在，我们来试着计算的奇异值分解。计算奇异值分解，需要计算 $\mathbf M$ 与其共轭转置的左右积；这里主要以 $\mathbf M\mathbf M^{\mathsf H}$ 为例。

首先，我们需要计算 $\mathbf M\mathbf M^{\mathsf H}$ ，

W =MM H =[ 2 4 1 3 0 0 0 0 ] [ 2 10 0 4 30 0 ] =[ 20 140 0 14 100 0 0 00 0 0 00 0 ] .

现在，我们要求 $\mathbf W$ 的特征值与特征向量。根据定义 $\mathbf W\vec x = \lambda \vec x$ ；因此 $(\mathbf W - \lambda\mathbf I)\vec x = \vec 0$ 。这也就是说

[ 20 −λ14 00 14 10−λ 00 0 0− λ 0 0 00 −λ ] → x =→ 0 .

根据线性方程组的理论，若要该关于 $\vec x$ 的方程有非零解，则要求系数矩阵的行列式为 0；也就是

| 20 −λ14 00 14 10−λ 00 0 0− λ 0 0 00 −λ | =| 20 −λ14 14 10−λ | | − λ 0 0 −λ | =0 ,

这也就是 $\bigl((20 - \lambda)(10 - \lambda) - 196\bigr)\lambda^2 = 0$ ；解得 $\lambda_{1} = \lambda_{2} = 0$ , $\lambda_{3} = 15 + \sqrt{221} \approx 29.866$ , $\lambda_{4} = 15 - \sqrt{221} \approx 0.134$ 。将特征值代入原方程，可解得对应的特征向量；这些特征向量即作为列向量，形成矩阵

U =[ − 0.82 − 0.58 00 − 0.58 0.8200 0 01 0 0 00 1 ] .

同理可解得（注意， $\mathbf M\mathbf M^{\mathsf T}$ 和 $\mathbf M^{\mathsf T}\mathbf M$ 的特征值相同）

V =[ − 0.40 − 0.91 − 0.91 0.40 ] .

以及 $\mathbf\Sigma$ 上的对角线元素由 $\mathbf W$ 的特征值的算术平方根组成；因此有

Σ =[ 5.46 0 0 0.37 0 0 0 0 ] .

因此我们得到矩阵 $\mathbf M$ 的 SVD 分解（数值上做了近似）：

[ 2 4 1 3 0 0 0 0 ] ≈[ − 0.82 − 0.58 00 − 0.58 0.82 00 0 01 0 0 00 1 ] [ 5.46 0 0 0.37 0 0 0 0 ] [ − 0.40 − 0.91 − 0.91 0.40 ]

几何上的直观解释

我们先来看一个例子。假设 $\mathbf M$ 是一个 $m\times n$ 的矩阵，而 $\mathbf x$ 是线性空间 $\mathbb K^n$ 中的向量，则

y =M⋅ x

是线性空间 $\mathbb K^m$ 中的向量。这样一来，矩阵 $\mathbb A$ 就对应了一个从 $\mathbb K^n$ 到 $\mathbb K^m$ 的变换 $T: \mathbb K^n \to \mathbb K^m$ ，具体来说既是 $\mathbf x\mapsto \mathbf M\cdot\mathbf x$ 。

这也就是说，在线性代数中，任意矩阵都能看做是一种变换。这样一来，我们就统一了矩阵和变换。

旋转变换和反射变换（镜像）

在线性空间中进行旋转，实际是要改变向量的方向，但是不改变向量的长度和手性。现在假设矩阵 $\mathbf M_{n\times n}$ 是线性空间 $\mathbf R^{n}$ 中的一个旋转变换对应的矩阵，我们来看看它应该是什么样子。

首先，我们考虑向量内积 $\vec a\cdot\vec b = \lvert\vec a\rvert\lvert\vec b\rvert\cos\langle\vec a,\vec b\rangle$ 。因为旋转不改变向量的长度，且两个向量经过相同的旋转之后，其夹角保持不变。因此，若 $\mathbf M$ 对应一个旋转变换，那么就必须有

→ a ⋅→ b =M → a ⋅M → b ,

也就是

→ a ⋅→ b T =M → a ⋅( M→ b )T ,

这也就是说 $\mathbf M\mathbf M^{\mathsf T} = \mathbf I_{n}$ ，亦即 $\mathbf M$ 是正交矩阵。

因此，对于二维的情况， $\mathbf M$ 可以写作 $\begin{bmatrix}\cos\varphi & -\sin\varphi \\ \sin\varphi & \cos\varphi\end{bmatrix}$ 或 $\begin{bmatrix}\cos\varphi & \sin\varphi \\ \sin\varphi & -\cos\varphi\end{bmatrix}$ 。前者行列式为 $1$ 而后者行列式为 $-1$ 。既然 $\mathbf M$ 是正交矩阵，那么它的行列式值必然是 $\pm 1$ 。现在的问题是，行列式为 $1$ 和 $-1$ 究竟哪一个才是旋转？或者两个都是旋转？

回过头，我们需要注意两件事情。其一，在旋转的定义中，我们提出了旋转保持「手性」；其二，在得出旋转矩阵是正交矩阵的过程中，我们并没有运用到「手性不变」这一特性——因为 $\cos\langle\vec a,\vec b\rangle = \cos\langle\vec b,\vec a\rangle$ 。

事实上，若 $\mathbf M$ 的行列式为 $-1$ ，则该矩阵对应了一个瑕旋转——先旋转 $\varphi$ 而后按直线 $r = k\varphi$ 镜像。考虑 $\varphi - \alpha = 2\varphi - (\varphi + \alpha)$ ，这一瑕旋转实质上就是按直线 $r = k(\varphi / 2)$ 镜像。

因此我们说，旋转矩阵是一个行列式为 $1$ 的正定矩阵，其形式为

[ cos φ− sinφ sin φcos φ ] ,

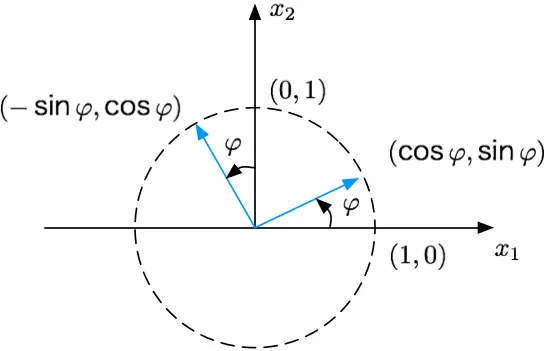

表示向正方向（通常是逆时针方向）旋转 $\varphi$ 。对于 $\mathbb R^{2}$ 上的标准正交基 $\begin{bmatrix}1 \\ 0\end{bmatrix}$ , $\begin{bmatrix}0 \\ 1\end{bmatrix}$ ，他们分别被变换为 $\begin{bmatrix}\cos\varphi \\ \sin\varphi\end{bmatrix}$ 和 $\begin{bmatrix}-\sin\varphi \\ \cos\varphi\end{bmatrix}$ 。

行列式为 $-1$ 的正定矩阵，其形式为

[ cos φsin φ sin φ− cosφ ] ,

表示按直线 $r = k(\varphi / 2)$ 镜像。

缩放变换

在线性空间中进行缩放，实质就是要让线性空间中的每一维独立地进行变换，而不受其他维度影响。这样一来，很显然，对应的矩阵应该是对角矩阵。

SVD 分解的几何解释

现在回过头来看 SVD 分解

M =UΣ VH ,

在实数范围内讨论，我们实质上是将一个复杂的变换 $M:\mathbb R^{m}\to\mathbb R^{n}$ 分解成了三个变换：旋转/镜像 $U:\mathbb R^{m}\to\mathbb R^{m}$ 、缩放 $\Sigma:\mathbb R^{m}\to\mathbb R^{n}$ 、旋转/镜像 $V:\mathbb R^{n}\to\mathbb R^{n}$ 。

不失一般性，我们假设 $m = n$ 以及 $U$ 和 $V$ 都是旋转矩阵，则这个过程可以表示为

不难发现， $\mathbf V^{\mathsf H}$ 首先将（可能是退化的）单位球旋转（旋转标准正交基），而后经由 $\mathbf \Sigma$ 将单位圆缩放拉伸成椭圆（超空间中的超椭球），再经由 $\mathbf U$ 将超椭球在 $\mathbb K^{m}$ 空间中旋转。而这个超椭球的各个半轴的长度，就是矩阵 $\mathbf M$ 的奇异值，也就是矩阵 $\mathbf \Sigma$ 对角线上的元素。

SVD 分解的应用

在化学中，有所谓「结构决定性质、性质决定用途」的说法；这反应了一个事物由内而外的特性和人类运用事物的普遍规律。这一规律放在数学上也一样适用。

SVD 将矩阵分解成累加求和的形式，其中每一项的系数即是原矩阵的奇异值。这些奇异值，按之前的几何解释，实际上就是空间超椭球各短轴的长度。现在想象二维平面中一个非常扁的椭圆（离心率非常高），它的长轴远远长于短轴，以至于整个椭圆看起来和一条线段没有什么区别。这时候，如果将椭圆的短轴强行置为零，从直观上看，椭圆退化为线段的过程并不突兀。回到 SVD 分解当中，较大的奇异值反映了矩阵本身的主要特征和信息；较小的奇异值则如例中椭圆非常短的短轴，几乎没有体现矩阵的特征和携带的信息。因此，若我们将 SVD 分解中较小的奇异值强行置为零，则相当于丢弃了矩阵中不重要的一部分信息。

因此，SVD 分解至少有两方面作用：

分析了解原矩阵的主要特征和携带的信息（取若干最大的奇异值），这引出了主成分分析（PCA）；
丢弃忽略原矩阵的次要特征和携带的次要信息（丢弃若干较小的奇异值），这引出了信息有损压缩、矩阵低秩近似等话题。

这两方面的应用实际上是对偶的：因为，按重要度排序之后，一方面我们可以知道哪些信息（奇异值）重要，另一方面我就很自然地就可以丢弃不重要的部分。这里我们以信息的有损压缩为例。

在实际生活和工作当中，很多信息都能被表示为矩阵形式。例如：图像（参见 PIL 简明教程 - 像素操作与图像滤镜）信息，机器学习任务中巨大的特征矩阵等。此处我们循着前文的轨迹，以图像信息的形式直观地展现 SVD 分解在图形压缩中的应用。

首先让我们回顾一下曾经见过的猫咪，它长这样：

经过 SVD 分解之后，RGB 三通道的奇异值值分别形如（代码）：

[  8.29754663e+04   1.43568761e+04   8.28098602e+03   7.94075752e+03
   6.87204550e+03   4.64118946e+03   3.07326587e+03   2.64043230e+03
   2.34251575e+03   2.08293043e+03   1.81457650e+03   1.73772694e+03
   1.55535238e+03   1.44987605e+03   1.28556279e+03   1.18657598e+03
   1.15156737e+03   1.10588319e+03   1.04069060e+03   9.63555279e+02
   ...
   2.07308001e+00   2.03810704e+00   2.01670137e+00   1.89766075e+00
   1.78169821e+00]
[  7.52035286e+04   1.45096769e+04   1.02416708e+04   7.99187399e+03
   5.55763091e+03   4.82795595e+03   3.22590281e+03   2.81678573e+03
   2.47269533e+03   2.05484885e+03   1.87922653e+03   1.67558281e+03
   1.55022246e+03   1.48494502e+03   1.30714569e+03   1.19338672e+03
   1.17078655e+03   1.07687752e+03   1.04558020e+03   9.93807772e+02
   ...
   2.08166328e+00   2.03020090e+00   1.95633445e+00   1.88738236e+00
   1.80539295e+00]
[  7.15164941e+04   1.60372342e+04   1.20401757e+04   8.69602152e+03
   5.69604800e+03   3.76913288e+03   3.48390702e+03   3.17683272e+03
   2.73730517e+03   2.32005514e+03   2.08571764e+03   1.76733763e+03
   1.55393096e+03   1.47436741e+03   1.39202168e+03   1.21607022e+03
   1.17991116e+03   1.16377337e+03   1.01255317e+03   9.97811473e+02
   ...
   2.17604369e+00   2.13041080e+00   1.99837012e+00   1.88718778e+00
   1.80040166e+00]

当我们从大到小开始截断，丢弃较小的奇异值并重建图像之后，我们就能得到「压缩之后」的图像了。

当只取 1 个奇异值时，重建图像如下。基本啥也看不出。

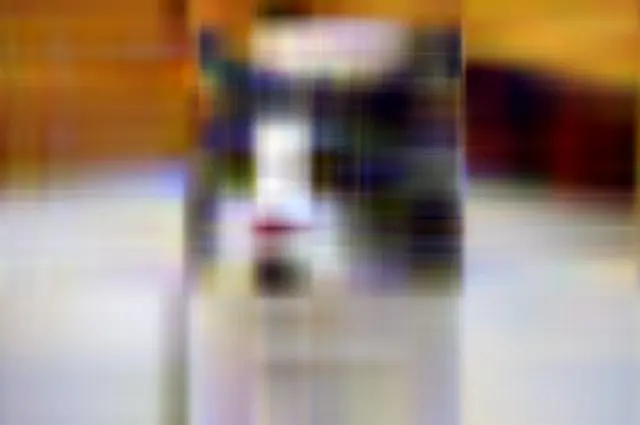

当只取 5 个奇异值时，重建图像如下。此时已经勉强能看出一只猫咪的形象了。

按照观察，在第 20 个奇异值附近，奇异值的大小有数量级的变化（从 +03 跌落至 +02）。因此，当取 20 个奇异值时，重建图像如下；此时猫咪的形象已经很清晰了。

当取用 50 个奇异值时，重建的图像和原图已经相当接近了。

类似地，我们还可以观察取用 100/200/300/ 400 个奇异值时，重建图像得到的结果。
