网格容器布局, 可以兼容的写出类似Excel表格一样的效果;

我平时项目开发必备框架

  1. Android上最强网络请求 Net
  2. Android上最强列表(包含StateLayout) BRV
  3. Android最强缺省页 StateLayout
  4. JSON和长文本日志打印工具 LogCat
  5. 支持异步和全局自定义的吐司工具 Tooltip
  6. 开发调试窗口工具 DebugKit
  7. 一行代码创建透明状态栏 StatusBar

GridLayout 属性

排列模式

android:alignmentMode

  • alignBounds 对齐边界
  • alignMargins 对齐margin

如果子视图存在margin(边距), 可以控制是否对齐margin还是对齐子视图的边界. padding无效

行数

android:columnCount 列数

android:rowCount 行数

超过行数或者列数就会自定换行

android:columnOrderPreserved

android:rowOrderPreserved

以上两个属性是控制行或者列的最大范围是否跟随最大值

android:orientation 方向

android:useDefaultMargins 默认边距

是否使用默认的边距(8dp), 默认false.

如果GridLayout不给子控件设置任何属性, 将默认从左到右/从上到下排列. 超过指定行列就换行

LayoutParams

GridLayout的每个网格都是一个Cell. 这些子控件时通过指定属性来指定其在网格中的位置

控制

默认不填写属性的情况下是依次排列行和列, 但是你可以通过手动指定行列控制排列(可以出现重叠)

android:layout_column 整数n，在哪一列开始显示n=[0, 最大列-1]

android:layout_row 指定从哪一行开始显示，规则同列数

示例:

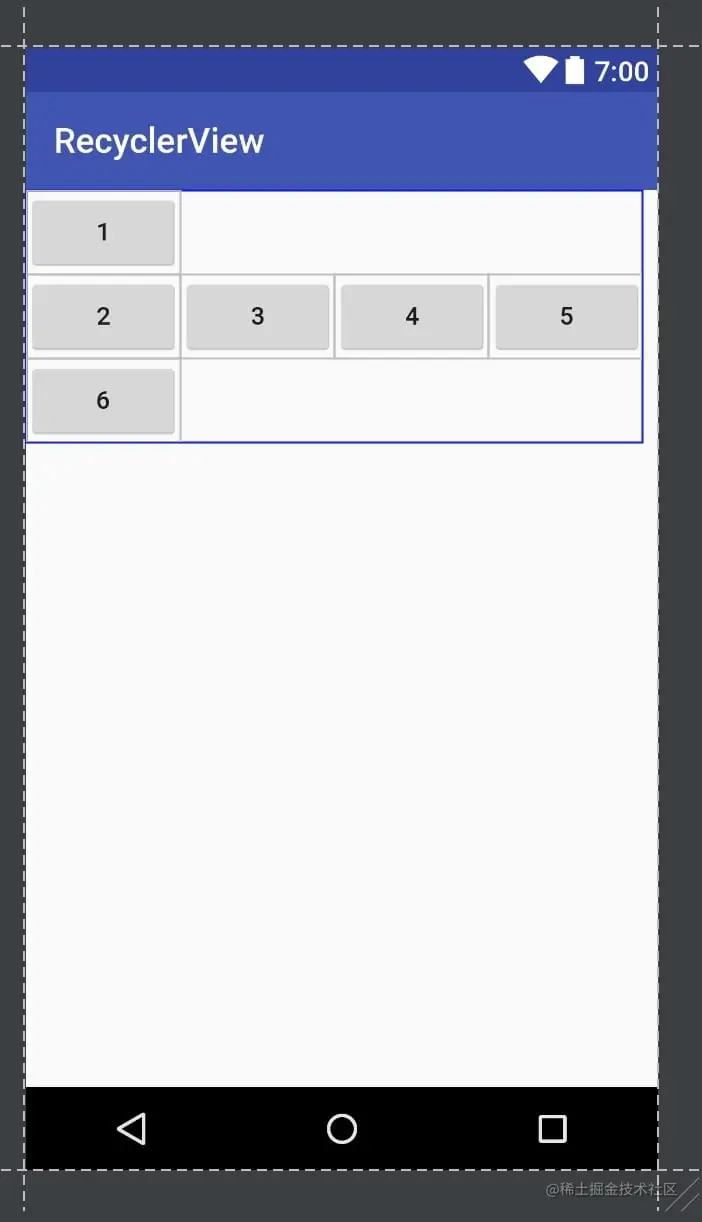

如果我只指定android:layout_row="1", column依旧不变. 并且后面的子视图会根据Button2全部改变位置

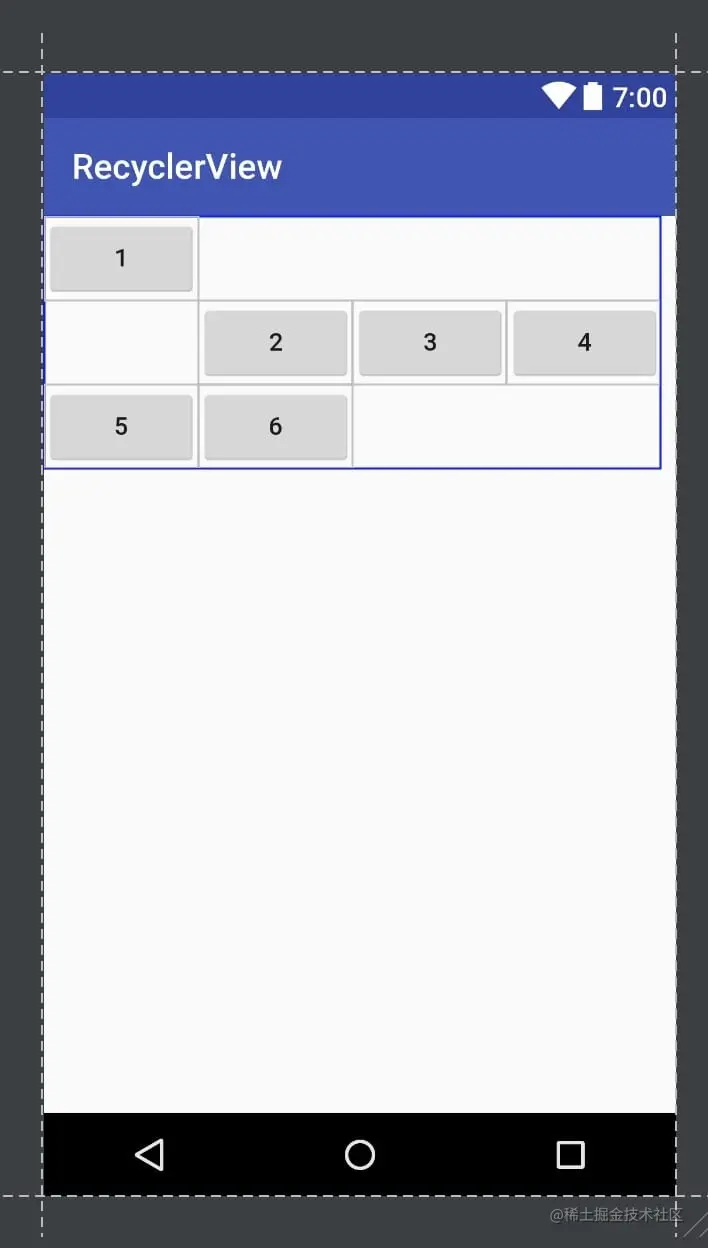

如果我再指定android:layout_column="0"

如果同时修改为0, 会覆盖第一个子视图.

        android:layout_row="0"
        android:layout_column="0"

跨度

即控制一个cell应该拥有多大的跨度(范围)

android:layout_columnSpan 整数k，指定元素横跨几列，需要注意保证n+k <= 最大列数

android:layout_rowSpan 纵向跨几行，规则同列

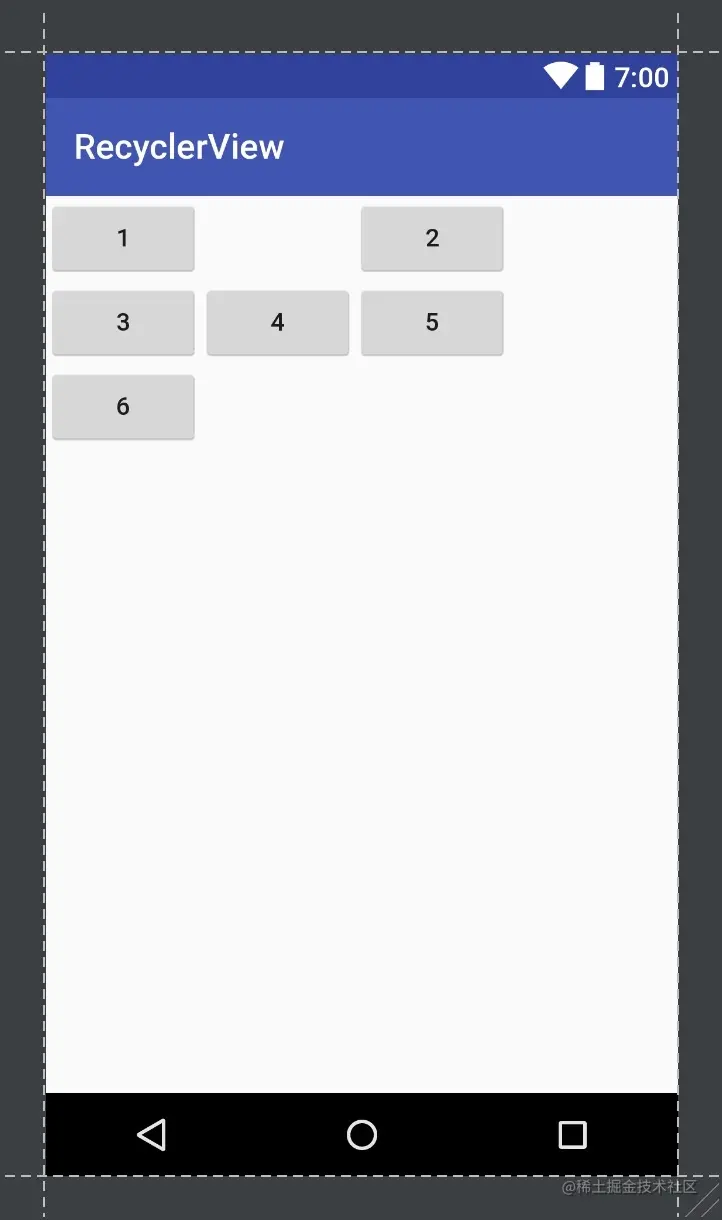

示例:

    <Button
        android:layout_columnSpan="2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="1"
        />

对齐方式

android:layout_gravity

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="right"
        android:layout_columnSpan="2"
        android:text="1"
        />

权重

android:layout_columnWeight

android:layout_rowWeight

示例:

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_columnWeight="1"
        android:layout_columnSpan="2"
        android:text="2"
        />

示例

    <GridLayout
        android:id="@+id/grid"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:alignmentMode="alignMargins"
        android:columnCount="4"
        android:rowCount="4"
        >

        <Button
            android:layout_width="80dp"
            android:layout_height="50dp"
            />
        <Button
            android:layout_width="100dp"
            android:layout_height="50dp"
            android:layout_column="2"
            android:layout_row="1"
            />
        <Button
            android:layout_width="80dp"
            android:layout_height="50dp"
            />
        <Button
            android:layout_width="80dp"
            android:layout_height="50dp"
            android:layout_column="1"
            android:layout_row="2"
            />

    </GridLayout>

效果图

可以看出来通过子控件使用Column和Row属性可以指定其在网格中的位置
