背景
本科普系列文章是以朗坤SIS系统接口及画面操作指南为基础，从指南中抽取了一部分与业务无关的知识形成一个科普系列。希望通过该系列文章，能够提高大家对电厂基础业务的理解，同时对电厂数据的数据流有一个比较系统的认识。
朗坤SIS系统接口及画面操作指南是 2015 年的时候个人对部门的文档进行整理重新排版形成的文档，虽然有些陈旧，但是对理解电厂的结构，数据的采集、传输以及接入系统都很有帮助。
文章对电厂的简介、SIS系统的介绍内容主要由胡杰英编写，个人主要编写了数据传输链路部分的内容。下面进入干货时间。
1. 电厂简介
1.1 电厂运行管理
系统分级
-
一次系统直接生产、输送、分配和使用电能的设备与系统称为一次系统；如：锅炉系统、发电机系统、输电系统等； -
二次系统对一次设备、系统进行监控、测量、保护、调节的设备与系统称为二次系统；如：继保系统、调度自动化系统、DCS 系统等。
安全保障
按照国家相关规定，二次系统网络必须建立系统安全防护体系，以保障电力系统的安全稳定运行，防护工作必须坚持安全分区、网络专用、横向隔离、纵向认证的原则。

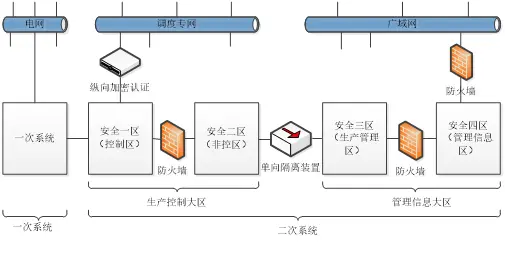

安全分区
二次系统分生产控制大区和管理信息大区；
生产控制区分为控制区(安全 I 区)、非控制区（安全 II 区）；
管理信息区分为生产管理区（安全 III 区）、管理信息区（安全 IIII 区）；
在总体安全情况下，可以简化安全分区，但各分区应避免通过广域网形成不同安全区的纵向交叉连接。
分区隔离
I、II 区之间采用有访问控制的设备隔离（如防火墙）；
生产控制区、与管理信息区区之间必须采用单向安全隔离装置（网闸）进行隔离。
1.2 生产控制信息化技术
数据采集技术
-
硬件支持传感器、智能电表、电路、网络、计算机等终端设备； -
软件支持采集软件、数据处理软件。
远程监控技术
-
硬件支持智能终端设备、网络、计算机 -
软件支持
远程控制系统

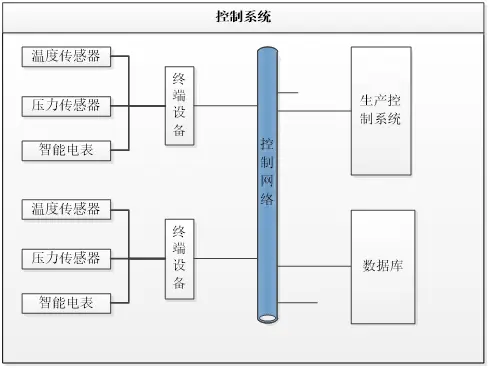

控制基本元素
-
测点每个传感设备或智能电表或智能开关都是一个监测点，控制系统通过对这些监测点的状态采集与远程控制，来达到监控的目的，测点是控制系统管理的基本元素； -
模拟量像温度传感器、压力传感器等这类能够连续变化的测点采集到的数据为模拟量； -
开关量刀闸的开合与设备的启停等监测设备非连续变化的测点所采集到的数据为开关量。
1.3 生产控制区子系统(数据采集相关)
-
分散控制系统（DCS）DCS可以综合控制电厂一次系统主要设备的运行，主要生产厂商有ABB、西门子、艾默生(OVATION)、FOXBORO、日立等。 -
数据采集与监控系统（SCADA）数据采集与监控系统，以计算机为基础的DCS与电力自动化监控系统，侧重逻辑控制，DCS侧重过程控制，SCADA系统主要应用在风电厂。 -
汽机振动监测和故障诊断系统（TDM）TDM系统能够反映机组运行状态中的转子振动情况，捕获震动故障信息，预告振动故障的存在与发展，有助于避免灾难事故的发生，具有明显的经济和社会效益。 -
辅助车间网络控制系统辅网控制系统主要包括输煤控制系统、除灰渣控制系统、化学水、凝结水、工业水控制系统等，实现对这些系统的集中监控。 -
烟气脱硫控制系统（FGD_DCS）脱硫系统的作用是减少排烟对环境的污染。 -
电气网络控制系统（NCS）NCS系统是对高压升压站以及高压出现系统与电网连接部分的监测、信号和控制的系统，通常也包括防误闭锁系统；能够控制刀闸和开关机其他信号报警。 -
厂用电气监控管理系统（ECMS）ECMS系统实现对厂用电源部分的监控以及对其他厂用电部分的监测管理。 -
调度远程终端控制系统(调度RTU)调度RTU能够获得电网的调度数据，运行人员更具调度数据通过电厂AGC（自动发电量控制）功能完成调度指标。 -
风功率预测系统风功率预测系统更具风电厂气象信息利用物理模拟计算和科学统计方法，对风电厂的风力进行短期预报，从而预测出风电场的功率，也可以实现电力调度部门对风电调度的要求，只有风电厂才会用此系统。 -
电能量管理平台一般应用在风电厂，用于更具调度数据调整电厂发电量，实现输配电网络的电能量数据自动采集、远传和存储、预处理、统计分析及负荷控制的综合电能量管理平台。 -
电量采集系统对电厂中的电表数据的采集汇总。
1.4 管理信息区子系统
-
厂级实时监控信息系统（SIS）SIS 通过收集电厂生产过程中所产生的大量数据，并通过对数据分析得出有价值的结论来指导生产运行，实现全场管控一体化，提高全厂效益。 -
电厂管理信息系统（MIS）MIS 支持电厂的生产经营和决策分析，主要功能包括经营管理、资产管理、生产管理、行政管理和系统维护等。

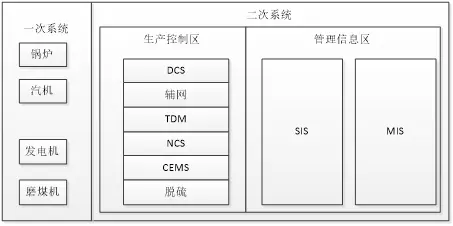

1.5 火电厂

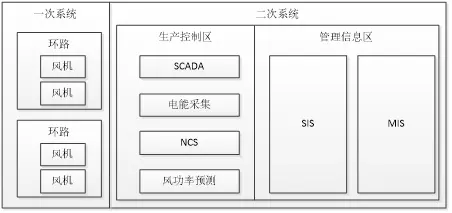

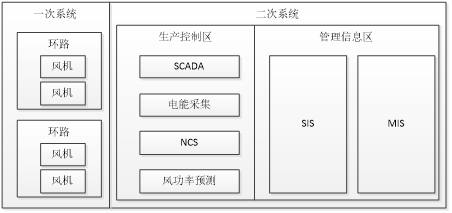

1.6 风电厂

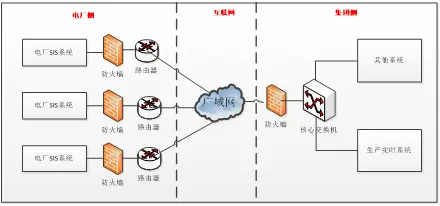

1.7 集团管理
