一 整体缩放绘制（不用自己每个都去计算）
上一篇文章说过解决问题：用户设置的宽度和高度比自定义默认需要的宽度和高度还要小，我们是通过在onChangedSize方法中去更新默认的宽度和高度，然后再通过比例去算出字体的缩小率，去更新字体的大小。
这样做没有问题？
假如我们自定义控件中有很多元素，我们难道都要一一缩放嘛？
当然不需要！
Google工程师已经给我们提供好了缩放的方法，只需要我们去设置一个比例：
canvas.scale(scal, scal)他就会自己缩放绘制。
都需要哪些地方去缩放？
1.测量方法中测量的控件大小需要缩放。（当然这个不是必须的，让系统去自己算，但我喜欢给系统准确的值，所以一般我都算出来一个正确的值给系统）
2.计算绘制的比例，然后设置给画布，（这里是必须的，否则就会显示不完整）
解决1：计算控件的大小不要超过最大能给的值，代码如下：
//测量控件的大小
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
//获取父布局的宽高和模式要求
val widthMode = View.MeasureSpec.getMode(widthMeasureSpec)
val widthSize = View.MeasureSpec.getSize(widthMeasureSpec)
val heightMode = View.MeasureSpec.getMode(heightMeasureSpec)
val heightSize = View.MeasureSpec.getSize(heightMeasureSpec)
//宽默认缩放系数，高默认缩放系数
var hScale = 1.0f
var vScale = 1.0f
//计算两个缩放比例
//父布局不能滚动，并且给的值不能满足绘制完整，就需要缩放
if (widthMode != View.MeasureSpec.UNSPECIFIED && widthSize < defult_Widht) {
hScale = widthSize.toFloat() / defult_Widht
}
if (heightMode != View.MeasureSpec.UNSPECIFIED && heightSize < defult_Height) {
vScale = heightSize.toFloat() / defult_Height
}
//取较小的缩放比例
var scale = Math.min(hScale, vScale)
//设置进去正确的数字
setMeasuredDimension(resolveSize((defult_Widht * scale).toInt(), widthMeasureSpec), resolveSize((defult_Height * scale).toInt(), heightMeasureSpec))
}一看都明白，可写可不写，没有什么好说的！
解决2，怎么在绘制的时候算出这个缩放绘制的比例呢？
我们在绘制的时候获取控件能绘制的真实宽高，然后和默认宽高去比较，如果比默认宽高还要小就需要去计算缩放，计算出来，取一个较小值，然后去设置即可。
代码：
override fun onDraw(canvas: Canvas) {
//计算控件真实显示的宽高
val realWidht = right - left
val realHeight = bottom - top
//默认缩放比例
var scal = 1.0F
//说明需要缩放，计算缩放绘制
if (realWidht < defult_Widht || realHeight < defult_Height) {
scal = Math.min(realWidht / defult_Widht, realHeight / defult_Height)
canvas.save()
//缩放绘制
canvas.scale(scal, scal)
}
......
绘制代码，按照默认去绘制即可，因为布局已经缩放
}二绘制圆半径细节
假如我们绘制的圆的半径是100，圆线的宽度是40，那么我们在指定圆的半径的时候应该是
设置的半径 = 100-40/2

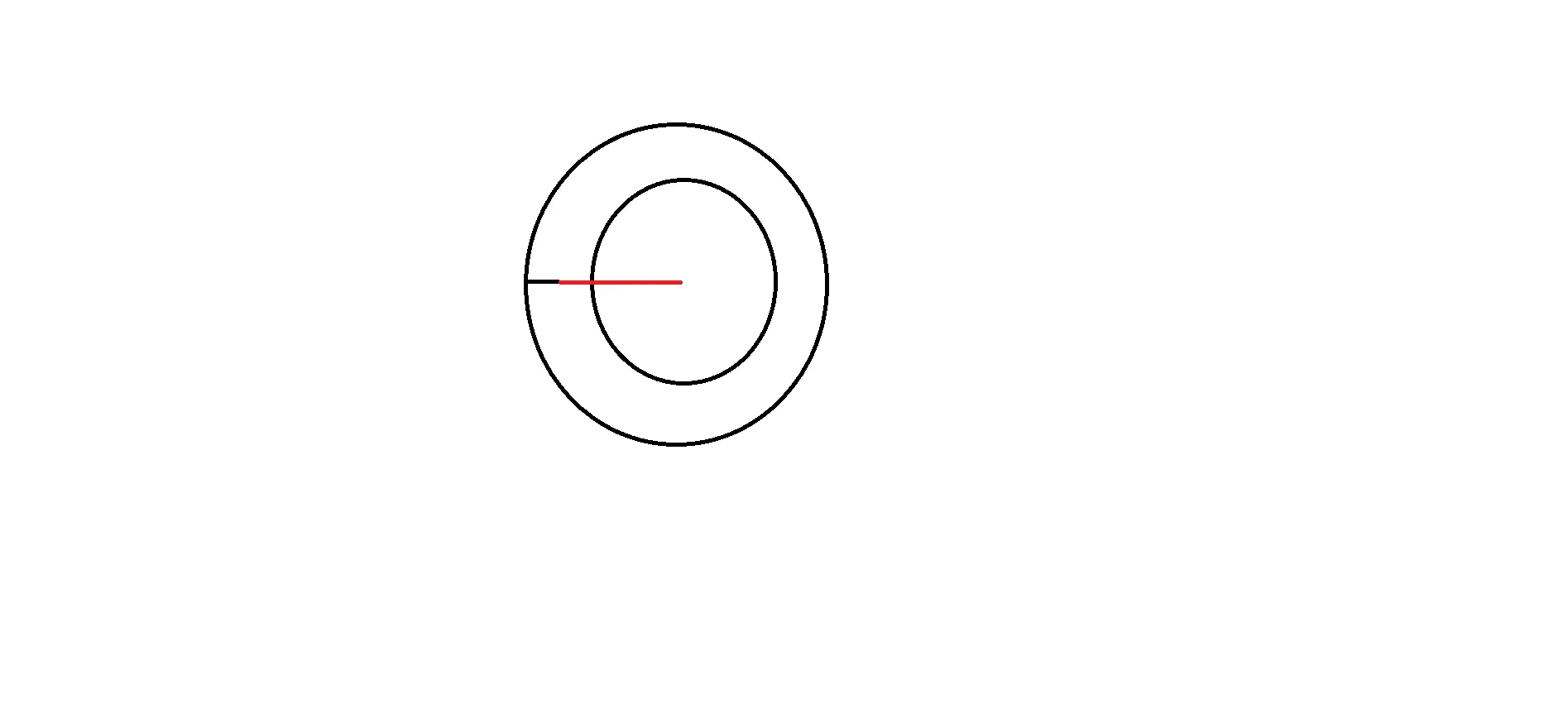

如图：红线的是需要设置的半径长度
三.绘制一个圆形进度条

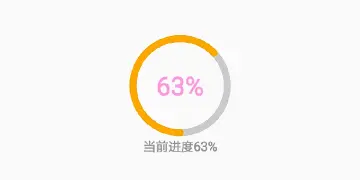

绘制效果图：

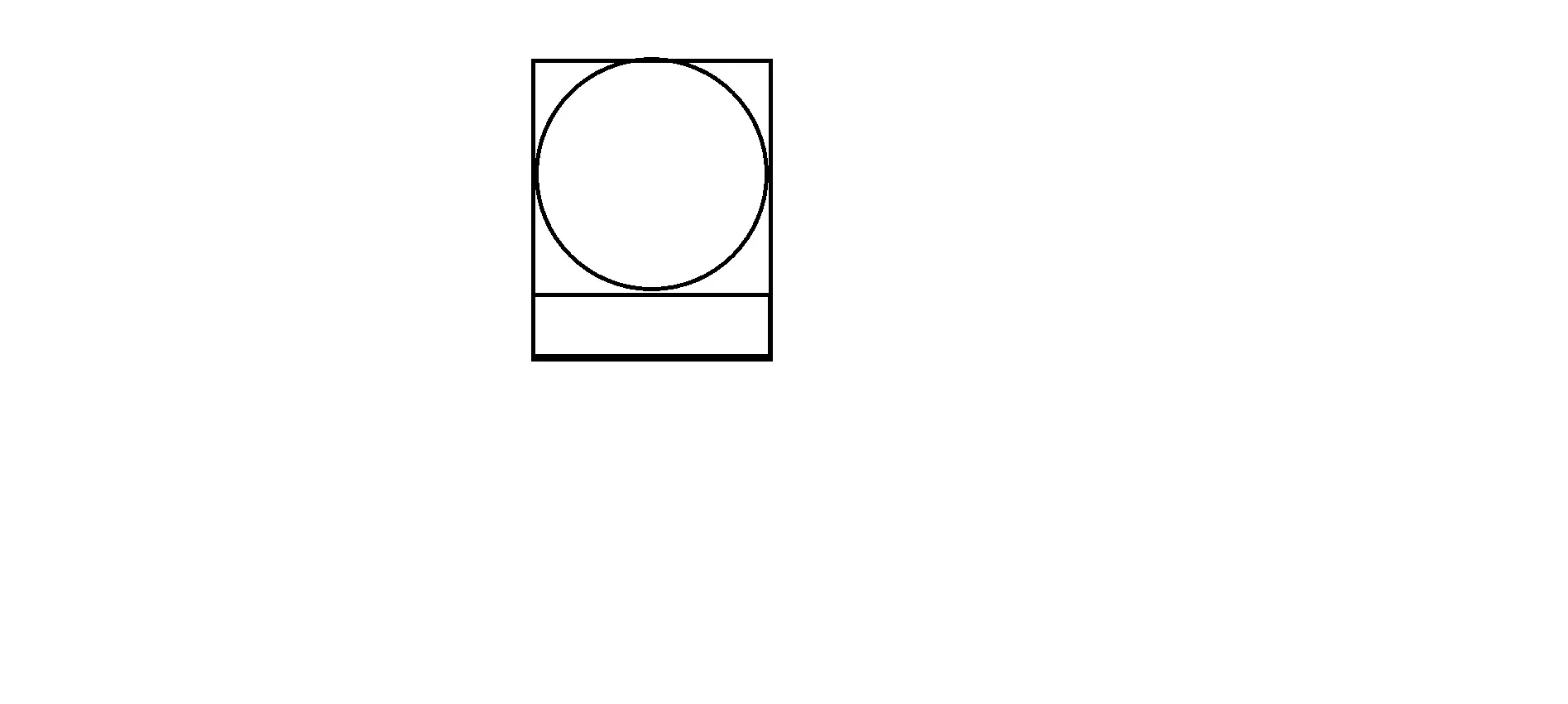

绘制计算图：
分析：
1.需要绘制一个圆形的背景，计算圆的圆心和半径（上边说过）
使用 canvas.drawCircle(centerX, centerY, radius, bg_Paint)
2.绘制中心文字，计算文字的绘制起点坐标（第一篇文章讲过）
3.绘制底部的文字，计算文字绘制的起点坐标（第一篇文章讲过）
4.绘制可以结合属性动画绘制的圆弧，然后动态去改变圆弧角度即可
使用 canvas.drawArc，这里边界的设置也是线宽度的一半
然后就是贴出今天效果图的源码：
package MyViews
import android.animation.ObjectAnimator
import android.content.Context
import android.graphics.Canvas
import android.graphics.Color
import android.graphics.Paint
import android.os.Build
import android.support.annotation.RequiresApi
import android.util.AttributeSet
import android.view.View
/**
* Created by Administrator on 2018/7/10.
*/
class CircleProgress : View {
//控件默认的宽
private var defult_Widht = DisplayUtils.dip2px(context, 150F)
//控件默认的高
private var defult_Height = DisplayUtils.dip2px(context, 180F)
//默认圆绘制线宽度
private var defult_bg_StrokeWidth = DisplayUtils.dip2px(context, 10F)
//画背景圆的画笔
private lateinit var bg_Paint: Paint
//绘制中心文字的画笔
private lateinit var centerText_Paint: Paint
//默认文字的大小
private val textSize = DisplayUtils.sp2px(context, 38F)
//进度值
private var progress = 0
set(value) {
field = value
invalidate()
}
//绘制底部文字的画笔
private lateinit var bottomText_Paint: Paint
//绘制弧线的画笔
private lateinit var arc_Paint: Paint
//最后结束的值
var endProgress = 0
//构造方法
constructor(context: Context?) : this(context, null)
//构造方法
constructor(context: Context?, attrs: AttributeSet?) : this(context, attrs, 0)
//构造方法
constructor(context: Context?, attrs: AttributeSet?, defStyleAttr: Int) : this(context, attrs, defStyleAttr, 0)
//构造方法
constructor(context: Context?, attrs: AttributeSet?, defStyleAttr: Int, defStyleRes: Int) : super(context, attrs, defStyleAttr, defStyleRes) {
initPaint()
}
//初始化画笔
fun initPaint() {
//创建画背景圆的画笔
bg_Paint = Paint(Paint.ANTI_ALIAS_FLAG)
//设置画线模式
bg_Paint.style = Paint.Style.STROKE
//设置画线的宽度
bg_Paint.strokeWidth = defult_bg_StrokeWidth
//设置线的颜色
bg_Paint.color = Color.parseColor("#cccccc")
//创建绘制中心文字的画笔
centerText_Paint = Paint(Paint.ANTI_ALIAS_FLAG)
//设置绘制文字画笔颜色
centerText_Paint.color = Color.parseColor("#ff9de2")
//计算文字开始大小
centerText_Paint.textSize = textSize.toFloat()
//设置中心位置
centerText_Paint.textAlign = Paint.Align.CENTER
//设置文字加粗
centerText_Paint.isFakeBoldText = true
//创建绘制底部文字的画笔
bottomText_Paint = Paint(Paint.ANTI_ALIAS_FLAG)
//设置绘制文字画笔颜色
bottomText_Paint.color = Color.parseColor("#999999")
//计算文字开始大小
bottomText_Paint.textSize = textSize.toFloat() / 2
//设置中心位置
bottomText_Paint.textAlign = Paint.Align.CENTER
//设置文字加粗
bottomText_Paint.isFakeBoldText = true
//创建绘制弧形的画笔
arc_Paint = Paint(Paint.ANTI_ALIAS_FLAG)
//画笔的颜色
arc_Paint.color = Color.parseColor("#FFAA00")
//设置画线模式
arc_Paint.style = Paint.Style.STROKE
//设置画线的宽度
arc_Paint.strokeWidth = defult_bg_StrokeWidth
//设置绘制源头
arc_Paint.strokeCap = Paint.Cap.ROUND
}
//测量控件的大小
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
//获取父布局的宽高和模式要求
val widthMode = View.MeasureSpec.getMode(widthMeasureSpec)
val widthSize = View.MeasureSpec.getSize(widthMeasureSpec)
val heightMode = View.MeasureSpec.getMode(heightMeasureSpec)
val heightSize = View.MeasureSpec.getSize(heightMeasureSpec)
//宽默认缩放系数，高默认缩放系数
var hScale = 1.0f
var vScale = 1.0f
//计算两个缩放比例
//父布局不能滚动，并且给的值不能满足绘制完整，就需要缩放
if (widthMode != View.MeasureSpec.UNSPECIFIED && widthSize < defult_Widht) {
hScale = widthSize.toFloat() / defult_Widht
}
if (heightMode != View.MeasureSpec.UNSPECIFIED && heightSize < defult_Height) {
vScale = heightSize.toFloat() / defult_Height
}
//取较小的缩放比例
var scale = Math.min(hScale, vScale)
//设置进去正确的数字
setMeasuredDimension(resolveSize((defult_Widht * scale).toInt(), widthMeasureSpec), resolveSize((defult_Height * scale).toInt(), heightMeasureSpec))
}
@RequiresApi(Build.VERSION_CODES.LOLLIPOP)
override fun onDraw(canvas: Canvas) {
//计算控件真实显示的宽高
val realWidht = right - left
val realHeight = bottom - top
//默认缩放比例
var scal = 1.0F
//说明需要缩放，计算缩放绘制
if (realWidht < defult_Widht || realHeight < defult_Height) {
scal = Math.min(realWidht / defult_Widht, realHeight / defult_Height)
canvas.save()
//缩放绘制
canvas.scale(scal, scal)
}
//绘制背景圆形
drawCircleBG(canvas)
//绘制中心文字
drawCenterText(canvas)
//绘制底部文字
drawBottomText(canvas)
//绘制进度
drawProgressCircle(canvas)
}
//画背景圆
private fun drawCircleBG(canvas: Canvas) {
//计算圆心和半径
val centerX = defult_Widht / 2
val centerY = defult_Widht / 2
//这里的半径指定的是线宽度的中心位置
val radius = (defult_Widht - defult_bg_StrokeWidth) / 2
canvas.drawCircle(centerX, centerY, radius, bg_Paint)
}
//绘制中心文字
private fun drawCenterText(canvas: Canvas) {
//计算绘制文字开始xy坐标,这里计算基线是把圆形看成一个矩形去计算
val x = defult_Widht / 2
val fontMetrics = centerText_Paint.getFontMetrics()
val baseLine = defult_Widht / 2 + (fontMetrics.bottom - fontMetrics.top) / 2 - fontMetrics.bottom
canvas.drawText("$progress%", x, baseLine, centerText_Paint)
}
//绘制底部文字
private fun drawBottomText(canvas: Canvas) {
//计算底部文字的开始绘制坐标，这里是以底部巨型做为文字的起始点去计算
val x = defult_Widht / 2
val fontMetrics = bottomText_Paint.getFontMetrics()
val baseLine = defult_Widht + (defult_Height - defult_Widht) / 2 + (fontMetrics.bottom - fontMetrics.top) / 2 - fontMetrics.bottom
canvas.drawText("当前进度$progress%", x, baseLine, bottomText_Paint)
}
//绘制进度
@RequiresApi(Build.VERSION_CODES.LOLLIPOP)
private fun drawProgressCircle(canvas: Canvas) {
val d = progress * 360 / 100
//边界要考虑线的宽度的一半计算进去
canvas.drawArc(0F + defult_bg_StrokeWidth / 2,
0F + defult_bg_StrokeWidth / 2,
defult_Widht - defult_bg_StrokeWidth / 2,
defult_Widht - defult_bg_StrokeWidth / 2,
90F, d.toFloat(), false, arc_Paint)
}
//===================================以下是设置属性的方法================================
//开启动画
fun start() {
//创建动画
val animator = ObjectAnimator.ofInt(this, "progress", 0, endProgress)
animator.duration = 1000
animator.start()
}
}接下来我打算写一批自我绘制的文章，当然并不是每篇都有营养，而是记录一下自己进阶自定义View的过程，通过练习这些小的自定义view，来把自定义View的AP融会贯通。
