作者介绍：李剑锋，目前是腾讯QQ的业务运维负责人，负责QQ的业务八年时间，参加了QQ业务多地多活的设计。
前言
天津大爆炸大家知道，我们借助这个来讲一下运维角度的技术问题。
1. QQ 多地部署概况
首先，我们来看一下为什么要做异地部署。我们做异地部署其实是有代价的，我们在架构和代码上面都会做比较多的改动，涉及到很多兼容性，会把架构和代码变得非常复杂。
我们为什么做这个事情？可以看一下这张图（见PPT），这张图红红火火，但是一点也不喜庆，这天津港的事情，8月12号天津港发生爆炸，我们刚好有一个IDC就在爆炸点三四公里的地方。如果对深圳熟悉的话，蛇口有一个油库，如果蛇口的油库爆炸，我们的IDC就在海岸城，所以当时都有振动。我们就把7500万QQ用户从天津迁移到上海和深圳，把隐患消除了。
我们的服务是7×24小时服务的，我们要对消息系统进行变更，所以要做操作，所以我们必须有一定的措施，先把用户迁走、调度走，然后再做变更，减少这里面的风险。大中国的网络质量是非常难受的，不但是跨运营商的网络难受，不同地区的也很难受，所以我们要把接入点分布到全国各地去。基于这一点，我们2011年启动了这个部署。

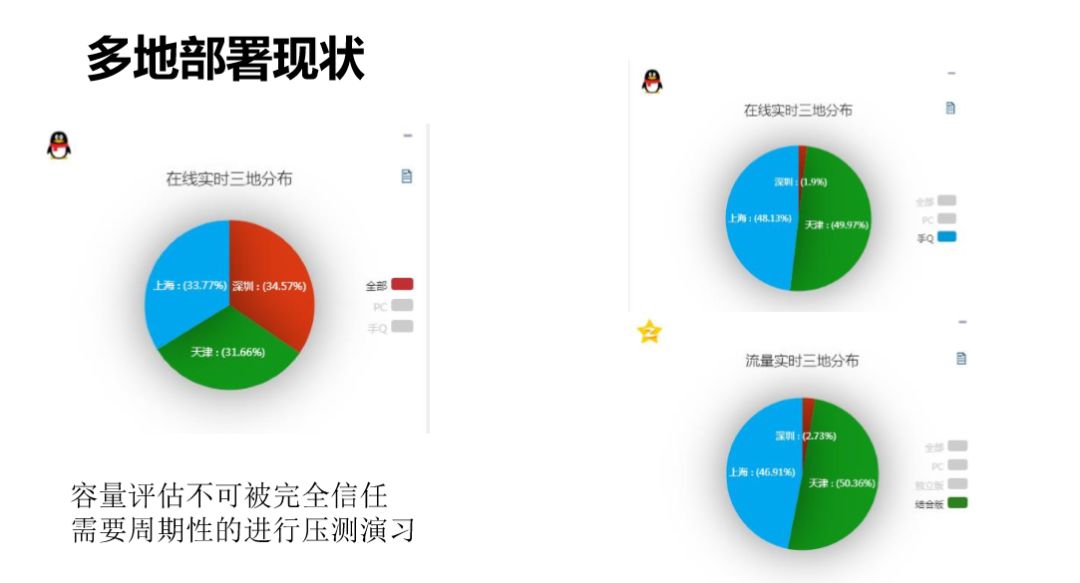

我们QQ的用户会分布在上海、深圳、天津三地，这不是人为的1/3这样分的，而是我们实际根据全国用户的质量检测平均分下来，自动调优，确实这三个地区会覆盖到全中国的所有地区。正常情况下是每个地方1/3，我们任何两地都可以支撑全量的QQ用户。
我们深圳现在集成了7000万用户，怎么把它变成1.4亿的用户，这就要定期的演习。变更是会发生的，每一次变更都可能对模块容量导致影响，为了变更的容量是OK的，基本上我们会对所有地区轮流压测，每个地区压测到1/2的能力。
这是我们演示的图，上面是QQ的在线，可以看到在线的基本上清空了，下面是Qzone。虽然我提到的是QQ，但是腾讯里面海量的服务基本上都是这三地分布的，包括Qzone、广点通、相册等等业务，所以我们调度演习的时候会做联动的演习，QQ调了，相应的其他业务也会一起调动，是做全部的演习。
Set化部署与无状态服务调度

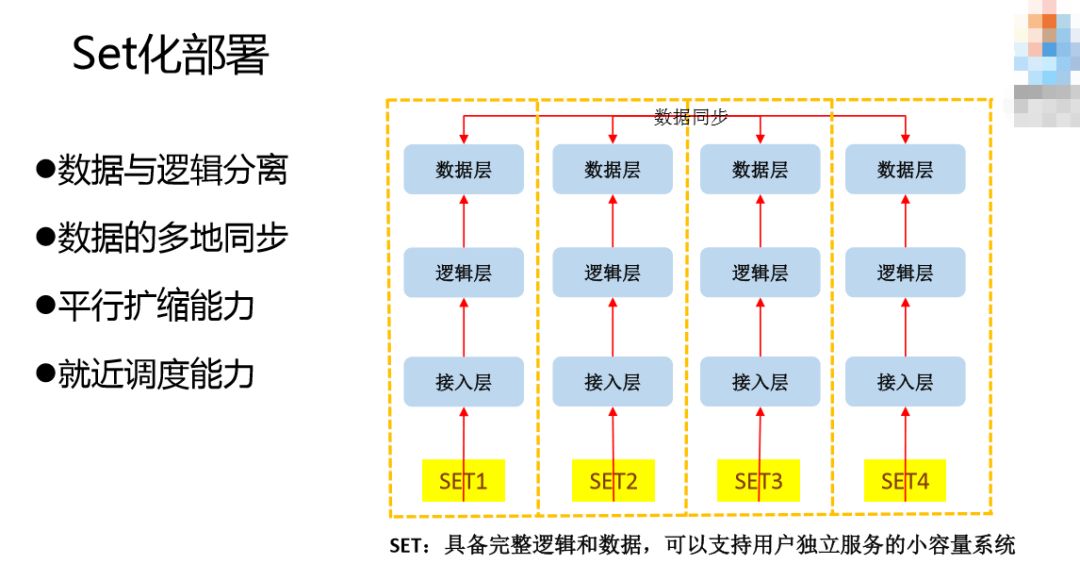

Set化部署，具备完整逻辑和数据，可以支持用户独立服务的小容量系统。我们要做Set化，就是把一个大的系统砍成一个个小的系统。我们要做Set化系统，就是系统具备Set化能力。我们要具备什么能力？我们要把逻辑和数据区分开，因为逻辑和数据在实现上的难度是不一样。对数据来说，难的是多地同步。以前对Set化有两个方面的定义，一个是把数据也切分到各个Set里面去，每个Set的数据其实是不完整的，根据用户的数据所在地再引导用户调度到哪一个Set上去。我们的数据是一个完整的数据，可以支撑全量用户，任何一个用户过来都是可以用的，所以数据的同步就是一个很大的问题，数据的多地同步的能力是必须大的要保证的点。逻辑和数据为什么要分开？基于一点，数据要做异地分布，数据的异地部署跟逻辑层的难度不一样，要把它分开，有针对性的解决数据同步的问题。还要具备平行扩缩的能力，扩的能力不用说了，为什么要具备缩的能力？原来我们在深圳，天津要有一套系统部署起来，深圳和天津的资源能力是不对等的，深圳68G的体系，天津给128G的内存，给一个小的内存，我怎么利用起来，就要有缩的能力。还要有就近调度的能力。
因为我讲的是QQ的东西，所以对QQ的业务做一下解释。QQ这里分三层：数据层、逻辑层、接入层。基层的接入层会负责跟用户建联，负责消息的中转；第二层是逻辑层，我们有一个群，把群的成员转化成一条一条的消息。这个群的成员放在最上层，每一个群的成员的相册等所有资料都在最顶层，这就是数据层。基本上就是这三层架构。
在这个图的基础上要达到Set化，根据用户的实际情况接入，根据用户的网络质量或者我们人为制定的策略，调动到不同地区，他的逻辑访问和数据获取应该在同一个Set里面完成。以群扩散为例，登录之后，群扩散取群成员应该在同一个Set里面去，下发也在一个Set里面下发，整个都在一个Set里面完成，只有资料变更或者改匿称的时候才会同步到其他地方去，其他的都会在一个Set里面跳转。

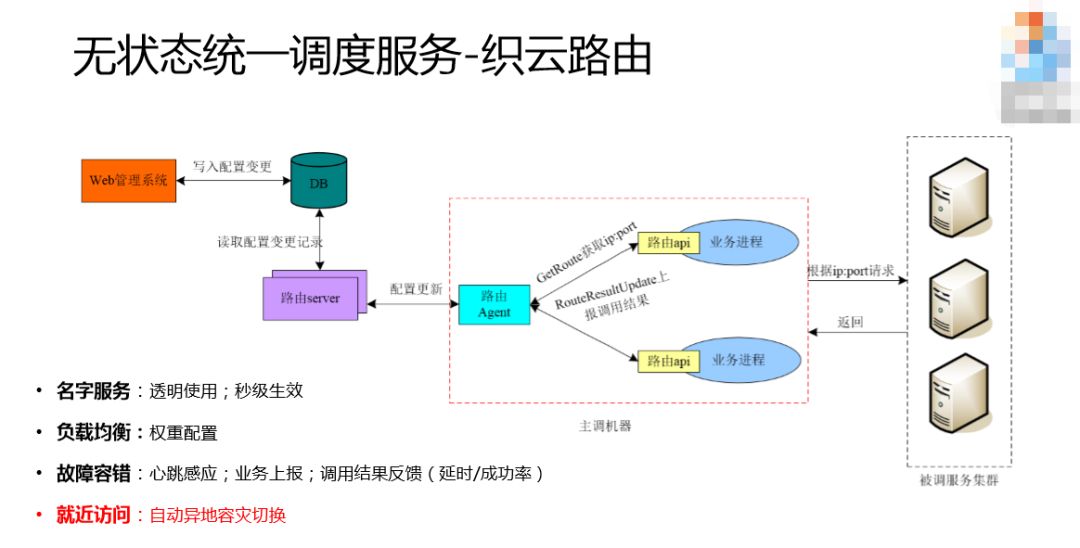

解释一下逻辑层的调度，讲两点，一个是统一路由对业务的侵入是比较少的，QQ原来没有统一路由，后面才逐步有统一路由，QQ后台是庞大的；第二个特点是我们根据来源访问，有梯度的调到被调的服务器。这个梯度是首先在一个单元里面选择，我会优先给你这个机器，如果这里没有机器就往上一层，看这个IDC有没有，如果IDC没有就往上看整个程序有没有，整个程序都没有，才会再往上选择，这是梯度的。
3. 数据层多地部署与调度

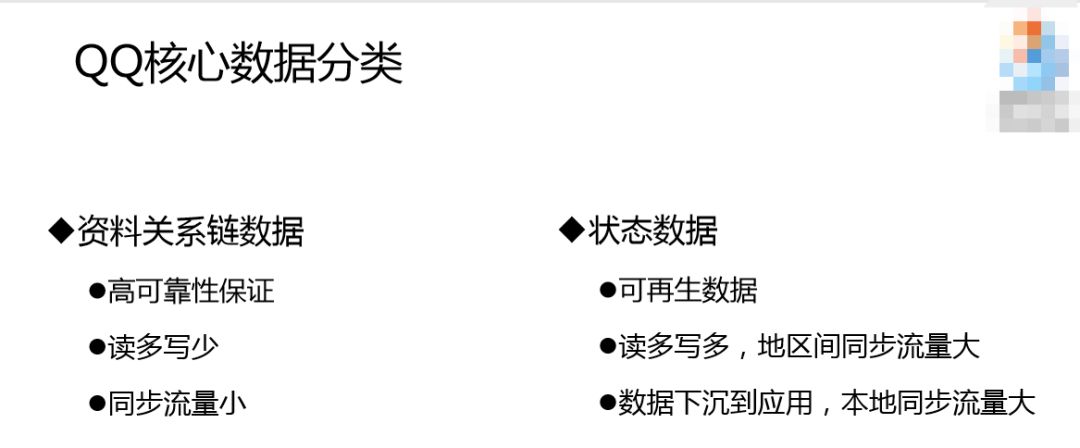

讲一下QQ的核心数据，分两大块，一个是资料关系链数据，二是状态数据。资料关系链数据包括你的头像、好友等等数据，它是可视化的数据，对可靠性保证要求比较高，我们修改这些匿称和备注是比较少的，所以读多写少，正因为读多写少，所以同步流量是比较小的。状态数据方面，每个业务都有落地数据，但是状态数据可能是QQ比较特有的，这个状态要保证每个用户的实地在线，你是安卓登录、iPad登录还是其他登录。每一次数据都会切换，涉及到写数据，所以有一个特点是不但读量多，写量也非常多，Set之间的同步流量也是非常大的。之前有人说到一个原则是数据跟逻辑分离，但是这也不是绝对的，对于我们的业务来说有一个特殊性，每一次在用户发消息的时候都需要查询用户在线状态的数据，这么大量消息的发送每次都要查询数据，这里的网络消耗是大的，对于我们IT业务的核心能力是要做特殊处理的，所以我们把数据下到服务器上面，发送消息的时候本地同步量更加大。资料关系链的特点，同步流量小，状态数据的同步量非常大，根据这两个数据同步量的情况，我们数据存储的情况也是不一样的。

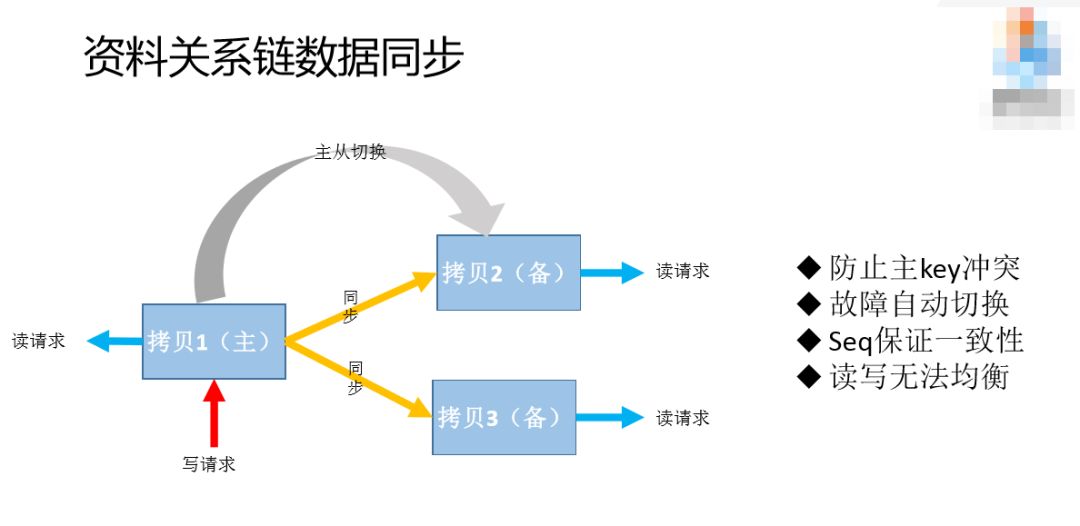

这是有一个模型（见PPT），
这有三个拷贝，其中一个是主拷贝，两个是备的拷贝。防止主key的问题，一个数据在不同应用上可能会同时发生key的修改，这是无法避免的。我们一个去写，多个去读，谁拿到这个就去修改数据，这会加大复杂性，运维也更加复杂。这套单写多读的方式也有一个不好的地方，一个是负载不均衡，因为出了写之外还要承担读，负担肯定会偏高；二是故障，存在单点的问题，这种情况下可能拷贝到单点，如果拷贝的机器死掉了怎么办？我们收集了一套自动的主备切换，如果主拷贝机器出现问题，会把备用的机器换为主拷贝。
当一个数据从写链进来之后，会有限写入本地的存储，有一个Binlog存储，然后去读，跟被拷贝的进行对比，如果不一致就会进行修改。这跟其他行业的“强一致性”不太一样，我们这个没有做到强一致性，目的是加快写的效率，因为中间加了一层类似消息队列的东西，就是Binlog把读和写隔离了。这里有一个不好的地方，两地数据的状态可能有微小的差距，同步期间可能不一致，这对我们应用来说是可以接受的，比如说修改了一个匿称，并不需要零点几秒就登录、让别人看到我的状态，所以是可以接受的。另外，我们本地存储是用了内存的，机器一旦死机这个数据就没有了，为了加快数据的恢复，我们会定期把数据存储到本地，机器起来之后，会重新把这个数据放到内存里，然后在binlog里面存放数据。

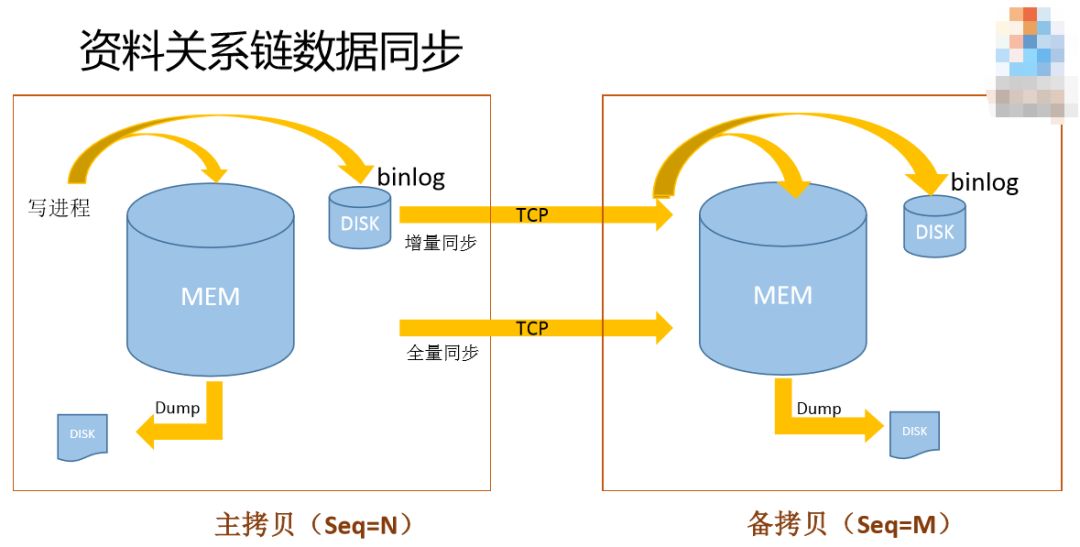

我们看一下这个binlog（见PPT），
其实这里是磁盘存储的，这里我们变成内存的存储。这样做的目的是什么？因为我们读写的要求是非常高的，如果用原来那一套，读写能力完全达不到我们的要求，我们把所有数据都放到内存，加快这里读写的性能。我们通用的服务器大概是128G上面达到每秒3万左右，这个系统上面写已经不是瓶颈了，瓶颈在于网络流量和内存的大小。我们这个机器是万兆的流量，我们的读写已经没有瓶颈了。

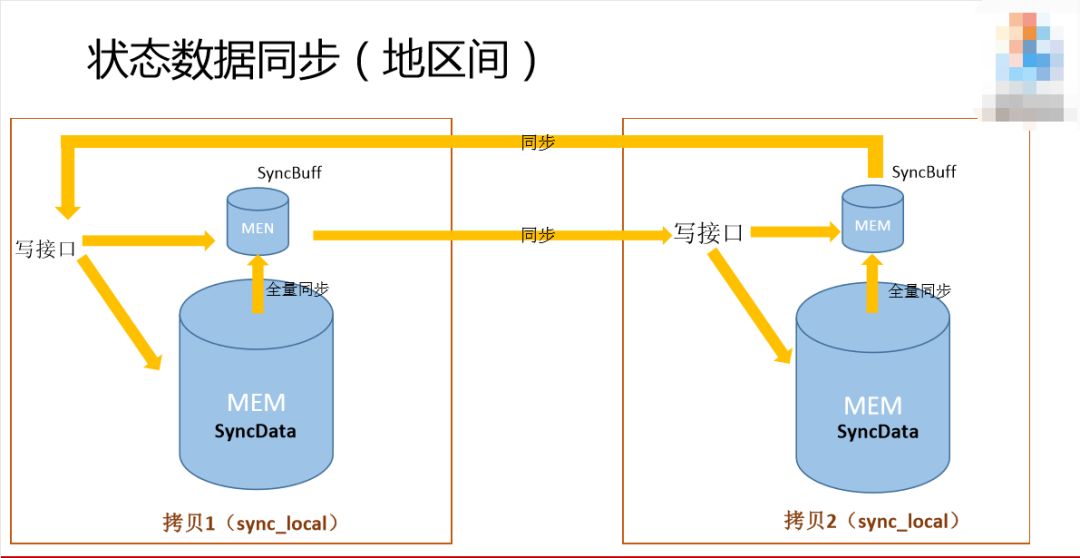

从这张图上可以看，这套状态的数据是比较多的，我们同步的时候可以做到让它恢复的时候慢一点，当然磁盘还是会有一定的系统消耗，为了最大程度的提高读写能力，我们把所有的磁盘全部用起来。
通用的服务器是128G内存，对QQ数据来说没有办法存下来，那怎么办？前面提到多个拷贝的部署，就是为了解决我们请求量的问题。对于容量上的问题怎么解决？就做数据的切分，把存量QQ用户的数据切成很多小份，放在多台服务器上面去。怎么切呢？
通用的做法有两种，也就是现在比较流行的做法，一种是用一致性hash的方法，每个节点对应起来。大家在网上可以搜一下，一致性hash我不做过多介绍。一致性hash的算法是可以通用的，实现上也是比较通用的，如果纯粹用一致性hash，在数据库里面就会把数据全打乱，扩容就有这个问题，数据的迁移非常多，老数据也会在节点之前做迁移，这是不好实现的，实际也会在中间屏蔽迁移的问题，但是它有一个缺点，算法复杂一点，反正我的大脑是不行的，我看到这个key是分析不出来在哪一个结点上面，所以对故障分析不利，没有办法从某一个故障里面看出某一个节点有问题。
第二个方法是号段的切分。号段的切分有利有弊，有利的是可以看到某一个号段在哪一个结点上，但是我们需要额外开发一套系统去维护起来，包括我讲到的扩缩容，系统也专门针对号段做这个系统。实际上我们两套方法都有用，状态方面用了号段切分的方法。

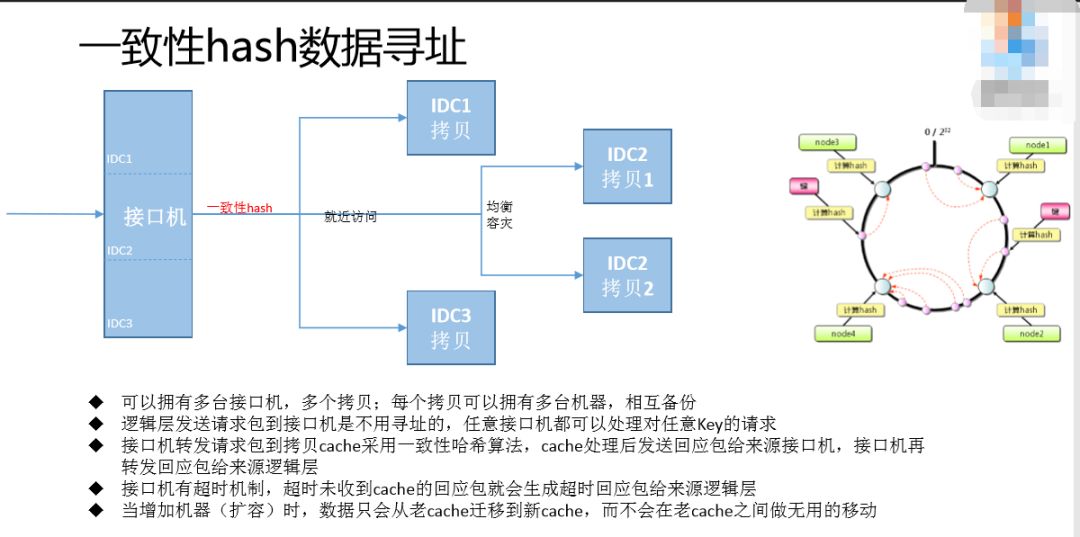

一致性hash的数据寻址，我们不对外部的调用方产生影响，调用方调用每台服务器都一样，从无状态变成有状态。我们找到相对应的符合要求的hash服务器，每一个拷贝都会找，找到以后会做第二步，会做接近的访问，就是前面类似于逻辑层的访问，会就近选择，比如同一个IDC、同一个地区。因为同一个地区可能有多个拷贝，再从多个拷贝里面选择一台服务器。
这是一致性hash的图（见PPT），到处都可以找到这张图，这是比较原始的一致性hash的原理图。我们实际做的时候，扩容的时候、实现的时候加了另外一个环，这个环就是虚拟节点，用来屏蔽掉真正机器的节点和hash之间直接关联，中间多加一层映射层，我们控制的时候数据会在里面不断的挪动。基本上我控制一台机器，会把所有的hash全部打乱掉。大家可以在网上找来具体学习一下。

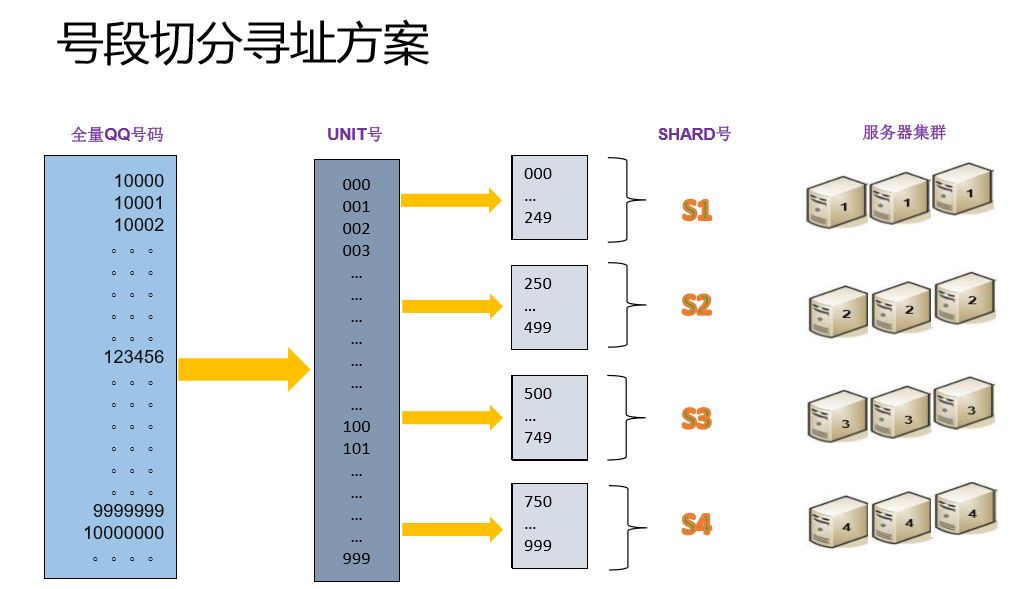

号段的切分寻址方案。一个是全量QQ号码，我们有一个办法，直接在这个号段上面切，这一段切成某一个段、下一段切成某一个段，这种方法在增加新的号段的时候，就必须给新的号段增加存储，就造成一个冷热不均的问题，前面的号码天天登录QQ体验，这里都是老用户，非常热，新的用户就非常冷了，就会有冷热不均的问题。我们的方法是把这三个号段取出来，转变成UNIT号码，再用UNIT号码切分，假设切分成这平均的四个号段，我们分别把这个号段定义成SHARD1、SHARD2、SHARD3、SHARD4，然后就可以有服务器集群用户。为了覆盖大量用户，我同时部署多个拷贝。
我们要建设很多支撑系统，其中一点是热扩容，这是要专门定义和开发的。来看一下我们是怎么做的。

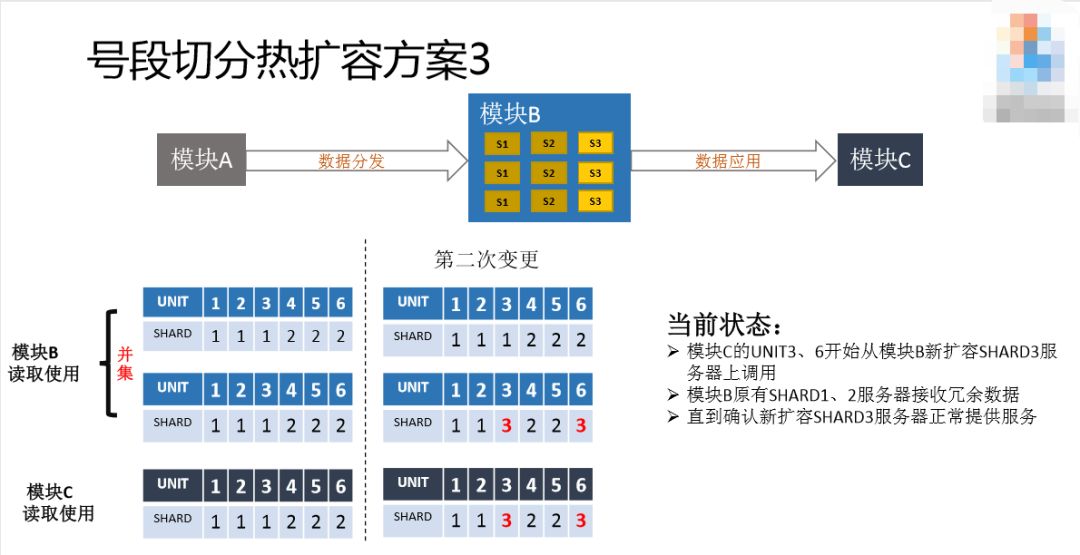

这是一个模型（见PPT），分模块A、模块B、模块C。模块A负责把数据拿过来，提供给模块C这个应用去调用。中间的模块B的配置是怎么做的？前面说到号段的方式，这里是一个配置，我们这里只有三行配置，第一行和第二行配置是给模块B自身用。这是正常情况下，三行数据都是一样的，取出来之后，可以看到这两个取并集，SHARD1负责一二三，SHADR2负责四五六。第三行是给调用去用的，模块C选择调用模块B哪个数据的时候通过这个并集选择，比如这个号段属于UNIT1，那就去UNIT1里面取数据。

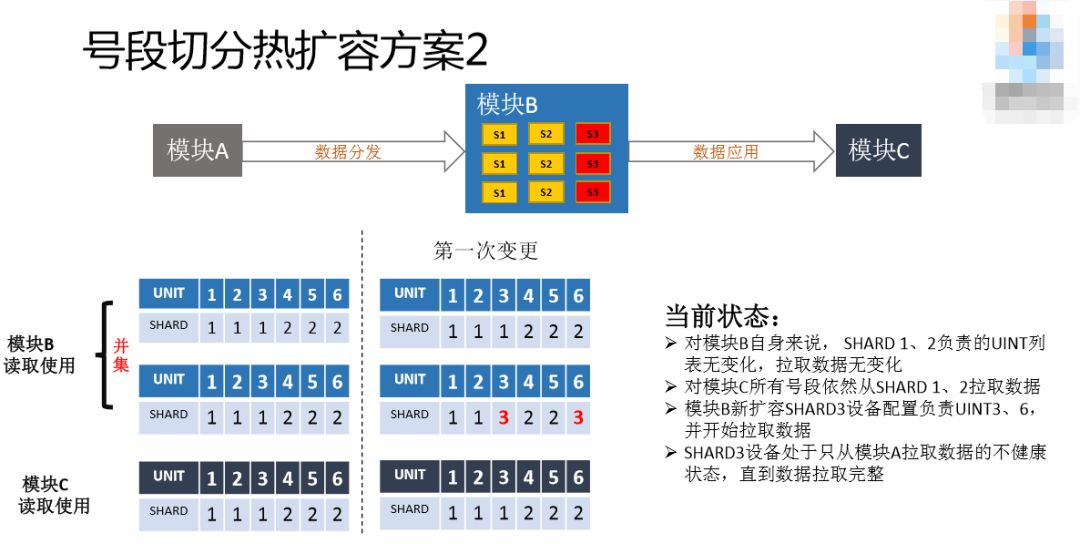

如果不够用了，我通过三台服务器去存储数据，那怎么办？首先做第一次变更，把第二行改掉，增加了SHARD3，用了UNIT6。SHARD1是并集的，所以SHARD1取到的数据，UNIT还是123这三个，SHARD2是456，SHARD3也是456，SHARD3和SHARD2一致，访问数据也还是原来的访问数据，不同的是SHARD3的数据会有提供服务的数据。这其实是数据同步的状态，SHARD3目前不可以提供服务，目前是属于数据同步状态，这时候要等它同步完。
假设同步完了，SHARD3的数据可用了，这时候把第三行改掉，让新扩容的数据、新扩容的服务器提供给模块C，就可以用了。第一行为什么不改呢？第一行是为了防备的，因为可能会回滚。有第一行的数据保证，所以SHARD1和SHARD2的服务器其实还是可以支持全量用户的，一旦发生了意外情况，模块C访问的时候发现UNIT服务有问题，就可以说SHARD3的服务有问题，这时候就回滚，直接把第三方配置再改回来就好了，可以检查一下SHARD3服务器有什么问题。

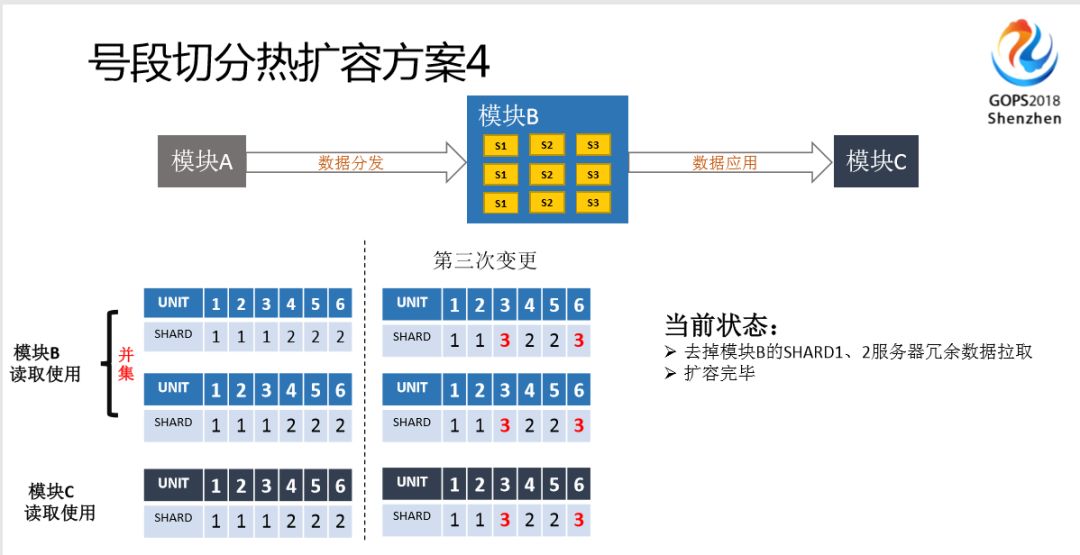

如果没有问题，最后一步才把第一行改掉，这就完成整个扩容的国家。

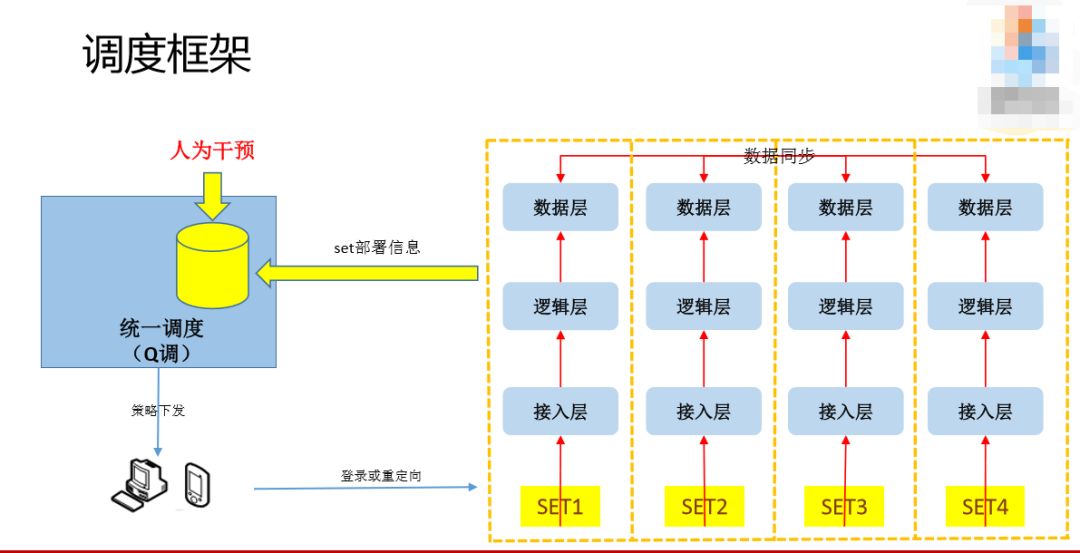

正常情况下，我们根据Set信息统一调度，会根据服务的最优化来分配到你应该登录到哪里去。网络故障了或者哪个地方发生爆炸了，我们可以人为干预，比如说不让用户登录Set1了，我们把Set1的用户和IP在这里面去掉，让调度系统下发的时候不会下发到Set1的机器，这个在线就直接标注到别的地方去了。

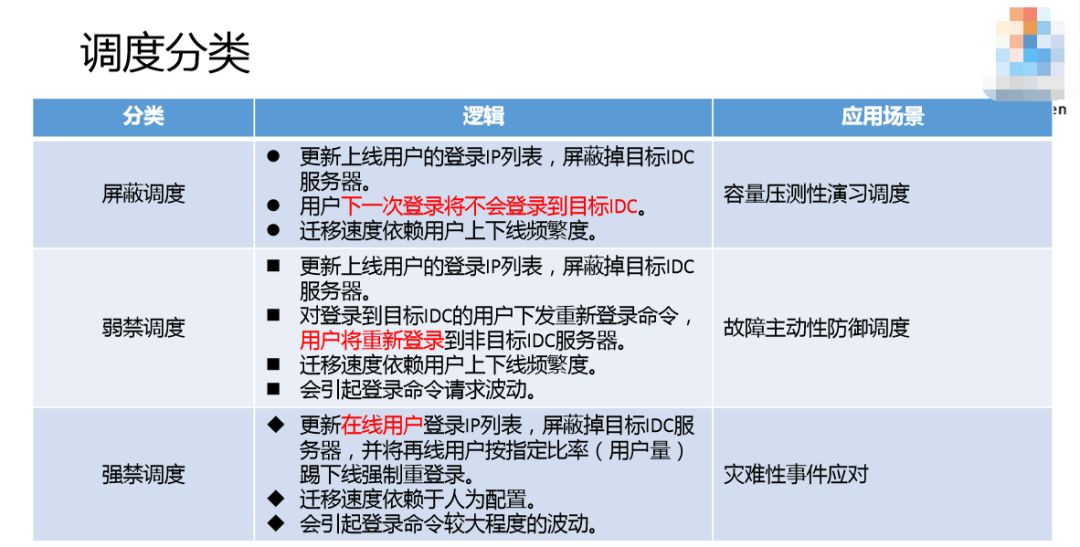

我们根据不同的场景做了三种调度的分类。
-
第一个叫屏蔽调度，用户上线的时候登录了这个IP，实际上已经过滤掉我们的IDC之后的列表，下次登录的时候IP列表就改了，下次登录就不会登到这个新的机器了。
-
第二个叫弱禁调度，用户登录上来更改本地的，这时候不会登录，用新的IP列表重新登录，本次登录是立马生效的。
-
第三叫强禁调度，已经登录的用户，我给你踢下线强制重登录。这种屏蔽的比较慢，等下次才会生效；弱禁调度本次就生效；强禁调度比较快，强制重登录，当然对用户来说是无感知的。
屏蔽调度，我们会压测，因为不知道模块容量够不够，所以会慢慢压它。遇到故障，主动性防御的时候，比如说天津港爆炸了，这时候没有致命的打击，但是风险非常高，所以我们用弱禁调度的方式。如果灾难性事件，比如爆炸真的影响机房了，都死机了，所有用户就要掉线重登录了。
