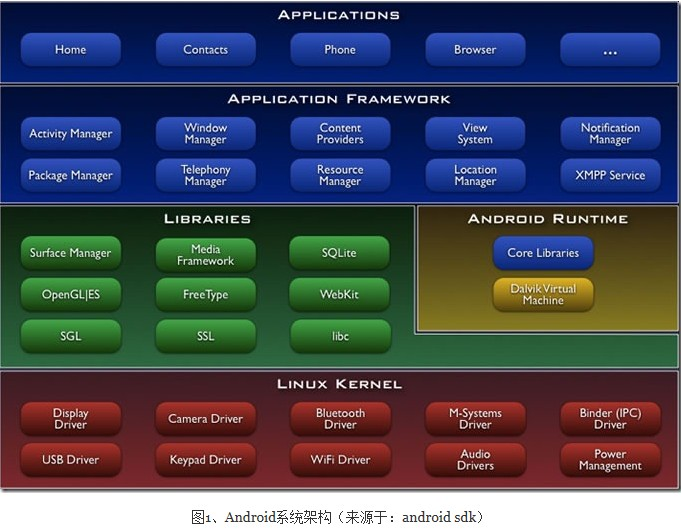

Android系统架构
-
linux内核层： 包含了Linux内核和一些驱动模块（Display、Camera、Bluetooth Driver...）应用层实际上都要调用到Linux内核层去驱动相应的动作
-
Libraries层：提供C/C++动态库（也叫共享库/运行时加载库）、Android运行库。这一层大部分都是用C或C++写的，所以也可以简单地把它看成是
Native层。
- C/C++动态库：绿色部分
- Android运行库：核心库（蓝色部分）和Dalvik虚拟机（5.0之后，Dalvik虚拟机被
ART取代）。
- 核心库提供了Java语言核心库的大多数功能，这样开发者可以使用Java语言来编写Android应用。
- 相较于JVM，Dalvik虚拟机是专门为移动设备定制的，允许在有限的内存中同时运行多个虚拟机的实例，并且每一个Dalvik 应用作为一个独立的Linux进程执行。独立的进程可以防止在虚拟机崩溃的时候所有程序都被关闭。每个应用程序都运行在一个Dalvik虚拟机中。
- 5.0之后，Dalvik虚拟机被
ART取代。在Dalvik下，应用每次运行的时候，字节码都需要通过即时编译器转换为机器码，这会拖慢应用的运行效率，而在ART环境中，应用在第一次安装的时候，字节码就会预先编译成机器码，使其成为真正的本地应用。
-
Application FrameWork应用框架层：这一层大部分用Java语言编写。它是Android平台上Java世界的基石
-
Application应用层：和用户直接交互的就是这些应用程序，它们都是用Java开发的。

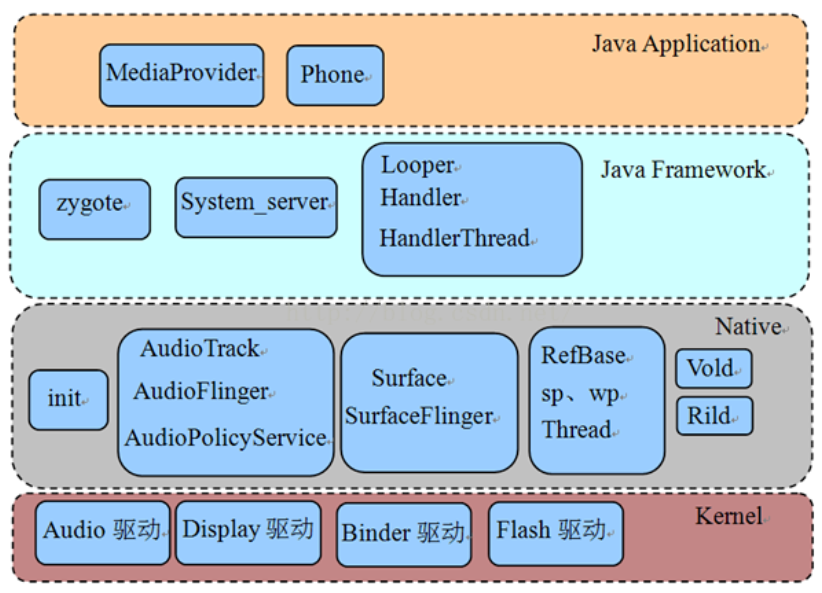

其他版本的架构图
- 硬件抽象层（HAL)： 硬件抽象层是位于操作系统内核与硬件电路之间的接口层，其目的在于将硬件抽象化，为了保护硬件厂商的知识产权，它隐藏了特定平台的硬件接口细节，为操作系统提供虚拟硬件平台，使其具有硬件无关性，可在多种平台上进行移植。 从软硬件测试的角度来看，软硬件的测试工作都可分别基于硬件抽象层来完成，使得软硬件测试工作的并行进行成为可能。通俗来讲，就是将控制硬件的动作放在硬件抽象层中。
Java世界与Native世界的交互
JNI层也是C/C++实现的，本质上也是Native层，这里把它抽离出来是为了更好的理解。Java世界经由JNI层通过IPC方式和Native世界交互。而Android平台上最为神秘的IPC方法就是Binder了，后续会进行介绍。
