NDK避坑指南(2)cmake和ndk-build实现NDK一. 实现NDK的大致步骤 1. 使用Android stu

我们在前面的文章中大致了解了NDK的概念以及NDK的大致组成部分

现在该让我们亲手实现一下NDK了

本文中我将使用Cmake 和 ndk-build来分别实现NDK

一. 实现NDK的大致步骤

实现NDK的完整步骤如下：

创建Android ndk project，使用Native关键字定义Java方法（即需要调用的native方法）
使用javac编译上述 Java源文件（即 .java文件）最终得到 .class文件
通过 javah 命令编译.class文件,最终导出JNI的头文件（.h文件）
用C++实现在 Java中声明的Native方法
Activity加载so库，使用native方法
生成.so库文件
执行代码

我们可以发现实际上实现NDK的步骤和实现JNI的步骤基本是完全一样的

3，4步骤在cmake和ndk-build中自动为我们做好了，我们没必要手动完成，所以可以省去3，4步骤

生成.so文件的操作也是自动完成的，我们也可以省去

所以改变后我们需要手动完成的步骤如下

创建Android ndk project，使用Native关键字声明native方法
用C++实现Native方法
Activity中写加载so库，调用native方法的代码
执行代码

下面我将按照上面的步骤一步步的实现NDK

实现NDK的前提是我们得先配置NDK环境

但是因为环境变量的配置网上很多，所以这里我省略了环境变量的配置的阐述

二.实现NDK的相关配置

1. 使用Android studio自动创建一个Android NDK 项目

Android studio很贴心的为我们提供了自动化创建一个Android NDK 项目的傻瓜式操作

我们只要点击Android studio中的

File -> new -> new project

然后选择下图中的nativeC++，然后和普通的Android project进行一样的操作就行了

2. 手动创建 Android NDK Project

虽然Android studio 提供了自动创建 NDK 项目的功能，可以自动进行NDK所需的配置

但是为了更好的了解 NDK ，也为了需要修改NDK的相关文件时知道怎么修改，我们还是有必要了解怎么进行手动配置

因为我们已经知道了 NDK 的编译工具分为 cmake 和 ndk-build ，所以下面我将分别说明三类配置

通用配置
cmake 配置
ndk-build 配置

注意： 通用配置是一定要配置的，cmake和ndk-build配置只要选择一个就够了

2.1 通用配置

设置 NDK 的路径

在项目的 local.properties 中进行如下的设置

注意：这里的 ndk.dir 要设置成你自己的ndk路径

ndk.dir=/Users/fczhao/Library/Android/sdk/ndk/20.0.5594570

设置是否支持以前的版本

因为我们要操作的Android ndk project 中有许多有悠久的历史，所以使用的还是好多年前的ndk包，为了让 gradle 支持以前的 ndk ，我们可以对gradle进行设置

当然如果你的NDK使用的是现在的版本，可以不进行配置

在项目的 gradle.properties 中进行如下的设置

android.useDeprecatedNdk=true

2.2 cmake 配置

完成cmake配置时，不要忘了配置通用配置

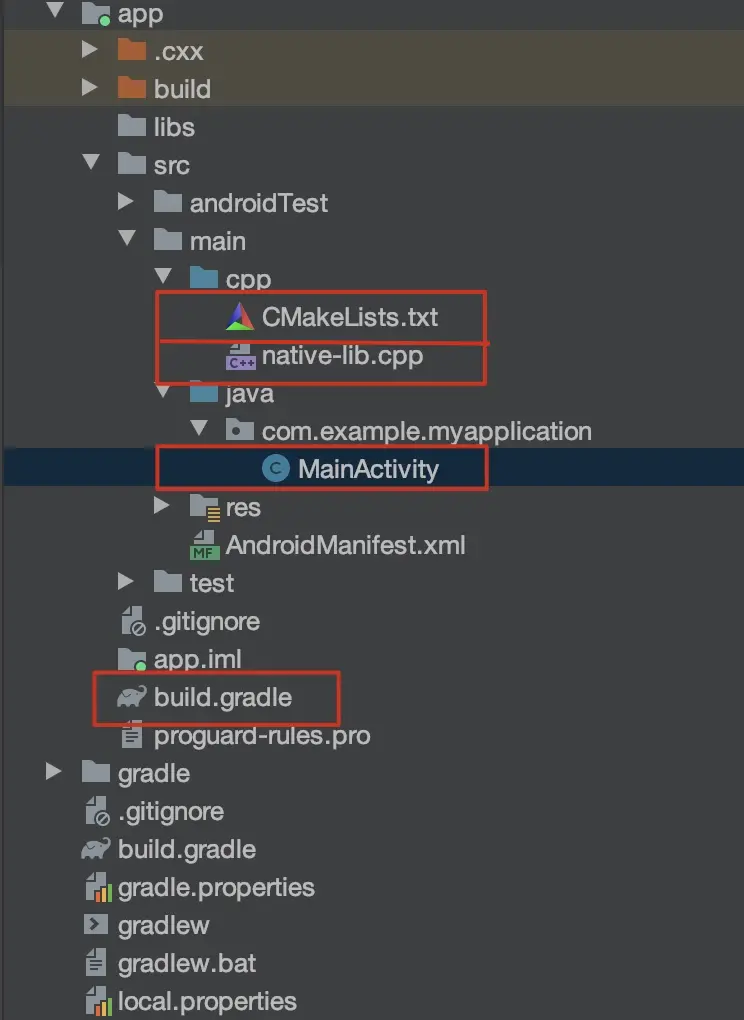

在使用cmake时，我们必须要配置四个文件，在下图中我圈出来了即是这四个文件

同时我也将在下面分别说明他们进行了什么改变

注意：下面我分析的代码是Android studio自动生成的代码

在使用 NDK 的 **module**的 build.gradle 中进行如下的配置

注意：

这里我们的module叫 app，所以在**app**里面进行配置

同时是在module中配置，而不是在 project 中的 build.gradle 中配置

android {
		......
    defaultConfig {
				......
        externalNativeBuild {
            cmake {
                cppFlags ""
            }
        }
    }
        //extenalNativeBuild 是 gradle 的一个属性
        //可以指定 NDK 的配置,里面主要有 cmake 和 ndk-build两个属性
        //cmake 和 ndk-build 中的属性可以指定 cmake 和 ndk-build 的版本，路径等等
    externalNativeBuild {
        cmake {
        		//指定了 CmakeLists.txt 文件的路径
          	//指定了 cmake的版本
            path "src/main/cpp/CMakeLists.txt"
            version "3.10.2"
        }
    }
}

在main 目录下面创建 cpp 目录 , 里面创建两个文件**CmakeLists.txt 和 xxx.cpp**

CMakeLists.txt

这个文件主要配置 cmake ，上面代码中的path指向的就是这个文件的路径

下面的是最基础的配置，即如果要使用cmake，那么一定要在 cmakeList.txt 进行配置的

# 注意：native-lib是Android studio自动生成的，要是喜欢，可以改成其他的名字

# 设置cmake的最小版本
cmake_minimum_required(VERSION 3.4.1)


# add_library
# 可以创建一个so库，同时可以进行下面几个配置
# 1.设置编译后 so文件的名字
# 2.把它设为 静态库（Static） 或 共享库/动态库（shared）
# 3.提供这个库的源码所在的 相对路径

# 也可以定义多个库，Gradle会自动将共享库与APK打包在一起

add_library(
						 # 设置编译后 so 库 的名字，这里名字设置为 native-lib
						 # .so 文件可以和 .cpp 文件的名字不同，即我这里可以不用 native-lib 这个名字
             native-lib

             # 设置生成的文件为共享库，即 so 文件，这里生成 native-lib.so
             # NDK中的library分为 静态库（static）和共享库（shared）
             # 如果要生成静态库，这里设置为 STATIC ，生成后文件为 native-lib.a
             SHARED

             # 源文件的相对路径，即要被编译的文件路径
             # 有这个，我们其实可以把 xxx.cpp 放在任何位置，但是一般我们都放在 main/cpp下面
             # 这个cpp文件的路径可以有多个，即多个cpp文件编译到成一个so文件
             native-lib.cpp )


# find_library
# 从系统库中搜索指定的依赖并设置它的别名
# 这里我们从系统查找 log 库，并把他的别名设置为 log-lib

# 由于默认情况下CMake在搜索路径中包含系统库，因此只需要指定要添加的依赖库的名称即可
# 在完成编译之前，CMake会检查该库是否存在

find_library(
							# 设置该依赖库的别名
              log-lib

              # 指定您要CMake查找的的依赖库的名称
              log )

# target_link_libraries
# 配置库的依赖关系
# 可以依赖多个库，比如可以依赖下面的几个
# 1. 自己在项目中定义的库
# 2. 依赖的第三方库
# 3. 系统库

target_link_libraries( # 指定需要这些依赖的源文件
                       native-lib

                       # 依赖库，可以是多个
                       ${log-lib} )

xxx.cpp 这个文件就是我们要进行调用的 C++ 代码

这里是 native-lib.cpp , 里面的大致代码如下

#include <jni.h>
#include <string>
//导入C++的头文件

extern "C" JNIEXPORT jstring JNICALL
Java_com_example_ndk_1test_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

xxx.cpp 中的一些注意事项：

extern "C" JNIEXPORT jstring JNICALL Java_com_example_ndk_1test_MainActivity_stringFromJNI

看起来很长，实际上我们可以把它分成三部分：

extern "C"

这个表示使用C语言的方式来进行编译

每个方法都需要这个来定义，但是如果我们有多个方法时，可以使用**extern "C"{...} **来定义

extern "C"{
JNIEXPORT jstring JNICALL
Java_com_example_myapplication_MainActivity_stringFromJNI(...) {...}

JNIEXPORT jstring
JNICALL Java_com_example_myapplication_MainActivity_sayHelloWorld(...) {...}
}

JNIEXPORT jstring

这个声明了该方法的返回类型，这里的返回类型为 string

JNI中的返回类型和Java，C++中的不太一样，具体的可以去网上查一下
JNICALL Java_com_example_ndk_1test_MainActivity_stringFromJNI

这里实际上是标志了我们要JNI要调用方法（或者说我们要用C++覆写的native方法）的具体路径

这个实际上也是由三个部分组成

a. Java 标识了这个是Java方法，J一定要大写

b. 包名，com_example_ndk_1test_MainActivity是我们的包名

c. 方法名 stringFromJNI是我们要覆写的方法名

如果仔细观察，会发现路径中有 _ 和 _1这两个东西，那这两个东西到底是什么呢，实际上在Java包名转换成这个的过程中有下面两个规则

a. 包中的 .会替换为_

b. 包中的_会替换为_1

所以我们原来的包名是com.example.ndk_test.MainActivity.stringFromJNI转换后变成了com_example_ndk_1test_MainActivity_stringFromJNI

2.3 ndk-build 配置

在完成ndk-build时，不要忘记配置通用配置

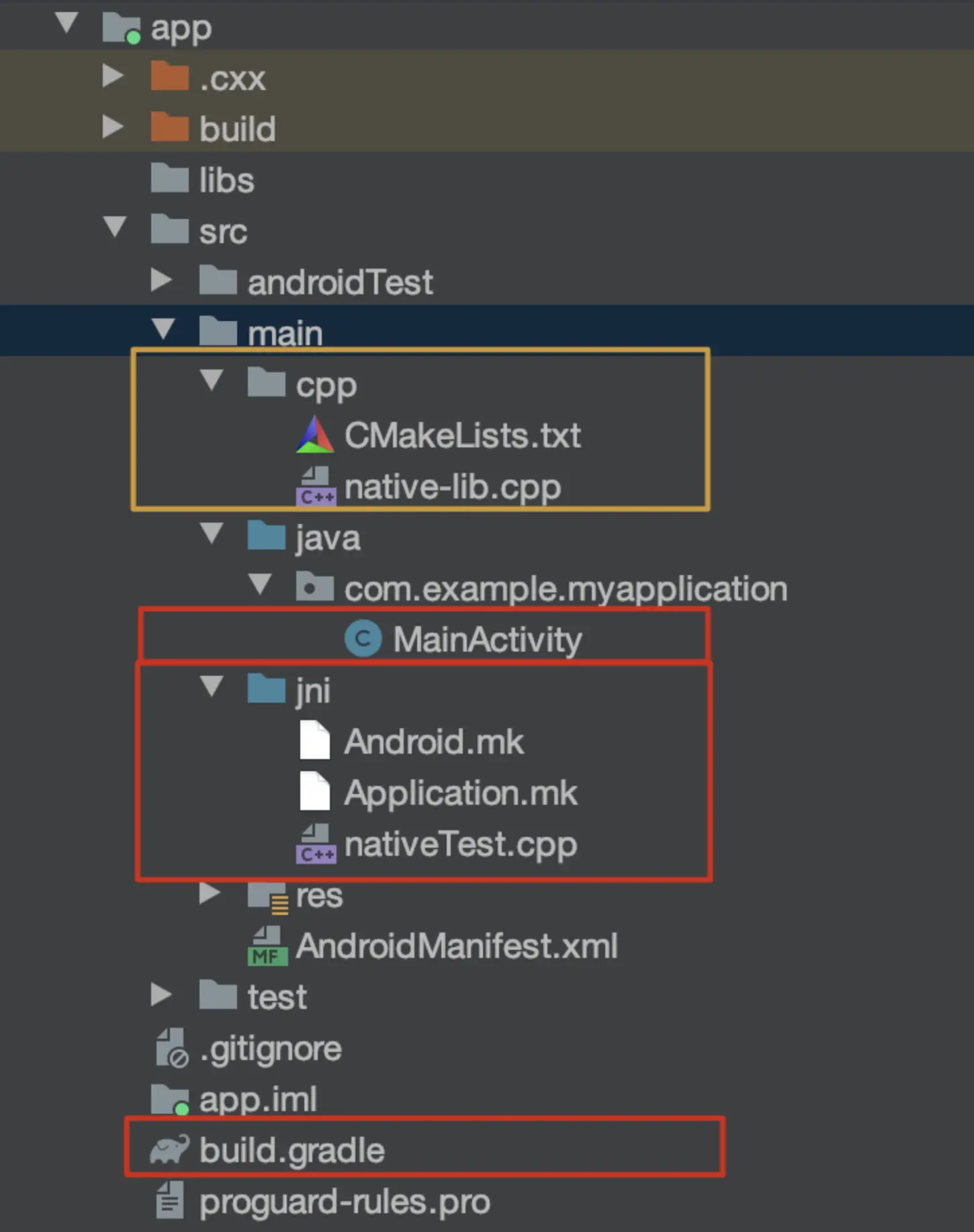

在ndk-build中，我们要修改的文件如图所示：

红色部分是我们要进行修改的
黄色部分是我们要删除的，因为黄色部分是Android studio自动生成的关于cmake实现的部分，我们这里要使用ndk-build，拿来没用，所以要删除

下面我将依次分析红色部分的内容：

module中的build.gradle

在这里我们声明我们要使用ndk-build

代码如下：

android {
		...
    defaultConfig {
      ...
//				这里注释掉，因为这里是Android studio 自动生成的关于cmake的代码
//        externalNativeBuild {
//            cmake {
//                cppFlags ""
//            }
//        }
    }
		...

    externalNativeBuild {

//        cmake {
//            path "src/main/cpp/CMakeLists.txt"
//            version "3.10.2"
//        }

//			ndkBuild path是 Android.mk文件的路径
        ndkBuild{
            path 'src/main/jni/Android.mk'
        }
    }
}

创建jni文件夹，里面创建Android.mk,Application.mk,xxx.cpp

Android.mk

  # 这个是源文件的路径，call my-dir表示了返回当前Android.mk所在的目录
  LOCAL_PATH := $(call my-dir)

  # 清除许多 LOCAL_XXX 变量
  # 注意：不会清除 LOCAL_PATH
  include $(CLEAR_VARS)

  # LOCAL_MODULE 变量存储要构建的模块的名称
  # 这里最终会生成叫 libnative-lib.so 的文件
  LOCAL_MODULE := native-lib

  # 源文件名字
  # 可以有多个源文件，使用空格隔开
  LOCAL_SRC_FILES := native-lib.cpp

  # 指定编译出什么二进制文件
  # 这里编译出共享库，即:.so文件
  # 编译出静态库可以使用： BUILD_STATIC_LIBRARY
  include $(BUILD_SHARED_LIBRARY)

Application.mk

# 定义生成的二进制文件要生成的CPU架构
# 这里指定生成 arm64-v8a 可以用的二进制文件
APP_ABI := arm64-v8a

# 定义可以使用该二进制文件的Android版本
# 注意：比 android:minSdkVersion 值大时，会有警告
APP_PLATFORM := android-21

# 默认情况下，ndk-build 假定 Android.mk 文件位于项目根目录的相对路径 jni/Android.mk 中。
# 要从其他位置加载 Android.mk 文件，将 APP_BUILD_SCRIPT 设置为 Android.mk 文件的绝对路径。
APP_BUILD_SCRIPT

# 没有这个会出现error: no template named 'pair'的问题
APP_STL := c++_shared

native-lib.cpp

这里的cpp实际上和上面cmake中的是完全一样的，这里我也特地把他命名为cmake中的，具体要注意的事情参考上面cmake中的即可

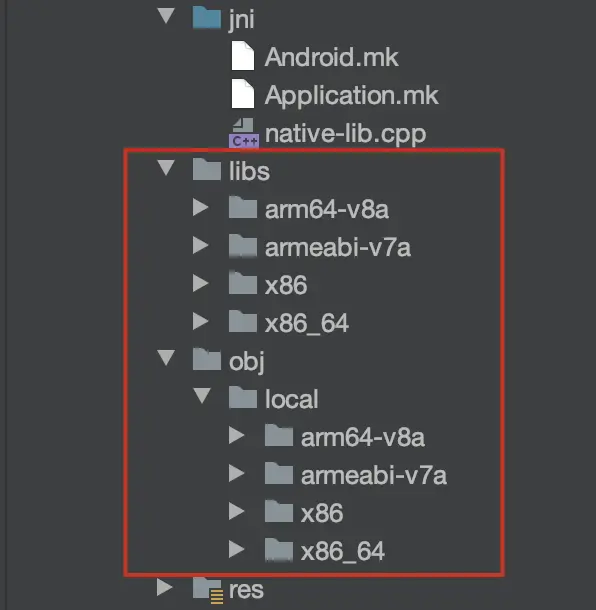

到了这一步（完成Android.mk, Application.mk , xxx.cpp的配置后），我们就可以生产.so文件了

命令行进入jni目录下，输入ndk-build即可

可能输入后，会有一些问题，关于这些问题，我将在后面的博客中进行阐述
MainActivity

MainActivity中的设置也是和cmake中的一样的，ndk-build 中我也特地把生成.so文件命名为cmake中的

三. 使用cmake来实现ndk

现在我们已经知道了cmake实现NDK的一些东西了，下面让我们尝试自己动手实现一下

cmake为我们减少了很多的复杂操作，所以我们只需要三步就可以实现NDK

声明Native方法
实现Native方法，经过一系列操作，最终生成.so 文件
加载.so文件，调用Native方法

下面我将具体的讲述每一个步骤是怎么实现的：

1 在Activity中定义一个`native`方法

public class MainActivity extends AppCompatActivity {

		//定义Native方法
    public native String stringFromJNI();
}

2. 用C++实现Native方法

注意：是在**cmakeLists.txt中add_library指定的位置实现**

如在上面我们指定了 native-lib.cpp会被我们编译

那么我们只能在native-lib.cpp中实现Native方法，否则我们写的 C++ 代码没有任何作用

   add_library(
   					......
            native-lib.cpp )

并且注意覆写的方法名是否正确，如上文的

extern "C" JNIEXPORT jstring JNICALL Java_com_example_myapplication_MainActivity_stringFromJNI

但是我们可以发现这个方法名太长了，所以Android studio 也提供了很简便的方法来自动生成方法名

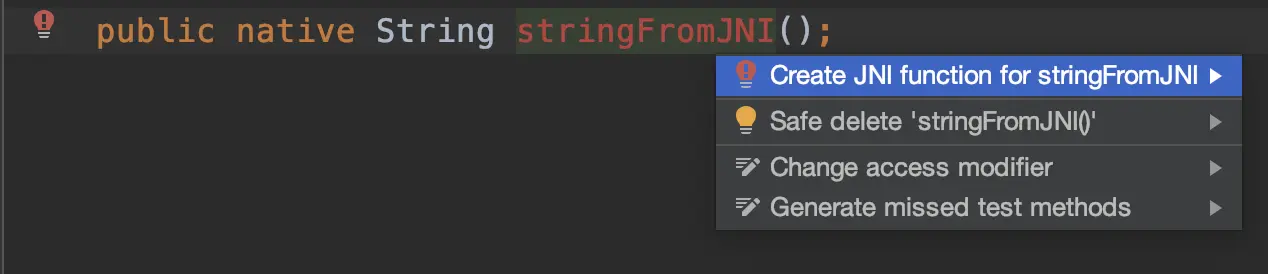

我们在Activity中的Native方法，按下option + enter

然后就会自动生成下面的代码

extern "C"
JNIEXPORT jstring JNICALL
Java_com_example_myapplication_MainActivity_stringFromJNI(JNIEnv *env, jobject thiz) {
    // TODO: implement stringFromJNI()
}

然后我们在里面写我们需要实现的C++代码即可

这里我们返回一个 "Hello Wrold ，this is from C++ "

extern "C"
JNIEXPORT jstring JNICALL
Java_com_example_myapplication_MainActivity_stringFromJNI(JNIEnv *env, jobject thiz) {
     std::string hello = "Hello Wrold ，this is from C++  ";
    return env->NewStringUTF(hello.c_str());
}

3. 在Activity中调用相应的库（共享库或者静态库）

//加载so文件
  static {
        System.loadLibrary("native-lib");
    }

4. 调用Native方法

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);

    TextView tv = findViewById(R.id.sample_text);

  	//调用这个方法
    tv.setText(stringFromJNI());
}

最后运行这个Android project

因为我们在上面的Activity中把stringFromJNI的值设置给了TextView，所以可以显示Hello Wrold ，this is from C++

5. `.so`文件

这个过程看起来挺简单的，但是如果我们看了上面的步骤：

声明Native方法
实现Native方法，经过一系列操作，最终生成.so 文件
加载.so文件
调用Native方法

会发现这样一个问题，我们在这个过程中的需要的 .so文件去哪里了呢?

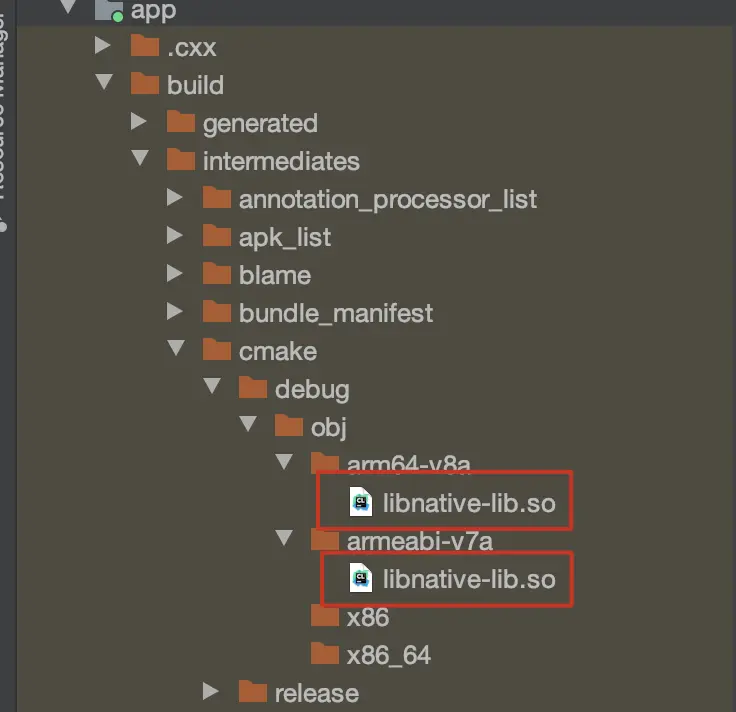

实际上，如果我们仔细寻找，可以在**app/build/intermediates/cmake**目录下找到，如下图：

因为我是在app这个module中使用了ndk，所以这里是app，app改成你使用了ndk的module就行了

5.1 验证Activity调用的是 `.so`文件

但是为了更好的了解NDK的实现过程，以及确定Activity的确是调用 .so 库，而不是直接调用 C++ 代码

所以我们可以使用这样的思路来验证：

使编译的.cpp文件与生成的.so文件不同名，Activity加载.cpp名字的文件，看是否可以运行

我们使用下面的步骤来进行验证

修改cmakeLists.txt

我们上面已经知道，cmakeLists.txt决定了cmake的编译

所以我们修改生成.so文件的相关代码，实现.cpp与.so不同名

add_library(
						 # 设置编译后 so 库 的名字，这里名字设置为 native-test
						 # 最后会生成 libnative-test.so
						 # 这里我们让 .cpp 与 .so 不同名
             native-test

             native-lib.cpp
)

target_link_libraries(
											 # 这里必须与 .so 文件同名
                       native-test
                       ...	)

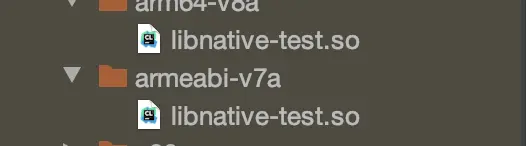

然后我们到cmake目录下去找，看到生成了libnative-test.so

然后Activity还是上面的代码，加载 native-lib文件

static {
    System.loadLibrary("native-lib");
}

运行代码，会发现有这样的报错：

 java.lang.UnsatisfiedLinkError:
 ......
 couldn't find "libnative-lib.so"

这里我们就可以完全明白了 Activity中调用的是 .so文件，而不是直接调用C++代码

我们把代码改成 native-test后，运行成功

static {
    System.loadLibrary("native-test");
}

四. 使用`ndk-build`实现NDK

这里我将使用ndk-build来实现NDK，ndk-build中的很多注意事项，实际上在上面的配置和cmake实现NDK过程中已经很清楚的说明了，所以已经说过的提示，这里将不赘述

1. 使用`Android studio`创建`project`

因为Android studio中现在默认使用cmake，所以自动创建的是已经配置好的cmake环境，我们这里使用ndk-build，需要对project进行一些改变，如下：

删除cpp目录下所有文件
建立jni目录
jni目录下建立三个文件，Android.mk,Application.mk,xxx.cpp，这里的xxx.cpp为了方便，也为了保留native-lib.cpp中的JNI语句方便以后我们参考，我们可以直接把cpp目录下的native-lib.cpp弄过来
其他的配置将在下面说明

2. gradle.properties

因为ndk-build常在历史很久的项目中使用，所以一般使用的都是几年前的NDK，为了让Android studio 支持以前的NDK，我们必须写这个

android.useDeprecatedNdk = true

3. module`中的`build.gradle

android {
		...
    defaultConfig {
      ...
//				这里注释掉，因为这里是Android studio 自动生成的关于cmake的代码
//        externalNativeBuild {
//            cmake {
//                cppFlags ""
//            }
//        }
    }
		...
    externalNativeBuild {

//        cmake {
//            path "src/main/cpp/CMakeLists.txt"
//            version "3.10.2"
//        }
//			ndkBuild path是 Android.mk文件的路径
        ndkBuild{
            path 'src/main/jni/Android.mk'
        }
    }
}

4. `jni`目录下的配置

Android.mk

 # 这个是源文件的路径，call my-dir表示了返回当前Android.mk所在的目录
  LOCAL_PATH := $(call my-dir)

  # 清除许多 LOCAL_XXX 变量
  # 注意：不会清除 LOCAL_PATH
  include $(CLEAR_VARS)

  # LOCAL_MODULE 变量存储要构建的模块的名称
  # 这里最终会生成叫 libnative-lib.so 的文件
  LOCAL_MODULE := native-lib

  # 源文件名字
  # 可以有多个源文件，使用空格隔开
  LOCAL_SRC_FILES := native-lib.cpp

  # 指定编译出什么二进制文件
  # 这里编译出共享库，即:.so文件
  # 编译出静态库可以使用： BUILD_STATIC_LIBRARY
  include $(BUILD_SHARED_LIBRARY)

jni目录下的Application.mk

# 定义生成的二进制文件要生成的CPU架构
# 这里指定生成使用CPU架构都可以用的二进制文件
APP_ABI := all

# 定义可以使用该二进制文件的Android版本
# 注意：比 android:minSdkVersion 值大时，会有警告
APP_PLATFORM := android-21

# 默认情况下，ndk-build 假定 Android.mk 文件位于项目根目录的相对路径 jni/Android.mk 中。
# 要从其他位置加载 Android.mk 文件，将 APP_BUILD_SCRIPT 设置为 Android.mk 文件的绝对路径。
APP_BUILD_SCRIPT

# 没有这个会出现error: no template named 'pair'的问题
APP_STL := c++_shared

jni目录下的native-lib.cpp

#include <jni.h>
#include <string>

//因为只声明了这个方法，所以这里只实现了stringFromJNI方法
//native方法的实现按照这个的格式即可
extern "C" JNIEXPORT jstring JNICALL
Java_com_example_myapplication_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello , this is from C11 ";
    return env->NewStringUTF(hello.c_str());
}

JNI语法中的一些注意点在上面的cmake部分已经强调了，这里不再赘述

5. 加载`so`库调用`native`方法

public class MainActivity extends Activity {

    // 加载 so 库
  	// 这里的名字一定和 Android.mk 中 LOCAL_MODULE 相同
	  // 如：LOCAL_MODULE := native-lib
    static {
        System.loadLibrary("native-lib");
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        // 调用native方法
        TextView tv = findViewById(R.id.sample_text);
        tv.setText(stringFromJNI());
    }
  	//声明native方法
    public native String stringFromJNI();
}

6. `so`库

命令行进入jni目录，输入ndk-build即可

 fczhao@iMac  ~/SelfCode/Android/MyApplication/app/src/main/jni  ndk-build                                                                                                                                                          ✔  509  13:09:44
Android NDK: WARNING: APP_PLATFORM android-28 is higher than android:minSdkVersion 1 in /Users/fczhao/SelfCode/Android/MyApplication/app/src/main/AndroidManifest.xml. NDK binaries will *not* be compatible with devices older than android-28. See https://android.googlesource.com/platform/ndk/+/master/docs/user/common_problems.md for more information.
[arm64-v8a] Compile++      : native-lib <= native-lib.cpp
[arm64-v8a] SharedLibrary  : libnative-lib.so
[arm64-v8a] Install        : libnative-lib.so => libs/arm64-v8a/libnative-lib.so
[arm64-v8a] Install        : libc++_shared.so => libs/arm64-v8a/libc++_shared.so
[x86_64] Compile++      : native-lib <= native-lib.cpp
[x86_64] SharedLibrary  : libnative-lib.so
[x86_64] Install        : libnative-lib.so => libs/x86_64/libnative-lib.so
[x86_64] Install        : libc++_shared.so => libs/x86_64/libc++_shared.so
[armeabi-v7a] Compile++ thumb: native-lib <= native-lib.cpp
[armeabi-v7a] SharedLibrary  : libnative-lib.so
[armeabi-v7a] Install        : libnative-lib.so => libs/armeabi-v7a/libnative-lib.so
[armeabi-v7a] Install        : libc++_shared.so => libs/armeabi-v7a/libc++_shared.so
[x86] Compile++      : native-lib <= native-lib.cpp
[x86] SharedLibrary  : libnative-lib.so
[x86] Install        : libnative-lib.so => libs/x86/libnative-lib.so
[x86] Install        : libc++_shared.so => libs/x86/libc++_shared.so

我们可以看到他们生成了：x86,x86_64,arm64-v8a,armeabi-v7a的``so`文件

可以看见创建了libs , obj，两个目录来存放生成的so文件

最后运行Android studio project即可

NDK避坑指南(2)cmake和ndk-build实现NDK

一. 实现NDK的大致步骤

二.实现NDK的相关配置

1. 使用Android studio自动创建一个Android NDK 项目

2. 手动创建 Android NDK Project

2.1 通用配置

2.2 cmake 配置

2.3 ndk-build 配置

三. 使用cmake来实现ndk

1 在Activity中定义一个native方法

2. 用C++实现Native方法

3. 在Activity中调用 相应的库（共享库或者静态库）

4. 调用Native方法

5. .so文件

5.1 验证Activity调用的是 .so文件

四. 使用ndk-build实现NDK

1. 使用Android studio创建project

2. gradle.properties

3. module中的build.gradle

4. jni目录下的配置

5. 加载so库 调用native方法

6. so库
