我所理解的 Block

作者：bool周 原文链接：我所理解的 Block

关于 block 的文章，网上已经有很多了。我这里只是将这个知识点再梳理一下，从 block 使用到底层原理。毕竟年纪大了，容易忘事。

抛砖引玉

围绕 block 所产生的问题，太多太多。这里我将这些问题罗列出来，如果你对某些问题感到懵逼，可以在下文中找到答案。找不到，私信我。

• 为什么要用 block？毕竟它的语法难记，还容易产生内存泄漏。
• block 的各种书写格式，你是否了解？
• 按内存区这一维度划分，block 可以分为哪几种类型，如何定义的？
• block 是 Objective-C 对象吗？
• block 内部实现原理是怎样的？
• 怎样写会造成循环引用，又是如何避免循环引用？
• 如果以上问题你都了解，可以不用往下看了。

为什么使用 Block

block 的唯一好处就是：使代码变得更简洁。

我们可以向一个方法以参数的形式传递一个 block，作为方法的 callback 函数。类似于向方法传递一个函数指针。这样就不必再声明一个新的方法，并调用，在一定程度上简化了代码。下面有一个例子：

使用 notification 时，常规方式是注册一个 selector 并实现对应的方法，像这样：

- (void)viewDidLoad {
   [super viewDidLoad];
    [[NSNotificationCenter defaultCenter] addObserver:self
        selector:@selector(keyboardWillShow:)
        name:UIKeyboardWillShowNotification object:nil];
}

- (void)keyboardWillShow:(NSNotification *)notification {
    // Notification-handling code goes here.
}

如果使用 block，可以写成这样：

- (void)viewDidLoad {
    [super viewDidLoad];
    [[NSNotificationCenter defaultCenter] addObserverForName:UIKeyboardWillShowNotification
         object:nil queue:[NSOperationQueue mainQueue] usingBlock:^(NSNotification *notif) {
             // Notification-handling code goes here.
    }];
}

另外一个简化代码的特性就是，block 可以捕获外部变量。这样就不必再以参数的形式传递，简化的方法的定义和调用。

Block 长什么样

在最初接触 block 时，我经常写不对，它的语法太另类。fucking block syntax 提供了各种 block 的写法，我这里就直接照搬过来了。

• 作为局部变量

returnType (^blockName)(parameterTypes) = ^returnType(parameters) {...};

• 作为属性（property）

@property (nonatomic, copy, nullability) returnType (^blockName)(parameterTypes);

• 定义方法时，作为方法参数

- (void)someMethodThatTakesABlock:(returnType (^nullability)(parameterTypes))blockName;

• 调用方法时，作为参数传递

[someObject someMethodThatTakesABlock:^returnType (parameters) {...}];

• 作为类型别名 （typedef），增加代码可读性

typedef returnType (^TypeName)(parameterTypes);
TypeName blockName = ^returnType(parameters) {...};

Block 内部原理是怎样的

在编译时，编译器会将 block 语法转化成 C 的源代码，再将这部分 C 的源代码编译为编译器处理的代码。我们可以使用 clange (LLVM 编译器) 来完成 "将 block 语法转化为 C++ 源代码 (本质还是 C)" 这一阶段。具体命令如下：

clang -rewrite-objc 源代码文件名

1.一个简单 Block 的结构

下面我们转化一段 OC 代码来分析 block。

使用 clang -rewrite-objc main.m 转化如下代码：

int main(int argc, char * argv[]) {
    void (^myBlock) (void) = ^{printf("test block");};
    myBlock();

    return 0;
}

转化接入后是下面这个样子（主要代码）。因为语法和命名的关系，代码看着很乱，但是逻辑很清晰。为了方便理解，我加了部分注释。

// block 结构体。可以理解为 'block' 这种类型的基本结构
struct __block_impl {
  void *isa;
  int Flags;
  int Reserved;
  void *FuncPtr;
};

// 整个 block 的结构，命名有点歧义，理解即可
struct __main_block_impl_0 {
  struct __block_impl impl;	 // __block_impl 类型的成员变量
  struct __main_block_desc_0* Desc; // Desc 指针

  // 构造函数主要是为两个成员变量赋值
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

// block 的代码块，实际执行部分
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
	printf("test block");
}

// 版本升级所需的区域和 block 大小。不懂也没关系
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

// main 方法
int main(int argc, char * argv[]) {

	 // 定义 block
    void (*myBlock) (void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA));

    // 执行 block
    ((void (*)(__block_impl *))((__block_impl *)myBlock)->FuncPtr)((__block_impl *)myBlock);

    return 0;
}

上述代码中，定义了三个结构体：block 基本结构 __block_impl、Desc 指针 __main_block_desc_0、整个 block 的结构 __main_block_impl_0。其中 __main_block_impl_0 包含两个成员变量，分别为 __block_impl 结构体实例和 __main_block_desc_0 指针。

上述还定义了两个方法：block 实际执行方法 __main_block_func_0 和 main() 方法。

__main_block_func_0 方法为输出对应的字符串（"test block"）。

main 方法主要分为两步：

定义 block。将 block 实际执行方法，也就是 __main_block_func_0 的函数指针和 __main_block_desc_0_DATA 的地址传入 __main_block_desc_0 的构造方法，构造成一个完整的 block。根据定义可以看出 __main_block_desc_0 初始化时所有的大小为 __main_block_impl_0 结构体大小。

执行 block。实际可以简化为 *myBlock->impl.FuncPtr，就是调用对应的方法。

了解了这个基本结构，后面的都是在这基础上追加部分代码，很容易理解。

2.Block 结构与 isa 指针

在上述代码中，我们可以看出 block 结构体，也就是 __block_impl 中有一个 isa 指针。我们先来看看这个 isa 指针。

“id" 这一变量类型用于存储 OC 对象。在 runtime.h 中，它的定义如下：

typedef struct objc_objct {
	Class isa;
} *id;

Class 类型属于一个结构体指针类型，定义为：

typedef struct objc_class *Class

objc_class 结构体定义如下：

struct objc_class {
	Class isa;
}

综上可知，OC 中每个类的结构体就是基于 objc_class 结构体。

在上面可以看到这样一段代码：

impl.isa = &_NSConcreteStackBlock;

isa 被赋值为 _NSConcreteStackBlock 类型的指针。那么 _NSConcreteStackBlock 又是什么？通过 debug 界面我们可以看到如下情况 ：

block 一供有三种类型，分别为 __NSGlobalBlock__、__NSStackBlock__、__NSMallocBlock__，这三种类型后面会详细解释。这里转化的代码和 debug 界面显示的类型不一样，但是基本类型以信仰，都是 Class 类型，不必纠结。

可以看出 _NSConcreteStackBlock 实际是 Class 类型。那么，block 本质就是 Objective-c 对象。

3.捕获自动变量

我们将源代码改为如下情况：

int main(int argc, char * argv[]) {
	 int val = 10;
    void (^myBlock) (void) = ^{printf("value is %i", val);};
    myBlock();

    return 0;
}

使用 clang 进行转化。我们只看转化后的关键部分。即整个 block 结构：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  int val;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _val, int flags=0) : val(_val) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  int val = __cself->val;
	printf("value is %i", val);
}

可以看到局部变量 val 被自动追加到了 __main_block_impl_0 结构体中，并在构造函数中添加了参数。通过构造函数初始化 block 时，会将外部变量捕获进来。这里捕获的是引用，所以在 block 内部改变局部变量的值之后，并不会传出去。

4.关于 __block

正常情况下，block 捕获的变量是不可以修改的。但是有两种方式可以让其修改：

• 使用静态变量、静态全局变量、全局变量。因为前两个生成在静态数据区，最后一个生成在堆区。它们都不会随着 block 栈的消失而被释放。出了 block 作用域依然有效。但是平时使用这种变量诸多不变。
• 使用 __block 关键字修饰。它类似于 static、auto 和 register 这些关键字，主要来指定变量存储在哪个区域。

为什么使用 __block 关键字修饰之后就可以修改。我们使用 clang 转化如下一段代码：

int main(int argc, char * argv[]) {
	 __block int val = 10;
    void (^myBlock) (void) = ^{val = 20;};
    myBlock();

    return 0;
}

转换后如下，可以看出加了一句 __block 多了很多代码，依然是代码很乱，但是逻辑很清晰，我们只看主要部分 ：

struct __Block_byref_val_0 {
  void *__isa;
__Block_byref_val_0 *__forwarding;
 int __flags;
 int __size;
 int val;
};

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __Block_byref_val_0 *val; // by ref
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, __Block_byref_val_0 *_val, int flags=0) : val(_val->__forwarding) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
  	__Block_byref_val_0 *val = __cself->val; // bound by ref
	(val->__forwarding->val) = 20;
}

static void __main_block_copy_0(struct __main_block_impl_0*dst, struct __main_block_impl_0*src) {
	_Block_object_assign((void*)&dst->val, (void*)src->val, 8/*BLOCK_FIELD_IS_BYREF*/);
}

static void __main_block_dispose_0(struct __main_block_impl_0*src) {
	_Block_object_dispose((void*)src->val, 8/*BLOCK_FIELD_IS_BYREF*/);
}

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
  void (*copy)(struct __main_block_impl_0*, struct __main_block_impl_0*);
  void (*dispose)(struct __main_block_impl_0*);
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0), __main_block_copy_0, __main_block_dispose_0};

int main(int argc, char * argv[]) {
    __attribute__((__blocks__(byref))) __Block_byref_val_0 val = {(void*)0,(__Block_byref_val_0 *)&val, 0, sizeof(__Block_byref_val_0), 10};

    void (*myBlock) (void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_val_0 *)&val, 570425344));

    ((void (*)(__block_impl *))((__block_impl *)myBlock)->FuncPtr)((__block_impl *)myBlock);

    return 0;
}

我们可以看出局部变量转化为一个结构体：

struct __Block_byref_val_0 {
  void *__isa;
__Block_byref_val_0 *__forwarding;
 int __flags;
 int __size;
 int val;
};

在 __main_block_impl_0 中追加了一个 __Block_byref_val_0 结构体指针，后续的初始化和修改 val 的值也是通过指针来操作。所以修改后的值就可以传出去了。

5.block 的存储类型

前面有提到过，block 按照存储类型划分，可以分为三种：

• _NSConcreteGlobalBlock
• _NSConcreteStackBlock
• _NSConcreteMallocBlock

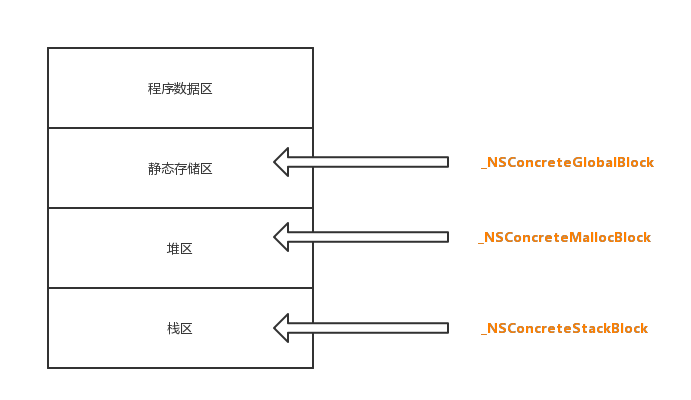

他们在内存中的存储结构如下图所示，对号入座：

我们分别来解释一下。

**_NSConcreteGlobalBlock，也叫全局 block。**有两种生成方式： 一种是在全局的地方生成，不存在捕获局部变量的情况。例如：

void(^globalBlock)(void) = ^{printf("this is global block");};

int main(int argc, char * argv[]) {
    globalBlock();
    return 0;
}

另一种是，block 中不截获局部变量。例如：

typedef int (^TestBlock) (int);
int main(int argc, char * argv[]) {
    TestBlock block = ^(int num) {printf("num is %d",num);}
    return 0;
}

**_NSConcreteStackBlock，也叫栈 block。**除了上述的初始化方式，通过其他方式初始化为的 block 都是栈 block。

_NSConcreteMallocBlock，也叫堆 block。 堆 block 不是由代码初始化来的，而是由栈 block 调用 copy 方法时从栈内存拷贝到堆内存而得来的。

至于什么时候会发生 copy 操作，可以总结为一下几点 （ARC 环境）：

• Cocoa 框架的方法且方法名中含有 usingBlock。
• GCD 中的方法。
• block 赋值给强引用对象时。
• 作为返回值时。
• 显示调用 copy 方法。

下面是一些例子：

typedef BOOL (^TestBlock)(NSString *);
typedef void (^paramBlock)(NSString *);

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    int val = 10;

    // block1 is global block
    void (^block1)(NSString *) = ^(NSString *name) {
        NSLog(@"this is global block");
    };

    // block2 is malloc block
    void (^block2)(NSString *) = ^(NSString *name) {
        int value = 10 * val;
        NSLog(@"this is malloc block");
    };

    // block3 is stack block
    __weak void (^block3)(NSString *) = ^(NSString *name) {
        int value = 10 * val;
        NSLog(@"this is stack block");
    };

    // block4 is malloc block
    TestBlock block4 = [self testWithBlock:^(NSString *name) {
        NSLog(@"noting");
    }];

    // block5 is global block
    TestBlock block5 = [self getGlobalBlock];

}

- (TestBlock)testWithBlock:(paramBlock)block {
    dispatch_async(dispatch_get_main_queue(), ^{
        NSLog(@"capture block is %@",block); // malloc block
    });

    int val = 10;
    return ^BOOL(NSString *name) {
    		int value = val * 10;
        NSLog(@"noting");
        return YES;
    };
}

- (TestBlock)getGlobalBlock {
    return ^BOOL(NSString *name) {
        NSLog(@"nothing");
        return YES;
    };
}

6. __block 变量结构中的 __forwarding

在前面的代码中，我们发现 __block 代码中有一个 __forwarding，如下面的代码：

struct __Block_byref_val_0 {
  void *__isa;
__Block_byref_val_0 *__forwarding;
 int __flags;
 int __size;
 int val;
};

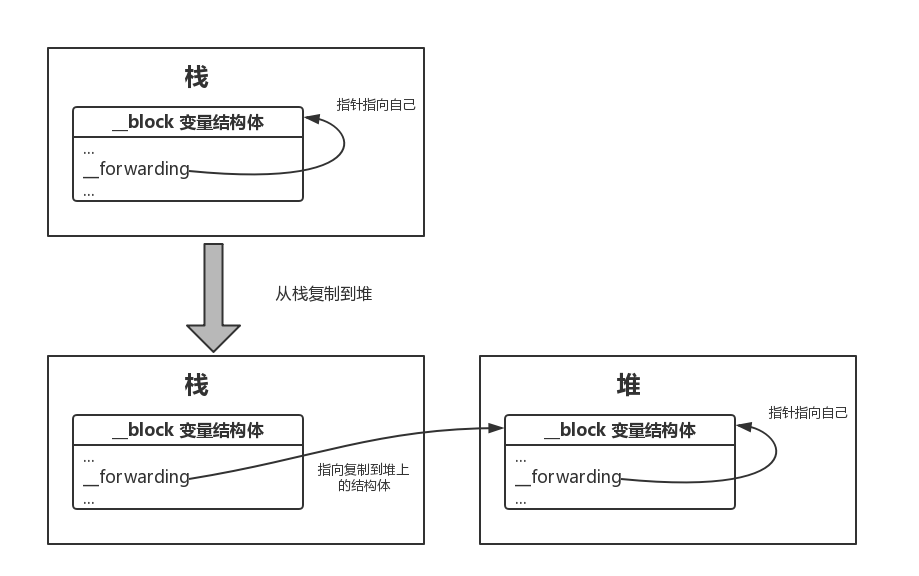

长话短说。当一个栈 block 捕获了一个在栈上生成的 __block 变量，那么随着 block 从栈上 copy 到堆上，这个 __block 变量也从栈上 copy 到堆上。因为有一个 __forwarding 指针，使得无论从从栈上还是堆上，访问的都是一个变量。如果没有明白看下面的图和代码。

__block int val = 10;

void (^block)(int) = [^(int count) { val++;} copy];

val++;
block();

NSLog(@"val is %d",val); // val is 12;

无论是操作栈上的 val 变量还是堆上的 val 变量，最终修改的是同一个值。

7.block 与循环引用

发生循环引用说明出现了互相持有的现象，例如下面这样：

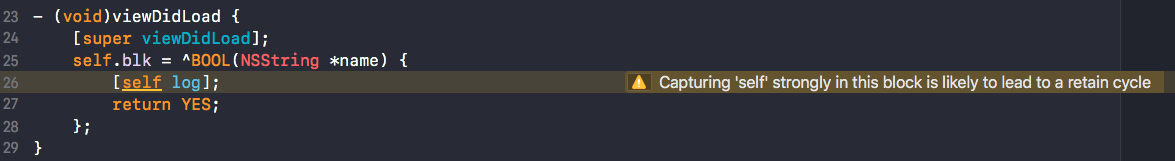

上图中 self 持有 blk 属性，blk 持有 block，block 持有 self，这就形成了一个环。现如今的 Xcode 已经很智能，这种简单的循环引用，会出现警告。

为避免循环引用，可以使用 __weak 关键字。例如下面这样：

__weak typeof(self) weakSelf = self;

self.blk = ^BOOL(NSString *name) {
   [weakSelf log];
   return YES;
};

为了避免在 block 内使用 self 期间，self 被释放。可以在 block 内部对 self 进行强引用。因为这个强引用生成在 block 栈内，会随着 block 的作用域消失而消失。不会产生循环引用。

__weak typeof(self) weakSelf = self;

self.blk = ^BOOL(NSString *name) {
	__strong typeof(self) self = weakSelf;
   [self log];
   return YES;
};

如何使用 Block

前面讲了很多原理，过程中也讲了很多使用。这里只总结几点，使用 block 一定要注意：

• block 的命名方式，牢记。
• 对于要再 block 内修改的变量，加 __block 修饰符。对于 OC 中的一些对象，例如 NSMutableArray，如果只修改数组内的元素，不需要加 __block；如果要修改数组的指针，需要加 __block。
• 使用自定义 block 时，注意循环引用的问题。尤其是各种间接关系产生的循环引用。
• 对于捕获到 block 中的弱引用，如果怕使用期间被释放，需要再 block 内部再次强引用一下。

综上，block 总结完毕，祝好运。
